X20SBD4M1-D1

X20SBD4M1-D1

0 Opinia(e)
B&R
X20SBD4M1-D1
Brak w magazynie
4 735,50 zł brutto
3 850,00 zł netto
Dostawa w ciągu 5-30 dni
Ilość

Na zamówienie
Dodaj do porównania
Dodaj do ulubionych


Polityka prywatności



Dostawa i płatność



Zasady zwrotu

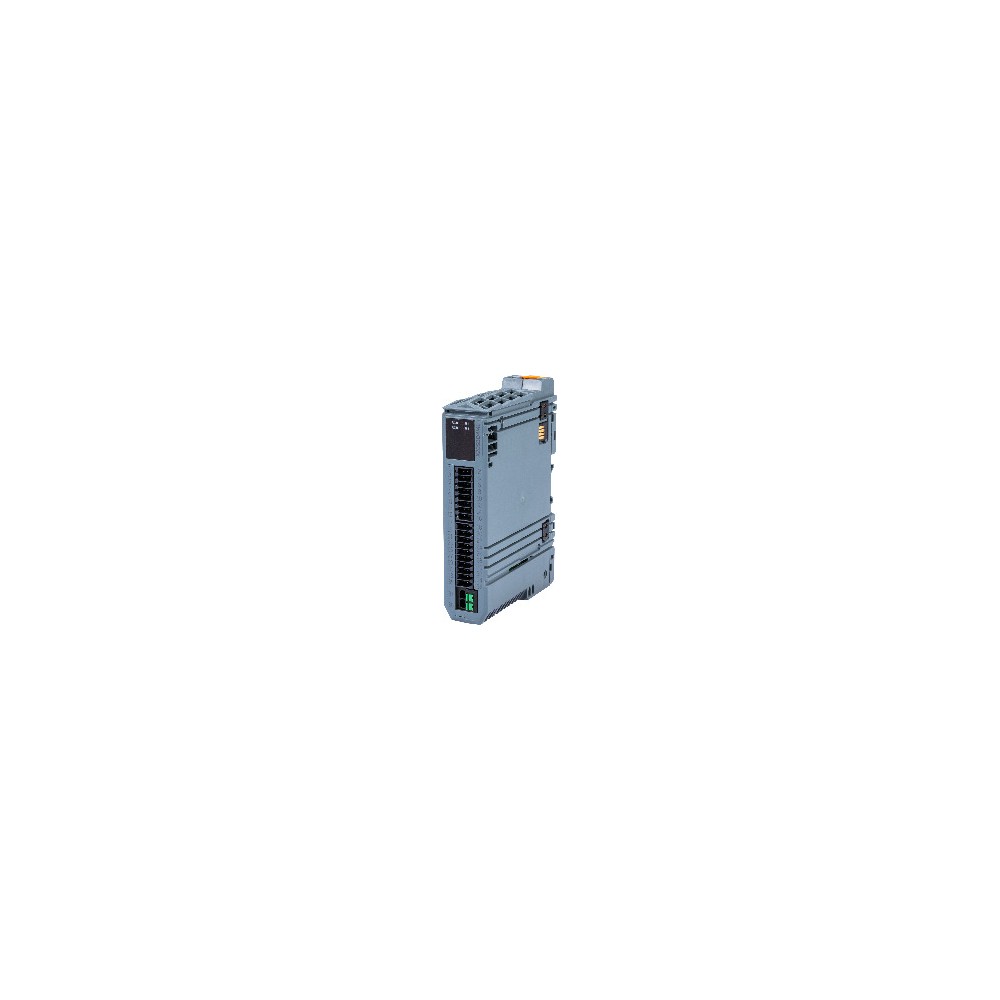

Moduł X20SBD4M1-D1 jest sterownikiem silników do sterowania silnikami krokowymi i bezszczotkowymi silnikami prądu stałego (BLDC) o mocy do 1 kW. Przy napięciu 48 V ten kompaktowy napęd oferuje 2 osie na urządzenie. Moduł oszczędza miejsce w szafie sterowniczej dzięki wąskiej konstrukcji o szerokości 27.5 mm. Polowo zorientowane sterowanie prądem pozwala osiągnąć wyższą sprawność.

: X20SBD4M1-D1
Brak w magazynie

Specyficzne kody

MPN
X20SBD4M1-D1

Wysyłka w dniu zamówienia

Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy od wtorku do piątku do godziny 14:00, a w poniedziałki do godziny 13:00 jeżeli towar jest w naszym magazynie lokalnym oznacza wysyłkę towaru jeszcze tego samego dnia!



Darmowa dostawa na terenie Polski od 500 zł



Wysyłka na terenie Polski

Sposób dostawy

Koszt

Czas dostawy

Ubezpieczenie

Szczegóły

InPost - Paczkomaty 24

InPost Paczkomat 24/7

od 13,99 zł

24h

do 200 zł

Regulamin przewoźnika

InPost - Kurier

Inpost Kurier

od 14,99 zł

24h

do 200 zł

Regulamin przewoźnika

Kurier STANDARD

Kurier STANDARD

od 14,99 zł

24h

do 200 zł

 Regulamin przewoźnika

Kurier PALETA

Kurier PALETA
(dostawy paletowe)

od 199 zł

2-4 dni

ustalane
indywidualnie

Regulamin przewoźnika



Formy płatności

Płatności elektroniczne oraz tradycyjny przelew bankowy

Formy płatności

Opinie

Na razie nie dodano żadnej opinii.

Napisz swoją opinię

X20SBD4M1-D1

Napisz swoją opinię

Informacje ogólne

Praca/błąd modułuDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
WyjścieDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
Zasilanie I/ODiagnostykaTak, za pomocą oprogramowania
Zewnętrzne I/OPobór mocy
24 VDCPobór mocyTBD
48 VDCPobór mocyTBD
MagistralaPobór mocy0.6 W
Wewnętrzne I/OPobór mocy-
CECertyfikatyTak
CRA (Cyber Resilience Act)CertyfikatyW przygotowaniu
Kod ID B&R0x3A55
Wskaźniki stanuFunkcja I/O na kanał, stan pracy, status modułu
Dodatkowa strata mocy spowodowana przez elementy wykonawcze (rezystancyjne) [W]-

Stopień wyjściowy silnika

ZasilanieZasilanie modułuZewnętrzne
BezpiecznikZasilanie modułuNie
Ilość2 osie
TypBipolarny silnik krokowy lub 3-fazowy silnik BLDC
Napięcie znamionowe24 do 48 VDC ±25%
Prąd znamionowyDo 8 A
Prąd maksymalnyDo 16 A
Maks. częstotliwość wyjściowaNieograniczony
Pojemność szyny DC≥230 µF
Zabezpieczenie wyjściaPrzeciążenie, zwarcie

Przyłącze hamulca trzymającego silnika

Zabezpieczenie przed przeciążeniem i zwarciemŚrodki ochronneTak
Ilość2
Napięcie wyjściowe24 VDC
Prąd ciągły na połączenie1 A
Częstotliwość przełączania80 kHz
Maks. ograniczenie przetężenia1.3 A
Próg podprądowy<80 mA
Potencjał odniesieniaGND

Zasilanie enkodera

Odporność na zwarcieŚrodki ochronneTak
Ilość2
Napięcie wyjściowe5.25 V
Prąd wyjściowyMaks. 125 mA na kanał

Wejścia zezwolenia

NiskiPróg przełączania<5 VDC
WysokiPróg przełączania>15 VDC
Zezwolenie 1 → 0, PWM wył.Opóźnienie przełączania przy znamionowym napięciu wejściowym2 ms
Zezwolenie 0 → 1, gotowość do PWMOpóźnienie przełączania przy znamionowym napięciu wejściowym1 ms
Ilość1
Napięcie wejściowe24 VDC ±25%
Prąd wejściowy przy napięciu znamionowymOk. 4 mA
Napięcie izolacji między wejściem a magistralą1210 V
Pojemność wejściowa2.5 nF

Enkoder absolutny SSI

NiskiPróg przełączania>1 V
WysokiPróg przełączania<-1 V
Ilość2 x interfejs SSI / interfejs BiSS (tryb C)
Wejścia enkoderowe5 V, symetryczne
Rozmiar licznika48-bit
Maks. prędkość transmisji1 Mbit/s
KodowanieBinarny, Graya
Minimalna różnicowa szybkość narastania--
Napięcie izolacji między enkoderem a magistralą1210 V

Enkoder inkrementalny ABR

SprzętFiltr wejściowySymetryczne: 2.6 MHz / Asymetryczne: 70 kHz
OprogramowanieFiltr wejściowy--
NiskiPróg przełączaniaSymetryczne: <-1 V / Asymetryczne: <1.8 V
WysokiPróg przełączaniaSymetryczne: >1 V / Asymetryczne: >3.3 V
Ilość2
Wejścia enkoderoweSymetryczne: 5 V / Asymetryczne: 5 V
Rozmiar licznika31-bit
Częstotliwość wejściowa1 MHz
Ewaluacja4x
Minimalna różnicowa szybkość narastania--
Zakres napięcia współbieżnegoSymetryczne: ±10 V / Asymetryczne: --
Napięcie izolacji między enkoderem a magistralą1210 V

Cyfrowy czujnik Halla

NiskiPróg przełączania<1.6 V
WysokiPróg przełączania>3.4 V
Ilość2
WariantOpen collector / Push-pull
Napięcie wejścioweMaks. 10 V
Sprzętowy filtr wejściowy33 kHz
Wewnętrzny pull-up4700 Ω
Impedancja push-pull1300 Ω
Napięcie izolacji między enkoderem a magistralą1210 V

Właściwości elektryczne

Izolacja galwanicznaStopień wyjściowy silnika / jednostka sterująca silnika izolowane od magistrali

Warunki pracy

PoziomoOrientacja montażuTak
PionowoOrientacja montażuTak
0 do 2000 mWysokość montażu n.p.m.Bez ograniczeń
>2000 mWysokość montażu n.p.m.Obniżenie temperatury otoczenia o 0.5°C na 100 m
MaksymalnieWysokość montażu n.p.m.4000 m
Stopień ochrony wg EN 60529IP20

Warunki otoczenia

PracaTemperatura
Pozioma pozycja montażowaTemperatura-25 do 60°C
Pionowa pozycja montażowaTemperatura-25 do 50°C
DeratingTemperaturaTBD
PrzechowywanieTemperatura-40 do 85°C
TransportTemperatura-40 do 85°C
PracaWilgotność względna5 do 95%, bez kondensacji
PrzechowywanieWilgotność względna5 do 95%, bez kondensacji
TransportWilgotność względna5 do 95%, bez kondensacji

Właściwości mechaniczne

Szerokość (raster)Wymiary27.5 +0.2 mm
WysokośćWymiary124 mm
GłębokośćWymiary92 mm
UwagaListwy zaciskowe i przewody należy zamawiać osobno.
