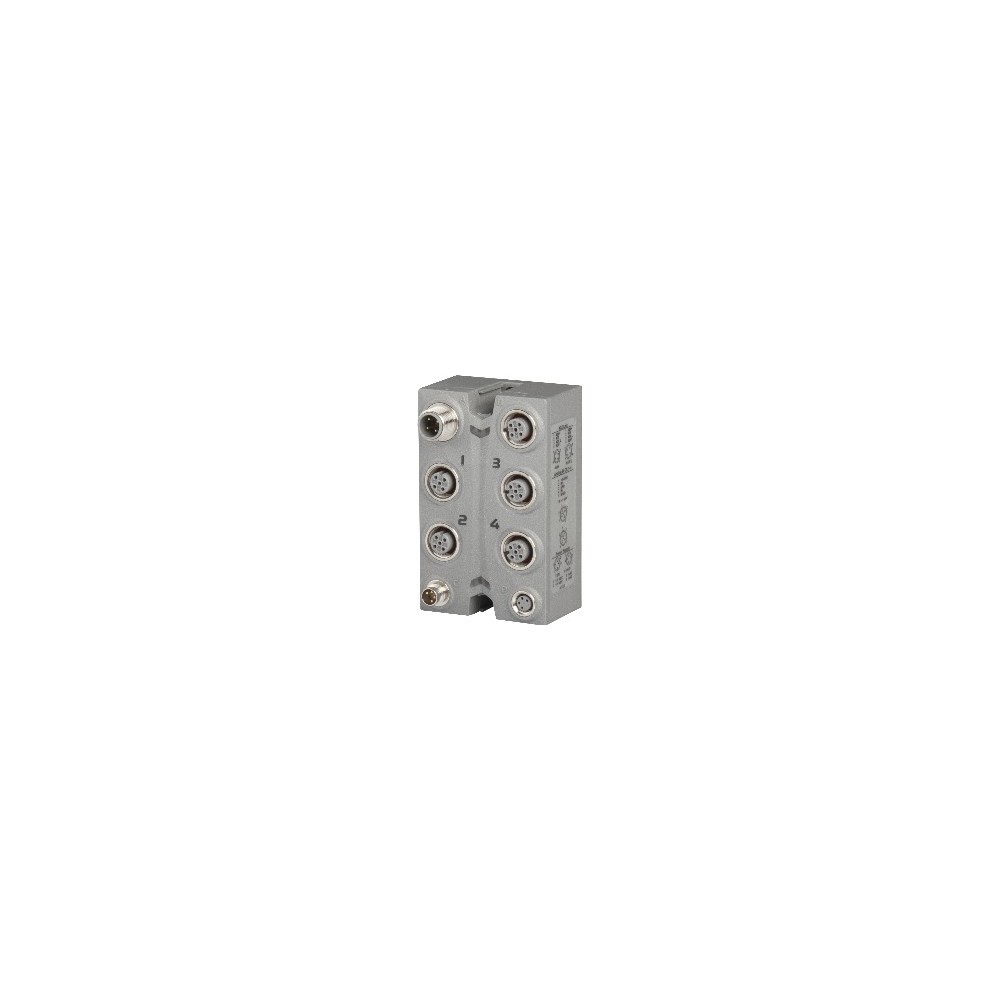

X67MM2436

X67MM2436

0 Opinia(e)
B&R
X67MM2436
Brak w magazynie
3 880,65 zł brutto
3 155,00 zł netto
Dostawa w ciągu 5-30 dni
Ilość

Na zamówienie
Dodaj do porównania
Dodaj do ulubionych


Polityka prywatności



Dostawa i płatność



Zasady zwrotu

2x wyjścia (mostek H) ze sterowaniem PWM i zasilaniem 24 do 38.5 VDC ±25%

  • Prąd znamionowy 3 A (prąd maksymalny 5 A)
  • Częstotliwość od 15 Hz do 50 kHz, 16-bit
  • Rozdzielczość PWM, 15-bitowa, ze znakiem, minimum 10 ns
  • Konfigurowalny dither
  • 2x 3 wejścia 24 V, konfigurowalne jako ABR
  • Połączenie typu sink
  • Zintegrowane zasilanie czujników z zabezpieczeniem przeciwzwarciowym
  • Połączenia 1-przewodowe
  • 24 VDC i GND do zasilania enkodera

Ten moduł mostka silnikowego służy do sterowania 2 silnikami DC o napięciu znamionowym od 24 do 38.5 VDC ±25% przy prądzie znamionowym do 3 A. Moduł można rekonfigurować i używać w trybie regulatora prądu do sterowania obciążeniami indukcyjnymi. Moduł jest również wyposażony w 6 wejść cyfrowych, które mogą być używane jako liczniki inkrementalne. Każdy silnik jest sterowany za pomocą pełnego mostka (mostka H). Umożliwia to poruszanie silnikami w obu kierunkach.

: X67MM2436
Brak w magazynie

Specyficzne kody

MPN
X67MM2436

Wysyłka w dniu zamówienia

Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy od wtorku do piątku do godziny 14:00, a w poniedziałki do godziny 13:00 jeżeli towar jest w naszym magazynie lokalnym oznacza wysyłkę towaru jeszcze tego samego dnia!



Darmowa dostawa na terenie Polski od 500 zł



Wysyłka na terenie Polski

Sposób dostawy

Koszt

Czas dostawy

Ubezpieczenie

Szczegóły

InPost - Paczkomaty 24

InPost Paczkomat 24/7

od 13,99 zł

24h

do 200 zł

Regulamin przewoźnika

InPost - Kurier

Inpost Kurier

od 14,99 zł

24h

do 200 zł

Regulamin przewoźnika

Kurier STANDARD

Kurier STANDARD

od 14,99 zł

24h

do 200 zł

 Regulamin przewoźnika

Kurier PALETA

Kurier PALETA
(dostawy paletowe)

od 199 zł

2-4 dni

ustalane
indywidualnie

Regulamin przewoźnika



Formy płatności

Płatności elektroniczne oraz tradycyjny przelew bankowy

Formy płatności

Opinie

Na razie nie dodano żadnej opinii.

Napisz swoją opinię

X67MM2436

Napisz swoją opinię

Informacje ogólne

WyjścieWskaźniki stanuNa kanał
WejścieWskaźniki stanuNa grupę (3 wejścia)
InneWskaźniki stanuNapięcie zasilania, funkcja magistrali
WyjściaDiagnostykaTak, przerwa w obwodzie za pomocą stanu oprogramowania
Zasilanie I/ODiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
X2X LinkTyp połączeniaM12, kodowanie B
Wejścia/wyjściaTyp połączenia4x M12, kodowanie A
Zasilanie I/OTyp połączeniaM8, 4-pinowe
Wewnętrzne I/OPobór mocy1 W
Zasilanie X2X LinkPobór mocy0.75 W
CECertyfikatyTak
UKCACertyfikatyTak
CRA (Cyber Resilience Act)CertyfikatyW przygotowaniu
ATEXCertyfikatyZone 2, II 3G Ex nA IIA T5 Gc ; IP67, Ta = 0 - maks. 60°C ; TÜV 05 ATEX 7201X
ULCertyfikatycULus E115267 ; Przemysłowe urządzenia sterujące
HazLocCertyfikatycCSAus 244665 ; Urządzenia do sterowania procesami ; do stref zagrożonych wybuchem ; Class I, Division 2, Groups ABCD, T5
KCCertyfikatyTak
Kod ID B&R0x2273
Zasilanie czujnikówMaks. 0.02 A na grupę

Zasilanie I/O

Zasilanie czujnikówPobór mocyMaks. 1 W
Zabezpieczenie przed zamianą biegunówZintegrowana funkcja ochronnaNie
Napięcie znamionowe24 do 38.5 VDC ±25%

Wejścia cyfrowe

SprzętFiltr wejściowy<5 µs
OprogramowanieFiltr wejściowy-
NiskiPróg przełączania<5 VDC
WysokiPróg przełączania>15 VDC
Ilość6
Napięcie znamionowe24 VDC
Charakterystyka wejść wg EN 61131-2Typ 1
Napięcie wejściowe24 VDC (-15%/+20%)
Prąd wejściowy przy 24 VDCOk. 4 mA
Obwód wejściowySink
Rezystancja wejściowaTyp. 5.4 kΩ
Funkcje dodatkowe2x enkoder inkrementalny ABR (+24 VDC), ; 2x enkoder inkrementalny AB, ; 2x licznik zdarzeń, ; 2x pomiar czasu trwania okresu / bramkowania
Napięcie izolacji między kanałem a magistralą500 V eff

Enkoder inkrementalny ABR

Ilość2
Wejścia enkoderowe24 VDC, asymetryczne
Rozmiar licznika16-bit
Częstotliwość wejściowaMaks. 50 kHz
Ewaluacja4x
Zasilanie enkoderaWewnętrzne modułu, maks. 20 mA na enkoder
Kształt sygnałuImpuls prostokątny
Licznik 1Wejścia 1 do 3
Licznik 2Wejścia 4 do 6
Częstotliwość zliczaniaMaks. 200 kHz

Zasilanie czujników

Min. napięcie przy 20 mA / grupęNapięcie zasilania20 VDC
Napięcie zasilania24 VDC
Odporność na zwarcieTak

Wyjście PWM

Prąd znamionowyPrąd wyjściowy3 A
Maks. prąd/wyjściePrąd wyjściowy5 A przez 2 s (po czasie regeneracji co najmniej 10 s przy maksymalnie 3 A)
Maks. prąd/modułPrąd wyjściowy8 A
Tryb PWMSzerokość impulsu PWM15 bitów ze znakiem ≥10 ns
Tryb prądowySzerokość impulsu PWM15 bitów ze znakiem ≥10 ns
Ilość2
TypMostek H
Napięcie znamionowe24 do 38.5 VDC ±25%
Częstotliwość PWM15 Hz do 50 kHz
WariantMostek H
Konfigurowalny ditherAmplituda, częstotliwość
Rozdzielczość czasu trwania okresu16-bitowy, min. 20 μs
Przesunięcie fazowe PWM1 do PWM2180°
Pojemność szyny DC200 µF

Właściwości elektryczne

Izolacja galwanicznaKanał izolowany od magistrali ; Kanał nieizolowany od kanału

Warunki pracy

DowolnaOrientacja montażuTak
0 do 2000 mWysokość montażu n.p.m.Bez ograniczeń
>2000 mWysokość montażu n.p.m.Obniżenie temperatury otoczenia o 0.5°C na 100 m
Stopień ochrony wg EN 60529IP67

Warunki otoczenia

PracaTemperatura-25 do 55°C
DeratingTemperatura-
PrzechowywanieTemperatura-40 do 85°C
TransportTemperatura-40 do 85°C

Właściwości mechaniczne

SzerokośćWymiary53 mm
WysokośćWymiary85 mm
GłębokośćWymiary42 mm
M8Moment dokręcania połączeńMaks. 0.4 Nm
M12Moment dokręcania połączeńMaks. 0.6 Nm
Masa225 g
