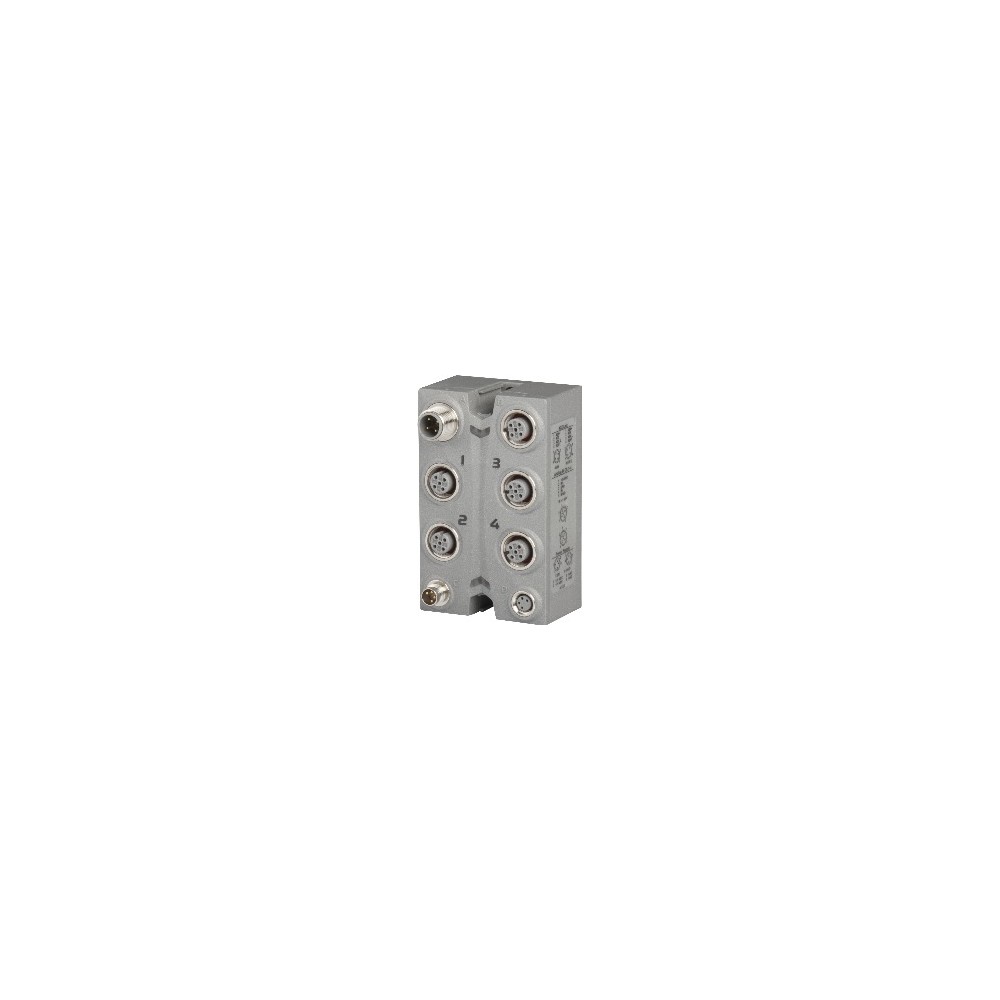

X67SM4320

4 silniki krokowe, 24 VDC ±25%, 1.0 A (1.5 A szczytowo)

• Rozdzielczość wartości prądu 1%
• Prąd forsowania (boost), znamionowy i trzymania konfigurowane niezależnie od siebie
• Częstotliwość PWM 38.5 kHz
• 256 mikrokroków
• Wykrywanie utyku silnika
• Pełna integracja z Automation Studio i aplikacjami CNC
• Model funkcji 3 (rampa) oparty jest na profilu komunikacyjnym CANopen DS402
• Znacznik czasu NetTime: zmiana pozycji

Ten moduł silnika krokowego służy do sterowania maksymalnie 4 silnikami krokowymi o napięciu znamionowym 24 VDC ±25% przy prądzie silnika do 1 A (1.5 A szczytowo). Dzięki indywidualnej regulacji prądów uzwojeń silnik jest zasilany wyłącznie prądem, którego faktycznie potrzebuje. Upraszcza to dobór dostępnych silników i zapobiega niepotrzebnemu nagrzewaniu. Ponieważ to ostatnie redukuje zużycie energii i obciążenie termiczne, oddziałuje pozytywnie na żywotność całego systemu. Pełną elastyczność osiąga się dzięki zastosowaniu całkowicie niezależnych od siebie wartości prądu trzymania, prądu forsowania (boost) oraz prądu ciągłego. Prąd dla mikrokroków jest automatycznie dopasowywany do skonfigurowanych wartości prądu. Zintegrowano mechanizm wykrywania utyku w celu analizy obciążenia silnika. Utyk jest rozpoznawany za pomocą konfigurowalnego progu. Pozwala to na precyzyjne wykrycie przeciążenia lub zatrzymania silnika w wielu różnych typach aplikacji.
