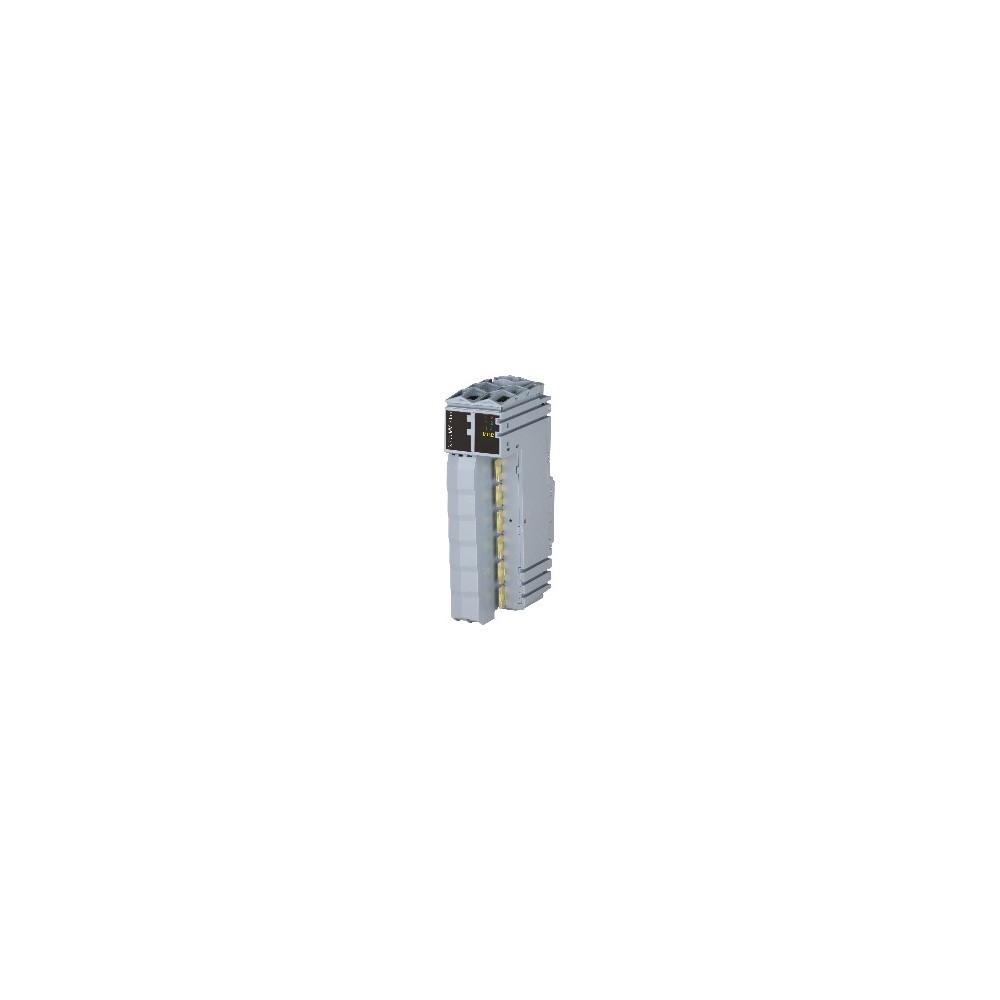

X20cMM2436

X20cMM2436

0 Opinia(e)
B&R
X20CMM2436
Brak w magazynie
3 328,38 zł brutto
2 706,00 zł netto
Dostawa w ciągu 5-30 dni
Ilość

Na zamówienie
Dodaj do porównania
Dodaj do ulubionych


Polityka prywatności



Dostawa i płatność



Zasady zwrotu

2x wyjścia (mostek H) ze sterowaniem PWM i zasilaniem 24 do 39 VDC ±25%

  • Prąd znamionowy 3 A (prąd maksymalny 3.5 A)
  • Częstotliwość od 15 Hz do 50 kHz, 16-bit
  • Tryb częstotliwościowy z rozdzielczością od 10 do 6553.5 Hz lub od 1 do 655.35 Hz.
  • Rozdzielczość PWM, 15-bit + znak, minimum 10 ns
  • Konfigurowalny dither
  • 2x 2 wejścia 24V, możliwość konfiguracji jako AB
  • Połączenie typu sink
  • Połączenia 1-przewodowe

Moduł mostka silnikowego służy do sterowania 2 silnikami DC o napięciu znamionowym od 24 do 39 VDC ±25% przy prądzie znamionowym do 3 A. Moduł można rekonfigurować i używać w trybie regulatora prądu do sterowania obciążeniami indukcyjnymi. Moduł jest również wyposażony w 4 wejścia cyfrowe, które mogą być używane jako liczniki inkrementalne. Każdy silnik jest sterowany za pomocą pełnego mostka (mostka H). Umożliwia to ruch silników w obu kierunkach.

: X20CMM2436
Brak w magazynie

Specyficzne kody

MPN
X20CMM2436

Wysyłka w dniu zamówienia

Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy od wtorku do piątku do godziny 14:00, a w poniedziałki do godziny 13:00 jeżeli towar jest w naszym magazynie lokalnym oznacza wysyłkę towaru jeszcze tego samego dnia!



Darmowa dostawa na terenie Polski od 500 zł



Wysyłka na terenie Polski

Sposób dostawy

Koszt

Czas dostawy

Ubezpieczenie

Szczegóły

InPost - Paczkomaty 24

InPost Paczkomat 24/7

od 13,99 zł

24h

do 200 zł

Regulamin przewoźnika

InPost - Kurier

Inpost Kurier

od 14,99 zł

24h

do 200 zł

Regulamin przewoźnika

Kurier STANDARD

Kurier STANDARD

od 14,99 zł

24h

do 200 zł

 Regulamin przewoźnika

Kurier PALETA

Kurier PALETA
(dostawy paletowe)

od 199 zł

2-4 dni

ustalane
indywidualnie

Regulamin przewoźnika



Formy płatności

Płatności elektroniczne oraz tradycyjny przelew bankowy

Formy płatności

Opinie

Na razie nie dodano żadnej opinii.

Napisz swoją opinię

X20cMM2436

Napisz swoją opinię

Informacje ogólne

Praca/błąd modułuDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
WyjścieDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
Zasilanie I/ODiagnostykaTak, za pomocą oprogramowania
Zewnętrzne I/OPobór mocy
24 VDCPobór mocy2.45 W
48 VDCPobór mocy3.15 W
MagistralaPobór mocy0.01 W
Wewnętrzne I/OPobór mocy-
CECertyfikatyTak
UKCACertyfikatyTak
CRA (Cyber Resilience Act)CertyfikatyW przygotowaniu
ATEXCertyfikatyZone 2, II 3G Ex nA nC IIA T5 Gc ; IP20, Ta (patrz instrukcja obsługi X20) ; FTZÚ 09 ATEX 0083X
ULCertyfikatycURus E225616 ; Urządzenia do konwersji energii
HazLocCertyfikatycCSAus 244665 ; Urządzenia do sterowania procesami ; do stref zagrożonych wybuchem ; Class I, Division 2, Groups ABCD, T5
DNVCertyfikatyTemperatura: B (0 do 55°C) ; Wilgotność: B (do 100%) ; Wibracje: B (4 g) ; EMC: B (mostek i otwarty pokład)
CCSCertyfikatyTak
LRCertyfikatyENV1
KRCertyfikatyTak
ABSCertyfikatyTak
BVCertyfikatyEC33B ; Temperatura: 5 - 55°C ; Wibracje: 4 g ; EMC: Mostek i otwarty pokład
Kod ID B&R0xE752
Wskaźniki stanuFunkcja I/O na kanał, stan pracy, status modułu
Dodatkowa strata mocy spowodowana przez elementy wykonawcze (rezystancyjne) [W]-

Wejścia cyfrowe

SprzętFiltr wejściowy<5 µs
OprogramowanieFiltr wejściowy-
NiskiPróg przełączania<5 VDC
WysokiPróg przełączania>15 VDC
Ilość4
Napięcie znamionowe24 VDC
Napięcie wejściowe24 VDC (-15% / +20%)
Prąd wejściowy przy 24 VDCOk. 1.3 mA
Obwód wejściowySink
Typ połączeniaPołączenia 1-przewodowe
Rezystancja wejściowaTyp. 18 kΩ
Funkcje dodatkowe2x enkoder inkrementalny AB, 1x licznik ABR, 2x licznik zdarzeń, 2x pomiar czasu trwania okresu/bramki
Napięcie izolacji między kanałem a magistralą500 V eff

Enkoder inkrementalny AB

Ilość2
Wejścia enkoderowe24 V, asymetryczne
Rozmiar licznika16-bit
Częstotliwość wejściowaMaks. 50 kHz
Ewaluacja4x
Kształt sygnałuImpuls prostokątny

Wyjście PWM

ZasilanieZasilanie elementów wykonawczychZewnętrzne
BezpiecznikZasilanie elementów wykonawczychWymagany bezpiecznik sieciowy: maks. 10 A, zwłoczny
Ilość2
Napięcie znamionowe24 do 39 VDC ±25%
Prąd znamionowy3 A
Prąd maksymalny3.5 A (2 s)
Częstotliwość PWMStandardowy tryb pracy: 15 Hz do 50 kHz ; Tryb pracy częstotliwościowej: 1 Hz do 6553.5 Hz ; Tryb pracy SuperVibe: 1 Hz do 50 kHz
Zabezpieczenie wyjściaWyłączenie termiczne w przypadku przetężenia lub zwarcia
WariantMostek H
Konfigurowalny ditherAmplituda, częstotliwość
Rozdzielczość czasu trwania okresu (tryb pracy PWM/prądowy)16-bitowy, min. 20 μs
Rozdzielczość częstotliwościTryb częstotliwościowy ; Skalowanie 0.1 Hz <3000 Hz: 0.1 Hz; 3000 do 6553.5 Hz: 0.1 do 0.4 Hz ; Skalowanie 0.01 Hz <300 Hz: 0.01 Hz; 300 do 655.35 Hz: 0.01 do 0.04 Hz ; ; Tryb SuperVibe ; Skalowanie 1 Hz <10 kHz: 1 Hz; 10 do 50 kHz: 1 do 40 Hz ; Skalowanie 0.1 Hz <1000 Hz: 0.1 Hz; 1000 do 6553.5 Hz: 0.1 do 4 Hz
Przesunięcie fazowe PWM1 do PWM2180° – jeśli możliwe (w zależności od trybu pracy)
Pojemność szyny DC100 μF
Szerokość impulsu PWM15 bitów ze znakiem ≥10 ns
Tryb częstotliwościowy15 bitów ze znakiem ≥10 ns
Napięcie izolacji między kanałem a magistralą500 V eff

Właściwości elektryczne

Izolacja galwanicznaKanał izolowany od magistrali ; Kanał nieizolowany od kanału

Warunki pracy

PoziomoOrientacja montażuTak
0 do 2000 mWysokość montażu n.p.m.Bez ograniczeń
>2000 mWysokość montażu n.p.m.Obniżenie temperatury otoczenia o 0.5°C na 100 m
Stopień ochrony wg EN 60529IP20

Warunki otoczenia

PracaTemperatura
Pozioma pozycja montażowaTemperatura-25 do 50°C
Pionowa pozycja montażowaTemperaturaNiedozwolone
DeratingTemperaturaPatrz rozdział "Derating".
Temperatura początkowaTemperaturaTak, -40°C
PrzechowywanieTemperatura-40 do 85°C
TransportTemperatura-40 do 85°C
PracaWilgotność względnaDo 100%, z kondensacją
PrzechowywanieWilgotność względna5 do 95%, bez kondensacji
TransportWilgotność względna5 do 95%, bez kondensacji

Właściwości mechaniczne

UwagaZamawiać 1x blok zaciskowy X20TB12 osobno. ; Zamawiać 1x moduł magistrali X20cBM31 osobno.
Raster25 +0.2 mm
