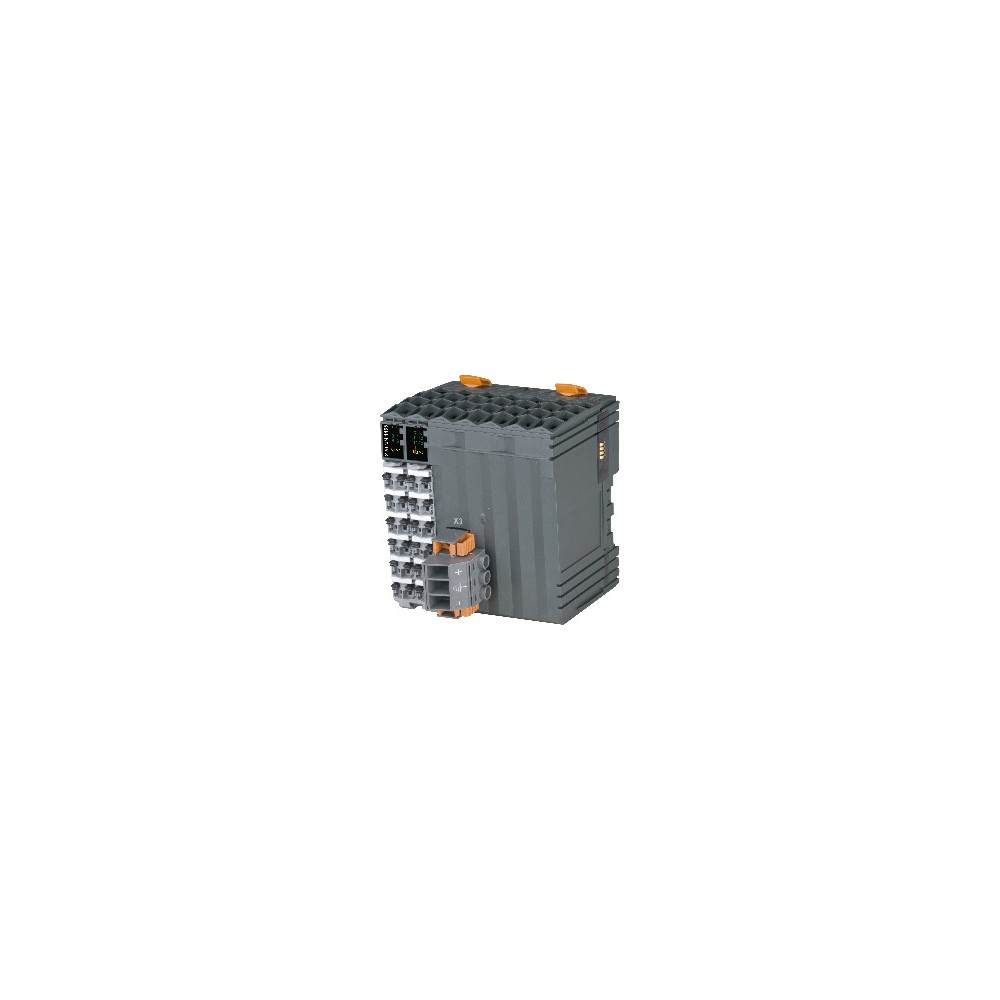

X20MM4455

X20MM4455

0 Opinia(e)
B&R
X20MM4455
Brak w magazynie
5 327,13 zł brutto
4 331,00 zł netto
Dostawa w ciągu 5-30 dni
Ilość

Na zamówienie
Dodaj do porównania
Dodaj do ulubionych


Polityka prywatności



Dostawa i płatność



Zasady zwrotu

4x wyjścia (mostek H) ze sterowaniem PWM i zasilaniem 24 do 48 VDC ±25%

  • Prąd znamionowy 6 A (prąd maks. 10 A)
  • Częstotliwość od 15 Hz do 50 kHz, 16-bit
  • Rozdzielczość PWM, 15-bit + znak, minimum 10 ns
  • Konfigurowalny dither
  • 12 wejść 5 V, konfigurowalnych dla enkoderów inkrementalnych AB i ABR
  • Zasilanie enkodera 2x 5 V do 200 mA
  • Połączenie wejść cyfrowych typu source dla wyjść enkodera typu otwarty kolektor
  • Połączenia 1-przewodowe

Moduł mostka silnikowego PWM służy do sterowania 4 silnikami DC o napięciu znamionowym od 24 do 48 VDC ±25% przy prądzie znamionowym do 6 A.

: X20MM4455
Brak w magazynie

Specyficzne kody

MPN
X20MM4455

Wysyłka w dniu zamówienia

Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy od wtorku do piątku do godziny 14:00, a w poniedziałki do godziny 13:00 jeżeli towar jest w naszym magazynie lokalnym oznacza wysyłkę towaru jeszcze tego samego dnia!



Darmowa dostawa na terenie Polski od 500 zł



Wysyłka na terenie Polski

Sposób dostawy

Koszt

Czas dostawy

Ubezpieczenie

Szczegóły

InPost - Paczkomaty 24

InPost Paczkomat 24/7

od 13,99 zł

24h

do 200 zł

Regulamin przewoźnika

InPost - Kurier

Inpost Kurier

od 14,99 zł

24h

do 200 zł

Regulamin przewoźnika

Kurier STANDARD

Kurier STANDARD

od 14,99 zł

24h

do 200 zł

 Regulamin przewoźnika

Kurier PALETA

Kurier PALETA
(dostawy paletowe)

od 199 zł

2-4 dni

ustalane
indywidualnie

Regulamin przewoźnika



Formy płatności

Płatności elektroniczne oraz tradycyjny przelew bankowy

Formy płatności

Opinie

Na razie nie dodano żadnej opinii.

Napisz swoją opinię

X20MM4455

Napisz swoją opinię

Informacje ogólne

Praca/błąd modułuDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
WyjścieDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
Zasilanie enkoderaDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
Zasilanie I/ODiagnostykaTak, za pomocą oprogramowania
Zewnętrzne I/O 50 kHzPobór mocy
24 VDCPobór mocy3.3 W / kanał
48 VDCPobór mocy4.7 W / kanał
60 VDCPobór mocy5.4 W / kanał
Zewnętrzne we/wy 10 kHzPobór mocy
24 VDCPobór mocy2.1 W / kanał
48 VDCPobór mocy2.4 W / kanał
60 VDCPobór mocy2.6 W / kanał
Zewnętrzne we/wy 5 kHzPobór mocy
24 VDCPobór mocy2 W / kanał
48 VDCPobór mocy2.1 W / kanał
60 VDCPobór mocy2.2 W / kanał
MagistralaPobór mocy0.01 W
Wewnętrzne I/OPobór mocy2.4 W
CECertyfikatyTak
UKCACertyfikatyTak
CRA (Cyber Resilience Act)CertyfikatyW przygotowaniu
ATEXCertyfikatyZone 2, II 3G Ex nA nC IIA T5 Gc ; IP20, Ta (patrz instrukcja obsługi X20) ; FTZÚ 09 ATEX 0083X
ULCertyfikatycURus E225616 ; Urządzenia do konwersji energii
Kod ID B&R0xE8A4
Wskaźniki stanuFunkcja I/O na kanał, stan pracy, status modułu
Dodatkowa strata mocy spowodowana przez elementy wykonawcze (rezystancyjne) [W]-

Zasilanie enkodera

Ilość2
Napięcie wyjściowe5 VDC
Prąd wyjściowyMaks. 200 mA każdy
Odporność na zwarcia, ochrona przed przeciążeniemTak

Wejścia cyfrowe

SprzętFiltr wejściowy<1 µs
OprogramowanieFiltr wejściowy-
NiskiPróg przełączania<2 V
WysokiPróg przełączania>3 V
Ilość12
Napięcie znamionowe5 VDC, asymetryczne (single-ended)
Obwód wejściowySource (źródło)
Typ połączeniaPołączenia 1-przewodowe
Rezystancja wejściowaTyp. 2.7 kΩ
Funkcje dodatkowe4x enkoder inkrementalny ABR
Napięcie izolacji między kanałem a magistralą500 V eff

Enkoder inkrementalny ABR

Ilość4
Wejścia enkoderowe5 VDC, asymetryczne (single-ended)
Rozmiar licznika16-bit
Częstotliwość wejściowaMaks. 100 kHz
Ewaluacja4x
Kształt sygnałuImpuls prostokątny

Wyjście PWM

ZasilanieZasilanie elementów wykonawczychZewnętrzne
BezpiecznikZasilanie elementów wykonawczychWymagany bezpiecznik sieciowy: maks. 32 A zwłoczny (patrz "Zabezpieczenie nadprądowe")
Tryb PWMSzerokość impulsu PWM15 bitów ze znakiem ≥10 ns
Tryb prądowySzerokość impulsu PWM15 bitów ze znakiem ≥10 ns
Ilość4
Napięcie znamionowe24 do 48 VDC ±25%
Prąd znamionowy6 A
Prąd maksymalny10 A (2 s)
Częstotliwość PWM15 Hz do 50 kHz
Zabezpieczenie wyjściaWyłączenie termiczne w przypadku przetężenia lub zwarcia
WariantMostek H
Konfigurowalny ditherAmplituda, częstotliwość
Rozdzielczość czasu trwania okresu16-bitowy, min. 20 μs
Przesunięcie fazowe PWM1, 2, 3, 4Po 90°
Pojemność szyny DC680 μF
Napięcie izolacji między kanałem a magistralą500 V eff

Właściwości elektryczne

Izolacja galwanicznaKanał izolowany od magistrali ; Kanał nieizolowany od kanału

Warunki pracy

PoziomoOrientacja montażuTak
0 do 2000 mWysokość montażu n.p.m.Bez ograniczeń
>2000 mWysokość montażu n.p.m.Obniżenie temperatury otoczenia o 0.5°C na 100 m
Stopień ochrony wg EN 60529IP20

Warunki otoczenia

PracaTemperatura
Pozioma pozycja montażowaTemperatura0 do 50°C
Pionowa pozycja montażowaTemperaturaNiedozwolone
DeratingTemperatura-
PrzechowywanieTemperatura-25 do 70°C
TransportTemperatura-25 do 70°C
PracaWilgotność względna5 do 95%, bez kondensacji
PrzechowywanieWilgotność względna5 do 95%, bez kondensacji
TransportWilgotność względna5 do 95%, bez kondensacji

Właściwości mechaniczne

UwagaZamawiać osobno 2x listwę zaciskową X20TB12. ; Zamawiać osobno 1x listwę zaciskową 0TB3103-7020.
Raster87.5 +0.2 mm
