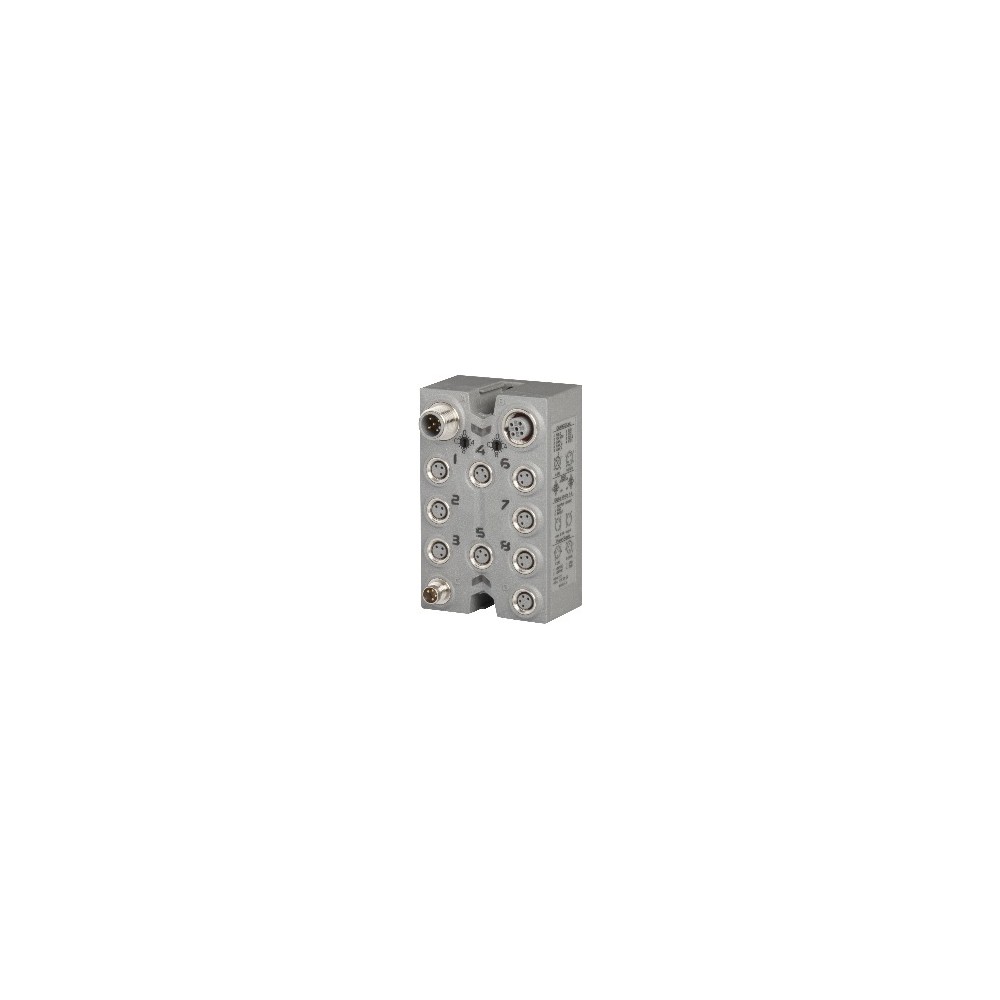

X67BC4321-10
Polityka prywatności
Dostawa i płatność
Zasady zwrotu

Polityka prywatności
Dostawa i płatność
Zasady zwrotu

Magistrala obiektowa: CANopen
Controller Area Network (CAN) jest szeroko rozpowszechniony w technice automatyzacji. Topologia CAN opiera się na strukturze liniowej i wykorzystuje skrętkę dwużyłową do transmisji danych. CANopen to protokół wyższej warstwy oparty na sieci CAN. Znormalizowany protokół oferuje bardzo elastyczne opcje konfiguracji. Ten kontroler magistrali umożliwia podłączenie do 253 modułów I/O X2X Link do sieci CANopen. Przejście między stopniem ochrony IP20 a IP67 jest możliwe poprzez bezpośrednie łączenie ze sobą modułów X20, X67 lub XV w odległościach do 100 m każdy poza granicami szafy sterowniczej w zależności od potrzeb. Obsługiwane są wszystkie tryby pracy CANopen, takie jak synchroniczny, zdarzeniowy i odpytywanie, a także mapowanie PDO, life/node guarding, heartbeat, obiekty awaryjne i wiele innych. W przypadku modułów wielofunkcyjnych kontroler magistrali obsługuje wyłącznie domyślny model funkcji w przypadku automatycznej konfiguracji przez kontroler magistrali (patrz odpowiedni opis modułu). Automation Studio V4.3 lub nowszy może być używany do łatwego tworzenia plików konfiguracyjnych (np. plików DCF). Wszystkie pozostałe modele funkcji są również obsługiwane poprzez przesłanie danych konfiguracyjnych do kontrolera magistrali (np. za pośrednictwem środowiska master za pomocą pobierania SDO). Program Automation Studio można bezpłatnie pobrać ze strony internetowej B&R (www.br-automation.com). Licencję ewaluacyjną można bezpłatnie wykorzystywać do tworzenia kompletnych konfiguracji kontrolerów magistrali obiektowych.
Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy od wtorku do piątku do godziny 14:00, a w poniedziałki do godziny 13:00 jeżeli towar jest w naszym magazynie lokalnym oznacza wysyłkę towaru jeszcze tego samego dnia!
Darmowa dostawa na terenie Polski od 500 zł
|
Sposób dostawy |
Koszt |
Czas dostawy |
Ubezpieczenie |
Szczegóły |
|---|---|---|---|---|
|
|
od 13,99 zł |
24h |
do 200 zł |
|
|
|
od 14,99 zł |
24h |
do 200 zł |
|
|
|
od 14,99 zł |
24h |
do 200 zł |
Regulamin przewoźnika |
|
(dostawy paletowe) |
od 199 zł |
2-4 dni |
ustalane |
Płatności elektroniczne oraz tradycyjny przelew bankowy
![]()
Na razie nie dodano żadnej opinii.
| Sterownik magistraliKod ID B&R | 0xA90D |
|---|---|
| Wewnętrzny moduł I/OKod ID B&R | 0xB528 |
| WyjściaDiagnostyka | Tak, za pomocą wskaźnika LED i oprogramowania |
| Zasilanie I/ODiagnostyka | Tak, za pomocą wskaźnika LED i oprogramowania |
| Magistrala obiektowaTyp połączenia | M12, kodowanie A |
| X2X LinkTyp połączenia | M12, kodowanie B |
| Wejścia/wyjściaTyp połączenia | 8x M8, 3-pinowe |
| Zasilanie I/OTyp połączenia | M8, 4-pinowe |
| Magistrala obiektowaPobór mocy | 2 W |
| Wewnętrzne I/OPobór mocy | 2.1 W |
| Zasilanie X2X LinkPobór mocy | 6 W przy maksymalnej mocy wyjściowej dla podłączonych modułów I/O |
| CECertyfikaty | Tak |
| UKCACertyfikaty | Tak |
| CRA (Cyber Resilience Act)Certyfikaty | W przygotowaniu |
| ATEXCertyfikaty | Zone 2, II 3G Ex nA IIA T5 Gc ; IP67, Ta = 0 - maks. 60°C ; TÜV 05 ATEX 7201X |
| ULCertyfikaty | cULus E115267 ; Przemysłowe urządzenia sterujące |
| HazLocCertyfikaty | cCSAus 244665 ; Urządzenia do sterowania procesami ; do stref zagrożonych wybuchem ; Class I, Division 2, Groups ABCD, T5 |
| KCCertyfikaty | Tak |
| Wejścia/wyjścia | 8 kanałów cyfrowych, konfigurowalnych jako wejścia lub wyjścia za pomocą oprogramowania, wejścia z dodatkowymi funkcjami |
| Napięcie izolacji między kanałem a magistralą | 500 V eff |
| Napięcie znamionowe | 24 VDC |
| Zasilanie czujników/elementów wykonawczych | Prąd sumaryczny 0.5 A |
| Wskaźniki stanu | Funkcja I/O na kanał, napięcie zasilania, funkcja magistrali |
| Wyjście mocy | Zasilanie 3 W X2X Link dla modułów I/O |
| Magistrala obiektowaMin. czas cyklu | Bez ograniczeń |
|---|---|
| X2X LinkMin. czas cyklu | 500 μs |
| Magistrala obiektowa | CANopen |
| Wariant | Interfejs M12 (złącze męskie na module) |
| Maks. odległość | 1000 m |
| Szybkość transmisji | Maks. 1 Mbit/s |
| Domyślna prędkość transmisji | Automatyczne wykrywanie prędkości transmisji |
| Możliwa synchronizacja między systemami magistrali | Nie |
| Rezystor terminujący | Możliwość opcjonalnego przykręcenia do złącza Y |
| Zasilanie czujników/elementów wykonawczychPobór mocy | Maks. 12 W |
|---|---|
| Napięcie znamionowe | 24 VDC |
| Zakres napięcia | 18 do 30 VDC |
| Zintegrowana funkcja ochronna | Zabezpieczenie przed zamianą biegunów |
| Napięcie | Zasilanie I/O minus spadek napięcia dla zabezpieczenia przeciwzwarciowego |
|---|---|
| Spadek napięcia dla zabezpieczenia przeciwzwarciowego przy 0.5 A | Maks. 2 VDC |
| Prąd sumaryczny | Maks. 0.5 A |
| Odporność na zwarcie | Tak |
| SprzętFiltr wejściowy | ≤10 μs (kanały 1 do 4) / ≤70 µs (kanały 5 do 8) |
|---|---|
| OprogramowanieFiltr wejściowy | Domyślnie 0 ms, konfigurowalne od 0 do 25 ms w krokach co 0.1 ms |
| NiskiPróg przełączania | <5 VDC |
| WysokiPróg przełączania | >15 VDC |
| Charakterystyka wejść wg EN 61131-2 | Typ 1 |
| Napięcie wejściowe | 18 do 30 VDC |
| Prąd wejściowy przy 24 VDC | Typ. 4 mA |
| Obwód wejściowy | Sink |
| Rezystancja wejściowa | Typ. 6 kΩ |
| Funkcje dodatkowe | Zliczanie zdarzeń 50 kHz, pomiar bramkowania |
| Ilość | 2 |
|---|---|
| Kształt sygnału | Impuls prostokątny |
| Ewaluacja | Każde zbocze opadające, licznik cykliczny |
| Częstotliwość wejściowa | Maks. 50 kHz |
| Licznik 1 | Wejście 1 |
| Licznik 2 | Wejście 3 |
| Częstotliwość zliczania | Maks. 50 kHz |
| Rozmiar licznika | 16-bit |
| WewnętrzneCzęstotliwość zliczania | 48 MHz, 3 MHz, 187.5 kHz |
|---|---|
| Ilość | 1 |
| Kształt sygnału | Impuls prostokątny |
| Ewaluacja | Zbocze narastające - Zbocze opadające |
| Rozmiar licznika | 16-bit |
| Długość przerwy między impulsami | ≥100 µs |
| Długość impulsu | ≥20 µs |
| Obsługiwane wejścia | Wejście 2 lub wejście 4 |
| 0 → 1Opóźnienie przełączania | <400 µs |
|---|---|
| 1 → 0Opóźnienie przełączania | <400 µs |
| Obciążenie rezystancyjneCzęstotliwość przełączania | Maks. 100 Hz |
| Obciążenie indukcyjneCzęstotliwość przełączania | Patrz sekcja "Przełączanie obciążeń indukcyjnych". |
| Wariant | FET źródłowy (current-sourcing) |
| Napięcie przełączania | Zasilanie I/O minus napięcie szczątkowe |
| Znamionowy prąd wyjściowy | 0.5 A |
| Całkowity prąd znamionowy | 4 A |
| Obwód wyjściowy | Source (źródło) |
| Zabezpieczenie wyjścia | Wyłączenie termiczne w przypadku przetężenia lub zwarcia, zintegrowane zabezpieczenie do przełączania obciążeń indukcyjnych, zabezpieczenie przed odwrotną polaryzacją zasilania wyjść |
| Stan diagnostyczny | Monitorowanie wyjścia z opóźnieniem 10 ms |
| Prąd upływu przy wyłączonym wyjściu | 5 µA |
| Włączenie po wyłączeniu przeciążeniowym | Ok. 10 ms (zależy od temperatury modułu) |
| Napięcie szczątkowe | <0.3 V przy prądzie znamionowym 0.5 A |
| Szczytowy prąd zwarciowy | <12 A |
| Napięcie hamowania przy wyłączaniu obciążeń indukcyjnych | 50 VDC |
| Izolacja galwaniczna | Magistrala odizolowana od CANopen i kanału ; Kanał odizolowany od CANopen ; Kanał nieodizolowany od kanału |
|---|
| DowolnaOrientacja montażu | Tak |
|---|---|
| 0 do 2000 mWysokość montażu n.p.m. | Bez ograniczeń |
| >2000 mWysokość montażu n.p.m. | Obniżenie temperatury otoczenia o 0.5°C na 100 m |
| Stopień ochrony wg EN 60529 | IP67 |
| PracaTemperatura | -25 do 60°C |
|---|---|
| DeratingTemperatura | - |
| PrzechowywanieTemperatura | -40 do 85°C |
| TransportTemperatura | -40 do 85°C |
| SzerokośćWymiary | 53 mm |
|---|---|
| WysokośćWymiary | 85 mm |
| GłębokośćWymiary | 42 mm |
| M8Moment dokręcania połączeń | Maks. 0.4 Nm |
| M12Moment dokręcania połączeń | Maks. 0.6 Nm |
| Masa | 200 g |
