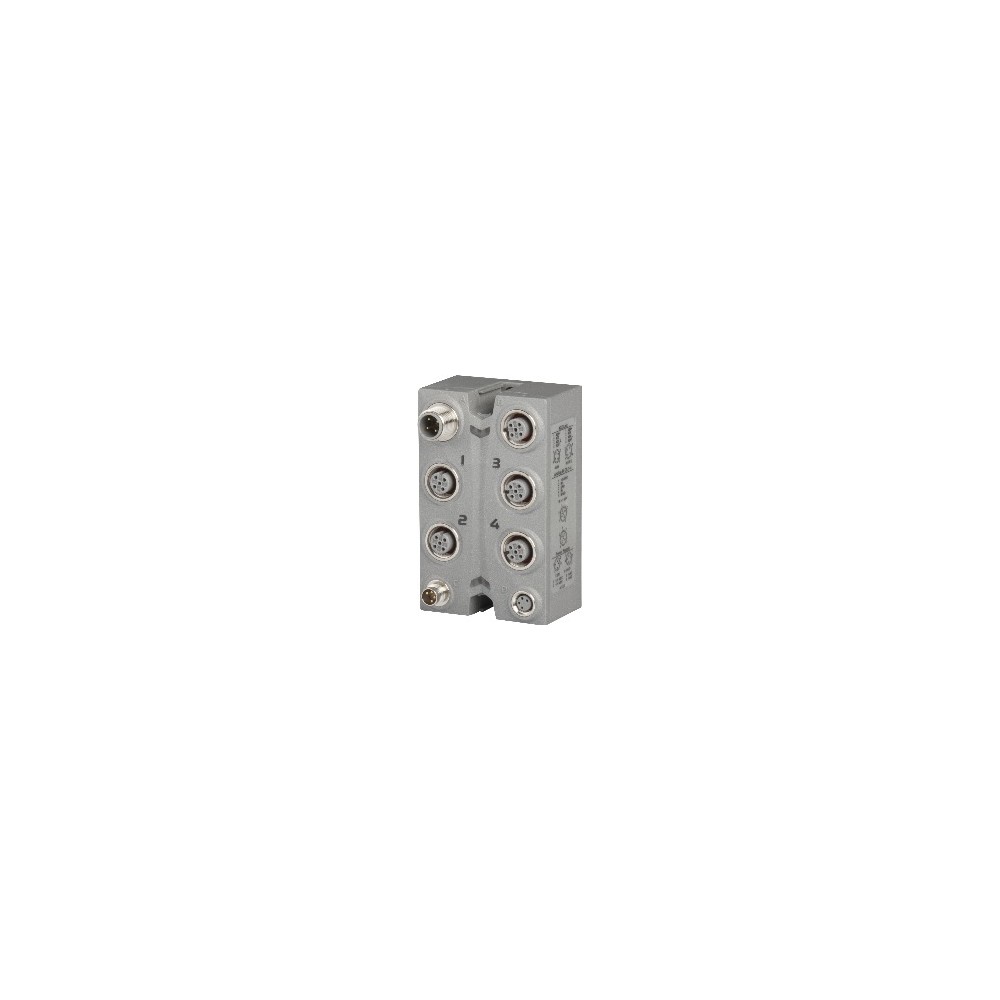

X67IF1121-1
Polityka prywatności
Dostawa i płatność
Zasady zwrotu

Polityka prywatności
Dostawa i płatność
Zasady zwrotu

Możliwość równoległego wykorzystania RS232 i RS485/RS422
Interfejsy szeregowe (np. skanery kodów kreskowych) są często rozproszone po całych instalacjach. Ten moduł interfejsu ze zdalnego systemu X67 jest optymalnym wyborem dla tego obszaru zastosowań: opcje połączeń RS232 i RS485/RS422 bezpośrednio tam, gdzie są potrzebne, w sposób rozproszony na maszynie lub instalacji. Ponadto na tym samym module dostępne są wejścia i wyjścia cyfrowe, co umożliwia również podłączenie odpowiednich czujników/elementów wykonawczych 24 V.
Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy od wtorku do piątku do godziny 14:00, a w poniedziałki do godziny 13:00 jeżeli towar jest w naszym magazynie lokalnym oznacza wysyłkę towaru jeszcze tego samego dnia!
Darmowa dostawa na terenie Polski od 500 zł
|
Sposób dostawy |
Koszt |
Czas dostawy |
Ubezpieczenie |
Szczegóły |
|---|---|---|---|---|
|
|
od 13,99 zł |
24h |
do 200 zł |
|
|
|
od 14,99 zł |
24h |
do 200 zł |
|
|
|
od 14,99 zł |
24h |
do 200 zł |
Regulamin przewoźnika |
|
(dostawy paletowe) |
od 199 zł |
2-4 dni |
ustalane |
Płatności elektroniczne oraz tradycyjny przelew bankowy
![]()
Na razie nie dodano żadnej opinii.
| WyjściaDiagnostyka | Tak, za pomocą wskaźnika LED i oprogramowania |
|---|---|
| Zasilanie I/ODiagnostyka | Tak, za pomocą wskaźnika LED i oprogramowania |
| RS232Diagnostyka | Tak, za pomocą wskaźnika stanu LED |
| RS485/RS422Diagnostyka | Tak, za pomocą wskaźnika stanu LED |
| X2X LinkTyp połączenia | M12, kodowanie B |
| Interfejsy i wejścia/wyjściaTyp połączenia | 4x M12, kodowanie A |
| Zasilanie I/OTyp połączenia | M8, 4-pinowe |
| Wewnętrzne I/OPobór mocy | 2.4 W |
| Zasilanie X2X LinkPobór mocy | 0.75 W |
| CECertyfikaty | Tak |
| UKCACertyfikaty | Tak |
| CRA (Cyber Resilience Act)Certyfikaty | W przygotowaniu |
| ATEXCertyfikaty | Zone 2, II 3G Ex nA IIA T5 Gc ; IP67, Ta = 0 - maks. 60°C ; TÜV 05 ATEX 7201X |
| ULCertyfikaty | cULus E115267 ; Przemysłowe urządzenia sterujące |
| HazLocCertyfikaty | cCSAus 244665 ; Urządzenia do sterowania procesami ; do stref zagrożonych wybuchem ; Class I, Division 2, Groups ABCD, T5 |
| KCCertyfikaty | Tak |
| Napięcie izolacji między kanałem a magistralą | 500 V eff |
| Kod ID B&R | 0xA90F |
| Zasilanie czujników/elementów wykonawczych | Prąd sumaryczny 0.5 A |
| Wskaźniki stanu | RS232, RS485/RS422, funkcja we/wy na kanał, napięcie zasilania, funkcja magistrali |
| SygnałInterfejs IF1 | RS232 |
|---|---|
| Maks. odległośćInterfejs IF1 | 900 m |
| Szybkość transmisjiInterfejs IF1 | Maks. 115.2 kbit/s |
| Bufor FIFOInterfejs IF1 | Oprogramowanie |
| Linie handshakeInterfejs IF1 | Nie |
| SygnałInterfejs IF2 | RS485/RS422 |
| Maks. odległośćInterfejs IF2 | 1200 m |
| Szybkość transmisjiInterfejs IF2 | Maks. 115.2 kbit/s |
| Bufor FIFOInterfejs IF2 | Oprogramowanie |
| Rezystor terminującyInterfejs IF2 | Zintegrowany w module |
| Zasilanie czujników/elementów wykonawczychPobór mocy | Maks. 12 W |
|---|---|
| Napięcie znamionowe | 24 VDC |
| Zakres napięcia | 18 do 30 VDC |
| Zintegrowana funkcja ochronna | Zabezpieczenie przed zamianą biegunów |
| Napięcie | Zasilanie I/O minus spadek napięcia dla zabezpieczenia przeciwzwarciowego |
|---|---|
| Spadek napięcia dla zabezpieczenia przeciwzwarciowego przy 0.5 A | Maks. 2 VDC |
| Prąd sumaryczny | Maks. 0.5 A |
| Odporność na zwarcie | Tak |
| SprzętFiltr wejściowy | ≤100 µs |
|---|---|
| OprogramowanieFiltr wejściowy | Domyślnie 0 ms, konfigurowalny w zakresie od 0 do 25 ms w krokach co 0.2 ms |
| NiskiPróg przełączania | <5 V |
| WysokiPróg przełączania | >15 VDC |
| Ilość | Do 4, jeśli 2 kanały cyfrowe są używane jako wejścia cyfrowe |
| Napięcie znamionowe | 24 VDC |
| Charakterystyka wejść wg EN 61131-2 | Typ 1 |
| Napięcie wejściowe | 18 do 30 VDC |
| Prąd wejściowy przy 24 VDC | Typ. 3.5 mA |
| Obwód wejściowy | Sink |
| Rezystancja wejściowa | Typ. 6.67 kΩ |
| 0 → 1Opóźnienie przełączania | <100 μs |
|---|---|
| 1 → 0Opóźnienie przełączania | <150 μs |
| Obciążenie rezystancyjneCzęstotliwość przełączania | Maks. 1000 Hz |
| Obciążenie indukcyjneCzęstotliwość przełączania | Patrz sekcja "Przełączanie obciążeń indukcyjnych". |
| Ilość | Do 2, jeśli 2 kanały cyfrowe są używane jako wyjścia cyfrowe |
| Wariant | FET źródłowy (current-sourcing) |
| Napięcie znamionowe | 24 VDC |
| Napięcie przełączania | Zasilanie I/O minus napięcie szczątkowe |
| Znamionowy prąd wyjściowy | 0.5 A |
| Całkowity prąd znamionowy | 1 A |
| Obwód wyjściowy | Source (źródło) |
| Zabezpieczenie wyjścia | Wyłączenie termiczne w przypadku przetężenia lub zwarcia, zintegrowane zabezpieczenie do przełączania obciążeń indukcyjnych, zabezpieczenie przed odwrotną polaryzacją zasilania wyjść |
| Stan diagnostyczny | Monitorowanie wyjścia z opóźnieniem 10 ms |
| Prąd upływu przy wyłączonym wyjściu | <120 μA |
| Szczytowy prąd zwarciowy | <2.1 A |
| Załączenie w przypadku wyłączenia przeciążeniowego lub zwarciowego | Ok. 1 ms (zależy od temperatury modułu) |
| Napięcie hamowania przy wyłączaniu obciążeń indukcyjnych | Typ. 68 VDC |
| Izolacja galwaniczna | Magistrala izolowana od kanału i IF ; Kanał nieizolowany od kanału i IF |
|---|
| DowolnaOrientacja montażu | Tak |
|---|---|
| 0 do 2000 mWysokość montażu n.p.m. | Bez ograniczeń |
| >2000 mWysokość montażu n.p.m. | Obniżenie temperatury otoczenia o 0.5°C na 100 m |
| Stopień ochrony wg EN 60529 | IP67 |
| PracaTemperatura | -25 do 60°C |
|---|---|
| DeratingTemperatura | - |
| PrzechowywanieTemperatura | -40 do 85°C |
| TransportTemperatura | -40 do 85°C |
| SzerokośćWymiary | 53 mm |
|---|---|
| WysokośćWymiary | 85 mm |
| GłębokośćWymiary | 42 mm |
| M8Moment dokręcania połączeń | Maks. 0.4 Nm |
| M12Moment dokręcania połączeń | Maks. 0.6 Nm |
| Masa | 195 g |
