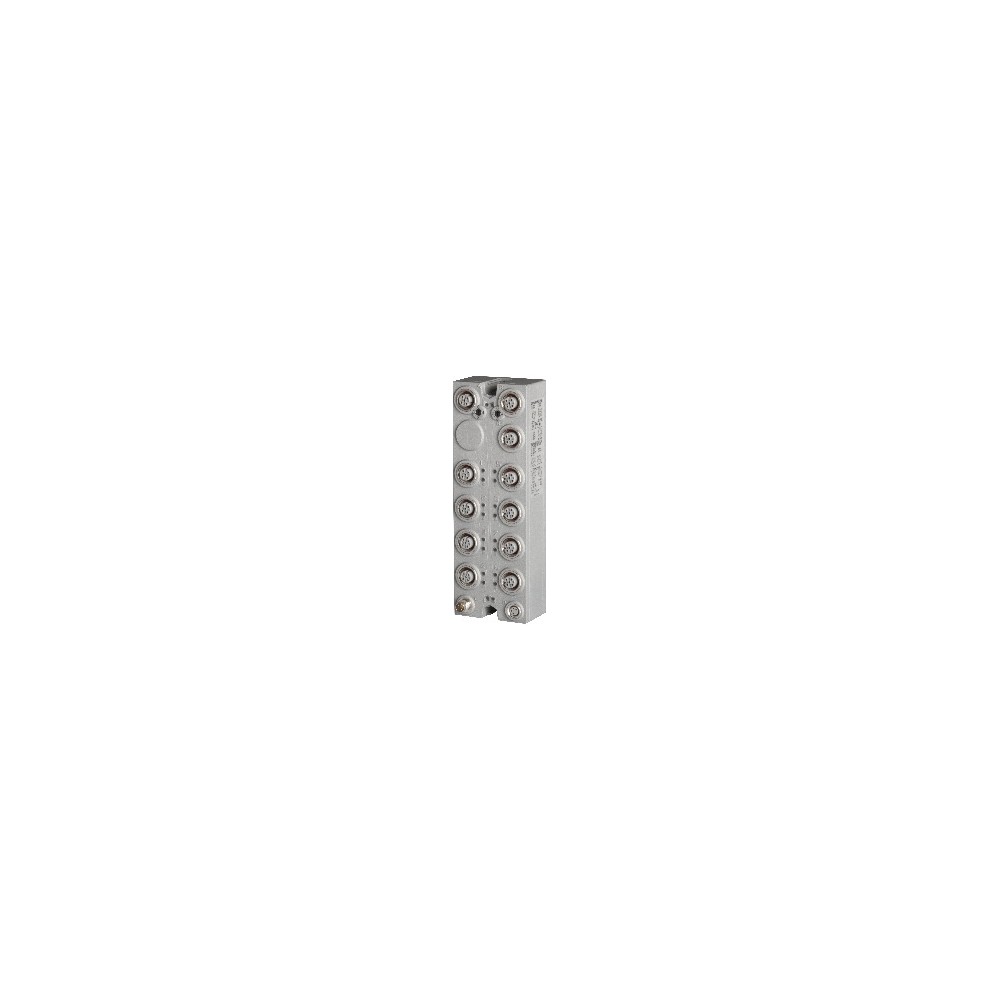

X67BCG321.L12

X67BCG321.L12

0 Opinia(e)
B&R
X67BCG321.L12
Brak w magazynie
4 670,31 zł brutto
3 797,00 zł netto
Dostawa w ciągu 5-30 dni
Ilość

Na zamówienie


Polityka prywatności



Dostawa i płatność



Zasady zwrotu

Magistrala obiektowa: EtherCAT

  • 16 kanałów cyfrowych, konfigurowalnych jako wejścia lub wyjścia
  • Autokonfiguracja modułów I/O
  • Konfiguracja we/wy i aktualizacja oprogramowania układowego przez magistralę obiektową (FoE)
  • Zintegrowane połączenie z lokalnym rozszerzeniem przez X2X Link dla 250 dodatkowych modułów
  • Pełna obsługa modułowej koncepcji slice poprzez CoE (CANopen over EtherCAT)
  • Konfigurowalny cykl we/wy (0.2 do 4 ms)
  • Synchronizacja między magistralą obiektową a X2X Link

EtherCAT to magistrala obiektowa oparta na sieci Ethernet opracowana przez firmę Beckhoff. Protokół ten jest odpowiedni zarówno dla ścisłych (hard), jak i elastycznych (soft) wymagań czasu rzeczywistego w technice automatyzacji. Oprócz struktury pierścienia, która staje się logicznie konieczna ze względu na zastosowany telegram z ramką sumaryczną, technologia EtherCAT fizycznie obsługuje również topologie takie jak linia, drzewo, gwiazda (w ograniczonym zakresie) oraz kombinacje tych topologii. Moduły X20BC80G3 (rozszerzalny kontroler magistrali) i X20HB88G0 (samodzielny moduł podstawy rozgałęźnej) firmy B&R są dostępne do implementacji tych topologii. Urządzenia podrzędne EtherCAT pobierają przeznaczone dla nich dane z telegramu podczas jego przesyłania przez urządzenie. Dane wejściowe są również dodawane do telegramu podczas jego przejścia. Kontroler magistrali umożliwia łączenie modułów I/O X2X Link z siecią EtherCAT i pracę z dowolnym systemem master EtherCAT. Przejście między stopniem ochrony IP20 a IP67 poza szafą sterowniczą jest możliwe poprzez łączenie modułów X20, X67 lub XV jeden za drugim w zależności od potrzeb w odległościach do 100 m. Systemy master bez obsługi FoE (File access over EtherCAT) wymagają odpowiedniego narzędzia konfiguracyjnego do przesłania konfiguracji (opcja). W przypadku modułów wielofunkcyjnych kontroler magistrali obsługuje wyłącznie domyślny model funkcji w przypadku automatycznej konfiguracji przez kontroler magistrali (patrz odpowiedni opis modułu). Wszystkie pozostałe modele funkcji są obsługiwane po odpowiednim skonfigurowaniu w programie Automation Studio V4.3 lub nowszym. Program Automation Studio można pobrać bezpłatnie ze strony internetowej B&R (www.br-automation.com). Licencja ewaluacyjna może być bezpłatnie wykorzystywana do tworzenia kompletnych konfiguracji kontrolerów magistrali obiektowych.

: X67BCG321.L12
Brak w magazynie

Specyficzne kody

MPN
X67BCG321.L12

Wysyłka w dniu zamówienia

Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy od wtorku do piątku do godziny 14:00, a w poniedziałki do godziny 13:00 jeżeli towar jest w naszym magazynie lokalnym oznacza wysyłkę towaru jeszcze tego samego dnia!



Darmowa dostawa na terenie Polski od 500 zł



Wysyłka na terenie Polski

Sposób dostawy

Koszt

Czas dostawy

Ubezpieczenie

Szczegóły

InPost - Paczkomaty 24

InPost Paczkomat 24/7

od 13,99 zł

24h

do 200 zł

Regulamin przewoźnika

InPost - Kurier

Inpost Kurier

od 14,99 zł

24h

do 200 zł

Regulamin przewoźnika

Kurier STANDARD

Kurier STANDARD

od 14,99 zł

24h

do 200 zł

Regulamin przewoźnika

Kurier PALETA

Kurier PALETA
(dostawy paletowe)

od 199 zł

2-4 dni

ustalane
indywidualnie

Regulamin przewoźnika



Formy płatności

Płatności elektroniczne oraz tradycyjny przelew bankowy

Formy płatności

Opinie

Na razie nie dodano żadnej opinii.

Napisz swoją opinię

X67BCG321.L12

Napisz swoją opinię

Informacje ogólne

Sterownik magistraliKod ID B&R0xACF8
Wewnętrzny moduł I/OKod ID B&R0xB402
WyjściaDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
Zasilanie I/ODiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
Magistrala obiektowaTyp połączeniaM12, kodowanie D
X2X LinkTyp połączeniaM12, kodowanie B
Wejścia/wyjściaTyp połączenia8x M12, kodowanie A
Zasilanie I/OTyp połączeniaM8, 4-pinowe
Magistrala obiektowaPobór mocy2.5 W
Wewnętrzne I/OPobór mocy0.5 W
Zasilanie X2X LinkPobór mocy15% mocy wyjściowej dla X2X Link
CECertyfikatyTak
UKCACertyfikatyTak
CRA (Cyber Resilience Act)CertyfikatyW przygotowaniu
ATEXCertyfikatyZone 2, II 3G Ex nA IIA T5 Gc ; IP67, Ta = 0 - maks. 60°C ; TÜV 05 ATEX 7201X
ULCertyfikatycULus E115267 ; Przemysłowe urządzenia sterujące
HazLocCertyfikatycCSAus 244665 ; Urządzenia do sterowania procesami ; do stref zagrożonych wybuchem ; Class I, Division 2, Groups ABCD, T5
KCCertyfikatyTak
Wejścia/wyjścia16 kanałów cyfrowych, konfigurowalnych jako wejścia lub wyjścia za pomocą Automation Studio lub punktu danych, wejścia z dodatkowymi funkcjami
Napięcie izolacji między kanałem a magistralą500 V eff
Napięcie znamionowe24 VDC
Zasilanie czujników/elementów wykonawczychPrąd sumaryczny 0.5 A
Wskaźniki stanuFunkcja I/O na kanał, napięcie zasilania, funkcja magistrali
Wyjście mocyZasilanie X2X Link 15 W dla modułów I/O
Dodatkowa strata mocy spowodowana przez elementy wykonawcze (rezystancyjne) [W]0.6

Interfejsy

Warstwa fizycznaTransmisja100BASE-TX
PółdupleksTransmisjaTak
Pełny dupleksTransmisjaTak
AutonegocjacjaTransmisjaTak
Auto-MDI/MDIXTransmisjaTak
Magistrala obiektowaMin. czas cyklu200 μs
X2X LinkMin. czas cyklu200 μs
Magistrala obiektowaSlave EtherCAT
WariantInterfejs M12 (żeński) 2x na module
Długość liniiMaks. 100 m między 2 stacjami (długość segmentu)
Szybkość transmisji100 Mbit/s
Opóźnienie propagacji koncentratora750 ns
Możliwa synchronizacja między systemami magistraliTak

Zasilanie I/O

Zasilanie czujników/elementów wykonawczychPobór mocyMaks. 12 W
Napięcie znamionowe24 VDC
Zakres napięcia18 do 30 VDC
Zintegrowana funkcja ochronnaZabezpieczenie przed zamianą biegunów

Zasilanie czujników/elementów wykonawczych

NapięcieZasilanie I/O minus spadek napięcia dla zabezpieczenia przeciwzwarciowego
Spadek napięcia dla zabezpieczenia przeciwzwarciowego przy 0.5 AMaks. 2 VDC
Prąd sumarycznyMaks. 0.5 A
Odporność na zwarcieTak

Wejścia cyfrowe

SprzętFiltr wejściowy≤10 μs (kanały 1 do 4) / ≤70 µs (kanały 5 do 16)
OprogramowanieFiltr wejściowyDomyślnie 0 ms, konfigurowalny w zakresie od 0 do 25 ms w krokach co 0.2 ms
NiskiPróg przełączania<5 VDC
WysokiPróg przełączania>15 VDC
Charakterystyka wejść wg EN 61131-2Typ 1
Napięcie wejściowe18 do 30 VDC
Prąd wejściowy przy 24 VDCTyp. 4 mA
Obwód wejściowySink
Rezystancja wejściowaTyp. 6 kΩ
Funkcje dodatkoweZliczanie zdarzeń 50 kHz, pomiar bramkowania

Liczniki zdarzeń

Ilość2
Kształt sygnałuImpuls prostokątny
EwaluacjaKażde zbocze opadające, licznik cykliczny
Częstotliwość wejściowaMaks. 50 kHz
Licznik 1Wejście 1
Licznik 2Wejście 3
Częstotliwość zliczaniaMaks. 50 kHz
Rozmiar licznika16-bit

Pomiar czasu bramkowania

WewnętrzneCzęstotliwość zliczania48 MHz, 3 MHz, 187.5 kHz
Ilość1
Kształt sygnałuImpuls prostokątny
EwaluacjaZbocze narastające - Zbocze opadające
Rozmiar licznika16-bit
Długość przerwy między impulsami≥100 µs
Długość impulsu≥20 µs
Obsługiwane wejściaWejście 2 lub wejście 4

Wyjścia cyfrowe

0 → 1Opóźnienie przełączania<400 µs
1 → 0Opóźnienie przełączania<400 µs
Obciążenie rezystancyjneCzęstotliwość przełączaniaMaks. 100 Hz
Obciążenie indukcyjneCzęstotliwość przełączaniaPatrz sekcja "Przełączanie obciążeń indukcyjnych".
WariantFET źródłowy (current-sourcing)
Napięcie przełączaniaZasilanie I/O minus napięcie szczątkowe
Znamionowy prąd wyjściowy0.5 A
Całkowity prąd znamionowy8 A
Obwód wyjściowySource (źródło)
Zabezpieczenie wyjściaWyłączenie termiczne w przypadku przetężenia lub zwarcia, zintegrowane zabezpieczenie do przełączania obciążeń indukcyjnych, zabezpieczenie przed odwrotną polaryzacją zasilania wyjść
Stan diagnostycznyMonitorowanie wyjścia z opóźnieniem 10 ms
Prąd upływu przy wyłączonym wyjściu5 µA
Włączenie po wyłączeniu przeciążeniowymOk. 10 ms (zależy od temperatury modułu)
R DS(on)150 mΩ
Napięcie szczątkowe<0.15 V przy prądzie znamionowym 0.5 A
Szczytowy prąd zwarciowy<12 A
Napięcie hamowania przy wyłączaniu obciążeń indukcyjnych50 VDC

Właściwości elektryczne

Izolacja galwanicznaMagistrala izolowana od EtherCAT i kanału ; Kanał nieizolowany od kanału

Warunki pracy

DowolnaOrientacja montażuTak
0 do 2000 mWysokość montażu n.p.m.Bez ograniczeń
>2000 mWysokość montażu n.p.m.Obniżenie temperatury otoczenia o 0.5°C na 100 m
Stopień ochrony wg EN 60529IP67

Warunki otoczenia

PracaTemperatura-25 do 60°C
DeratingTemperatura-
PrzechowywanieTemperatura-40 do 85°C
TransportTemperatura-40 do 85°C

Właściwości mechaniczne

SzerokośćWymiary53 mm
WysokośćWymiary155 mm
GłębokośćWymiary42 mm
M8Moment dokręcania połączeńMaks. 0.4 Nm
M12Moment dokręcania połączeńMaks. 0.6 Nm
Masa370 g
