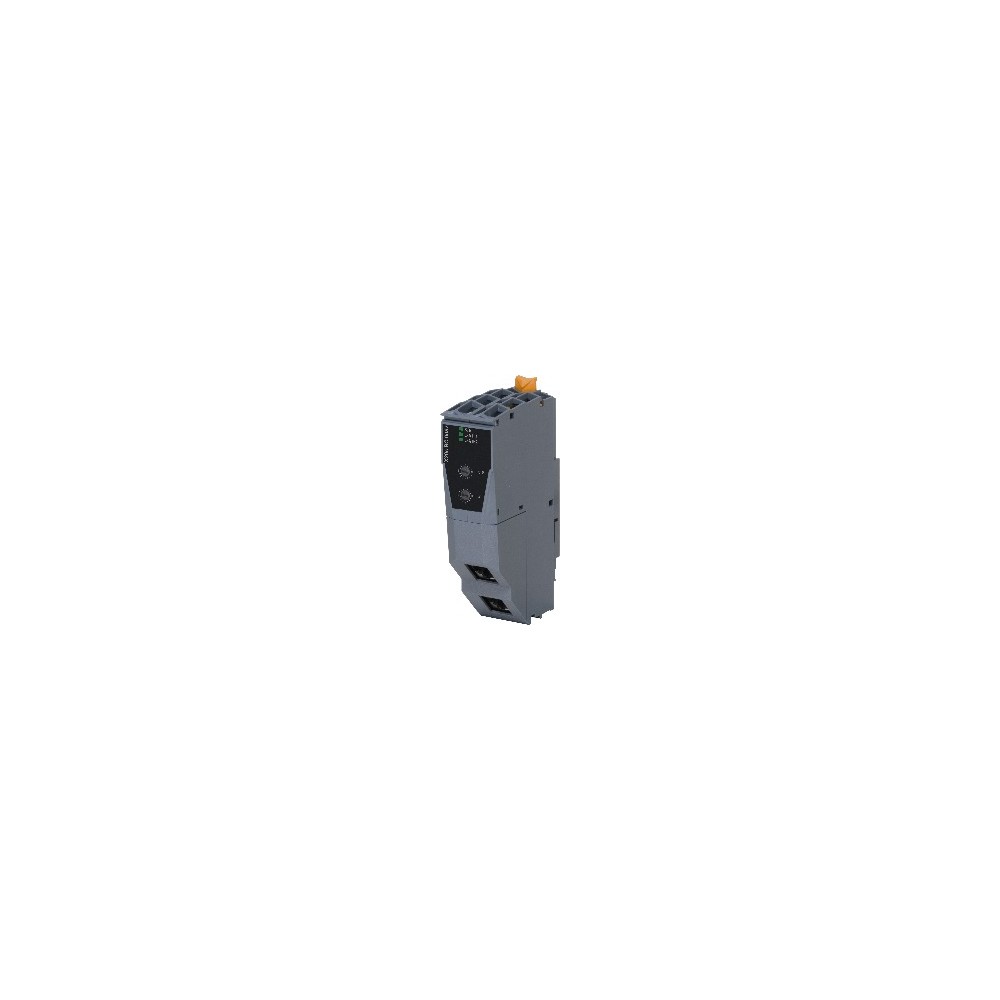

X20cBC0087

Magistrala obiektowa: Modbus/TCP, Modbus/UDP

• Konfiguracja I/O przez magistralę obiektową
• Obsługa DHCP
• Obsługa Bootp
• Zintegrowany podwójny przełącznik zapewniający efektywne okablowanie
• Konfigurowalny cykl we/wy (0.5 do 4 ms)
• Czas odpowiedzi: <1 - 8 ms (w zależności od obciążenia zintegrowanego przełącznika)
• Kontrola poprawności sekwencji poleceń przed wykonaniem

Wprowadzony w 1979 roku protokół Modbus został zatwierdzony do użytku z siecią Ethernet zarówno jako Modbus TCP, jak i Modbus/UDP. Obecnie Modbus TCP jest otwartym standardem w wersji roboczej (draft standard) wprowadzonym przez Schneider Automation do Internet Engineering Task Force (IETF) – organizacji odpowiedzialnej za standaryzację Internetu. Usługi i model obiektowy Modbus zostały zachowane od pierwotnej wersji i pozostawione bez zmian do użytku z medium transmisyjnym TCP/IP. Modbus/UDP różni się od Modbus TCP tym, że wykorzystuje komunikację bezpołączeniową przez UDP/IP. Zalety szybszej i prostszej komunikacji przez UDP/IP niosą za sobą również wadę w postaci konieczności wykrywania i korygowania błędów w warstwie aplikacji. Ten kontroler magistrali umożliwia podłączenie węzłów I/O X2X Link do protokołu Modbus przez Ethernet. Kontroler magistrali może pracować ze sterownikami B&R przy użyciu Automation Studio lub w systemach innych producentów z funkcjonalnością mastera Modbus TCP lub Modbus/UDP. W przypadku modułów wielofunkcyjnych kontroler magistrali obsługuje wyłącznie domyślny model funkcji w przypadku automatycznej konfiguracji przez kontroler magistrali (patrz odpowiedni opis modułu). Wszystkie pozostałe modele funkcji są obsługiwane po odpowiednim skonfigurowaniu w programie Automation Studio V4.3 lub nowszym. Program Automation Studio można bezpłatnie pobrać ze strony internetowej B&R (www.br-automation.com). Licencję ewaluacyjną można bezpłatnie wykorzystywać do tworzenia kompletnych konfiguracji kontrolerów magistrali obiektowych.
