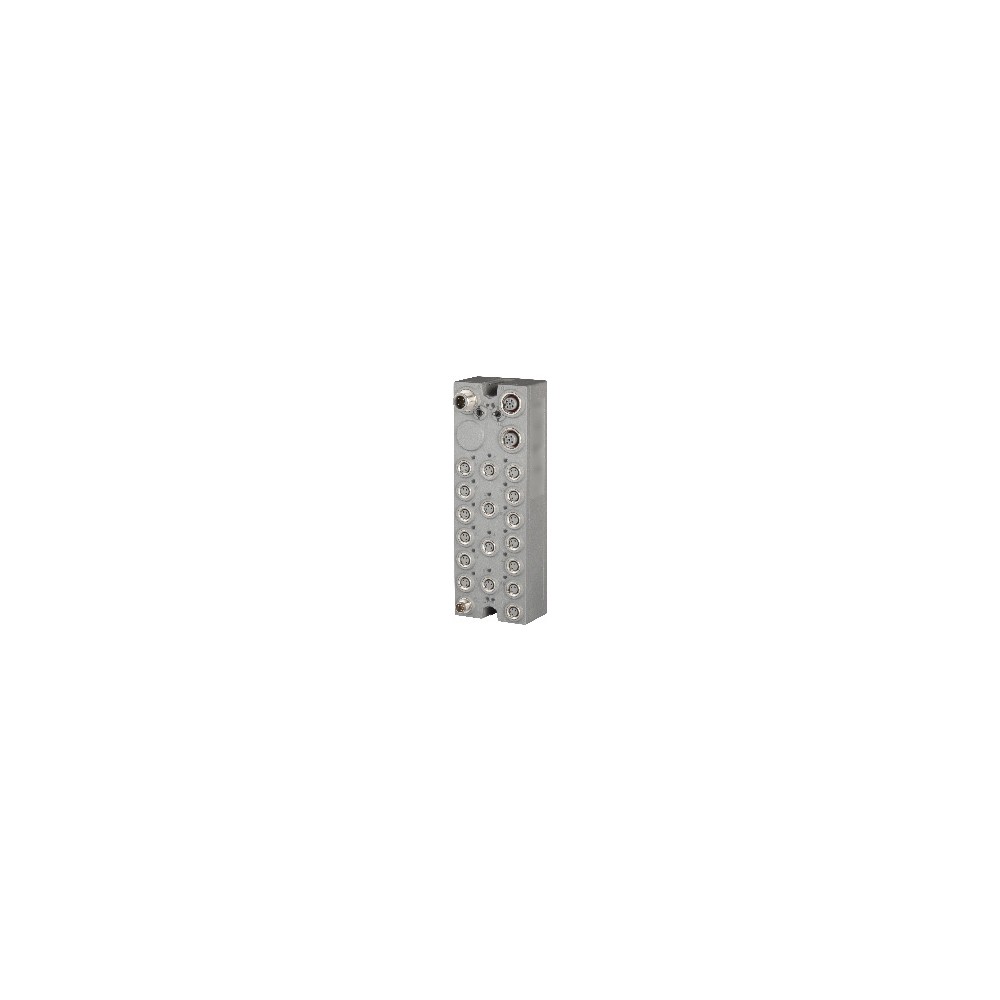

X67BC4321.L08-10

X67BC4321.L08-10

0 Opinia(e)
B&R
X67BC4321.L08-10
Brak w magazynie
4 063,92 zł brutto
3 304,00 zł netto
Dostawa w ciągu 5-30 dni
Ilość

Na zamówienie
Dodaj do porównania
Dodaj do ulubionych


Polityka prywatności



Dostawa i płatność



Zasady zwrotu

Magistrala obiektowa: CANopen

  • 16 kanałów cyfrowych, konfigurowalnych jako wejścia lub wyjścia
  • Autokonfiguracja modułów I/O
  • Łatwa konfiguracja I/O za pomocą Automation Studio V4.3 lub nowszego
  • Stałe czasy odpowiedzi nawet przy dużych ilościach danych (maks. 32 Rx i 32 Tx PDO)
  • Konfigurowalny cykl we/wy (0.5 do 4 ms)
  • Możliwość konfiguracji prędkości transmisji lub jej automatycznego wykrywania
  • Heartbeat consumer i producer, emergency producer
  • 2x SDO server, NMT slave
  • Prosty rozruch (autostart)

Controller Area Network (CAN) jest szeroko rozpowszechniony w technice automatyzacji. Topologia CAN opiera się na strukturze liniowej i wykorzystuje skrętkę dwużyłową do transmisji danych. CANopen to protokół wyższej warstwy oparty na sieci CAN. Znormalizowany protokół oferuje bardzo elastyczne opcje konfiguracji. Ten kontroler magistrali umożliwia podłączenie do 253 modułów I/O X2X Link do sieci CANopen. Przejście między stopniem ochrony IP20 a IP67 jest możliwe poprzez bezpośrednie łączenie ze sobą modułów X20, X67 lub XV w odległościach do 100 m każdy poza granicami szafy sterowniczej w zależności od potrzeb. Obsługiwane są wszystkie tryby pracy CANopen, takie jak synchroniczny, zdarzeniowy i odpytywanie, a także mapowanie PDO, life/node guarding, heartbeat, obiekty awaryjne i wiele innych. W przypadku modułów wielofunkcyjnych kontroler magistrali obsługuje wyłącznie domyślny model funkcji w przypadku automatycznej konfiguracji przez kontroler magistrali (patrz odpowiedni opis modułu). Automation Studio V4.3 lub nowszy może być używany do łatwego tworzenia plików konfiguracyjnych (np. plików DCF). Wszystkie pozostałe modele funkcji są również obsługiwane poprzez przesłanie danych konfiguracyjnych do kontrolera magistrali (np. za pośrednictwem środowiska master za pomocą pobierania SDO). Program Automation Studio można bezpłatnie pobrać ze strony internetowej B&R (www.br-automation.com). Licencję ewaluacyjną można bezpłatnie wykorzystywać do tworzenia kompletnych konfiguracji kontrolerów magistrali obiektowych.

: X67BC4321.L08-10
Brak w magazynie

Specyficzne kody

MPN
X67BC4321.L08-10

Wysyłka w dniu zamówienia

Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy od wtorku do piątku do godziny 14:00, a w poniedziałki do godziny 13:00 jeżeli towar jest w naszym magazynie lokalnym oznacza wysyłkę towaru jeszcze tego samego dnia!



Darmowa dostawa na terenie Polski od 500 zł



Wysyłka na terenie Polski

Sposób dostawy

Koszt

Czas dostawy

Ubezpieczenie

Szczegóły

InPost - Paczkomaty 24

InPost Paczkomat 24/7

od 13,99 zł

24h

do 200 zł

Regulamin przewoźnika

InPost - Kurier

Inpost Kurier

od 14,99 zł

24h

do 200 zł

Regulamin przewoźnika

Kurier STANDARD

Kurier STANDARD

od 14,99 zł

24h

do 200 zł

 Regulamin przewoźnika

Kurier PALETA

Kurier PALETA
(dostawy paletowe)

od 199 zł

2-4 dni

ustalane
indywidualnie

Regulamin przewoźnika



Formy płatności

Płatności elektroniczne oraz tradycyjny przelew bankowy

Formy płatności

Opinie

Na razie nie dodano żadnej opinii.

Napisz swoją opinię

X67BC4321.L08-10

Napisz swoją opinię

Informacje ogólne

Sterownik magistraliKod ID B&R0xB129
Wewnętrzny moduł I/OKod ID B&R0xB529
WyjściaDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
Zasilanie I/ODiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
Magistrala obiektowaTyp połączeniaM12, kodowanie A
X2X LinkTyp połączeniaM12, kodowanie B
Wejścia/wyjściaTyp połączenia16x M8, 3-pinowe
Zasilanie I/OTyp połączeniaM8, 4-pinowe
Magistrala obiektowaPobór mocy2.11 W
Wewnętrzne I/OPobór mocy3.71 W
Zasilanie X2X LinkPobór mocy21.59 W przy maksymalnej mocy wyjściowej dla podłączonych modułów I/O
CECertyfikatyTak
UKCACertyfikatyTak
CRA (Cyber Resilience Act)CertyfikatyW przygotowaniu
ATEXCertyfikatyZone 2, II 3G Ex nA IIA T5 Gc ; IP67, Ta = 0 - maks. 60°C ; TÜV 05 ATEX 7201X
ULCertyfikatycULus E115267 ; Przemysłowe urządzenia sterujące
HazLocCertyfikatycCSAus 244665 ; Urządzenia do sterowania procesami ; do stref zagrożonych wybuchem ; Class I, Division 2, Groups ABCD, T5
KCCertyfikatyTak
Wejścia/wyjścia16 kanałów cyfrowych, konfigurowalnych jako wejścia lub wyjścia za pomocą oprogramowania, wejścia z dodatkowymi funkcjami
Napięcie izolacji między kanałem a magistralą500 V eff
Napięcie znamionowe24 VDC
Zasilanie czujników/elementów wykonawczychPrąd sumaryczny 0.5 A
Wskaźniki stanuFunkcja I/O na kanał, napięcie zasilania, funkcja magistrali
Wyjście mocyZasilanie X2X Link 15 W dla modułów I/O

Interfejsy

Magistrala obiektowaMin. czas cykluBez ograniczeń
X2X LinkMin. czas cyklu500 μs
Magistrala obiektowaCANopen
Wariant2x interfejs M12 dla złącza Y zintegrowanego w module
Maks. odległość1000 m
Szybkość transmisjiMaks. 1 Mbit/s
Domyślna prędkość transmisjiAutomatyczne wykrywanie prędkości transmisji
Możliwa synchronizacja między systemami magistraliNie
Rezystor terminującyMożliwość opcjonalnego przykręcenia do zintegrowanego złącza Y

Zasilanie I/O

Zasilanie czujników/elementów wykonawczychPobór mocyMaks. 12 W
Napięcie znamionowe24 VDC
Zakres napięcia18 do 30 VDC
Zintegrowana funkcja ochronnaZabezpieczenie przed zamianą biegunów

Zasilanie czujników/elementów wykonawczych

NapięcieZasilanie I/O minus spadek napięcia dla zabezpieczenia przeciwzwarciowego
Spadek napięcia dla zabezpieczenia przeciwzwarciowego przy 0.5 AMaks. 2 VDC
Prąd sumarycznyMaks. 0.5 A
Odporność na zwarcieTak

Wejścia cyfrowe

SprzętFiltr wejściowy≤10 μs (kanały 1 do 4) / ≤70 µs (kanały 5 do 16)
OprogramowanieFiltr wejściowyDomyślnie 0 ms, konfigurowalny w zakresie od 0 do 25 ms w krokach co 0.2 ms
NiskiPróg przełączania<5 VDC
WysokiPróg przełączania>15 VDC
Charakterystyka wejść wg EN 61131-2Typ 1
Napięcie wejściowe18 do 30 VDC
Prąd wejściowy przy 24 VDCTyp. 4 mA
Obwód wejściowySink
Rezystancja wejściowaTyp. 6 kΩ
Funkcje dodatkoweZliczanie zdarzeń 50 kHz, pomiar czasu bramkowania

Liczniki zdarzeń

Ilość2
Kształt sygnałuImpuls prostokątny
EwaluacjaKażde zbocze opadające, licznik cykliczny
Częstotliwość wejściowaMaks. 50 kHz
Licznik 1Wejście 1
Licznik 2Wejście 3
Częstotliwość zliczaniaMaks. 50 kHz
Rozmiar licznika16-bit

Pomiar czasu bramkowania

WewnętrzneCzęstotliwość zliczania48 MHz, 3 MHz, 187.5 kHz
Ilość1
Kształt sygnałuImpuls prostokątny
EwaluacjaZbocze narastające - Zbocze opadające
Rozmiar licznika16-bit
Długość przerwy między impulsami≥100 µs
Długość impulsu≥20 µs
Obsługiwane wejściaWejście 2 lub wejście 4

Wyjścia cyfrowe

0 → 1Opóźnienie przełączania<400 µs
1 → 0Opóźnienie przełączania<400 µs
Obciążenie rezystancyjneCzęstotliwość przełączaniaMaks. 100 Hz
Obciążenie indukcyjneCzęstotliwość przełączaniaPatrz sekcja "Przełączanie obciążeń indukcyjnych".
WariantFET źródłowy (current-sourcing)
Napięcie przełączaniaZasilanie I/O minus napięcie szczątkowe
Znamionowy prąd wyjściowy0.5 A
Całkowity prąd znamionowy8 A
Obwód wyjściowySource (źródło)
Zabezpieczenie wyjściaWyłączenie termiczne w przypadku przetężenia lub zwarcia, zintegrowane zabezpieczenie do przełączania obciążeń indukcyjnych, zabezpieczenie przed odwrotną polaryzacją zasilania wyjść
Stan diagnostycznyMonitorowanie wyjścia z opóźnieniem 10 ms
Prąd upływu przy wyłączonym wyjściu5 µA
Włączenie po wyłączeniu przeciążeniowymOk. 10 ms (zależy od temperatury modułu)
Napięcie szczątkowe<0.3 V przy prądzie znamionowym 0.5 A
Szczytowy prąd zwarciowy<12 A
Napięcie hamowania przy wyłączaniu obciążeń indukcyjnych50 VDC

Właściwości elektryczne

Izolacja galwanicznaMagistrala odizolowana od CANopen i kanału ; Kanał odizolowany od CANopen ; Kanał nieodizolowany od kanału

Warunki pracy

DowolnaOrientacja montażuTak
0 do 2000 mWysokość montażu n.p.m.Bez ograniczeń
>2000 mWysokość montażu n.p.m.Obniżenie temperatury otoczenia o 0.5°C na 100 m
Stopień ochrony wg EN 60529IP67

Warunki otoczenia

PracaTemperatura-25 do 60°C
DeratingTemperatura-
PrzechowywanieTemperatura-40 do 85°C
TransportTemperatura-40 do 85°C

Właściwości mechaniczne

SzerokośćWymiary53 mm
WysokośćWymiary155 mm
GłębokośćWymiary42 mm
M8Moment dokręcania połączeńMaks. 0.4 Nm
M12Moment dokręcania połączeńMaks. 0.6 Nm
Masa300 g
