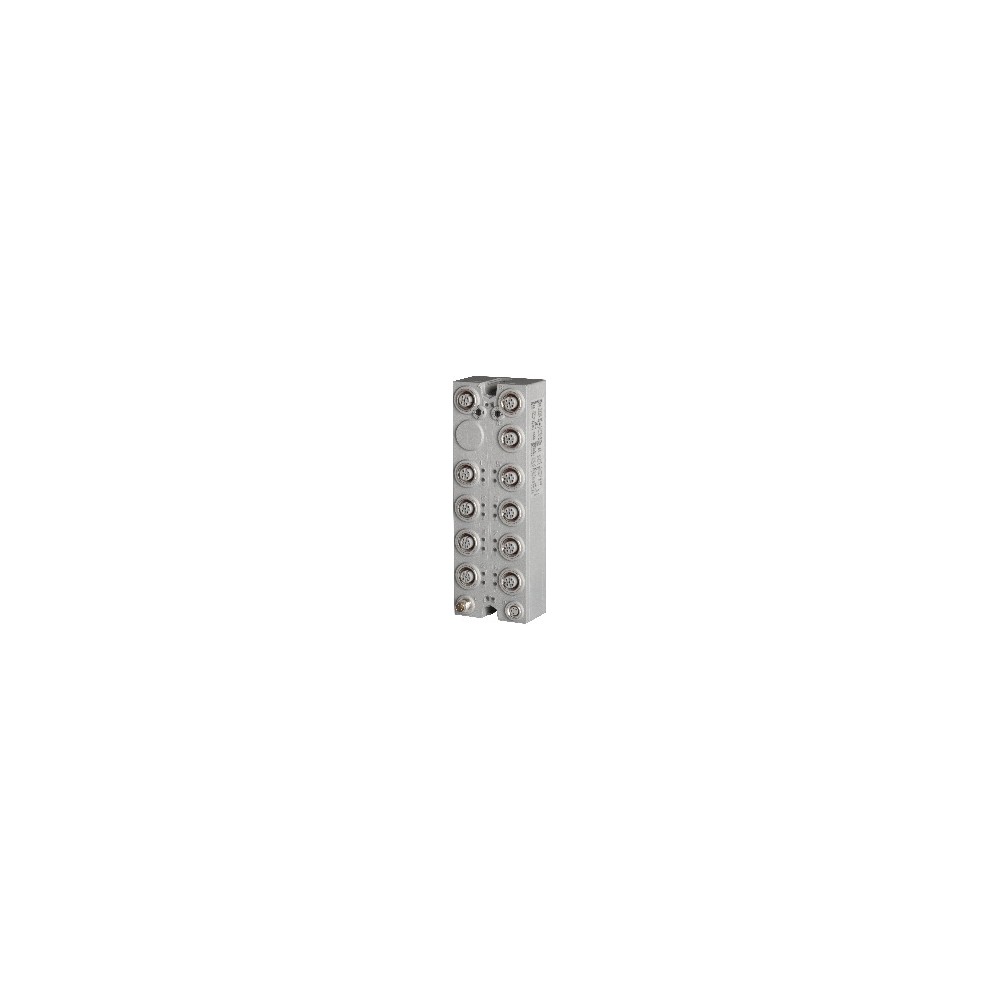

X67BCD321.L12-1

X67BCD321.L12-1

0 Opinia(e)
B&R
X67BCD321.L12-1
Brak w magazynie
4 670,31 zł brutto
3 797,00 zł netto
Dostawa w ciągu 5-30 dni
Ilość

Na zamówienie
Dodaj do porównania
Dodaj do ulubionych


Polityka prywatności



Dostawa i płatność



Zasady zwrotu

Magistrala obiektowa: EtherNet/IP

  • Zintegrowany 3-portowy przełącznik (1 port wewnętrzny) dla efektywnego okablowania
  • Autokonfiguracja modułów I/O
  • Możliwość konfiguracji przez skaner za pomocą Configuration Assembly
  • Interfejs webowy
  • Obsługa DHCP
  • 16 kanałów cyfrowych, konfigurowalnych jako wejścia lub wyjścia
  • Typ połączenia M12
  • Zintegrowane połączenie z lokalnymi rozszerzeniami przez X2X Link dla 252 dodatkowych modułów
  • Konfigurowalny cykl we/wy (0.5 do 4 ms)
  • Minimalny czas cyklu magistrali obiektowej (również Requested Packet Interval lub RPI): 1 ms

EtherNet/IP to magistrala obiektowa oparta na sieci Ethernet. EtherNet/IP został opracowany przez Allen-Bradley (Rockwell Automation), a następnie przekazany do stowarzyszenia Open DeviceNet Vendor Association (ODVA) jako otwarty standard. W 1998 roku grupa robocza w ControlNet International opracowała procedurę przeniesienia opublikowanego protokołu Common Industrial Protocol na sieć Ethernet. EtherNet/IP został opublikowany w marcu 2000 roku jako otwarty standard automatyki przemysłowej oparty na tej procedurze. Ten sterownik magistrali umożliwia podłączenie węzłów we/wy X2X Link do sieci EtherNet/IP. Sterownik magistrali może być obsługiwany za pośrednictwem modułu interfejsu X20IF10D1-1 lub przez systemy innych producentów z funkcją skanera EtherNet/IP. Dodatkowe węzły we/wy X2X Link (moduły X67 lub inne moduły oparte na X2X Link) można podłączyć za pomocą zintegrowanego złącza X2X Link. W przypadku modułów wielofunkcyjnych sterownik magistrali obsługuje wyłącznie domyślny model funkcji w przypadku automatycznej konfiguracji przez sterownik magistrali (patrz odpowiedni opis modułu). Automation Studio w wersji V4.3 lub nowszej pozwala na łatwe tworzenie plików konfiguracyjnych (np. plików EDS, plików binarnych). Wszystkie inne modele funkcji są również obsługiwane poprzez przesyłanie danych konfiguracyjnych do sterownika magistrali (np. za pomocą skanera poprzez "configuration assembly"). Automation Studio można pobrać bezpłatnie ze strony internetowej B&R (www.br-automation.com). Licencja ewaluacyjna może być bezpłatnie wykorzystywana do tworzenia kompletnych konfiguracji dla sterowników magistrali obiektowej.

: X67BCD321.L12-1
Brak w magazynie

Specyficzne kody

MPN
X67BCD321.L12-1

Wysyłka w dniu zamówienia

Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy od wtorku do piątku do godziny 14:00, a w poniedziałki do godziny 13:00 jeżeli towar jest w naszym magazynie lokalnym oznacza wysyłkę towaru jeszcze tego samego dnia!



Darmowa dostawa na terenie Polski od 500 zł



Wysyłka na terenie Polski

Sposób dostawy

Koszt

Czas dostawy

Ubezpieczenie

Szczegóły

InPost - Paczkomaty 24

InPost Paczkomat 24/7

od 13,99 zł

24h

do 200 zł

Regulamin przewoźnika

InPost - Kurier

Inpost Kurier

od 14,99 zł

24h

do 200 zł

Regulamin przewoźnika

Kurier STANDARD

Kurier STANDARD

od 14,99 zł

24h

do 200 zł

 Regulamin przewoźnika

Kurier PALETA

Kurier PALETA
(dostawy paletowe)

od 199 zł

2-4 dni

ustalane
indywidualnie

Regulamin przewoźnika



Formy płatności

Płatności elektroniczne oraz tradycyjny przelew bankowy

Formy płatności

Opinie

Na razie nie dodano żadnej opinii.

Napisz swoją opinię

X67BCD321.L12-1

Napisz swoją opinię

Informacje ogólne

Sterownik magistraliKod ID B&R0xDABF
Wewnętrzny moduł I/OKod ID B&R0xDACE
WyjściaDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
Zasilanie I/ODiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
Magistrala obiektowaTyp połączeniaM12, kodowanie D
X2X LinkTyp połączeniaM12, kodowanie B
Wejścia/wyjściaTyp połączenia8x M12, kodowanie A
Zasilanie I/OTyp połączeniaM8, 4-pinowe
Magistrala obiektowaPobór mocy2.5 W
Wewnętrzne I/OPobór mocy3.3 W
Zasilanie X2X LinkPobór mocy20.5 W przy maksymalnej mocy wyjściowej dla podłączonych modułów we/wy
CECertyfikatyTak
UKCACertyfikatyTak
CRA (Cyber Resilience Act)CertyfikatyW przygotowaniu
ATEXCertyfikatyZone 2, II 3G Ex nA IIA T5 Gc ; IP67, Ta = 0 - maks. 60°C ; TÜV 05 ATEX 7201X
ULCertyfikatycULus E115267 ; Przemysłowe urządzenia sterujące
HazLocCertyfikatycCSAus 244665 ; Urządzenia do sterowania procesami ; do stref zagrożonych wybuchem ; Class I, Division 2, Groups ABCD, T5
Wejścia/wyjścia16 kanałów cyfrowych, konfigurowalnych jako wejścia lub wyjścia za pomocą Automation Studio lub punktu danych, wejścia z dodatkowymi funkcjami
Napięcie izolacji między kanałem a magistralą500 V eff
Napięcie znamionowe24 VDC
Zasilanie czujników/elementów wykonawczychPrąd sumaryczny 0.5 A
Wskaźniki stanuFunkcja I/O na kanał, napięcie zasilania, funkcja magistrali
Wyjście mocyZasilanie X2X Link 15 W dla modułów I/O

Interfejsy

Warstwa fizycznaTransmisja10BASE-T/100BASE-TX
PółdupleksTransmisjaTak
Pełny dupleksTransmisjaTak
AutonegocjacjaTransmisjaTak
Auto-MDI/MDIXTransmisjaTak
Magistrala obiektowaMin. czas cyklu1 ms
X2X LinkMin. czas cyklu500 μs
Magistrala obiektowaAdapter EtherNet/IP (slave)
WariantWewnętrzny switch 3x, męskie złącze okrągłe M12, 2 złącza żeńskie na module
Długość liniiMaks. 100 m między 2 stacjami (długość segmentu)
Szybkość transmisji10/100 Mbit/s
Możliwa synchronizacja między systemami magistraliNie

Zasilanie I/O

Zasilanie czujników/elementów wykonawczychPobór mocyMaks. 12 W
Napięcie znamionowe24 VDC
Zakres napięcia18 do 30 VDC
Zintegrowana funkcja ochronnaZabezpieczenie przed zamianą biegunów

Zasilanie czujników/elementów wykonawczych

NapięcieZasilanie I/O minus spadek napięcia dla zabezpieczenia przeciwzwarciowego
Spadek napięcia dla zabezpieczenia przeciwzwarciowego przy 0.5 AMaks. 2 VDC
Prąd sumarycznyMaks. 0.5 A
Odporność na zwarcieTak

Wejścia cyfrowe

SprzętFiltr wejściowy≤10 μs (kanały 1 do 4) / ≤70 µs (kanały 5 do 8)
OprogramowanieFiltr wejściowyDomyślnie 0 ms, konfigurowalny w zakresie od 0 do 25 ms w krokach co 0.2 ms
NiskiPróg przełączania<5 VDC
WysokiPróg przełączania>15 VDC
Charakterystyka wejść wg EN 61131-2Typ 1
Napięcie wejściowe18 do 30 VDC
Prąd wejściowy przy 24 VDCTyp. 4 mA
Obwód wejściowySink
Rezystancja wejściowaTyp. 6 kΩ
Funkcje dodatkoweZliczanie zdarzeń 50 kHz, pomiar bramkowania

Liczniki zdarzeń

Ilość2
Kształt sygnałuImpuls prostokątny
EwaluacjaKażde zbocze opadające, licznik cykliczny
Częstotliwość wejściowaMaks. 50 kHz
Licznik 1Wejście 1
Licznik 2Wejście 3
Częstotliwość zliczaniaMaks. 50 kHz
Rozmiar licznika16-bit

Pomiar czasu bramkowania

WewnętrzneCzęstotliwość zliczania48 MHz, 3 MHz, 187.5 kHz
Ilość1
Kształt sygnałuImpuls prostokątny
EwaluacjaZbocze narastające - Zbocze opadające
Rozmiar licznika16-bit
Długość przerwy między impulsami≥100 µs
Długość impulsu≥20 µs
Obsługiwane wejściaWejście 2 lub wejście 4

Wyjścia cyfrowe

0 → 1Opóźnienie przełączania<400 µs
1 → 0Opóźnienie przełączania<400 µs
Obciążenie rezystancyjneCzęstotliwość przełączaniaMaks. 100 Hz
Obciążenie indukcyjneCzęstotliwość przełączaniaPatrz sekcja "Przełączanie obciążeń indukcyjnych".
WariantFET źródłowy (current-sourcing)
Napięcie przełączaniaZasilanie I/O minus napięcie szczątkowe
Znamionowy prąd wyjściowy0.5 A
Całkowity prąd znamionowy8 A
Obwód wyjściowySource (źródło)
Zabezpieczenie wyjściaWyłączenie termiczne w przypadku przetężenia lub zwarcia, zintegrowane zabezpieczenie do przełączania obciążeń indukcyjnych, zabezpieczenie przed odwrotną polaryzacją zasilania wyjść
Stan diagnostycznyMonitorowanie wyjścia z opóźnieniem 10 ms
Prąd upływu przy wyłączonym wyjściu5 µA
Włączenie po wyłączeniu przeciążeniowymOk. 10 ms (zależy od temperatury modułu)
Napięcie szczątkowe<0.3 V przy prądzie znamionowym 0.5 A
Szczytowy prąd zwarciowy<12 A
Napięcie hamowania przy wyłączaniu obciążeń indukcyjnych50 VDC

Właściwości elektryczne

Izolacja galwanicznaKanał izolowany od magistrali ; EtherNet/IP nieizolowany od magistrali i kanał nieizolowany od kanału

Warunki pracy

DowolnaOrientacja montażuTak
0 do 2000 mWysokość montażu n.p.m.Bez ograniczeń
>2000 mWysokość montażu n.p.m.Obniżenie temperatury otoczenia o 0.5°C na 100 m
Stopień ochrony wg EN 60529IP67

Warunki otoczenia

PracaTemperatura-25 do 60°C
DeratingTemperatura-
PrzechowywanieTemperatura-40 do 85°C
TransportTemperatura-40 do 85°C

Właściwości mechaniczne

SzerokośćWymiary53 mm
WysokośćWymiary155 mm
GłębokośćWymiary42 mm
M8Moment dokręcania połączeńMaks. 0.4 Nm
M12Moment dokręcania połączeńMaks. 0.6 Nm
Masa355 g
