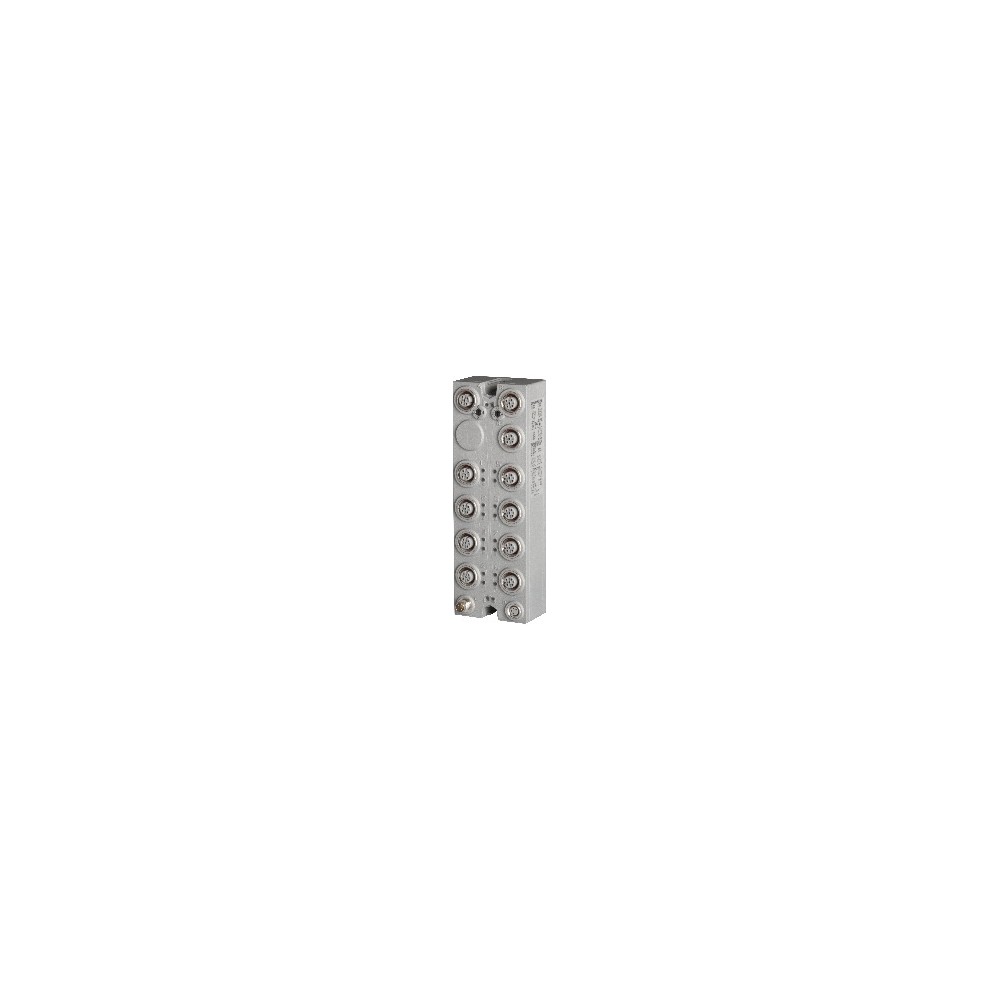

X67BCE321.L12

X67BCE321.L12

0 Opinia(e)
B&R
X67BCE321.L12
Brak w magazynie
4 933,53 zł brutto
4 011,00 zł netto
Dostawa w ciągu 5-30 dni
Ilość

Na zamówienie
Dodaj do porównania
Dodaj do ulubionych


Polityka prywatności



Dostawa i płatność



Zasady zwrotu

Magistrala obiektowa: PROFINET IO

  • Konfiguracja I/O przez magistralę obiektową
  • Klasa zgodności B (RT)
  • Minimalny czas cyklu 1 ms
  • Zintegrowany przełącznik do okablowania wielu urządzeń podrzędnych
  • Tryb pełnego dupleksu 100 Mbit/s
  • Możliwe do 1440 bajtów danych wejściowych i do 1440 bajtów danych wyjściowych
  • Zintegrowana strona WWW
  • Diagnostyka PROFINET i diagnostyka modułu w czasie pracy ze środowiska mastera
  • Diagnostyka modułu i switcha w czasie pracy za pomocą strony WWW lub SNMP
  • 16 kanałów cyfrowych, konfigurowalnych jako wejścia lub wyjścia
  • Zintegrowane połączenie dla dodatkowych 253 modułów przez X2X Link

PROFINET (Process Field Network) to protokół przemysłowej sieci Ethernet. Wykorzystuje TCP/IP i obsługuje czas rzeczywisty. Do sterownika magistrali można podłączać moduły X67 lub inne moduły oparte na X2X Link. Konfiguracje systemów modułowych są optymalnie obsługiwane przez PROFINET. Za pomocą pliku opisu urządzenia (format GSDML) można bardzo łatwo przeprowadzić konfigurację projektu w odpowiednim narzędziu inżynierskim producenta urządzenia nadrzędnego (master).

: X67BCE321.L12
Brak w magazynie

Specyficzne kody

MPN
X67BCE321.L12

Wysyłka w dniu zamówienia

Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy od wtorku do piątku do godziny 14:00, a w poniedziałki do godziny 13:00 jeżeli towar jest w naszym magazynie lokalnym oznacza wysyłkę towaru jeszcze tego samego dnia!



Darmowa dostawa na terenie Polski od 500 zł



Wysyłka na terenie Polski

Sposób dostawy

Koszt

Czas dostawy

Ubezpieczenie

Szczegóły

InPost - Paczkomaty 24

InPost Paczkomat 24/7

od 13,99 zł

24h

do 200 zł

Regulamin przewoźnika

InPost - Kurier

Inpost Kurier

od 14,99 zł

24h

do 200 zł

Regulamin przewoźnika

Kurier STANDARD

Kurier STANDARD

od 14,99 zł

24h

do 200 zł

 Regulamin przewoźnika

Kurier PALETA

Kurier PALETA
(dostawy paletowe)

od 199 zł

2-4 dni

ustalane
indywidualnie

Regulamin przewoźnika



Formy płatności

Płatności elektroniczne oraz tradycyjny przelew bankowy

Formy płatności

Opinie

Na razie nie dodano żadnej opinii.

Napisz swoją opinię

X67BCE321.L12

Napisz swoją opinię

Informacje ogólne

Sterownik magistraliKod ID B&R0xC5E8
Wewnętrzny moduł I/OKod ID B&R0xD9CB
WyjściaDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
Zasilanie I/ODiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
Magistrala obiektowaTyp połączeniaM12, kodowanie D
X2X LinkTyp połączeniaM12, kodowanie B
Wejścia/wyjściaTyp połączenia8x M12, kodowanie A
Zasilanie I/OTyp połączeniaM8, 4-pinowe
Magistrala obiektowaPobór mocy4.2 W
Wewnętrzne I/OPobór mocy2.5 W
Zasilanie X2X LinkPobór mocy24.3 W przy maksymalnej mocy wyjściowej dla podłączonych modułów I/O
CECertyfikatyTak
UKCACertyfikatyTak
CRA (Cyber Resilience Act)CertyfikatyW przygotowaniu
ATEXCertyfikatyZone 2, II 3G Ex nA IIA T5 Gc ; IP67, Ta = 0 - maks. 60°C ; TÜV 05 ATEX 7201X
ULCertyfikatycULus E115267 ; Przemysłowe urządzenia sterujące
HazLocCertyfikatycCSAus 244665 ; Urządzenia do sterowania procesami ; do stref zagrożonych wybuchem ; Class I, Division 2, Groups ABCD, T5
Wejścia/wyjścia16 kanałów cyfrowych, konfigurowalnych jako wejścia lub wyjścia za pomocą oprogramowania, wejścia z dodatkowymi funkcjami
Napięcie izolacji między kanałem a magistralą500 V eff
Napięcie znamionowe24 VDC
Zasilanie czujników/elementów wykonawczychPrąd sumaryczny 0.5 A
Wskaźniki stanuFunkcja I/O na kanał, napięcie zasilania, funkcja magistrali
Wyjście mocyZasilanie X2X Link 15 W dla modułów I/O

Interfejsy

Klasa zgodnościAtrybuty PROFINETB
Klasa wydajnościAtrybuty PROFINETRT
Warstwa fizycznaTransmisja100BASE-TX
PółdupleksTransmisjaTak
Pełny dupleksTransmisjaTak
AutonegocjacjaTransmisjaTak
Auto-MDI/MDIXTransmisjaTak
Magistrala obiektowaMin. czas cyklu1 ms
X2X LinkMin. czas cyklu250 μs
Magistrala obiektowaPROFINET IO slave
Wariant2x interfejs M12 (switch), 2x złącze żeńskie na module
Długość liniiMaks. 100 m między 2 stacjami (długość segmentu)
Szybkość transmisji100 Mbit/s
Możliwa synchronizacja między systemami magistraliTak

Zasilanie I/O

Zasilanie czujników/elementów wykonawczychPobór mocyMaks. 12 W
Napięcie znamionowe24 VDC
Zakres napięcia18 do 30 VDC
Zintegrowana funkcja ochronnaZabezpieczenie przed zamianą biegunów

Zasilanie czujników/elementów wykonawczych

NapięcieZasilanie I/O minus spadek napięcia dla zabezpieczenia przeciwzwarciowego
Spadek napięcia dla zabezpieczenia przeciwzwarciowego przy 0.5 AMaks. 2 VDC
Prąd sumarycznyMaks. 0.5 A
Odporność na zwarcieTak

Wejścia cyfrowe

SprzętFiltr wejściowy≤10 μs (kanały 1 do 4) / ≤70 µs (kanały 5 do 16)
OprogramowanieFiltr wejściowyDomyślnie 0 ms, konfigurowalny w zakresie od 0 do 25 ms w krokach co 0.2 ms
NiskiPróg przełączania<5 VDC
WysokiPróg przełączania>15 VDC
Charakterystyka wejść wg EN 61131-2Typ 1
Napięcie wejściowe18 do 30 VDC
Prąd wejściowy przy 24 VDCTyp. 4 mA
Obwód wejściowySink
Rezystancja wejściowaTyp. 6 kΩ
Funkcje dodatkoweZliczanie zdarzeń 50 kHz, pomiar bramkowania

Liczniki zdarzeń

Ilość2
Kształt sygnałuImpuls prostokątny
EwaluacjaKażde zbocze opadające, licznik cykliczny
Częstotliwość wejściowaMaks. 50 kHz
Licznik 1Wejście 1
Licznik 2Wejście 3
Częstotliwość zliczaniaMaks. 50 kHz
Rozmiar licznika16-bit

Pomiar czasu bramkowania

WewnętrzneCzęstotliwość zliczania48 MHz, 3 MHz, 187.5 kHz
Ilość1
Kształt sygnałuImpuls prostokątny
EwaluacjaZbocze narastające - Zbocze opadające
Rozmiar licznika16-bit
Długość przerwy między impulsami≥100 µs
Długość impulsu≥20 µs
Obsługiwane wejściaWejście 2

Wyjścia cyfrowe

0 → 1Opóźnienie przełączania<400 µs
1 → 0Opóźnienie przełączania<400 µs
Obciążenie rezystancyjneCzęstotliwość przełączaniaMaks. 100 Hz
Obciążenie indukcyjneCzęstotliwość przełączaniaPatrz sekcja "Przełączanie obciążeń indukcyjnych".
WariantFET źródłowy (current-sourcing)
Napięcie przełączaniaZasilanie I/O minus napięcie szczątkowe
Znamionowy prąd wyjściowy0.5 A
Całkowity prąd znamionowy8 A
Obwód wyjściowySource (źródło)
Zabezpieczenie wyjściaWyłączenie termiczne w przypadku przetężenia lub zwarcia, zintegrowane zabezpieczenie do przełączania obciążeń indukcyjnych, zabezpieczenie przed odwrotną polaryzacją zasilania wyjść
Stan diagnostycznyMonitorowanie wyjścia z opóźnieniem 10 ms
Prąd upływu przy wyłączonym wyjściu5 µA
Włączenie po wyłączeniu przeciążeniowymOk. 10 ms (zależy od temperatury modułu)
Napięcie szczątkowe<0.3 V przy prądzie znamionowym 0.5 A
Szczytowy prąd zwarciowy<12 A
Napięcie hamowania przy wyłączaniu obciążeń indukcyjnych50 VDC

Właściwości elektryczne

Izolacja galwanicznaMagistrala izolowana od PROFINET i kanału ; Kanał nieizolowany od kanału

Warunki pracy

DowolnaOrientacja montażuTak
0 do 2000 mWysokość montażu n.p.m.Bez ograniczeń
>2000 mWysokość montażu n.p.m.Obniżenie temperatury otoczenia o 0.5°C na 100 m
Stopień ochrony wg EN 60529IP67

Warunki otoczenia

PracaTemperatura-25 do 60°C
DeratingTemperatura-
PrzechowywanieTemperatura-40 do 85°C
TransportTemperatura-40 do 85°C

Właściwości mechaniczne

SzerokośćWymiary53 mm
WysokośćWymiary155 mm
GłębokośćWymiary42 mm
M8Moment dokręcania połączeńMaks. 0.4 Nm
M12Moment dokręcania połączeńMaks. 0.6 Nm
Masa350 g
