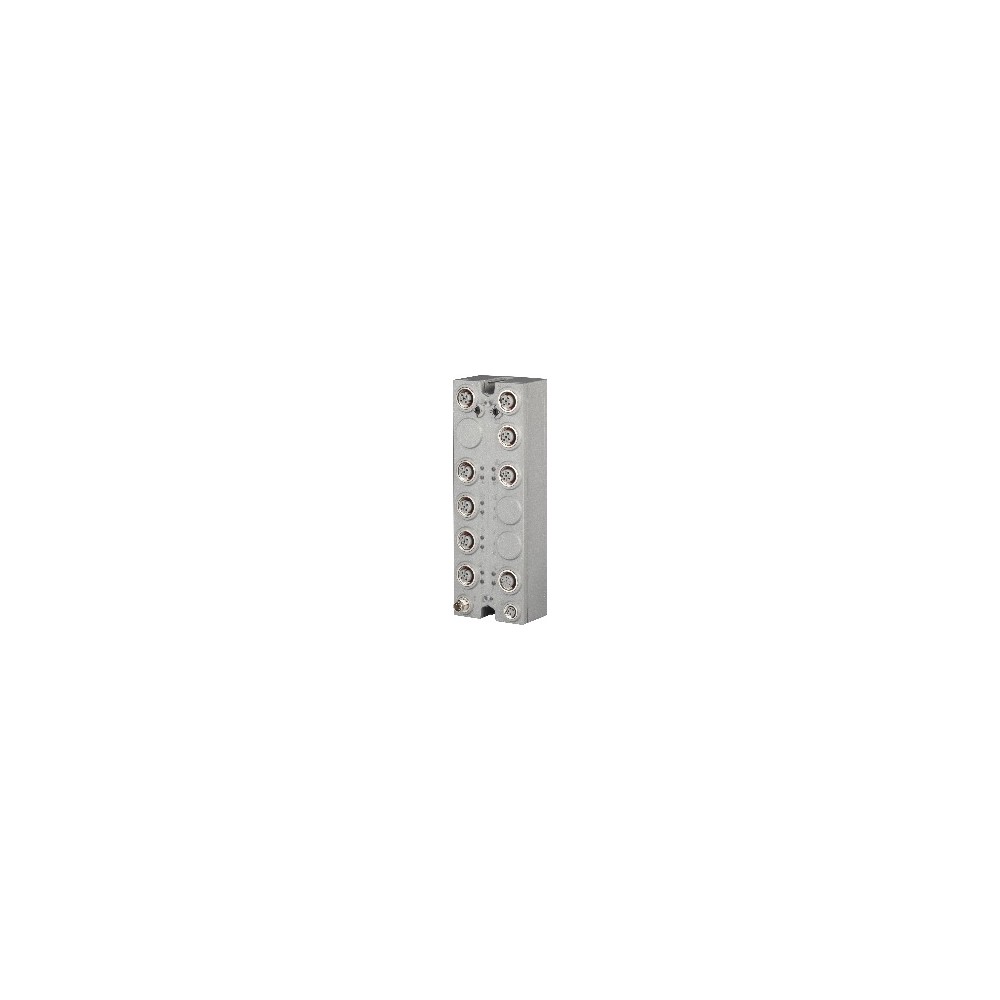

X67BC81RT.L12

X67BC81RT.L12

0 Opinia(e)
B&R
X67BC81RT.L12
Brak w magazynie
4 998,72 zł brutto
4 064,00 zł netto
Dostawa w ciągu 5-30 dni
Ilość

Na zamówienie
Dodaj do porównania
Dodaj do ulubionych


Polityka prywatności



Dostawa i płatność



Zasady zwrotu

POWERLINK

  • Moduł technologii reACTION Technology
  • Zintegrowany hub zapewniający efektywne okablowanie
  • 4 wejścia cyfrowe
  • 5 kanałów cyfrowych, konfigurowalnych jako wejścia lub wyjścia
  • 2 wejścia analogowe ±10 V
  • 1 wejście analogowe ±10 V
  • 1 wejście enkodera inkrementalnego ABR 5 V
  • Zasilanie enkodera 5 V i 24 V zintegrowane w złączu enkodera
  • Konfiguracja we/wy i aktualizacja oprogramowania układowego przez magistralę obiektową
  • Zintegrowane połączenie z lokalnymi rozszerzeniami przez X2X Link dla 250 dodatkowych modułów
  • Czas cyklu konfigurowalny od 200 µs dla rozszerzeń lokalnych

Sterownik magistrali umożliwia podłączenie węzłów we/wy X2X Link do sieci POWERLINK. Możliwa jest również praca cyklu X2X Link synchronicznie 1:1 lub synchronicznie do POWERLINK przy użyciu preskalera. Dodatkowe węzły we/wy X2X Link (moduły X67 lub inne moduły oparte na X2X Link) można podłączyć za pomocą zintegrowanego złącza X2X Link. Pod względem mechanicznym sieć POWERLINK jest podłączana za pośrednictwem standardowego złącza Ethernet M12 z kodowaniem D o stopniu ochrony IP67. POWERLINK to standardowy protokół dla sieci Fast Ethernet charakteryzujący się cechami twardego czasu rzeczywistego. Grupa normalizacyjna POWERLINK Standardization Group (EPSG) zapewnia otwartość standardu i jego ciągły rozwój:: www.ethernet-powerlink.org. Ultraszybka technologia reACTION Technology umożliwia sterowanie kanałami we/wy z czasami reakcji do 1 μs. Wszystkie polecenia, które można wykorzystać w programach reACTION, są dostarczane jako bloki funkcyjne w specjalnych bibliotekach (np. AsIORTI). Programowanie za pomocą standardowego edytora schematów bloków funkcyjnych (FBD) w Automation Studio jest zgodne z normą IEC 61131-3.

: X67BC81RT.L12
Brak w magazynie

Specyficzne kody

MPN
X67BC81RT.L12

Wysyłka w dniu zamówienia

Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy od wtorku do piątku do godziny 14:00, a w poniedziałki do godziny 13:00 jeżeli towar jest w naszym magazynie lokalnym oznacza wysyłkę towaru jeszcze tego samego dnia!



Darmowa dostawa na terenie Polski od 500 zł



Wysyłka na terenie Polski

Sposób dostawy

Koszt

Czas dostawy

Ubezpieczenie

Szczegóły

InPost - Paczkomaty 24

InPost Paczkomat 24/7

od 13,99 zł

24h

do 200 zł

Regulamin przewoźnika

InPost - Kurier

Inpost Kurier

od 14,99 zł

24h

do 200 zł

Regulamin przewoźnika

Kurier STANDARD

Kurier STANDARD

od 14,99 zł

24h

do 200 zł

 Regulamin przewoźnika

Kurier PALETA

Kurier PALETA
(dostawy paletowe)

od 199 zł

2-4 dni

ustalane
indywidualnie

Regulamin przewoźnika



Formy płatności

Płatności elektroniczne oraz tradycyjny przelew bankowy

Formy płatności

Opinie

Na razie nie dodano żadnej opinii.

Napisz swoją opinię

X67BC81RT.L12

Napisz swoją opinię

Informacje ogólne

Sterownik magistraliKod ID B&R0xE2DC
Wewnętrzny moduł I/OKod ID B&R0xE2DF
WyjściaDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
Zasilanie I/ODiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
Dynamic node allocation (DNA)WsparcieTak
Kanały we/wy obsługujące technologię reACTIONWsparcieTak
Magistrala obiektowaTyp połączeniaM12, kodowanie D
X2X LinkTyp połączeniaM12, kodowanie B
Wejścia/wyjściaTyp połączeniaM12, 5-pinowe, kodowanie A
EnkoderTyp połączeniaM12, 12-pinowe, kodowanie A
Zasilanie I/OTyp połączeniaM8, 4-pinowe
Magistrala obiektowaPobór mocy4.6 W
Wewnętrzne I/OPobór mocy6 W
Zasilanie X2X LinkPobór mocy19.6 W przy maksymalnej mocy wyjściowej dla podłączonych modułów I/O
TypPamięć aplikacjiPamięć flash 16 Mbit
Czas przechowywania danychPamięć aplikacji20 lat przy 55°C
Gwarantowane cykle kasowania/zapisuPamięć aplikacji100,000
CECertyfikatyTak
UKCACertyfikatyTak
CRA (Cyber Resilience Act)CertyfikatyW przygotowaniu
ATEXCertyfikatyZone 2, II 3G Ex nA IIA T5 Gc ; IP67, Ta = 0 - maks. 60°C ; TÜV 05 ATEX 7201X
ULCertyfikatycULus E115267 ; Przemysłowe urządzenia sterujące
HazLocCertyfikatycCSAus 244665 ; Urządzenia do sterowania procesami ; do stref zagrożonych wybuchem ; Class I, Division 2, Groups ABCD, T5
Wejścia/wyjścia4 wejścia cyfrowe, ; 2 kanały cyfrowe, konfigurowalne jako wejścia lub wyjścia za pomocą oprogramowania, ; 2 wejścia analogowe, ; 1 wyjście analogowe, ; 1 wejście ABR, możliwe do użycia także jako wejścia/wyjścia różnicowe 5 V, ; wejścia ze specjalną funkcją
Napięcie izolacji między kanałem a magistralą500 V eff
Napięcie znamionowe24 VDC
Wskaźniki stanuFunkcja I/O na kanał, napięcie zasilania, funkcja magistrali
Wyjście mocyZasilanie X2X Link 15 W dla modułów I/O

Interfejsy

Warstwa fizycznaTransmisja100BASE-TX
PółdupleksTransmisjaTak
Pełny dupleksTransmisjaNie
AutonegocjacjaTransmisjaTak
Auto-MDI/MDIXTransmisjaTak
Magistrala obiektowaMin. czas cyklu200 μs
X2X LinkMin. czas cyklu200 μs
Magistrala obiektowaWęzeł kontrolowany POWERLINK (V1/V2)
Wariant2x złącze okrągłe M12 (koncentrator), 2x złącze żeńskie na module
Długość liniiMaks. 100 m między 2 stacjami (długość segmentu)
Szybkość transmisji100 Mbit/s
Opóźnienie propagacji koncentratora0.96 do 1 µs
Możliwa synchronizacja między systemami magistraliTak

Złącze 8 zasilania enkodera

5 VDCWewnętrzne modułu, maks. prąd sumaryczny 0.3 A
24 VDCWewnętrzne modułu, maks. prąd sumaryczny 0.5 A

Zasilanie I/O

Zasilanie czujników/elementów wykonawczychPobór mocyMaks. 12 W
Napięcie znamionowe24 VDC
Zakres napięcia18 do 30 VDC
Zintegrowana funkcja ochronnaZabezpieczenie przed zamianą biegunów

Zasilanie czujników/elementów wykonawczych

NapięcieZasilanie I/O minus spadek napięcia dla zabezpieczenia przeciwzwarciowego
Spadek napięcia dla zabezpieczenia przeciwzwarciowego przy 0.5 AMaks. 2 VDC
Prąd sumarycznyMaks. 0.5 A
Odporność na zwarcieTak

Enkoder inkrementalny ABR

Ilość1
Wejścia enkoderoweDI 5 do DI 7, 5 V, symetryczne ; DI 1 do DI 4 oraz DI 8 do DI 9, 24 V, asymetryczne
Rozmiar licznika32-bit
Częstotliwość wejściowaDI 1 do DI 7: 250 kHz ; DI 8 i DI 9: 100 kHz
Ewaluacja4x
Zasilanie enkodera5 V: Wewnętrzne modułu, maks. 0.3 A ; 24 V: Wewnętrzne modułu, maks. 0.5 A
Charakterystyka przeciążeniowa zasilania enkoderaOdporność na zwarcia, odporność na przeciążenia

Wejścia cyfrowe 5 VDC

SprzętFiltr wejściowyBrak filtra wejściowego
OprogramowanieFiltr wejściowyDomyślnie 200 ns, konfigurowalny w zakresie od 200 ns do 5 ms w krokach co 20 ns
Napięcie znamionowe5 VDC
Obwód wejściowyRóżnicowe
Napięcie izolacji między enkoderem a magistralą500 V eff

Wejścia cyfrowe 24 VDC

SprzętFiltr wejściowy≤50 ns
OprogramowanieFiltr wejściowyDomyślnie 200 ns, konfigurowalny w zakresie od 200 ns do 5 ms w krokach co 20 ns
Kanał 1 i 2Prąd wejściowy przy 24 VDCTyp. 9 mA
Kanał 3 i 4Prąd wejściowy przy 24 VDCTyp. 3 mA
Kanał 8 i 9Prąd wejściowy przy 24 VDCTyp. 1 mA
Kanał 1 i 2Rezystancja wejściowaTyp. 3 kΩ
Kanał 3 i 4Rezystancja wejściowaTyp. 8 kΩ
Kanał 8 i 9Rezystancja wejściowaTyp. 40 kΩ
NiskiPróg przełączania<5 VDC
WysokiPróg przełączania<15 VDC
Napięcie znamionowe24 VDC
Charakterystyka wejść wg EN 61131-2Typ 1
Obwód wejściowySink
Napięcie wejściowe24 VDC -15/+20%
Zasilanie czujnikówPrąd sumaryczny 0.5 A
Napięcie izolacji między kanałem a magistralą500 V eff

Wejścia analogowe

Przekroczenie dolneWartość cyfrowa na wyjściu podczas przeciążenia0x8001
Przekroczenie górneWartość cyfrowa na wyjściu podczas przeciążenia0x7FFF
WzmocnienieMaks. błąd0.1%
OffsetMaks. błąd0.05%
WzmocnienieMaks. dryf przy 25°C0.01%/°C
OffsetMaks. dryf przy 25°C0.0075% / °C
Wejście±10 V
Typ wejściaSingle-ended
Rozdzielczość przetwornika cyfrowego12-bit
Czas konwersji5 µs dla obu wejść
Format wyjściowyINT
Zabezpieczenie wejściaZabezpieczenie przed podłączeniem napięcia zasilania
Wykrywanie przerwy w obwodzieTak, za pomocą oprogramowania
Zabezpieczenie przed zamianą biegunówTak
Dopuszczalny sygnał wejściowy±30 V
Metoda przetwarzaniaSukcesywna aproksymacja
Przesłuch między kanałami-70 dB
Nieliniowość<0.0062%
Napięcie izolacji między kanałem a magistralą500 V eff , 1 min

Wyjścia cyfrowe 5 VDC

Zabezpieczenie wyjściaZabezpieczenie przeciwzwarciowe
WariantRóżnicowe
Napięcie znamionowe5 VDC
Prąd wyjściowyMaks. 65 mA
Stan diagnostycznyMonitorowanie wyjść
Częstotliwość przełączaniaMaks. 500 kHz

Wyjścia cyfrowe 24 VDC

Obciążenie rezystancyjneCzęstotliwość przełączaniaMaks. 100 kHz
Obciążenie indukcyjneCzęstotliwość przełączaniaMaks. 100 kHz
0 → 1Opóźnienie przełączania<1 µs
1 → 0Opóźnienie przełączania<1 µs
Napięcie znamionowe24 VDC
Znamionowy prąd wyjściowy0.4 A
WariantPush/Pull
Zabezpieczenie wyjściaWyłączenie termiczne w przypadku przetężenia lub zwarcia
Napięcie hamowania przy wyłączaniu obciążeń indukcyjnych50 VDC
Stan diagnostycznyMonitorowanie przeciążenia
Załączenie w przypadku wyłączenia przeciążeniowego lub zwarciowegoOk. 25 ms
Szczytowy prąd zwarciowy<1 A
Napięcie przełączania24 VDC (-15/+20%)
Napięcie izolacji między kanałem a magistralą500 V eff

Wyjścia analogowe

WzmocnienieMaks. błąd0.15%
OffsetMaks. błąd0.05%
Ograniczenie prądoweOdporność na zwarcie±40 mA
Do zasilania elementu wykonawczego lub I/OOdporność na zwarcieTak
Do GNDOdporność na zwarcieTak
WzmocnienieMaks. błąd przy 25°C i obciążeniu 10 kΩ0.15%
OffsetMaks. błąd przy 25°C i obciążeniu 10 kΩ0.05%
Wyjście±10 V
Rozdzielczość przetwornika cyfrowego12-bit
Czas konwersji2 µs
Czas ustalania przy zmianie wyjścia w całym zakresie2.5 µs
Zachowanie przy włączaniu/wyłączaniuWewnętrzny przekaźnik zezwolenia na rozruch
Zabezpieczenie wyjściaOdporność na zwarcie
Format wyjściowyPrzykład: INT 0x8001 - 0x7FFF / 1 LSB = 0x0010 = 4.882 mV
Obciążenie na kanałMaks. ±10 mA, obciążenie ≥1 kΩ
Filtr wyjściowyFiltr dolnoprzepustowy 1. rzędu / częstotliwość graniczna 2.5 kHz
Maks. dryft wzmocnienia0.012%/°C
Maks. dryft offsetu0.001%/°C
Błąd spowodowany zmianą obciążeniaMaks. 0.01%, od 10 MΩ → 1 kΩ, rezystancyjne
Nieliniowość<0.15%
Napięcie izolacji między kanałem a magistralą500 V eff , 1 min
Reakcja wyjścia przy włączeniu/wyłączeniu zasilaniaPrzekaźnik zezwolenia jest włączany przy zdefiniowanej wartości ≠ 0, ustawienie domyślne = 10 kΩ do GND

Właściwości elektryczne

Izolacja galwanicznaMagistrala izolowana od POWERLINK i kanału ; Kanał nieizolowany od kanału

Warunki pracy

DowolnaOrientacja montażuTak
0 do 2000 mWysokość montażu n.p.m.Bez ograniczeń
>2000 mWysokość montażu n.p.m.Obniżenie temperatury otoczenia o 0.5°C na 100 m
Stopień ochrony wg EN 60529IP67

Warunki otoczenia

PracaTemperatura-25 do 60°C
DeratingTemperatura-
PrzechowywanieTemperatura-40 do 85°C
TransportTemperatura-40 do 85°C

Właściwości mechaniczne

SzerokośćWymiary53 mm
WysokośćWymiary155 mm
GłębokośćWymiary42 mm
M8Moment dokręcania połączeńMaks. 0.4 Nm
M12Moment dokręcania połączeńMaks. 0.6 Nm
Masa320 g
