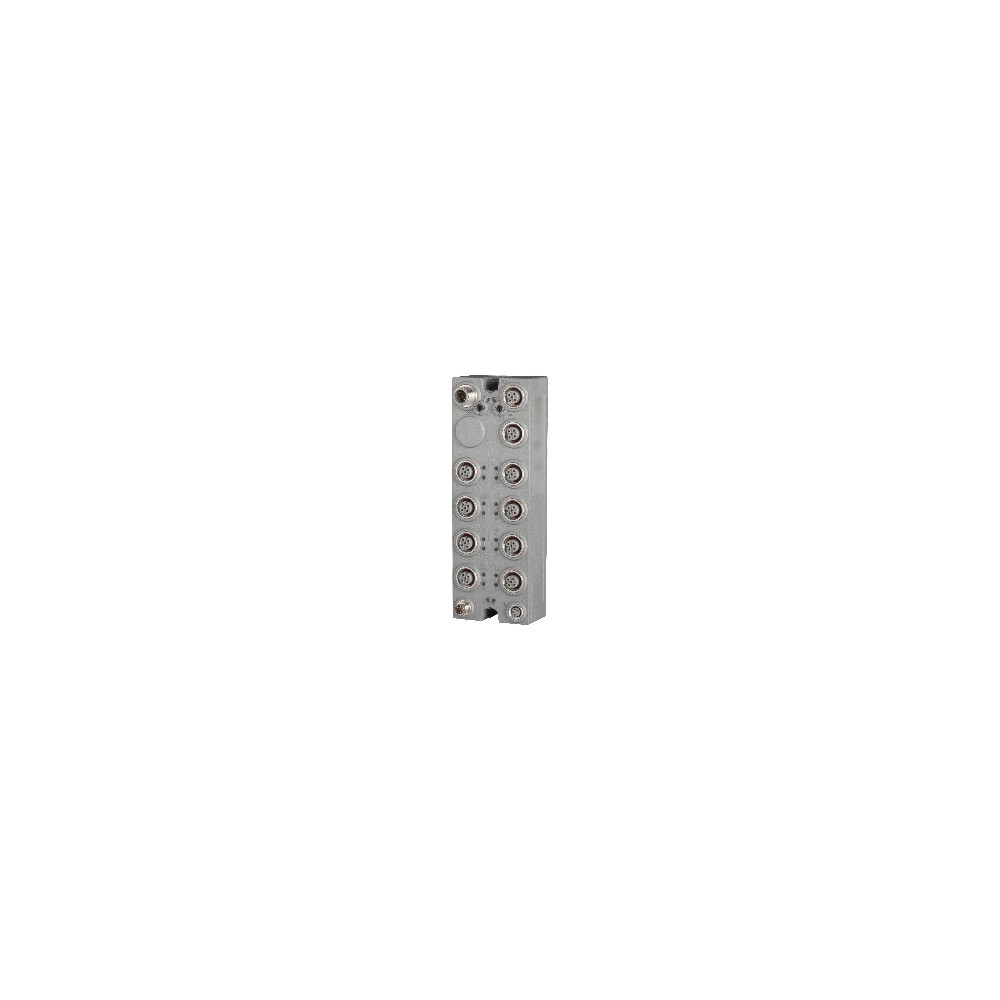

X67BC6321.L12

X67BC6321.L12

0 Opinia(e)
B&R
X67BC6321.L12
Brak w magazynie
4 275,48 zł brutto
3 476,00 zł netto
Dostawa w ciągu 5-30 dni
Ilość

Na zamówienie
Dodaj do porównania
Dodaj do ulubionych


Polityka prywatności



Dostawa i płatność



Zasady zwrotu

Magistrala obiektowa: PROFIBUS DP

  • Zintegrowany trójnik Y do podłączenia magistrali obiektowej
  • 16 kanałów cyfrowych, konfigurowalnych jako wejścia lub wyjścia
  • Złącza M12
  • Prosta konfiguracja I/O przez magistralę obiektową
  • Zintegrowane połączenie z lokalnymi rozszerzeniami przez X2X Link dla 63 dodatkowych modułów
  • Konfigurowalny cykl I/O (0.2 do 1 ms)

PROFIBUS DP bazuje na warstwie fizycznej interfejsu RS485. Transmisja danych jest sterowana za pomocą hybrydowej procedury dostępu do magistrali: stacje aktywne uzyskują uprawnienia komunikacyjne za pośrednictwem procedury przekazywania tokena (token passing) i mogą wówczas uzyskiwać dostęp do wszystkich stacji w sieci zgodnie z zasadą master-slave. Maksymalny czas obiegu tokena można skonfigurować, co zapewnia zdefiniowany czas cyklu. Dostęp reprezentuje różne usługi dla użytkownika zarówno dla cyklicznej, jak i acyklicznej transmisji danych. Ten sterownik magistrali umożliwia podłączenie węzłów we/wy X2X Link do sieci PROFIBUS DP. Obsługuje sieć PROFIBUS DP ze wszystkimi jej opcjami oraz innymi dodatkowymi właściwościami. Oprócz diagnostyki urządzenia, modułu i kanału przewidzianej w standardzie PROFIBUS, możliwe jest również na przykład przełączenie na opcję diagnostyki gniazd w formacie S7. Do sterownika magistrali można podłączać moduły X67 lub inne moduły oparte na X2X Link. Konfiguracja systemu modułowego jest optymalnie obsługiwana przez PROFIBUS DP. W przypadku modułów wielofunkcyjnych sterownik magistrali obsługuje wyłącznie domyślny model funkcji w przypadku automatycznej konfiguracji przez sterownik magistrali (patrz odpowiedni opis modułu).

: X67BC6321.L12
Brak w magazynie

Specyficzne kody

MPN
X67BC6321.L12

Wysyłka w dniu zamówienia

Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy od wtorku do piątku do godziny 14:00, a w poniedziałki do godziny 13:00 jeżeli towar jest w naszym magazynie lokalnym oznacza wysyłkę towaru jeszcze tego samego dnia!



Darmowa dostawa na terenie Polski od 500 zł



Wysyłka na terenie Polski

Sposób dostawy

Koszt

Czas dostawy

Ubezpieczenie

Szczegóły

InPost - Paczkomaty 24

InPost Paczkomat 24/7

od 13,99 zł

24h

do 200 zł

Regulamin przewoźnika

InPost - Kurier

Inpost Kurier

od 14,99 zł

24h

do 200 zł

Regulamin przewoźnika

Kurier STANDARD

Kurier STANDARD

od 14,99 zł

24h

do 200 zł

 Regulamin przewoźnika

Kurier PALETA

Kurier PALETA
(dostawy paletowe)

od 199 zł

2-4 dni

ustalane
indywidualnie

Regulamin przewoźnika



Formy płatności

Płatności elektroniczne oraz tradycyjny przelew bankowy

Formy płatności

Opinie

Na razie nie dodano żadnej opinii.

Napisz swoją opinię

X67BC6321.L12

Napisz swoją opinię

Informacje ogólne

Sterownik magistraliKod ID B&R0x1AEC
Wewnętrzny moduł I/OKod ID B&R0x1A1D
WyjściaDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
Zasilanie I/ODiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
Magistrala obiektowaTyp połączeniaM12, kodowanie B
X2X LinkTyp połączeniaM12, kodowanie B
Wejścia/wyjściaTyp połączenia8x M12, kodowanie A
Zasilanie I/OTyp połączeniaM8, 4-pinowe
Magistrala obiektowaPobór mocy3.25 W
Wewnętrzne I/OPobór mocy2.04 W
Zasilanie X2X LinkPobór mocy23.63 W przy maksymalnej mocy wyjściowej dla podłączonych modułów I/O
CECertyfikatyTak
UKCACertyfikatyTak
CRA (Cyber Resilience Act)CertyfikatyW przygotowaniu
ATEXCertyfikatyZone 2, II 3G Ex nA IIA T5 Gc ; IP67, Ta = 0 - maks. 60°C ; TÜV 05 ATEX 7201X
ULCertyfikatycULus E115267 ; Przemysłowe urządzenia sterujące
HazLocCertyfikatycCSAus 244665 ; Urządzenia do sterowania procesami ; do stref zagrożonych wybuchem ; Class I, Division 2, Groups ABCD, T5
KCCertyfikatyTak
Wejścia/wyjścia16 kanałów cyfrowych, konfigurowalnych jako wejścia lub wyjścia za pomocą oprogramowania, wejścia z dodatkowymi funkcjami
Napięcie izolacji między kanałem a magistralą500 V eff
Napięcie znamionowe24 VDC
Zasilanie czujników/elementów wykonawczychPrąd sumaryczny 0.5 A
Wskaźniki stanuFunkcja I/O na kanał, napięcie zasilania, funkcja magistrali
Wyjście mocyZasilanie X2X Link 15 W dla modułów I/O

Interfejsy

Magistrala obiektowaMin. czas cykluBez ograniczeń
X2X LinkMin. czas cyklu400 μs
Magistrala obiektowaPROFIBUS DP V0
Wykonanie2x interfejs M12 dla złącza Y zintegrowanego w module
Maks. odległość1200 m
Szybkość transmisjiMaks. 12 Mbit/s
Domyślna prędkość transmisjiAutomatyczne wykrywanie prędkości transmisji
Możliwa synchronizacja między systemami magistraliNie
Identyfikator PROFIBUS DP0xBC61
Rezystor terminującyMożliwość opcjonalnego przykręcenia do zintegrowanego złącza Y

Zasilanie I/O

Zasilanie czujników/elementów wykonawczychPobór mocyMaks. 12 W
Napięcie znamionowe24 VDC
Zakres napięcia18 do 30 VDC
Zintegrowana funkcja ochronnaZabezpieczenie przed zamianą biegunów

Zasilanie czujników/elementów wykonawczych

NapięcieZasilanie I/O minus spadek napięcia dla zabezpieczenia przeciwzwarciowego
Spadek napięcia dla zabezpieczenia przeciwzwarciowego przy 0.5 AMaks. 2 VDC
Prąd sumarycznyMaks. 0.5 A
Odporność na zwarcieTak

Wejścia cyfrowe

SprzętFiltr wejściowy≤10 μs (kanały 1 do 4) / ≤70 µs (kanały 5 do 16)
OprogramowanieFiltr wejściowyDomyślnie 0 ms, konfigurowalny w zakresie od 0 do 25 ms w krokach co 0.2 ms
NiskiPróg przełączania<5 VDC
WysokiPróg przełączania>15 VDC
Charakterystyka wejść wg EN 61131-2Typ 1
Napięcie wejściowe18 do 30 VDC
Prąd wejściowy przy 24 VDCTyp. 4 mA
Obwód wejściowySink
Rezystancja wejściowaTyp. 6 kΩ
Funkcje dodatkoweZliczanie zdarzeń 50 kHz, pomiar bramkowania

Liczniki zdarzeń

Ilość2
Kształt sygnałuImpuls prostokątny
EwaluacjaKażde zbocze opadające, licznik cykliczny
Częstotliwość wejściowaMaks. 50 kHz
Licznik 1Wejście 1
Licznik 2Wejście 3
Częstotliwość zliczaniaMaks. 50 kHz
Rozmiar licznika16-bit

Pomiar czasu bramkowania

WewnętrzneCzęstotliwość zliczania48 MHz, 3 MHz, 187.5 kHz
Ilość1
Kształt sygnałuImpuls prostokątny
EwaluacjaZbocze narastające - Zbocze opadające
Rozmiar licznika16-bit
Długość przerwy między impulsami≥100 µs
Długość impulsu≥20 µs
Obsługiwane wejściaWejście 2 lub wejście 4

Wyjścia cyfrowe

0 → 1Opóźnienie przełączania<400 µs
1 → 0Opóźnienie przełączania<400 µs
Obciążenie rezystancyjneCzęstotliwość przełączaniaMaks. 100 Hz
Obciążenie indukcyjneCzęstotliwość przełączaniaPatrz sekcja "Przełączanie obciążeń indukcyjnych".
WykonanieFET źródłowy (current-sourcing)
Napięcie przełączaniaZasilanie I/O minus napięcie szczątkowe
Znamionowy prąd wyjściowy0.5 A
Całkowity prąd znamionowy8 A
Obwód wyjściowySource (źródło)
Zabezpieczenie wyjściaWyłączenie termiczne w przypadku przetężenia lub zwarcia, zintegrowane zabezpieczenie do przełączania obciążeń indukcyjnych, zabezpieczenie przed odwrotną polaryzacją zasilania wyjść
Stan diagnostycznyMonitorowanie wyjścia z opóźnieniem 10 ms
Prąd upływu przy wyłączonym wyjściu5 µA
Włączenie po wyłączeniu przeciążeniowymOk. 10 ms (zależy od temperatury modułu)
Napięcie szczątkowe<0.3 V przy prądzie znamionowym 0.5 A
Szczytowy prąd zwarciowy<12 A
Napięcie hamowania przy wyłączaniu obciążeń indukcyjnych50 VDC

Właściwości elektryczne

Izolacja galwanicznaKanał odizolowany od PROFIBUS i magistrali ; PROFIBUS nieodizolowany od magistrali i kanał nieodizolowany od kanału

Warunki pracy

DowolnaOrientacja montażuTak
0 do 2000 mWysokość montażu n.p.m.Bez ograniczeń
>2000 mWysokość montażu n.p.m.Obniżenie temperatury otoczenia o 0.5°C na 100 m
Stopień ochrony wg EN 60529IP67

Warunki otoczenia

PracaTemperatura-25 do 60°C
DeratingTemperatura-
PrzechowywanieTemperatura-40 do 85°C
TransportTemperatura-40 do 85°C

Właściwości mechaniczne

SzerokośćWymiary53 mm
WysokośćWymiary155 mm
GłębokośćWymiary42 mm
M8Moment dokręcania połączeńMaks. 0.4 Nm
M12Moment dokręcania połączeńMaks. 0.6 Nm
Masa375 g
