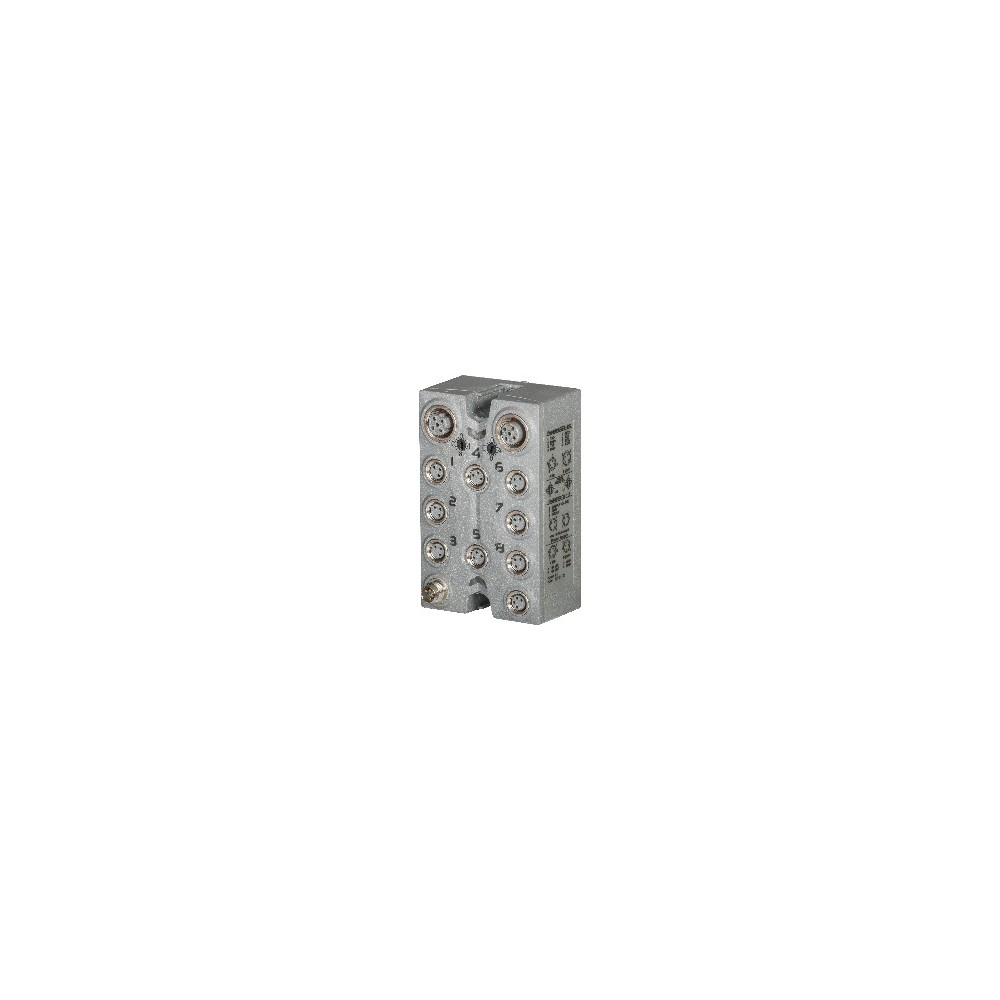

X67BC8331

X67BC8331

0 Opinia(e)
B&R
X67BC8331
Brak w magazynie
3 526,41 zł brutto
2 867,00 zł netto
Dostawa w ciągu 5-30 dni
Ilość

Na zamówienie
Dodaj do porównania
Dodaj do ulubionych


Polityka prywatności



Dostawa i płatność



Zasady zwrotu

POWERLINK V1/V2

  • 8 kanałów cyfrowych, konfigurowalnych jako wejścia lub wyjścia
  • Konfiguracja we/wy i aktualizacja oprogramowania układowego przez magistralę obiektową
  • Zintegrowane połączenie z lokalnym rozszerzeniem przez X2X Link dla maksymalnie 250 dodatkowych modułów
  • Konfigurowalny cykl I/O (od 200 µs)

Sterownik magistrali umożliwia podłączenie węzłów we/wy X2X Link do sieci POWERLINK. Możliwa jest również praca cyklu X2X Link synchronicznie 1:1 lub synchronicznie do POWERLINK przy użyciu preskalera. Dodatkowe węzły we/wy X2X Link (moduły X67 lub inne moduły oparte na X2X Link) można podłączyć za pomocą zintegrowanego złącza X2X Link. Pod względem mechanicznym sieć POWERLINK jest podłączana za pośrednictwem standardowego złącza Ethernet M12 z kodowaniem D o stopniu ochrony IP67. POWERLINK to standardowy protokół dla sieci Fast Ethernet charakteryzujący się cechami twardego czasu rzeczywistego. Grupa normalizacyjna POWERLINK Standardization Group (EPSG) zapewnia otwartość standardu i jego ciągły rozwój:: www.ethernet-powerlink.org.

: X67BC8331
Brak w magazynie

Specyficzne kody

MPN
X67BC8331

Wysyłka w dniu zamówienia

Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy od wtorku do piątku do godziny 14:00, a w poniedziałki do godziny 13:00 jeżeli towar jest w naszym magazynie lokalnym oznacza wysyłkę towaru jeszcze tego samego dnia!



Darmowa dostawa na terenie Polski od 500 zł



Wysyłka na terenie Polski

Sposób dostawy

Koszt

Czas dostawy

Ubezpieczenie

Szczegóły

InPost - Paczkomaty 24

InPost Paczkomat 24/7

od 13,99 zł

24h

do 200 zł

Regulamin przewoźnika

InPost - Kurier

Inpost Kurier

od 14,99 zł

24h

do 200 zł

Regulamin przewoźnika

Kurier STANDARD

Kurier STANDARD

od 14,99 zł

24h

do 200 zł

 Regulamin przewoźnika

Kurier PALETA

Kurier PALETA
(dostawy paletowe)

od 199 zł

2-4 dni

ustalane
indywidualnie

Regulamin przewoźnika



Formy płatności

Płatności elektroniczne oraz tradycyjny przelew bankowy

Formy płatności

Opinie

Na razie nie dodano żadnej opinii.

Napisz swoją opinię

X67BC8331

Napisz swoją opinię

Informacje ogólne

Sterownik magistraliKod ID B&R0xA7A5
Wewnętrzny moduł I/OKod ID B&R0x1311
WyjściaDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
Zasilanie I/ODiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
Dynamic node allocation (DNA)WsparcieTak
Magistrala obiektowaTyp połączeniaM12, kodowanie D
X2X LinkTyp połączeniaM12, kodowanie B
Wejścia/wyjściaTyp połączenia8x M8, 3-pinowe
Zasilanie I/OTyp połączeniaM8, 4-pinowe
Magistrala obiektowaPobór mocy3.5 W
Wewnętrzne I/OPobór mocy2.5 W
Zasilanie X2X LinkPobór mocy4.2 W przy maksymalnej mocy wyjściowej dla podłączonych modułów I/O
CECertyfikatyTak
UKCACertyfikatyTak
CRA (Cyber Resilience Act)CertyfikatyW przygotowaniu
ATEXCertyfikatyZone 2, II 3G Ex nA IIA T5 Gc ; IP67, Ta = 0 - maks. 60°C ; TÜV 05 ATEX 7201X
ULCertyfikatycULus E115267 ; Przemysłowe urządzenia sterujące
HazLocCertyfikatycCSAus 244665 ; Urządzenia do sterowania procesami ; do stref zagrożonych wybuchem ; Class I, Division 2, Groups ABCD, T5
KCCertyfikatyTak
Wejścia/wyjścia8 kanałów cyfrowych, konfigurowalnych jako wejścia lub wyjścia za pomocą oprogramowania, wejścia z dodatkowymi funkcjami
Napięcie izolacji między kanałem a magistralą860 V eff
Napięcie znamionowe24 VDC
Zasilanie czujników/elementów wykonawczychPrąd sumaryczny 0.5 A
Wskaźniki stanuFunkcja I/O na kanał, napięcie zasilania, funkcja magistrali
Wyjście mocyZasilanie 3 W X2X Link dla modułów I/O

Interfejsy

Warstwa fizycznaTransmisja100BASE-TX
PółdupleksTransmisjaTak
Pełny dupleksTransmisjaNie
AutonegocjacjaTransmisjaTak
Auto-MDI/MDIXTransmisjaTak
Magistrala obiektowaMin. czas cyklu200 μs
X2X LinkMin. czas cyklu200 μs
Magistrala obiektowaWęzeł kontrolowany POWERLINK (V1/V2)
TypTyp 2
WariantInterfejs M12 (złącze żeńskie na module)
Długość liniiMaks. 100 m między 2 stacjami (długość segmentu)
Szybkość transmisji100 Mbit/s
Możliwa synchronizacja między systemami magistraliTak

Zasilanie I/O

Zasilanie czujników/elementów wykonawczychPobór mocyMaks. 12 W
Napięcie znamionowe24 VDC
Zakres napięcia18 do 30 VDC
Zintegrowana funkcja ochronnaZabezpieczenie przed zamianą biegunów

Zasilanie czujników/elementów wykonawczych

NapięcieZasilanie I/O minus spadek napięcia dla zabezpieczenia przeciwzwarciowego
Spadek napięcia dla zabezpieczenia przeciwzwarciowego przy 0.5 AMaks. 2 VDC
Prąd sumarycznyMaks. 0.5 A
Odporność na zwarcieTak

Wejścia cyfrowe

SprzętFiltr wejściowy≤10 μs (kanały 1 do 4) / ≤70 µs (kanały 5 do 8)
OprogramowanieFiltr wejściowyDomyślnie 0 ms, konfigurowalny w zakresie od 0 do 25 ms w krokach co 0.2 ms
NiskiPróg przełączania<5 VDC
WysokiPróg przełączania>15 VDC
Charakterystyka wejść wg EN 61131-2Typ 1
Napięcie wejściowe18 do 30 VDC
Prąd wejściowy przy 24 VDCTyp. 4 mA
Obwód wejściowySink
Rezystancja wejściowaTyp. 6 kΩ

Wyjścia cyfrowe

0 → 1Opóźnienie przełączania<250 µs
1 → 0Opóźnienie przełączania<270 µs
Obciążenie rezystancyjneCzęstotliwość przełączaniaMaks. 100 Hz
Obciążenie indukcyjneCzęstotliwość przełączaniaPatrz sekcja "Przełączanie obciążeń indukcyjnych".
WariantFET źródłowy (current-sourcing)
Napięcie przełączaniaZasilanie I/O minus napięcie szczątkowe
Znamionowy prąd wyjściowy2 A
Całkowity prąd znamionowy8 A
Obwód wyjściowySource (źródło)
Zabezpieczenie wyjściaWyłączenie termiczne w przypadku przetężenia lub zwarcia, zintegrowane zabezpieczenie do przełączania obciążeń indukcyjnych, zabezpieczenie przed odwrotną polaryzacją zasilania wyjść
Stan diagnostycznyMonitorowanie wyjścia z opóźnieniem 10 ms
Prąd upływu przy wyłączonym wyjściu5 µA
Włączenie po wyłączeniu przeciążeniowymOk. 10 ms (zależy od temperatury modułu)
Napięcie szczątkowe<0.5 V przy prądzie znamionowym 2 A
Szczytowy prąd zwarciowy<21 A
Napięcie hamowania przy wyłączaniu obciążeń indukcyjnych50 VDC

Właściwości elektryczne

Izolacja galwanicznaMagistrala izolowana od POWERLINK i kanału ; Kanał nieizolowany od kanału

Warunki pracy

DowolnaOrientacja montażuTak
Wysokość montażu n.p.m.Maks. 4000 m (bez ograniczeń)
Stopień ochrony wg EN 60529IP67

Warunki otoczenia

PracaTemperatura-25 do 60°C
DeratingTemperaturaPatrz rozdział "Derating".
PrzechowywanieTemperatura-40 do 85°C
TransportTemperatura-40 do 85°C

Właściwości mechaniczne

SzerokośćWymiary53 mm
WysokośćWymiary85 mm
GłębokośćWymiary42 mm
M8Moment dokręcania połączeńMaks. 0.4 Nm
M12Moment dokręcania połączeńMaks. 0.6 Nm
Masa200 g
