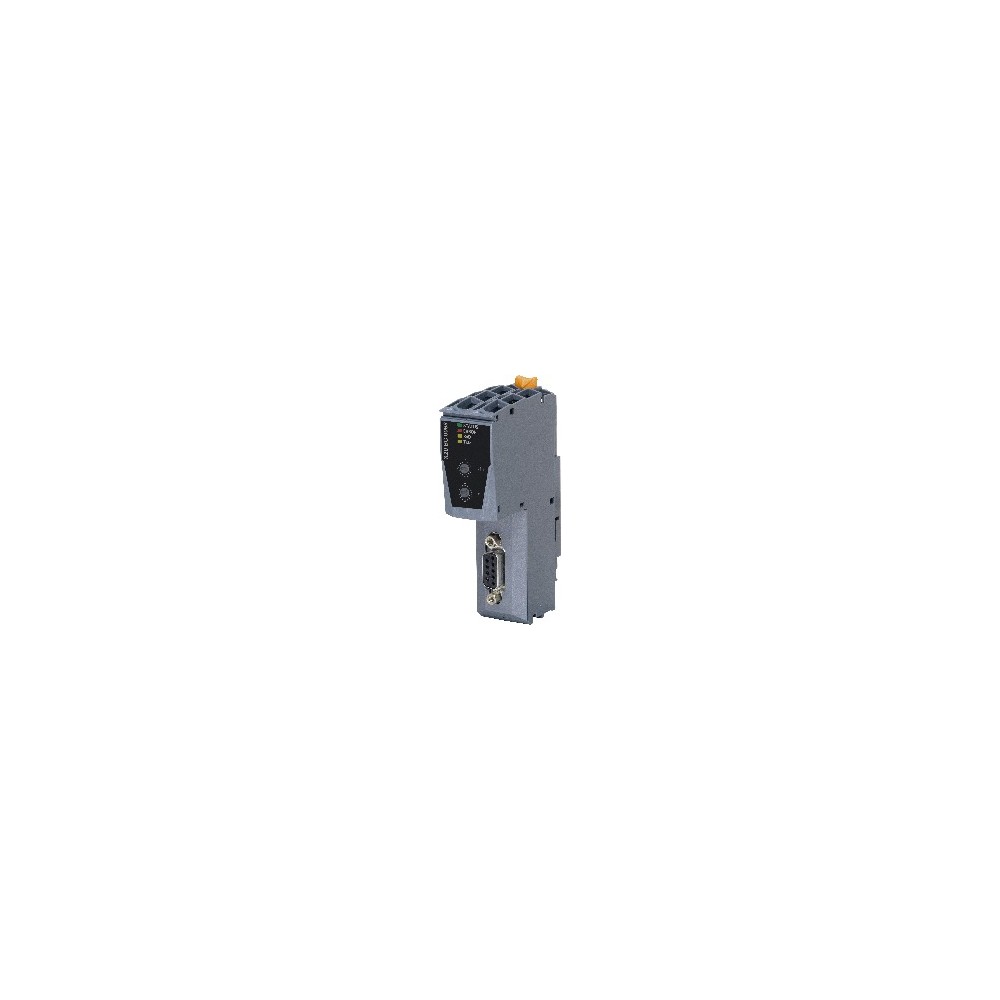

X20BC0063

Magistrala obiektowa: PROFIBUS DP

• Konfiguracja I/O przez magistralę obiektową
• Rozbudowana diagnostyka urządzeń, modułów i kanałów zgodnie ze standardem PROFIBUS DP
• Komunikacja z węzłami we/wy X2X Link działa nawet w przypadku braku niektórych węzłów lub braku ich zasilania

PROFIBUS DP bazuje na warstwie fizycznej interfejsu RS485. Transmisja danych jest kontrolowana za pomocą hybrydowej procedury dostępu do magistrali: stacje aktywne uzyskują prawa do komunikacji poprzez procedurę przekazywania tokena (token passing), a następnie mogą uzyskiwać dostęp do wszystkich stacji w sieci zgodnie z zasadą master-slave. Maksymalny czas obiegu tokena można skonfigurować, co daje zdefiniowany czas cyklu. Dostęp reprezentuje różne usługi dla użytkownika, zarówno w przypadku cyklicznej, jak i acyklicznej transmisji danych. Ten kontroler magistrali umożliwia podłączenie węzłów I/O X2X Link do sieci PROFIBUS DP. Obsługuje PROFIBUS DP ze wszystkimi jego opcjami i innymi dodatkowymi właściwościami. Oprócz diagnostyki urządzenia, modułu i kanału przewidzianej w standardzie PROFIBUS możliwe jest również np. przejście na opcję diagnostyki gniazd w formacie S7. Do kontrolera magistrali można podłączać moduły X20 lub inne moduły oparte na X2X Link. Konfiguracja systemu modułowego jest optymalnie obsługiwana przez PROFIBUS DP. W przypadku modułów wielofunkcyjnych kontroler magistrali obsługuje wyłącznie domyślny model funkcji w przypadku automatycznej konfiguracji przez kontroler magistrali (patrz odpowiedni opis modułu).
