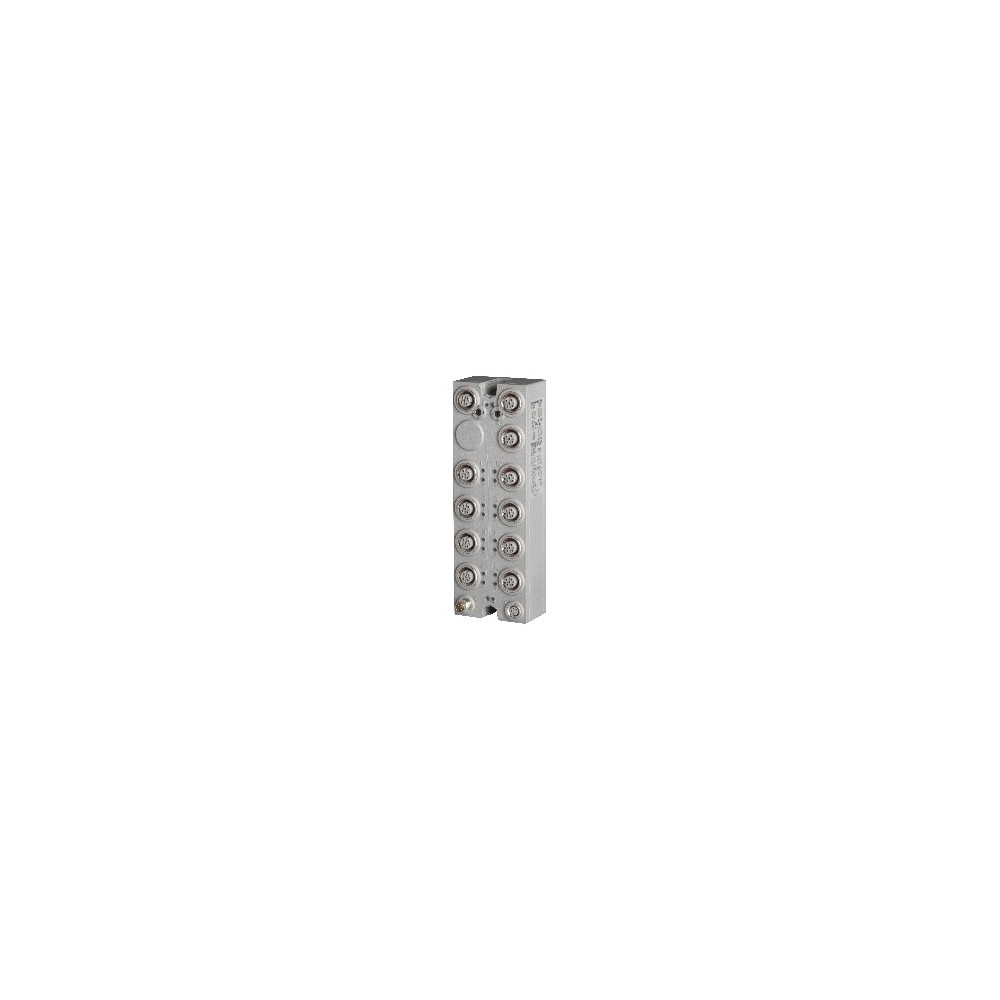

X67BC8321.L12
Polityka prywatności
Dostawa i płatność
Zasady zwrotu

Polityka prywatności
Dostawa i płatność
Zasady zwrotu

POWERLINK
Sterownik magistrali umożliwia podłączenie węzłów we/wy X2X Link do sieci POWERLINK. Możliwa jest również praca cyklu X2X Link synchronicznie 1:1 lub synchronicznie do POWERLINK przy użyciu preskalera. Dodatkowe węzły we/wy X2X Link (moduły X67 lub inne moduły oparte na X2X Link) można podłączyć za pomocą zintegrowanego złącza X2X Link. Pod względem mechanicznym sieć POWERLINK jest podłączana za pośrednictwem standardowego złącza Ethernet M12 z kodowaniem D o stopniu ochrony IP67. POWERLINK to standardowy protokół dla sieci Fast Ethernet charakteryzujący się cechami twardego czasu rzeczywistego. Grupa normalizacyjna POWERLINK Standardization Group (EPSG) zapewnia otwartość standardu i jego ciągły rozwój:: www.ethernet-powerlink.org.
Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy od wtorku do piątku do godziny 14:00, a w poniedziałki do godziny 13:00 jeżeli towar jest w naszym magazynie lokalnym oznacza wysyłkę towaru jeszcze tego samego dnia!
Darmowa dostawa na terenie Polski od 500 zł
|
Sposób dostawy |
Koszt |
Czas dostawy |
Ubezpieczenie |
Szczegóły |
|---|---|---|---|---|
|
|
od 13,99 zł |
24h |
do 200 zł |
|
|
|
od 14,99 zł |
24h |
do 200 zł |
|
|
|
od 14,99 zł |
24h |
do 200 zł |
Regulamin przewoźnika |
|
(dostawy paletowe) |
od 199 zł |
2-4 dni |
ustalane |
Płatności elektroniczne oraz tradycyjny przelew bankowy
![]()
Na razie nie dodano żadnej opinii.
| Sterownik magistraliKod ID B&R | 0xA90E |
|---|---|
| Wewnętrzny moduł I/OKod ID B&R | 0x1A1D |
| WyjściaDiagnostyka | Tak, za pomocą wskaźnika LED i oprogramowania |
| Zasilanie I/ODiagnostyka | Tak, za pomocą wskaźnika LED i oprogramowania |
| Dynamic node allocation (DNA)Wsparcie | Tak |
| Magistrala obiektowaTyp połączenia | M12, kodowanie D |
| X2X LinkTyp połączenia | M12, kodowanie B |
| Wejścia/wyjściaTyp połączenia | 8x M12, kodowanie A |
| Zasilanie I/OTyp połączenia | M8, 4-pinowe |
| Magistrala obiektowaPobór mocy | 4.2 W |
| Wewnętrzne I/OPobór mocy | 2.5 W |
| Zasilanie X2X LinkPobór mocy | 24.3 W przy maksymalnej mocy wyjściowej dla podłączonych modułów I/O |
| CECertyfikaty | Tak |
| UKCACertyfikaty | Tak |
| CRA (Cyber Resilience Act)Certyfikaty | W przygotowaniu |
| ATEXCertyfikaty | Zone 2, II 3G Ex nA IIA T5 Gc ; IP67, Ta = 0 - maks. 60°C ; TÜV 05 ATEX 7201X |
| ULCertyfikaty | cULus E115267 ; Przemysłowe urządzenia sterujące |
| HazLocCertyfikaty | cCSAus 244665 ; Urządzenia do sterowania procesami ; do stref zagrożonych wybuchem ; Class I, Division 2, Groups ABCD, T5 |
| KCCertyfikaty | Tak |
| Wejścia/wyjścia | 16 kanałów cyfrowych, konfigurowalnych jako wejścia lub wyjścia za pomocą oprogramowania, wejścia z dodatkowymi funkcjami |
| Napięcie izolacji między kanałem a magistralą | 500 V eff |
| Napięcie znamionowe | 24 VDC |
| Zasilanie czujników/elementów wykonawczych | Prąd sumaryczny 0.5 A |
| Wskaźniki stanu | Funkcja I/O na kanał, napięcie zasilania, funkcja magistrali |
| Wyjście mocy | Zasilanie X2X Link 15 W dla modułów I/O |
| Warstwa fizycznaTransmisja | 100BASE-TX |
|---|---|
| PółdupleksTransmisja | Tak |
| Pełny dupleksTransmisja | Nie |
| AutonegocjacjaTransmisja | Tak |
| Auto-MDI/MDIXTransmisja | Tak |
| Magistrala obiektowaMin. czas cyklu | 200 μs |
| X2X LinkMin. czas cyklu | 200 μs |
| Magistrala obiektowa | Węzeł kontrolowany POWERLINK (V1/V2) |
| Typ | Typ 2 |
| Wariant | 2x interfejs M12 (hub), 2x złącze żeńskie na module |
| Długość linii | Maks. 100 m między 2 stacjami (długość segmentu) |
| Szybkość transmisji | 100 Mbit/s |
| Opóźnienie propagacji koncentratora | 0.96 do 1 µs |
| Możliwa synchronizacja między systemami magistrali | Tak |
| Zasilanie czujników/elementów wykonawczychPobór mocy | Maks. 12 W |
|---|---|
| Napięcie znamionowe | 24 VDC |
| Zakres napięcia | 18 do 30 VDC |
| Zintegrowana funkcja ochronna | Zabezpieczenie przed zamianą biegunów |
| Napięcie | Zasilanie I/O minus spadek napięcia dla zabezpieczenia przeciwzwarciowego |
|---|---|
| Spadek napięcia dla zabezpieczenia przeciwzwarciowego przy 0.5 A | Maks. 2 VDC |
| Prąd sumaryczny | Maks. 0.5 A |
| Odporność na zwarcie | Tak |
| SprzętFiltr wejściowy | ≤10 μs (kanały 1 do 4) / ≤70 µs (kanały 5 do 16) |
|---|---|
| OprogramowanieFiltr wejściowy | Domyślnie 0 ms, konfigurowalny w zakresie od 0 do 25 ms w krokach co 0.2 ms |
| NiskiPróg przełączania | <5 VDC |
| WysokiPróg przełączania | >15 VDC |
| Charakterystyka wejść wg EN 61131-2 | Typ 1 |
| Napięcie wejściowe | 18 do 30 VDC |
| Prąd wejściowy przy 24 VDC | Typ. 4 mA |
| Obwód wejściowy | Sink |
| Rezystancja wejściowa | Typ. 6 kΩ |
| Funkcje dodatkowe | Zliczanie zdarzeń 50 kHz, pomiar bramkowania |
| Ilość | 2 |
|---|---|
| Kształt sygnału | Impuls prostokątny |
| Ewaluacja | Każde zbocze opadające, licznik cykliczny |
| Częstotliwość wejściowa | Maks. 50 kHz |
| Licznik 1 | Wejście 1 |
| Licznik 2 | Wejście 3 |
| Częstotliwość zliczania | Maks. 50 kHz |
| Rozmiar licznika | 16-bit |
| WewnętrzneCzęstotliwość zliczania | 48 MHz, 3 MHz, 187.5 kHz |
|---|---|
| Ilość | 1 |
| Kształt sygnału | Impuls prostokątny |
| Ewaluacja | Zbocze narastające - Zbocze opadające |
| Rozmiar licznika | 16-bit |
| Długość przerwy między impulsami | ≥100 µs |
| Długość impulsu | ≥20 µs |
| Obsługiwane wejścia | Wejście 2 lub wejście 4 |
| 0 → 1Opóźnienie przełączania | <400 µs |
|---|---|
| 1 → 0Opóźnienie przełączania | <400 µs |
| Obciążenie rezystancyjneCzęstotliwość przełączania | Maks. 100 Hz |
| Obciążenie indukcyjneCzęstotliwość przełączania | Patrz sekcja "Przełączanie obciążeń indukcyjnych". |
| Wariant | FET źródłowy (current-sourcing) |
| Napięcie przełączania | Zasilanie I/O minus napięcie szczątkowe |
| Znamionowy prąd wyjściowy | 0.5 A |
| Całkowity prąd znamionowy | 8 A |
| Obwód wyjściowy | Source (źródło) |
| Zabezpieczenie wyjścia | Wyłączenie termiczne w przypadku przetężenia lub zwarcia, zintegrowane zabezpieczenie do przełączania obciążeń indukcyjnych, zabezpieczenie przed odwrotną polaryzacją zasilania wyjść |
| Stan diagnostyczny | Monitorowanie wyjścia z opóźnieniem 10 ms |
| Prąd upływu przy wyłączonym wyjściu | 5 µA |
| Włączenie po wyłączeniu przeciążeniowym | Ok. 10 ms (zależy od temperatury modułu) |
| Napięcie szczątkowe | <0.3 V przy prądzie znamionowym 0.5 A |
| Szczytowy prąd zwarciowy | <12 A |
| Napięcie hamowania przy wyłączaniu obciążeń indukcyjnych | 50 VDC |
| Izolacja galwaniczna | Magistrala izolowana od POWERLINK i kanału ; Kanał nieizolowany od kanału |
|---|
| DowolnaOrientacja montażu | Tak |
|---|---|
| 0 do 2000 mWysokość montażu n.p.m. | Bez ograniczeń |
| >2000 mWysokość montażu n.p.m. | Obniżenie temperatury otoczenia o 0.5°C na 100 m |
| Stopień ochrony wg EN 60529 | IP67 |
| PracaTemperatura | -25 do 60°C |
|---|---|
| DeratingTemperatura | - |
| PrzechowywanieTemperatura | -40 do 85°C |
| TransportTemperatura | -40 do 85°C |
| SzerokośćWymiary | 53 mm |
|---|---|
| WysokośćWymiary | 155 mm |
| GłębokośćWymiary | 42 mm |
| M8Moment dokręcania połączeń | Maks. 0.4 Nm |
| M12Moment dokręcania połączeń | Maks. 0.6 Nm |
| Masa | 350 g |
