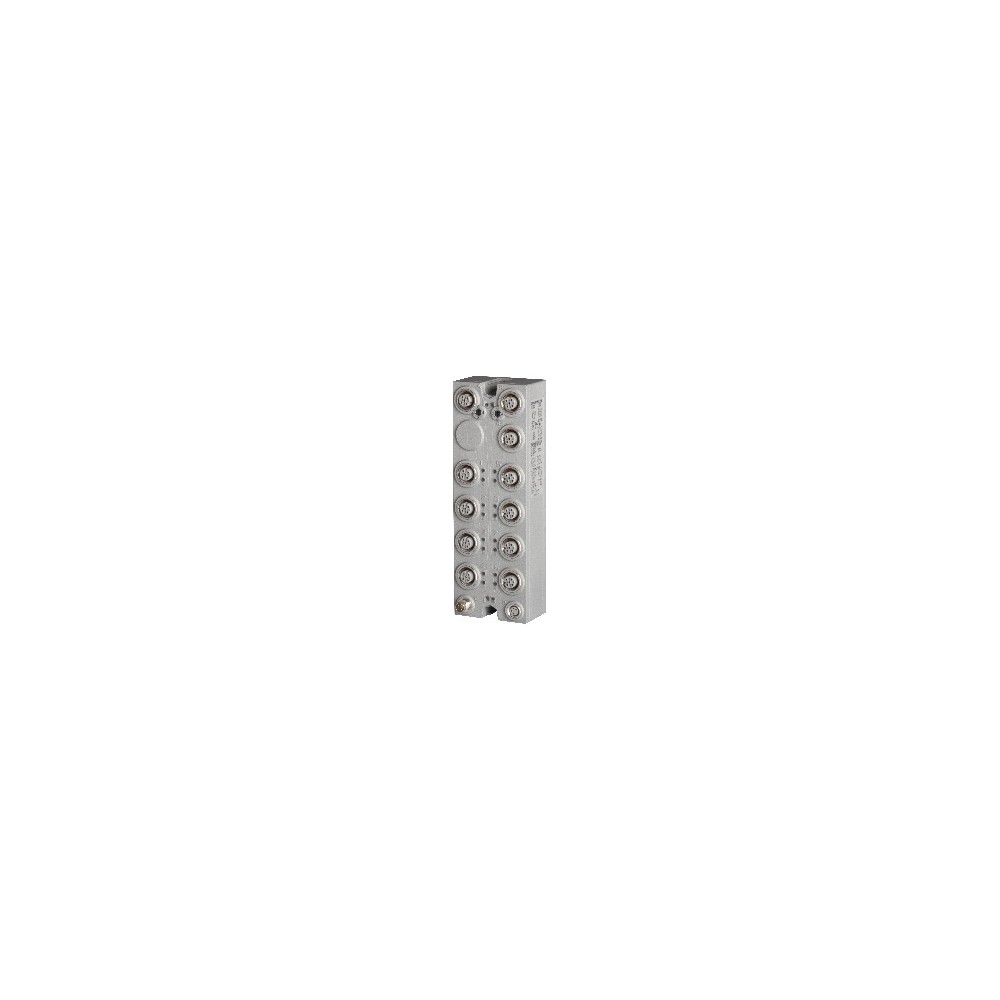

X67BCJ321.L12
Polityka prywatności
Dostawa i płatność
Zasady zwrotu

Polityka prywatności
Dostawa i płatność
Zasady zwrotu

Magistrala obiektowa: Modbus/TCP, Modbus/UDP
Wprowadzony w 1979 roku protokół Modbus został zatwierdzony do użytku z siecią Ethernet zarówno jako Modbus TCP, jak i Modbus/UDP. Obecnie Modbus TCP jest otwartym standardem w wersji roboczej (draft standard) wprowadzonym przez Schneider Automation do Internet Engineering Task Force (IETF) – organizacji odpowiedzialnej za standaryzację Internetu. Usługi i model obiektowy Modbus zostały zachowane od pierwotnej wersji i pozostawione bez zmian do użytku z medium transmisyjnym TCP/IP. Modbus/UDP różni się od Modbus TCP tym, że wykorzystuje komunikację bezpołączeniową przez UDP/IP. Zalety szybszej i prostszej komunikacji przez UDP/IP niosą za sobą również wadę w postaci konieczności wykrywania i korygowania błędów w warstwie aplikacji. Ten kontroler magistrali umożliwia podłączenie węzłów I/O X2X Link do protokołu Modbus przez Ethernet. Kontroler magistrali może pracować ze sterownikami B&R przy użyciu Automation Studio lub w systemach innych producentów z funkcjonalnością mastera Modbus TCP lub Modbus/UDP. W przypadku modułów wielofunkcyjnych kontroler magistrali obsługuje wyłącznie domyślny model funkcji w przypadku automatycznej konfiguracji przez kontroler magistrali (patrz odpowiedni opis modułu). Wszystkie pozostałe modele funkcji są obsługiwane po odpowiednim skonfigurowaniu w programie Automation Studio V4.3 lub nowszym. Program Automation Studio można bezpłatnie pobrać ze strony internetowej B&R (www.br-automation.com). Licencję ewaluacyjną można bezpłatnie wykorzystywać do tworzenia kompletnych konfiguracji kontrolerów magistrali obiektowych.
Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy od wtorku do piątku do godziny 14:00, a w poniedziałki do godziny 13:00 jeżeli towar jest w naszym magazynie lokalnym oznacza wysyłkę towaru jeszcze tego samego dnia!
Darmowa dostawa na terenie Polski od 500 zł
|
Sposób dostawy |
Koszt |
Czas dostawy |
Ubezpieczenie |
Szczegóły |
|---|---|---|---|---|
|
|
od 13,99 zł |
24h |
do 200 zł |
|
|
|
od 14,99 zł |
24h |
do 200 zł |
|
|
|
od 14,99 zł |
24h |
do 200 zł |
Regulamin przewoźnika |
|
(dostawy paletowe) |
od 199 zł |
2-4 dni |
ustalane |
Płatności elektroniczne oraz tradycyjny przelew bankowy
![]()
Na razie nie dodano żadnej opinii.
| Sterownik magistraliKod ID B&R | 0xAD3C |
|---|---|
| Wewnętrzny moduł I/OKod ID B&R | 0xBD76 |
| WyjściaDiagnostyka | Tak, za pomocą wskaźnika LED i oprogramowania |
| Zasilanie I/ODiagnostyka | Tak, za pomocą wskaźnika LED i oprogramowania |
| Magistrala obiektowaTyp połączenia | M12, kodowanie D |
| X2X LinkTyp połączenia | M12, kodowanie B |
| Wejścia/wyjściaTyp połączenia | 8x M12, kodowanie A |
| Zasilanie I/OTyp połączenia | M8, 4-pinowe |
| Magistrala obiektowaPobór mocy | 4.2 W |
| Wewnętrzne I/OPobór mocy | 2.5 W |
| Zasilanie X2X LinkPobór mocy | 24.3 W przy maksymalnej mocy wyjściowej dla podłączonych modułów I/O |
| CECertyfikaty | Tak |
| UKCACertyfikaty | Tak |
| CRA (Cyber Resilience Act)Certyfikaty | Ocena w toku |
| ATEXCertyfikaty | Zone 2, II 3G Ex nA IIA T5 Gc ; IP67, Ta = 0 - maks. 60°C ; TÜV 05 ATEX 7201X |
| ULCertyfikaty | cULus E115267 ; Przemysłowe urządzenia sterujące |
| HazLocCertyfikaty | cCSAus 244665 ; Urządzenia do sterowania procesami ; do stref zagrożonych wybuchem ; Class I, Division 2, Groups ABCD, T5 |
| KCCertyfikaty | Tak |
| Wejścia/wyjścia | 16 kanałów cyfrowych, konfigurowalnych jako wejścia lub wyjścia za pomocą Automation Studio lub punktu danych, wejścia z dodatkowymi funkcjami |
| Napięcie izolacji między kanałem a magistralą | 500 V eff |
| Napięcie znamionowe | 24 VDC |
| Zasilanie czujników/elementów wykonawczych | Prąd sumaryczny 0.5 A |
| Wskaźniki stanu | Funkcja I/O na kanał, napięcie zasilania, funkcja magistrali |
| Wyjście mocy | Zasilanie X2X Link 15 W dla modułów I/O |
| Warstwa fizycznaTransmisja | 10BASE-T/100BASE-TX |
|---|---|
| PółdupleksTransmisja | Tak |
| Pełny dupleksTransmisja | Tak |
| AutonegocjacjaTransmisja | Tak |
| Auto-MDI/MDIXTransmisja | Tak |
| Magistrala obiektowaMin. czas cyklu | 1 ms |
| X2X LinkMin. czas cyklu | 500 μs |
| Magistrala obiektowa | Modbus TCP/UDP slave |
| Wariant | 2x interfejs M12 (switch), 2x złącze żeńskie na module |
| Długość linii | Maks. 100 m między 2 stacjami (długość segmentu) |
| Szybkość transmisji | 10/100 Mbit/s |
| Możliwa synchronizacja między systemami magistrali | Nie |
| Zasilanie czujników/elementów wykonawczychPobór mocy | Maks. 12 W |
|---|---|
| Napięcie znamionowe | 24 VDC |
| Zakres napięcia | 18 do 30 VDC |
| Zintegrowana funkcja ochronna | Zabezpieczenie przed zamianą biegunów |
| Napięcie | Zasilanie I/O minus spadek napięcia dla zabezpieczenia przeciwzwarciowego |
|---|---|
| Spadek napięcia dla zabezpieczenia przeciwzwarciowego przy 0.5 A | Maks. 2 VDC |
| Prąd sumaryczny | Maks. 0.5 A |
| Odporność na zwarcie | Tak |
| SprzętFiltr wejściowy | ≤10 μs (kanały 1 do 4) / ≤70 µs (kanały 5 do 16) |
|---|---|
| OprogramowanieFiltr wejściowy | Domyślnie 0 ms, konfigurowalny w zakresie od 0 do 25 ms w krokach co 0.2 ms |
| NiskiPróg przełączania | <5 VDC |
| WysokiPróg przełączania | >15 VDC |
| Charakterystyka wejść wg EN 61131-2 | Typ 1 |
| Napięcie wejściowe | 18 do 30 VDC |
| Prąd wejściowy przy 24 VDC | Typ. 4 mA |
| Obwód wejściowy | Sink |
| Rezystancja wejściowa | Typ. 6 kΩ |
| Funkcje dodatkowe | Zliczanie zdarzeń 50 kHz, pomiar bramkowania |
| Ilość | 2 |
|---|---|
| Kształt sygnału | Impuls prostokątny |
| Ewaluacja | Każde zbocze opadające, licznik cykliczny |
| Częstotliwość wejściowa | Maks. 50 kHz |
| Licznik 1 | Wejście 1 |
| Licznik 2 | Wejście 3 |
| Częstotliwość zliczania | Maks. 50 kHz |
| Rozmiar licznika | 16-bit |
| WewnętrzneCzęstotliwość zliczania | 48 MHz, 3 MHz, 187.5 kHz |
|---|---|
| Ilość | 1 |
| Kształt sygnału | Impuls prostokątny |
| Ewaluacja | Zbocze narastające - Zbocze opadające |
| Rozmiar licznika | 16-bit |
| Długość przerwy między impulsami | ≥100 µs |
| Długość impulsu | ≥20 µs |
| Obsługiwane wejścia | Wejście 2 lub wejście 4 |
| 0 → 1Opóźnienie przełączania | <400 µs |
|---|---|
| 1 → 0Opóźnienie przełączania | <400 µs |
| Obciążenie rezystancyjneCzęstotliwość przełączania | Maks. 100 Hz |
| Obciążenie indukcyjneCzęstotliwość przełączania | Patrz sekcja "Przełączanie obciążeń indukcyjnych". |
| Wariant | FET źródłowy (current-sourcing) |
| Napięcie przełączania | Zasilanie I/O minus napięcie szczątkowe |
| Znamionowy prąd wyjściowy | 0.5 A |
| Całkowity prąd znamionowy | 8 A |
| Obwód wyjściowy | Source (źródło) |
| Zabezpieczenie wyjścia | Wyłączenie termiczne w przypadku przetężenia lub zwarcia, zintegrowane zabezpieczenie do przełączania obciążeń indukcyjnych, zabezpieczenie przed odwrotną polaryzacją zasilania wyjść |
| Stan diagnostyczny | Monitorowanie wyjścia z opóźnieniem 10 ms |
| Prąd upływu przy wyłączonym wyjściu | 5 µA |
| Włączenie po wyłączeniu przeciążeniowym | Ok. 10 ms (zależy od temperatury modułu) |
| Napięcie szczątkowe | <0.3 V przy prądzie znamionowym 0.5 A |
| Szczytowy prąd zwarciowy | <12 A |
| Napięcie hamowania przy wyłączaniu obciążeń indukcyjnych | 50 VDC |
| Izolacja galwaniczna | Magistrala izolowana od kanału ; Modbus nieizolowany od magistrali i kanał nieizolowany od kanału |
|---|
| DowolnaOrientacja montażu | Tak |
|---|---|
| 0 do 2000 mWysokość montażu n.p.m. | Bez ograniczeń |
| >2000 mWysokość montażu n.p.m. | Obniżenie temperatury otoczenia o 0.5°C na 100 m |
| Stopień ochrony wg EN 60529 | IP67 |
| PracaTemperatura | -25 do 60°C |
|---|---|
| DeratingTemperatura | - |
| PrzechowywanieTemperatura | -40 do 85°C |
| TransportTemperatura | -40 do 85°C |
| SzerokośćWymiary | 53 mm |
|---|---|
| WysokośćWymiary | 155 mm |
| GłębokośćWymiary | 42 mm |
| M8Moment dokręcania połączeń | Maks. 0.4 Nm |
| M12Moment dokręcania połączeń | Maks. 0.6 Nm |
| Masa | 350 g |
