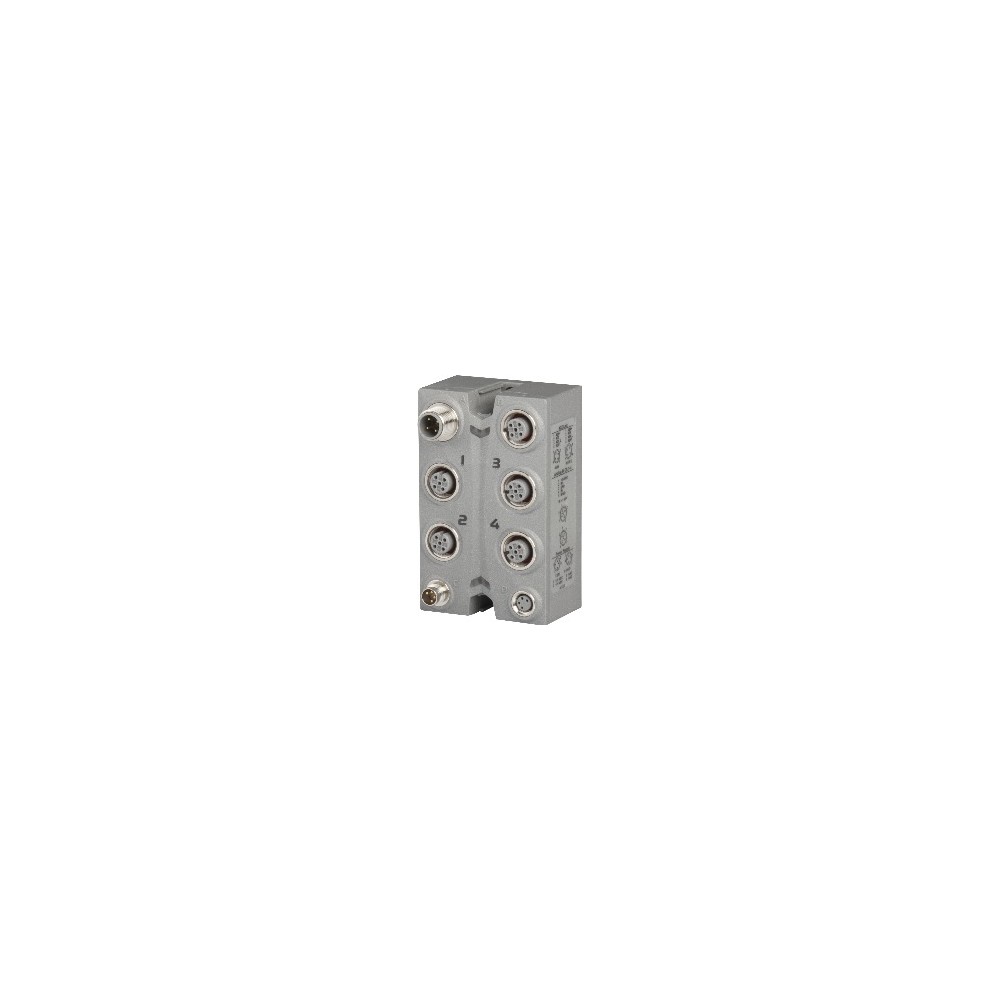

X67AT1322

X67AT1322

0 Opinia(e)
B&R
X67AT1322
Brak w magazynie
2 894,19 zł brutto
2 353,00 zł netto
Dostawa w ciągu 5-30 dni
Ilość

Na zamówienie
Dodaj do porównania
Dodaj do ulubionych


Polityka prywatności



Dostawa i płatność



Zasady zwrotu

4 wejścia do rezystancyjnego pomiaru temperatury

  • PT100, PT1000 i inne rezystancyjne czujniki temperatury
  • Bezpośredni pomiar rezystancji
  • Konfigurowalny typ czujnika dla każdego kanału
  • Pomiar 2-przewodowy i 4-przewodowy

Moduł jest modułem temperaturowym dla rezystancyjnych czujników temperatury KTY10, KTY84, Pt100 i Pt1000. Czujniki można podłączać w układzie 2-przewodowym lub 4-przewodowym. Typ czujnika można ustawiać selektywnie dla każdego wejścia.

: X67AT1322
Brak w magazynie

Specyficzne kody

MPN
X67AT1322

Wysyłka w dniu zamówienia

Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy od wtorku do piątku do godziny 14:00, a w poniedziałki do godziny 13:00 jeżeli towar jest w naszym magazynie lokalnym oznacza wysyłkę towaru jeszcze tego samego dnia!



Darmowa dostawa na terenie Polski od 500 zł



Wysyłka na terenie Polski

Sposób dostawy

Koszt

Czas dostawy

Ubezpieczenie

Szczegóły

InPost - Paczkomaty 24

InPost Paczkomat 24/7

od 13,99 zł

24h

do 200 zł

Regulamin przewoźnika

InPost - Kurier

Inpost Kurier

od 14,99 zł

24h

do 200 zł

Regulamin przewoźnika

Kurier STANDARD

Kurier STANDARD

od 14,99 zł

24h

do 200 zł

 Regulamin przewoźnika

Kurier PALETA

Kurier PALETA
(dostawy paletowe)

od 199 zł

2-4 dni

ustalane
indywidualnie

Regulamin przewoźnika



Formy płatności

Płatności elektroniczne oraz tradycyjny przelew bankowy

Formy płatności

Opinie

Na razie nie dodano żadnej opinii.

Napisz swoją opinię

X67AT1322

Napisz swoją opinię

Informacje ogólne

WejściaDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
Zasilanie I/ODiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
X2X LinkTyp połączeniaM12, kodowanie B
WejściaTyp połączenia4x M12, kodowanie A
Zasilanie I/OTyp połączeniaM8, 4-pinowe
Wewnętrzne I/OPobór mocy1.5 W
Zasilanie X2X LinkPobór mocy0.75 W
CECertyfikatyTak
UKCACertyfikatyTak
CRA (Cyber Resilience Act)CertyfikatyW przygotowaniu
ATEXCertyfikatyZone 2, II 3G Ex nA IIA T5 Gc ; IP67, Ta = 0 - maks. 60°C ; TÜV 05 ATEX 7201X
ULCertyfikatycULus E115267 ; Przemysłowe urządzenia sterujące
HazLocCertyfikatycCSAus 244665 ; Urządzenia do sterowania procesami ; do stref zagrożonych wybuchem ; Class I, Division 2, Groups ABCD, T5
KCCertyfikatyTak
Kod ID B&R0x1488
Wskaźniki stanuFunkcja I/O na kanał, napięcie zasilania, funkcja magistrali

Zasilanie I/O

Napięcie znamionowe24 VDC
Zakres napięcia18 do 30 VDC
Zintegrowana funkcja ochronnaZabezpieczenie przed zamianą biegunów

Wejścia temperaturowe do pomiaru rezystancji

Te same typy czujnikówCzas konwersji75 ms na kanał z filtrem 50 Hz
Przy przełączaniu typu czujnikaCzas konwersji195 ms na kanał z filtrem 50 Hz
Typ czujnikaCzujnikKonfigurowalne dla każdego kanału
KTY10-6Czujnik-50 do 145°C
KTY84-130Czujnik-40 do 300°C
Pt100Czujnik-200 do 850°C
Pt1000Czujnik-200 do 850°C
WzmocnienieMaks. błąd przy 25°C0.01%
OffsetMaks. błąd przy 25°C0.015%
KTY10-6Rozdzielczość czujnika temperatury1 LSB = 0.1°C
KTY84-130Rozdzielczość czujnika temperatury1 LSB = 0.1°C
Pt100Rozdzielczość czujnika temperatury1 LSB = 0.1°C
Pt1000Rozdzielczość czujnika temperatury1 LSB = 0.1°C
G = 1Rozdzielczość pomiaru rezystancji1 LSB = Typ. 69.1223 mΩ ±0.1%
G = 2Rozdzielczość pomiaru rezystancji1 LSB = Typ. 34.5611 mΩ ±0.1%
Częstotliwość granicznaFiltr wejściowy115 Hz / Filtr 1. rzędu
NachylenieFiltr wejściowy-20 dB
50 HzTłumienie sygnału współbieżnego>70 dB
DCTłumienie sygnału współbieżnego>70 dB
Niedomiar zakresuMonitorowanie pomiaru temperatury0x8001
Przekroczenie zakresuMonitorowanie pomiaru temperatury0x7FFF
Przerwa w obwodzieMonitorowanie pomiaru temperatury0x7FFF
Błąd ogólnyMonitorowanie pomiaru temperatury0x8000
Otwarte wejściaMonitorowanie pomiaru temperatury0x7FFF
Niedomiar zakresuMonitorowanie pomiaru rezystancji0x0000
Przekroczenie zakresuMonitorowanie pomiaru rezystancji0xFFFF
Przerwa w obwodzieMonitorowanie pomiaru rezystancji0xFFFF
Błąd ogólnyMonitorowanie pomiaru rezystancji0xFFFF
Otwarte wejściaMonitorowanie pomiaru rezystancji0xFFFF
WejściePomiar rezystancji z zasilaniem prądem stałym dla połączeń 2- lub 4-przewodowych
Rozdzielczość przetwornika cyfrowego16-bit
Czas filtracjiKonfigurowalne w zakresie od 2 do 20 ms
Metoda przetwarzaniaSigma-delta
Format wyjściowyINT lub UINT dla pomiaru rezystancji
Zakres pomiaru rezystancji0.1 do 4500 Ω / 0.05 do 2250 Ω
Norma czujnikaEN 60751
Zakres napięcia współbieżnego±1 VDC
Napięcie izolacji między kanałem a magistralą500 V eff
Metoda linearyzacjiOprogramowanie
Prąd pomiarowy250 µA ±1.25%
Referencja4530 Ω ±0.1%
Dopuszczalny sygnał wejściowyKrótkotrwale maks. ±30 V
Maks. dryft wzmocnienia0.003 %/°C
Maks. dryft offsetu5.25 mΩ/°C
Nieliniowość<0.002%
Przesłuch między kanałami<-70 dB

Właściwości elektryczne

Izolacja galwanicznaKanał izolowany od magistrali ; Kanał nieizolowany od kanału

Warunki pracy

DowolnaOrientacja montażuTak
0 do 2000 mWysokość montażu n.p.m.Bez ograniczeń
>2000 mWysokość montażu n.p.m.Obniżenie temperatury otoczenia o 0.5°C na 100 m
Stopień ochrony wg EN 60529IP67

Warunki otoczenia

PracaTemperatura-25 do 60°C
DeratingTemperatura-
PrzechowywanieTemperatura-40 do 85°C
TransportTemperatura-40 do 85°C

Właściwości mechaniczne

SzerokośćWymiary53 mm
WysokośćWymiary85 mm
GłębokośćWymiary42 mm
M8Moment dokręcania połączeńMaks. 0.4 Nm
M12Moment dokręcania połączeńMaks. 0.6 Nm
Masa200 g
