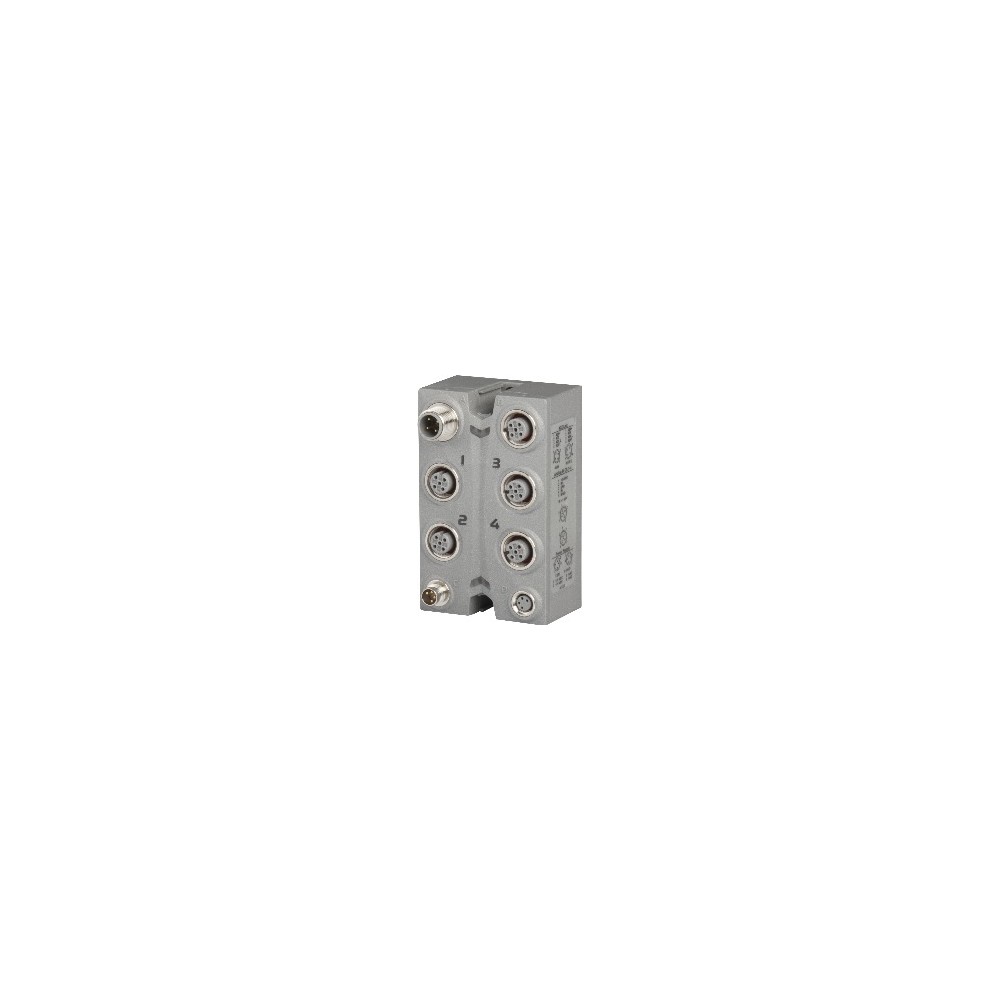

X67AT1402

X67AT1402

0 Opinia(e)
B&R
X67AT1402
Brak w magazynie
2 894,19 zł brutto
2 353,00 zł netto
Dostawa w ciągu 5-30 dni
Ilość

Na zamówienie
Dodaj do porównania
Dodaj do ulubionych


Polityka prywatności



Dostawa i płatność



Zasady zwrotu

4 wejścia dla czujników termoparowych

  • Typy czujników J, K, N, R i S
  • Dodatkowy bezpośredni pomiar wartości surowej dla innych typów czujników
  • Kompensacja temperatury zacisków

Moduł jest modułem temperaturowym dla czujników termoparowych typu J, K, N, R i S. Wybrany typ czujnika jest stosowany dla wszystkich 4 wejść.

: X67AT1402
Brak w magazynie

Specyficzne kody

MPN
X67AT1402

Wysyłka w dniu zamówienia

Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy od wtorku do piątku do godziny 14:00, a w poniedziałki do godziny 13:00 jeżeli towar jest w naszym magazynie lokalnym oznacza wysyłkę towaru jeszcze tego samego dnia!



Darmowa dostawa na terenie Polski od 500 zł



Wysyłka na terenie Polski

Sposób dostawy

Koszt

Czas dostawy

Ubezpieczenie

Szczegóły

InPost - Paczkomaty 24

InPost Paczkomat 24/7

od 13,99 zł

24h

do 200 zł

Regulamin przewoźnika

InPost - Kurier

Inpost Kurier

od 14,99 zł

24h

do 200 zł

Regulamin przewoźnika

Kurier STANDARD

Kurier STANDARD

od 14,99 zł

24h

do 200 zł

 Regulamin przewoźnika

Kurier PALETA

Kurier PALETA
(dostawy paletowe)

od 199 zł

2-4 dni

ustalane
indywidualnie

Regulamin przewoźnika



Formy płatności

Płatności elektroniczne oraz tradycyjny przelew bankowy

Formy płatności

Opinie

Na razie nie dodano żadnej opinii.

Napisz swoją opinię

X67AT1402

Napisz swoją opinię

Informacje ogólne

WejściaDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
Zasilanie I/ODiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
X2X LinkTyp połączeniaM12, kodowanie B
WejściaTyp połączenia4x M12, kodowanie A
Zasilanie I/OTyp połączeniaM8, 4-pinowe
Wewnętrzne I/OPobór mocy2.6 W
Zasilanie X2X LinkPobór mocy0.75 W
CECertyfikatyTak
UKCACertyfikatyTak
CRA (Cyber Resilience Act)CertyfikatyW przygotowaniu
ATEXCertyfikatyZone 2, II 3G Ex nA IIA T5 Gc ; IP67, Ta = 0 - maks. 60°C ; TÜV 05 ATEX 7201X
ULCertyfikatycULus E115267 ; Przemysłowe urządzenia sterujące
HazLocCertyfikatycCSAus 244665 ; Urządzenia do sterowania procesami ; do stref zagrożonych wybuchem ; Class I, Division 2, Groups ABCD, T5
KCCertyfikatyTak
Kod ID B&R0x1486
Wskaźniki stanuFunkcja I/O na kanał, napięcie zasilania, funkcja magistrali

Zasilanie I/O

Napięcie znamionowe24 VDC
Zakres napięcia18 do 30 VDC
Zintegrowana funkcja ochronnaZabezpieczenie przed zamianą biegunów

Wejścia temperaturowe termopar

Temperatura czujnikaZakres pomiarowy
Typ J: Fe-CuNiZakres pomiarowy-210 do 1200°C
Typ K: NiCr-NiZakres pomiarowy-270 do 1372°C
Typ N: NiCrSi-NiSiZakres pomiarowy-270 do 1300°C
Typ S: PtRh10-PtZakres pomiarowy-50 do 1768°C
Typ R: PtRh13-PtZakres pomiarowy-50 do 1768°C
Temperatura zaciskówZakres pomiarowy-25 do 85°C
Wartość surowaZakres pomiarowy±65.534 mV
Temperatura czujnikaRozdzielczość1 LSB = 0.1°C
Temperatura zaciskówRozdzielczość1 LSB = 0.1°C
Wyjście wartości surowej względem wzmocnieniaRozdzielczość1 LSB = 1 µV lub 2 µV
Typ J: Fe-CuNiNormalizacja-210.0 do 1200.0°C
Typ K: NiCr-NiNormalizacja-270.0 do 1372.0°C
Typ N: NiCrSi-NiSiNormalizacja-270.0 do 1300.0°C
Typ S: PtRh10-PtNormalizacja-50.0 do 1768.0°C
Typ R: PtRh13-PtNormalizacja-50.0 do 1768.0°C
Niedomiar zakresuMonitorowanie0x8001
Przekroczenie zakresuMonitorowanie0x7FFF
Przerwa w obwodzieMonitorowanie0x7FFF
Otwarte wejściaMonitorowanie0x7FFF
Błąd ogólnyMonitorowanie0x8000
OffsetMaks. błąd przy 25°C
Typ J: Fe-CuNiMaks. błąd przy 25°C±0.024%
Typ K: NiCr-NiMaks. błąd przy 25°C±0.030%
Typ N: NiCrSi-NiSiMaks. błąd przy 25°C±0.035%
Typ S: PtRh10-PtMaks. błąd przy 25°C±0.088%
Typ R: PtRh13-PtMaks. błąd przy 25°C±0.078%
WzmocnienieMaks. błąd przy 25°C±0.040%
Typ J: Fe-CuNiMaks. dryft offsetu0.0024%/°C
Typ K: NiCr-NiMaks. dryft offsetu0.0030%/°C
Typ N: NiCrSi-NiSiMaks. dryft offsetu0.0035%/°C
Typ S: PtRh10-PtMaks. dryft offsetu0.0089%/°C
Typ R: PtRh13-PtMaks. dryft offsetu0.0079%/°C
DCTłumienie sygnału współbieżnego>70 dB
50 HzTłumienie sygnału współbieżnego>70 dB
Częstotliwość granicznaFiltr wejściowy4 Hz / Filtr pierwszego rzędu
NachylenieFiltr wejściowy-20 dB
WejścieTermopara
Rozdzielczość przetwornika cyfrowego16-bit
Czas filtracjiKonfigurowalne w zakresie od 2 do 20 ms
Format wyjściowyINT
Kompensacja temperatury zaciskówZa pomocą złącza termopary X67AC9A02 (akcesoria)
Norma czujnikaIEC 60584-1
Metoda przetwarzaniaSigma-delta
Metoda linearyzacjiOprogramowanie
Dopuszczalny sygnał wejściowyKrótkotrwale ±30 VDC
Maks. dryft wzmocnienia0.0123%/°C
Nieliniowość<0.002%
Zakres napięcia współbieżnego±12 VDC
Przesłuch między kanałami<-70 dB
Błąd temperatury zaciskówTyp. ±2°C po 10 min.
Napięcie izolacji między kanałem a magistralą500 V eff
Czas konwersji62 ms na kanał z filtrem 50 Hz + 62 ms na cykl dla pomiaru temperatury zacisków z filtrem 50 Hz

Właściwości elektryczne

Izolacja galwanicznaKanał izolowany od magistrali ; Kanał nieizolowany od kanału

Warunki pracy

DowolnaOrientacja montażuTak
0 do 2000 mWysokość montażu n.p.m.Bez ograniczeń
>2000 mWysokość montażu n.p.m.Obniżenie temperatury otoczenia o 0.5°C na 100 m
Stopień ochrony wg EN 60529IP67

Warunki otoczenia

PracaTemperatura-25 do 60°C
DeratingTemperatura-
PrzechowywanieTemperatura-40 do 85°C
TransportTemperatura-40 do 85°C

Właściwości mechaniczne

SzerokośćWymiary53 mm
WysokośćWymiary85 mm
GłębokośćWymiary42 mm
M8Moment dokręcania połączeńMaks. 0.4 Nm
M12Moment dokręcania połączeńMaks. 0.6 Nm
Masa205 g
