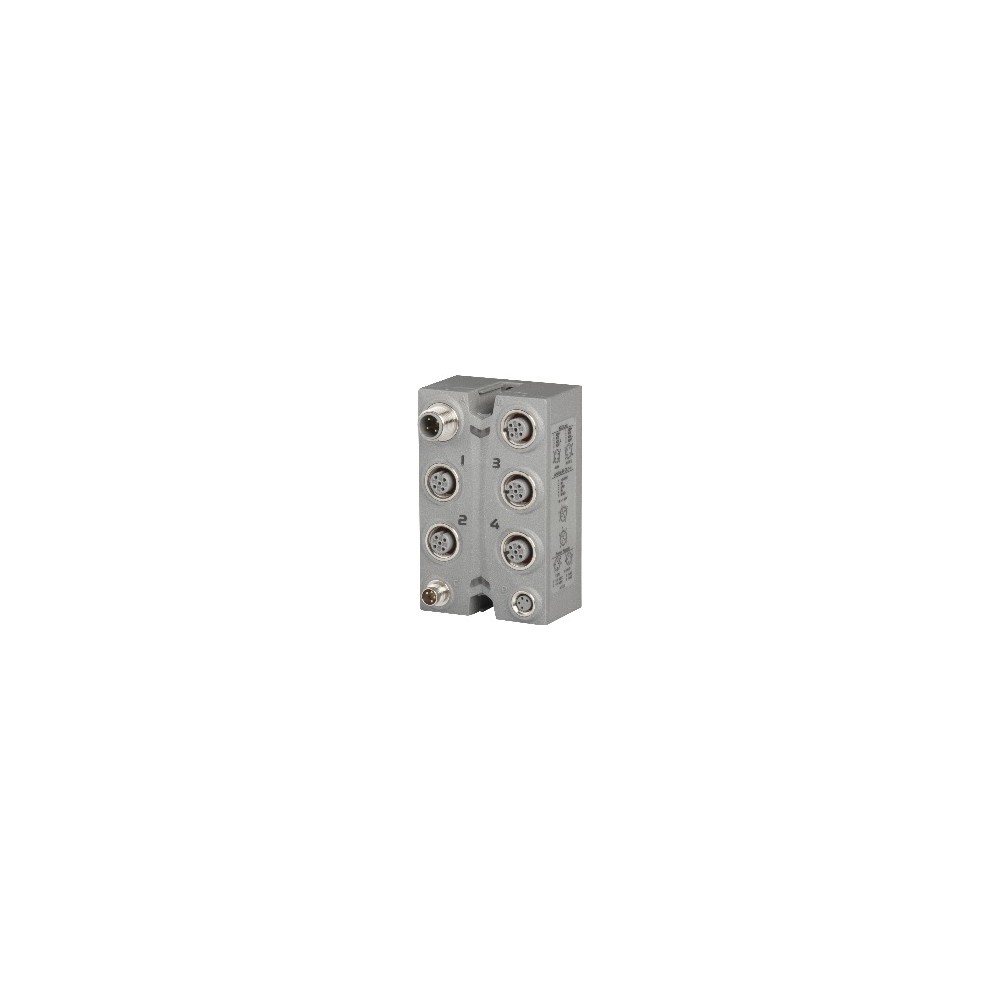

X67AT1311
Polityka prywatności
Dostawa i płatność
Zasady zwrotu

Polityka prywatności
Dostawa i płatność
Zasady zwrotu

4 wejścia do rezystancyjnego pomiaru temperatury o 3 różnych rozdzielczościach
Moduł jest modułem temperaturowym dla rezystancyjnych czujników temperatury Pt100. Czujniki można podłączać w układzie 2-przewodowym lub 4-przewodowym.
Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy od wtorku do piątku do godziny 14:00, a w poniedziałki do godziny 13:00 jeżeli towar jest w naszym magazynie lokalnym oznacza wysyłkę towaru jeszcze tego samego dnia!
Darmowa dostawa na terenie Polski od 500 zł
|
Sposób dostawy |
Koszt |
Czas dostawy |
Ubezpieczenie |
Szczegóły |
|---|---|---|---|---|
|
|
od 13,99 zł |
24h |
do 200 zł |
|
|
|
od 14,99 zł |
24h |
do 200 zł |
|
|
|
od 14,99 zł |
24h |
do 200 zł |
Regulamin przewoźnika |
|
(dostawy paletowe) |
od 199 zł |
2-4 dni |
ustalane |
Płatności elektroniczne oraz tradycyjny przelew bankowy
![]()
Na razie nie dodano żadnej opinii.
| WejściaDiagnostyka | Tak, za pomocą wskaźnika LED i oprogramowania |
|---|---|
| Zasilanie I/ODiagnostyka | Tak, za pomocą wskaźnika LED i oprogramowania |
| X2X LinkTyp połączenia | M12, kodowanie B |
| WejściaTyp połączenia | 4x M12, kodowanie A |
| Zasilanie I/OTyp połączenia | M8, 4-pinowe |
| Wewnętrzne I/OPobór mocy | 1.5 W |
| Zasilanie X2X LinkPobór mocy | 0.75 W |
| CECertyfikaty | Tak |
| UKCACertyfikaty | Tak |
| CRA (Cyber Resilience Act)Certyfikaty | W przygotowaniu |
| ATEXCertyfikaty | Zone 2, II 3G Ex nA IIA T5 Gc ; IP67, Ta = 0 - maks. 60°C ; TÜV 05 ATEX 7201X |
| ULCertyfikaty | cULus E115267 ; Przemysłowe urządzenia sterujące |
| HazLocCertyfikaty | cCSAus 244665 ; Urządzenia do sterowania procesami ; do stref zagrożonych wybuchem ; Class I, Division 2, Groups ABCD, T5 |
| Kod ID B&R | 0xD21B |
| Wskaźniki stanu | Funkcja I/O na kanał, napięcie zasilania, funkcja magistrali |
| Napięcie znamionowe | 24 VDC |
|---|---|
| Zakres napięcia | 18 do 30 VDC |
| Zintegrowana funkcja ochronna | Zabezpieczenie przed zamianą biegunów |
| Te same typy czujnikówCzas konwersji | 75 ms na kanał z filtrem 50 Hz |
|---|---|
| Pt100Czujnik | -200 do 270°C (przy rozdzielczości 0.01 K) ; -200 do 645°C (przy rozdzielczości 0.02 K) ; -200 do 850°C (przy rozdzielczości 0.04 K) |
| WzmocnienieMaks. błąd przy 25°C | 0.008% |
| OffsetMaks. błąd przy 25°C | 0.012% |
| Pt100Rozdzielczość czujnika temperatury | 1 LSB = 0.01 K (do 270°C) ; 1 LSB = 0.02 K (do 645°C) ; 1 LSB = 0.04 K (do 850°C) |
| Zakres pomiarowy do 420 ΩRozdzielczość pomiaru rezystancji | 1 LSB = 10 mΩ |
| Zakres pomiarowy do 210 ΩRozdzielczość pomiaru rezystancji | 1 LSB = 5 mΩ |
| Częstotliwość granicznaFiltr wejściowy | 115 Hz / Filtr 1. rzędu |
| NachylenieFiltr wejściowy | -20 dB |
| 50 HzTłumienie sygnału współbieżnego | >70 dB |
| DCTłumienie sygnału współbieżnego | >70 dB |
| Niedomiar zakresuMonitorowanie pomiaru temperatury | 0x8001 |
| Przekroczenie zakresuMonitorowanie pomiaru temperatury | 0x7FFF |
| Przerwa w obwodzieMonitorowanie pomiaru temperatury | 0x7FFF |
| Błąd ogólnyMonitorowanie pomiaru temperatury | 0x8000 |
| Otwarte wejściaMonitorowanie pomiaru temperatury | 0x7FFF |
| Niedomiar zakresuMonitorowanie pomiaru rezystancji | 0x0000 |
| Przekroczenie zakresuMonitorowanie pomiaru rezystancji | 0xFFFF |
| Przerwa w obwodzieMonitorowanie pomiaru rezystancji | 0xFFFF |
| Błąd ogólnyMonitorowanie pomiaru rezystancji | 0xFFFF |
| Otwarte wejściaMonitorowanie pomiaru rezystancji | 0xFFFF |
| Wejście | Pomiar rezystancji z zasilaniem prądem stałym dla połączeń 2- lub 4-przewodowych |
| Rozdzielczość przetwornika cyfrowego | 16-bit |
| Czas filtracji | Konfigurowalne w zakresie od 2 do 20 ms |
| Metoda przetwarzania | Sigma-delta |
| Format wyjściowy | INT lub UINT dla pomiaru rezystancji |
| Zakres pomiaru temperatury Pt100 | Konfigurowalne dla każdego kanału |
| Zakres pomiaru rezystancji | 0.010 do 420 Ω / 0.005 do 210 Ω |
| Norma czujnika | EN 60751 |
| Zakres napięcia współbieżnego | ±1 VDC |
| Napięcie izolacji między kanałem a magistralą | 500 V eff |
| Metoda linearyzacji | Oprogramowanie |
| Prąd pomiarowy | 1.014 mA ±1.25% |
| Referencja | 422 Ω ±0.05% |
| Dopuszczalny sygnał wejściowy | Krótkotrwale maks. ±30 V |
| Maks. dryft wzmocnienia | 0.0008%/°C |
| Maks. dryft offsetu | 0.0006%/°C |
| Nieliniowość | <0.002% |
| Przesłuch między kanałami | -70 dB |
| Izolacja galwaniczna | Kanał izolowany od magistrali ; Kanał nieizolowany od kanału |
|---|
| DowolnaOrientacja montażu | Tak |
|---|---|
| 0 do 2000 mWysokość montażu n.p.m. | Bez ograniczeń |
| >2000 mWysokość montażu n.p.m. | Obniżenie temperatury otoczenia o 0.5°C na 100 m |
| Stopień ochrony wg EN 60529 | IP67 |
| PracaTemperatura | -25 do 60°C |
|---|---|
| DeratingTemperatura | - |
| PrzechowywanieTemperatura | -40 do 85°C |
| TransportTemperatura | -40 do 85°C |
| SzerokośćWymiary | 53 mm |
|---|---|
| WysokośćWymiary | 85 mm |
| GłębokośćWymiary | 42 mm |
| M8Moment dokręcania połączeń | Maks. 0.4 Nm |
| M12Moment dokręcania połączeń | Maks. 0.6 Nm |
| Masa | 205 g |
