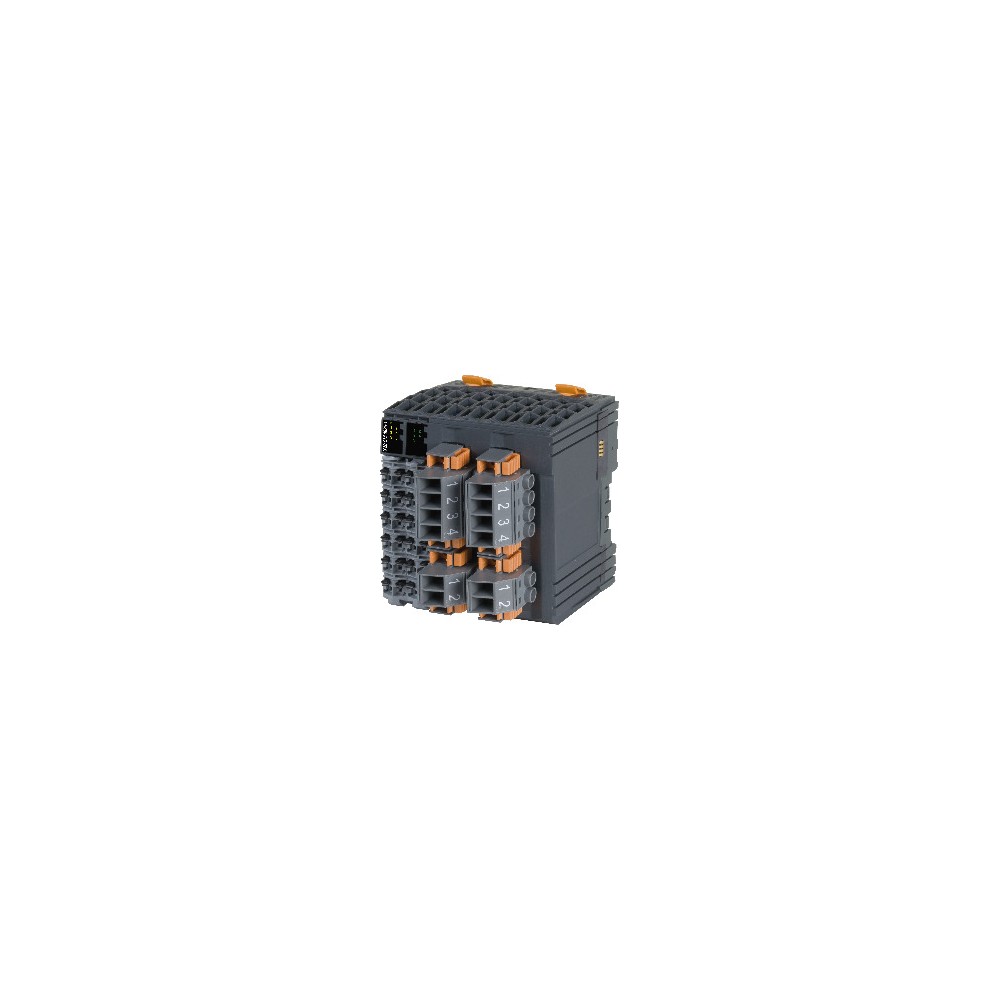

X20CM0985-1
Polityka prywatności
Dostawa i płatność
Zasady zwrotu

Polityka prywatności
Dostawa i płatność
Zasady zwrotu

Pomiar energii dla 120 do 480 VAC
Moduł charakteryzuje się kompaktowymi wymiarami i łączy w sobie moduł pomiaru mocy o specjalnych właściwościach z jednostką synchronizacji zdolną sprostać wszelkim wymaganiom. 3 wejścia prądowe jednostki pomiarowej są przystosowane do przekładników prądowych X: 1 A oraz X: 5 A. Odporność przetężeniowa oraz wysoka rozdzielczość jednostki pomiarowej dopełniają jej właściwości. W przypadku wejść napięciowych zakres wartości można skonfigurować w przedziale od 480 VAC do 120 VAC. Obszar zastosowań obejmuje 4-przewodowe sieci AC o napięciu fazowym do 480 VAC oraz systemy 3-przewodowe, przy czym faza L2 może być uziemiona (układ V). Moduł obsługuje również układy pomiarowe Arona. Uzyskane wartości pomiarowe obejmują rzeczywisty prąd fazowy, napięcie międzyprzewodowe lub napięcie fazowe, składowe mocy czynnej, biernej i pozornej, częstotliwość sieci, współczynnik mocy i wiele innych. Ponadto wartości szczytowe oraz liczniki energii są zapisywane w module w pamięci nieulotnej. W zależności od konfiguracji możliwe jest również wykorzystanie wyjścia cyfrowego jako nadajnika impulsów dla zewnętrznego licznika energii. Jednostka synchronizacji uwzględnia nie tylko fazowanie i napięcie fazowe; zintegrowana inteligencja monitoruje również szybkość zmian i inne parametry, umożliwiając im wpływanie na moment załączenia wyjścia synchronizacji. Możliwe jest także monitorowanie generatora przy użyciu dużej liczby dodatkowych warunków. Łącznie 4 wejścia napięciowe zapewniają znaczną ogólną elastyczność. Funkcje monitorowania rozszerzają możliwości modułu. Zaimplementowano zależne monitorowanie przetężenia, które wykorzystuje pojemność cieplną silnika/generatora, dopuszczając krótkotrwałe przeciążenia przy zachowaniu pełnej ochrony. Zależne, opóźnione monitorowanie niesymetrii obciążenia, służące do ochrony generatorów trójfazowych i sieci trójfazowych przed niesymetrycznym obciążeniem, można dostosować do charakterystyk różnych typów generatorów za pomocą parametrów, uwzględniając ich specyficzne cieplne stałe czasowe.
Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy od wtorku do piątku do godziny 14:00, a w poniedziałki do godziny 13:00 jeżeli towar jest w naszym magazynie lokalnym oznacza wysyłkę towaru jeszcze tego samego dnia!
Darmowa dostawa na terenie Polski od 500 zł
|
Sposób dostawy |
Koszt |
Czas dostawy |
Ubezpieczenie |
Szczegóły |
|---|---|---|---|---|
|
|
od 13,99 zł |
24h |
do 200 zł |
|
|
|
od 14,99 zł |
24h |
do 200 zł |
|
|
|
od 14,99 zł |
24h |
do 200 zł |
Regulamin przewoźnika |
|
(dostawy paletowe) |
od 199 zł |
2-4 dni |
ustalane |
Płatności elektroniczne oraz tradycyjny przelew bankowy
![]()
Na razie nie dodano żadnej opinii.
| Praca/błąd modułuDiagnostyka | Tak, za pomocą wskaźnika LED i oprogramowania |
|---|---|
| Wejścia analogoweDiagnostyka | Tak, za pomocą wskaźnika LED (zakres pomiarowy wejść analogowych) |
| Wyjścia cyfroweDiagnostyka | Tak, za pomocą wskaźnika LED i oprogramowania |
| Zakres pomiarowyMierzalna częstotliwość | 15.2 Hz do 2x częstotliwość znamionowa |
| DokładnośćMierzalna częstotliwość | <10 mHz przy 400 V ±5% lub 100 V ±5% |
| MagistralaPobór mocy | 1.05 W |
| Wewnętrzne I/OPobór mocy | 4 W |
| CECertyfikaty | Tak |
| UKCACertyfikaty | Tak |
| CRA (Cyber Resilience Act)Certyfikaty | W przygotowaniu |
| ATEXCertyfikaty | Zone 2, II 3G Ex nA nC IIA T5 Gc ; IP20, Ta (patrz instrukcja obsługi X20) ; FTZÚ 09 ATEX 0083X |
| ULCertyfikaty | cULus E115267 ; Przemysłowe urządzenia sterujące ; cULus E537419 ; Sterownik agregatu prądotwórczego |
| HazLocCertyfikaty | cCSAus 244665 ; Urządzenia do sterowania procesami ; do stref zagrożonych wybuchem ; Class I, Division 2, Groups ABCD, T5 |
| DNVCertyfikaty | Temperatura: B (0 do 55°C) ; Wilgotność: B (do 100%) ; Wibracje: B (4 g) ; EMC: B (mostek i otwarty pokład) |
| CCSCertyfikaty | Tak |
| LRCertyfikaty | ENV1 |
| KRCertyfikaty | Tak |
| ABSCertyfikaty | Tak |
| BVCertyfikaty | EC33B ; Temperatura: 5 - 55°C ; Wibracje: 4 g ; EMC: Mostek i otwarty pokład |
| KCCertyfikaty | Tak |
| UL 6200Certyfikaty | Rev. C9 ; Hardware upgrade 2.5.0.0 |
| Kod ID B&R | 0xB768 |
| Wskaźniki stanu | Stan kanału, stan pracy, stan modułu |
| Kategoria przepięciowa | ll |
| Dodatkowa strata mocy spowodowana przez elementy wykonawcze (rezystancyjne) [W] | - |
| 0 → 1Opóźnienie przełączania | <300 μs |
|---|---|
| 1 → 0Opóźnienie przełączania | <300 μs |
| Obciążenie rezystancyjneCzęstotliwość przełączania | Maks. 100 Hz |
| Ilość | 5 |
| Wariant | FET źródłowy (current-sourcing) |
| Napięcie znamionowe | 24 VDC |
| Napięcie przełączania | 24 VDC -15% / +20% |
| Znamionowy prąd wyjściowy | 0.1 A |
| Całkowity prąd znamionowy | 0.5 A |
| Typ połączenia | Połączenia 1-przewodowe |
| Obwód wyjściowy | Source (źródło) |
| Zabezpieczenie wyjścia | Wyłączenie termiczne w przypadku przetężenia lub zwarcia |
| Stan diagnostyczny | Monitorowanie wyjścia z opóźnieniem 10 ms |
| Prąd upływu przy wyłączonym wyjściu | 5 μA |
| Napięcie szczątkowe | <0.3 V przy prądzie znamionowym 0.1 A |
| Szczytowy prąd zwarciowy | <2 A |
| Załączenie w przypadku wyłączenia przeciążeniowego lub zwarciowego | Ok. 10 ms, zależy od temperatury modułu |
| Napięcie izolacji między kanałem a magistralą | 500 V eff |
| Min.Zdolność łączeniowa | 10 mA / 5 VDC |
|---|---|
| Maks.Zdolność łączeniowa | 30 W / 240 VAC |
| 0 → 1Opóźnienie przełączania | ≤10 ms |
| 1 → 0Opóźnienie przełączania | ≤10 ms |
| MechaniczneŻywotność | Min. 10 x 10 6 cykli |
| ElektryczneŻywotność | Min. 60 x 10 3 cykli (NC) przy 1 A ; Min. 30 x 10 3 cykli (NO) przy 1 A |
| WewnętrzneUkład ochronny | Brak |
| ZewnętrzneUkład ochronny | Brak |
| DCUkład ochronny | Dioda zwrotna, układ RC lub VDR |
| ACUkład ochronny | Układ RC lub VDR |
| Kanał - kanałNapięcie izolacji | 1000 VAC / 1 min |
| Kanał - magistralaNapięcie izolacji | 4000 VAC / 1 min |
| Ilość | 1 |
| Wariant | Przekaźnik / zestyk przełączny |
| Napięcie znamionowe | 30 VDC / 240 VAC |
| Częstotliwość znamionowa | DC / 45 do 63 Hz |
| Znamionowy prąd wyjściowy | 1 A przy 30 VDC / 1 A przy 240 VAC |
| Zasilanie elementów wykonawczych | Zewnętrzne |
| Napięcie przełączania | Maks. 60 VDC / 250 VAC |
| Rezystancja stykowa | Maks. 100 mΩ |
| 50 HzCzas konwersji | 10 ms |
|---|---|
| 60 HzCzas konwersji | 8.33 ms |
| ±120 VACFormat wyjściowy | 1 LSB = 0x0001 = 5.707 mV |
| ±480 VACFormat wyjściowy | 1 LSB = 0x0001 = 22.787 mV |
| Przekroczenie górneWartość cyfrowa na wyjściu podczas przeciążenia | 0x7FFF |
| Przekroczenie dolneWartość cyfrowa na wyjściu podczas przeciążenia | 0x8001 |
| Częstotliwość granicznaFiltr wejściowy | 10 kHz |
| NachylenieFiltr wejściowy | 60 dB |
| WzmocnienieMaks. błąd przy 25°C | 0.09% |
| OffsetMaks. błąd przy 25°C | 0.03% |
| Kanały | 8 |
| Wejście | 120 VAC / 480 VAC |
| Typ wejścia | Single-ended |
| Rozdzielczość przetwornika cyfrowego | ±15-bit |
| Dopuszczalny sygnał wejściowy | Maks. 132 VAC / 528 VAC |
| Metoda konwersji | SAR |
| Maksymalny dryft wzmocnienia | 0.02% na °C |
| Maksymalny dryft offsetu | 0.003% na °C |
| Przesłuch między kanałami | -70 dB |
| Nieliniowość | ≤0.5% przy 45 do 65 Hz |
| Ochrona przed porażeniem prądem elektrycznym | Impedancja ochronna wg EN 61131-2 |
| Napięcie probiercze między kanałem a magistralą (badanie typu) | 3700 V eff |
| Format wyjściowy | INT |
| Impedancja wejściowa w zakresie sygnału | Ok. 3 MΩ |
| Zabezpieczenie wejścia | Ochrona przeciwprzepięciowa |
| 50 HzCzas konwersji | 10 ms |
|---|---|
| 60 HzCzas konwersji | 8.33 ms |
| ±1 AFormat wyjściowy | 1 LSB = 0x0001 = 189.903 μA |
| ±5 AFormat wyjściowy | 1 LSB = 0x0001 = 949.513 μA |
| Przekroczenie górneWartość cyfrowa na wyjściu podczas przeciążenia | 0x7FFF |
| Przekroczenie dolneWartość cyfrowa na wyjściu podczas przeciążenia | 0x8001 |
| Częstotliwość granicznaFiltr wejściowy | 10 kHz |
| NachylenieFiltr wejściowy | 60 dB |
| WzmocnienieMaks. błąd przy 25°C | 0.2% |
| OffsetMaks. błąd przy 25°C | 0.05% |
| Zakres pomiarowy 1 AImpedancja wejściowa | Maks. 30 mΩ |
| Zakres pomiarowy 5 AImpedancja wejściowa | Maks. 10 mΩ |
| Kanały | 3 |
| Wejście | 1 A / 5 A AC |
| Typ wejścia | Izolowany przekładnik prądowy wg zasady kompensacji z czujnikiem magnetycznym, do podłączenia zewnętrznego przekładnika |
| Rozdzielczość przetwornika cyfrowego | ±15-bit |
| Dopuszczalny sygnał wejściowy | Maks. 1.5 A / 7.7 A |
| Metoda konwersji | SAR |
| Maksymalny dryft wzmocnienia | 0.07% na °C |
| Maksymalny dryft offsetu | Zakres pomiarowy 2 A: 0.0064% na °C, zakres pomiarowy 10 A: 0.00384% na °C |
| Przesłuch między kanałami | -70 dB |
| Nieliniowość | ≤0.5% przy 45 do 65 Hz |
| Napięcie izolacji między kanałem a magistralą | 500 V eff |
| Format wyjściowy | INT |
| Przetężenie termiczne | 15 x I Nom przez 0.2 s |
| Monitorowane przetężenie | 4 x I Nom |
| Izolacja galwaniczna | Magistrala izolowana od zasilania I/O oraz wejść i wyjść cyfrowych ; Wejścia i wyjścia cyfrowe izolowane od siebie nawzajem |
|---|
| PoziomoOrientacja montażu | Tak |
|---|---|
| PionowoOrientacja montażu | Tak |
| 0 do 2000 mWysokość montażu n.p.m. | Bez ograniczeń |
| >2000 mWysokość montażu n.p.m. | Obniżenie temperatury otoczenia o 0.5°C na 100 m |
| Stopień ochrony wg EN 60529 | IP20 |
| PracaTemperatura | |
|---|---|
| Pozioma pozycja montażowaTemperatura | -25 do 60°C |
| Pionowa pozycja montażowaTemperatura | -25 do 50°C |
| DeratingTemperatura | Patrz rozdział "Derating". |
| PrzechowywanieTemperatura | -40 do 85°C |
| TransportTemperatura | -40 do 85°C |
| PracaWilgotność względna | 5 do 95%, bez kondensacji |
| PrzechowywanieWilgotność względna | 5 do 95%, bez kondensacji |
| TransportWilgotność względna | 5 do 95%, bez kondensacji |
| Uwaga | Zamawiać 2x listwa zaciskowa X20TB12 osobno. ; Zamawiać 2x listwa zaciskowa śrubowa TB3102 i 2x listwa zaciskowa śrubowa TB3104 osobno. |
|---|---|
| Raster | 87.5 +0.2 mm |
