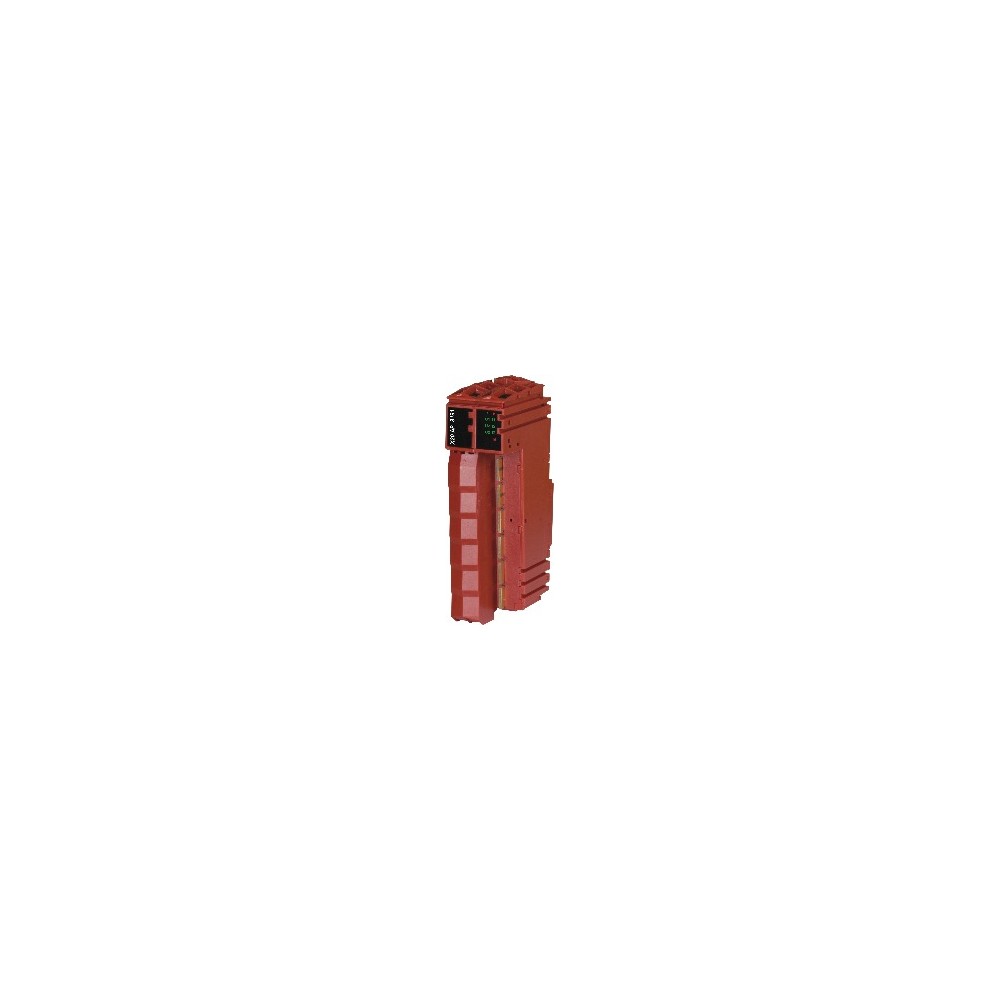

X20AP3131

X20AP3131

0 Opinia(e)
B&R
X20AP3131
Brak w magazynie
2 236,14 zł brutto
1 818,00 zł netto
Dostawa w ciągu 5-30 dni
Ilość

Na zamówienie
Dodaj do porównania
Dodaj do ulubionych


Polityka prywatności



Dostawa i płatność



Zasady zwrotu

Oblicza wartości RMS prądów i napięć

  • Oblicza moc czynną, bierną i pozorną
  • Wykrywanie kolejności faz
  • Mierzy poszczególne fazy i oblicza wartości skumulowane
  • Opcjonalny pomiar prądu w przewodzie neutralnym
  • Oblicza częstotliwość i harmoniczne z wysoką precyzją
  • Znacznik czasu NetTime: Moment odczytu grup wartości pomiarowych

Monitorowanie mocy Moduły te mierzą moc czynną, bierną i pozorną indywidualnie dla każdej z 3 faz, jak również dla wszystkich łącznie. Pobór mocy każdej fazy jest również rejestrowany indywidualnie i łącznie. Ponadto moduły dostarczają wartości RMS napięcia i prądu na 3 fazach. Podczas pomiaru prądu można także wykrywać i monitorować wartość prądu płynącego przez przewód neutralny. Pomiar częstotliwości sieciowej oraz kąta fazowego 3 faz (prądu i napięcia) uzupełnia dane pomiarowe mocy. Zarządzanie energią Zintegrowane funkcje modułów szczegółowo odwzorowują chwilowe zapotrzebowanie maszyny na moc, a także rejestrują jej całkowity pobór mocy. Dla użytkownika wszystkie istotne dane są przygotowywane i udostępniane w obrazie procesu. Możliwość pomiaru prądów i napięć aż do 31. harmonicznej umożliwia rejestrację wartości RMS z większą precyzją, niż jest to ogólnie możliwe. Pozwala to modułom na bezproblemową pracę przy nieregularnych przebiegach sinusoidalnych i sprawia, że doskonale nadają się do zastosowań w energetyce odnawialnej. W tego typu aplikacjach dużą zaletą jest na przykład możliwość dokładnego pomiaru częstotliwości z rozdzielczością 0.01 Hz w zakresie od 45 do 65 Hz. Ogólnie moduły nadają się do stosowania w sieciach 1-fazowych, 2-fazowych lub 3-fazowych. Znacznik czasu NetTime momentów odczytu W wielu aplikacjach istotna jest nie tylko wartość mierzona, ale także dokładny moment odczytu grupy wartości mierzonych. Moduł jest w tym celu wyposażony w funkcję znacznika czasu NetTime, która dostarcza znacznik czasu dla zarejestrowanej pozycji i momentu wyzwolenia z dokładnością do mikrosekundy. Funkcja znacznika czasu opiera się na zsynchronizowanych timerach. W przypadku wystąpienia zdarzenia znacznika czasu moduł natychmiast zapisuje aktualny czas NetTime. Po przesłaniu odpowiednich danych do CPU, w tym tego dokładnego momentu, CPU może w razie potrzeby dokonać ewaluacji danych przy użyciu własnego czasu NetTime (lub czasu systemowego).

: X20AP3131
Brak w magazynie

Specyficzne kody

MPN
X20AP3131

Wysyłka w dniu zamówienia

Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy od wtorku do piątku do godziny 14:00, a w poniedziałki do godziny 13:00 jeżeli towar jest w naszym magazynie lokalnym oznacza wysyłkę towaru jeszcze tego samego dnia!



Darmowa dostawa na terenie Polski od 500 zł



Wysyłka na terenie Polski

Sposób dostawy

Koszt

Czas dostawy

Ubezpieczenie

Szczegóły

InPost - Paczkomaty 24

InPost Paczkomat 24/7

od 13,99 zł

24h

do 200 zł

Regulamin przewoźnika

InPost - Kurier

Inpost Kurier

od 14,99 zł

24h

do 200 zł

Regulamin przewoźnika

Kurier STANDARD

Kurier STANDARD

od 14,99 zł

24h

do 200 zł

 Regulamin przewoźnika

Kurier PALETA

Kurier PALETA
(dostawy paletowe)

od 199 zł

2-4 dni

ustalane
indywidualnie

Regulamin przewoźnika



Formy płatności

Płatności elektroniczne oraz tradycyjny przelew bankowy

Formy płatności

Opinie

Na razie nie dodano żadnej opinii.

Napisz swoją opinię

X20AP3131

Napisz swoją opinię

Informacje ogólne

Praca/błąd modułuDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
WejściaDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
MagistralaPobór mocy0.85 W (Rev. <E0) ; 0.50 W (Rev. =E0) ; 0.45 W (Rev. >E0)
Wewnętrzne I/OPobór mocy-
Wejścia - Magistrala / zasilanie I/ONapięcia izolacjiPrzetestowano przy 5500 VDC, 1 min
Wejścia - MasaNapięcia izolacjiPrzetestowano przy 5500 VDC, 1 min
Magistrala / zasilanie I/O - MasaNapięcia izolacjiPrzetestowano przy 510 VAC, 1 min
CECertyfikatyTak
UKCACertyfikatyTak
CRA (Cyber Resilience Act)CertyfikatyW przygotowaniu
ATEXCertyfikatyZone 2, II 3G Ex nA nC IIA T5 Gc ; IP20, Ta (patrz instrukcja obsługi X20) ; FTZÚ 09 ATEX 0083X
ULCertyfikatycULus E115267 ; Przemysłowe urządzenia sterujące
HazLocCertyfikatycCSAus 244665 ; Urządzenia do sterowania procesami ; do stref zagrożonych wybuchem ; Class I, Division 2, Groups ABCD, T5
DNVCertyfikatyTemperatura: B (0 do 55°C) ; Wilgotność: B (do 100%) ; Wibracje: B (4 g) ; EMC: B (mostek i otwarty pokład)
CCSCertyfikatyTak
LRCertyfikatyENV1
KRCertyfikatyTak
ABSCertyfikatyTak
BVCertyfikatyEC33B ; Temperatura: 5 - 55°C ; Wibracje: 4 g ; EMC: Mostek i otwarty pokład
Kod ID B&R0xC9DC
Wskaźniki stanuFunkcja I/O na kanał, stan pracy, status modułu
Dodatkowe straty mocy modułu [W]2 W

Wejścia napięciowe

Między fazamiNapięcie znamionowe U NMaks. 480 VAC
Faza do NNapięcie znamionowe U NMaks. 277 VAC
Zakres pomiarowyMierzalna częstotliwość45 do 65 Hz
RozdzielczośćMierzalna częstotliwość0.01 Hz
Liczba faz3
Impedancja wejściowa1.68 MΩ
Maks. wartość wyświetlana655 VAC
Rozdzielczość10 mV, z napięciem podłączonym bezpośrednio
Częstotliwość znamionowa50 i 60 Hz

Wejścia prądowe

WtórnePrąd znamionowy I N5 A
PierwotnePrąd znamionowy I N65 A konfigurowalne bezpośrednio, większe wartości poprzez przeliczenie w aplikacji
Ilość4 wejścia AC
Maks. prąd przeciążeniowy8 x I N przez 0.5 s
Maks. prąd pomiarowy5 A
Rozdzielczość1 mA, w odniesieniu do prądu pierwotnego
Obciążenie20 mΩ

Dokładność pomiaru

Na fazę i suma arytmetycznaEnergia pozorna±1.50% (Rev. <E0) ; ±0.55% (Rev. ≥E0)
Suma wektorowaEnergia pozorna±1.80% (Rev. <E0) ; ±0.85% (Rev. ≥E0)
U RMS±0.65%
I RMS±1.65% (Rev. <E0) ; ±0.70% (Rev. ≥E0)
Moc czynna, bierna i pozorna±1.80% (Rev. <E0) ; ±0.85% (Rev. ≥E0)
Częstotliwość, współczynnik mocy i kąt fazowy±0.50%
Energia czynna na fazę i całkowita±1.40% (Rev. <E0) ; ±0.45% (Rev. ≥E0)
Energia czynna częstotliwości podstawowej na fazę i całkowita±1.50% (Rev. <E0) ; ±0.55% (Rev. ≥E0)
Energia czynna harmonicznych na fazę i całkowita±1.80% (Rev. <E0) ; ±0.85% (Rev. ≥E0)
Energia bierna na fazę i całkowita±1.50% (Rev. <E0) ; ±0.55% (Rev. ≥E0)

Właściwości elektryczne

Izolacja galwanicznaKanał izolowany od magistrali ; Kanał nieizolowany od kanału

Warunki pracy

PoziomoOrientacja montażuTak
PionowoOrientacja montażuTak
0 do 2000 mWysokość montażu n.p.m.Bez ograniczeń
>2000 mWysokość montażu n.p.m.Niedozwolone
Stopień ochrony wg EN 60529IP20

Warunki otoczenia

PracaTemperatura
Pozioma pozycja montażowaTemperatura-25 do 60°C
Pionowa pozycja montażowaTemperatura-25 do 50°C
DeratingTemperaturaPatrz rozdział "Derating".
PrzechowywanieTemperatura-40 do 85°C
TransportTemperatura-40 do 85°C
PracaWilgotność względna5 do 95%, bez kondensacji
PrzechowywanieWilgotność względna5 do 95%, bez kondensacji
TransportWilgotność względna5 do 95%, bez kondensacji

Właściwości mechaniczne

UwagaZamawiać 1x listwa zaciskowa X20TB32 osobno. ; Zamawiać 1x moduł magistrali X20BM32 osobno.
Raster25 +0.2 mm
