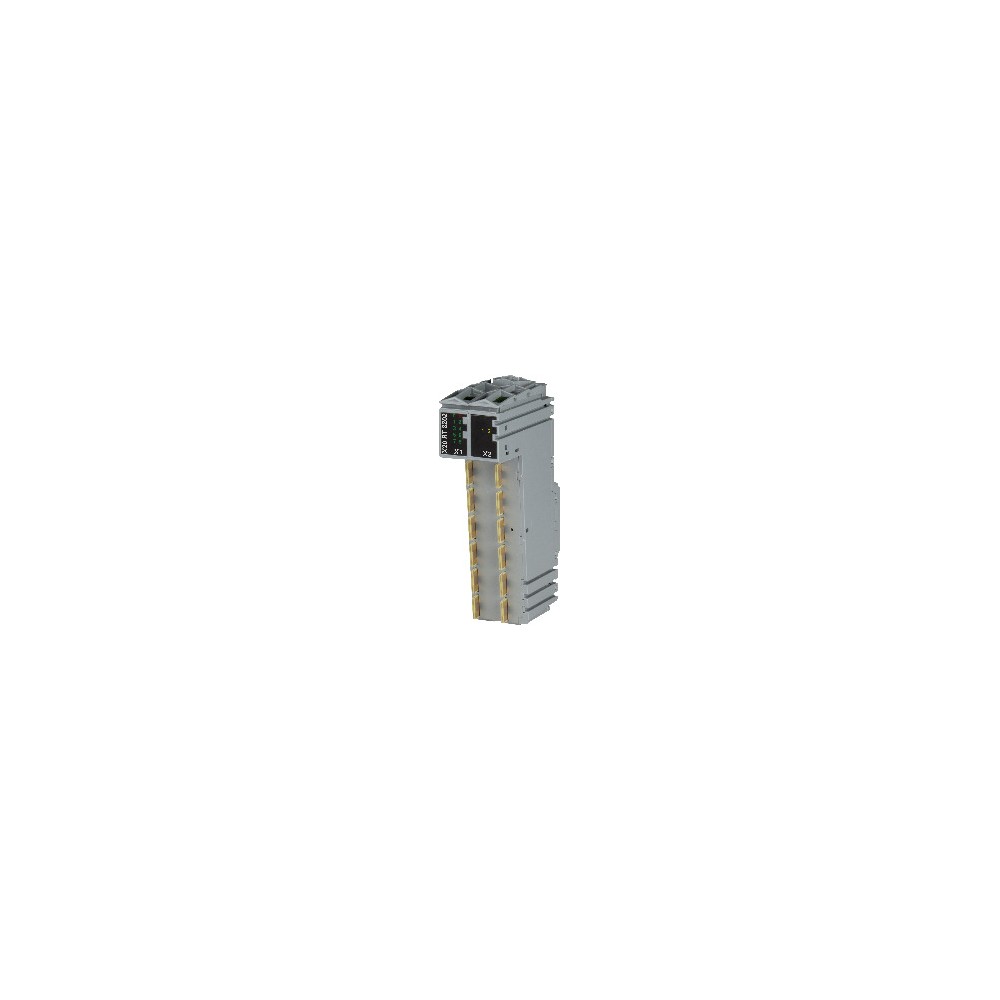

X20RT8202

X20RT8202

0 Opinia(e)
B&R
X20RT8202
Brak w magazynie
3 355,44 zł brutto
2 728,00 zł netto
Dostawa w ciągu 5-30 dni
Ilość

Na zamówienie
Dodaj do porównania
Dodaj do ulubionych


Polityka prywatności



Dostawa i płatność



Zasady zwrotu

Moduł technologii reACTION

  • 4 szybkie wejścia cyfrowe
  • 4 szybkie kanały cyfrowe, konfigurowalne jako wejścia lub wyjścia
  • 2 szybkie wyjścia analogowe ±10 V
  • 1 wejście enkodera inkrementalnego ABR 24 V
  • Modulacja szerokości impulsów
  • 24 VDC i GND do zasilania enkodera
  • Obsługa trybu blackout

Ten moduł technologii reACTION posiada 4 szybkie wejścia cyfrowe i 4 szybkie cyfrowe kanały mieszane. Wszystkie połączenia są zaprojektowane jako połączenia 1-przewodowe. Wszystkie wejścia są zaprojektowane do połączeń typu sink, a wyjścia do połączeń push-pull. Sygnał napięciowy ±10 V może być generowany za pomocą 2 wyjść analogowych. Ultraszybka technologia reACTION umożliwia sterowanie zintegrowanymi kanałami I/O z czasami odpowiedzi do 1 μs. Wszystkie polecenia, które mogą być użyte w programach reACTION, są udostępniane jako bloki funkcyjne w specjalnych bibliotekach (np. AsIORTI). Programowanie zgodne z wymaganiami normy IEC 61131-3 odbywa się w edytorze Function Block Diagram w programie Automation Studio. Moduł obsługuje tryb blackout. W trybie blackout programowalna funkcjonalność modułu zostaje zachowana nawet w przypadku awarii sieci.

: X20RT8202
Brak w magazynie

Specyficzne kody

MPN
X20RT8202

Wysyłka w dniu zamówienia

Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy od wtorku do piątku do godziny 14:00, a w poniedziałki do godziny 13:00 jeżeli towar jest w naszym magazynie lokalnym oznacza wysyłkę towaru jeszcze tego samego dnia!



Darmowa dostawa na terenie Polski od 500 zł



Wysyłka na terenie Polski

Sposób dostawy

Koszt

Czas dostawy

Ubezpieczenie

Szczegóły

InPost - Paczkomaty 24

InPost Paczkomat 24/7

od 13,99 zł

24h

do 200 zł

Regulamin przewoźnika

InPost - Kurier

Inpost Kurier

od 14,99 zł

24h

do 200 zł

Regulamin przewoźnika

Kurier STANDARD

Kurier STANDARD

od 14,99 zł

24h

do 200 zł

 Regulamin przewoźnika

Kurier PALETA

Kurier PALETA
(dostawy paletowe)

od 199 zł

2-4 dni

ustalane
indywidualnie

Regulamin przewoźnika



Formy płatności

Płatności elektroniczne oraz tradycyjny przelew bankowy

Formy płatności

Opinie

Na razie nie dodano żadnej opinii.

Napisz swoją opinię

X20RT8202

Napisz swoją opinię

Informacje ogólne

Praca/błąd modułuDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
WyjściaDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania (stan błędu wyjścia)
Kanały we/wy obsługujące technologię reACTIONWsparcieTak
ZakresTryb blackoutModuł
FunkcjaTryb blackoutProgramowalne
Tryb autonomicznyTryb blackoutNie
MagistralaPobór mocy0.01 W
Wewnętrzne I/OPobór mocy1.6 W
TypPamięć aplikacjiPamięć flash 64 Mbit
Czas przechowywania danychPamięć aplikacji20 lat przy 55°C
Gwarantowane cykle kasowania/zapisuPamięć aplikacji100,000
CECertyfikatyTak
UKCACertyfikatyTak
CRA (Cyber Resilience Act)CertyfikatyW przygotowaniu
ATEXCertyfikatyZone 2, II 3G Ex nA nC IIA T5 Gc ; IP20, Ta (patrz instrukcja obsługi X20) ; FTZÚ 09 ATEX 0083X
ULCertyfikatycULus E115267 ; Przemysłowe urządzenia sterujące
DNVCertyfikatyTemperatura: B (0 do 55°C) ; Wilgotność: B (do 100%) ; Wibracje: B (4 g) ; EMC: B (mostek i otwarty pokład)
CCSCertyfikatyTak
LRCertyfikatyENV1
KRCertyfikatyTak
ABSCertyfikatyTak
BVCertyfikatyEC33B ; Temperatura: 5 - 55°C ; Wibracje: 4 g ; EMC: Mostek i otwarty pokład
Kod ID B&R0xE55B
Wskaźniki stanuFunkcja I/O na kanał, stan pracy, status modułu
Dodatkowa strata mocy spowodowana przez elementy wykonawcze (rezystancyjne) [W]+0.8
Typ linii sygnałowychDla wszystkich linii sygnałowych należy stosować linie ekranowane, długość linii: maks. 20 m

Zasilanie enkodera

Napięcie wyjściowe24 VDC -15% / +20%
Prąd wyjściowyWewnętrzne modułu, maks. 600 mA
Odporność na zwarcia, ochrona przed przeciążeniemTak

Wejścia cyfrowe

SprzętFiltr wejściowy<3 µs
OprogramowanieFiltr wejściowyDomyślnie 200 ns, konfigurowalne w zakresie od 200 ns do 5 ms w krokach co 10 ns
NiskiPróg przełączania<5 VDC
WysokiPróg przełączania>15 VDC
Ilość4 wejścia standardowe i 4 kanały mieszane, konfiguracja jako wejście lub wyjście za pomocą oprogramowania
Napięcie znamionowe24 VDC
Napięcie wejściowe24 VDC -15% / +20%
Prąd wejściowy przy 24 VDCTyp. 1.3 mA
Obwód wejściowySink
Typ połączeniaPołączenia 1-przewodowe
Rezystancja wejściowa18.16 kΩ
Napięcie izolacji między kanałem a magistralą500 V eff

Enkoder inkrementalny ABR

Ilość1
Wejścia enkoderowe24 V, asymetryczne
Rozmiar licznika32-bit
Częstotliwość wejściowaMaks. 333 kHz
Ewaluacja4x

Wyjścia cyfrowe

0 → 1Opóźnienie przełączania<1 µs
1 → 0Opóźnienie przełączania<1 µs
Obciążenie rezystancyjneCzęstotliwość przełączaniaMaks. 500 kHz
Ilość4 kanały mieszane, konfiguracja jako wejście lub wyjście za pomocą oprogramowania
WariantPush-Pull
Napięcie znamionowe24 VDC
Napięcie przełączania24 VDC -15% / +20%
Znamionowy prąd wyjściowy100 mA
Całkowity prąd znamionowy400 mA
Typ połączeniaPołączenia 1-przewodowe
Obwód wyjściowySink lub source
Zabezpieczenie wyjściaWyłączenie termiczne w przypadku przetężenia lub zwarcia (patrz wartość „Szczytowy prąd zwarciowy”)
Stan diagnostycznyMonitorowanie wyjść z opóźnieniem <700 ns
Prąd upływu przy wyłączonym wyjściuOk. 25 µA
R DS(on)140 mΩ
Napięcie szczątkowe<0.4 V przy prądzie znamionowym 100 mA
Maks. prąd ciągły100 mA
Szczytowy prąd zwarciowy<10 A
Załączenie w przypadku wyłączenia przeciążeniowego lub zwarciowegoOk. 3 ms
Napięcie izolacji między kanałem a magistralą500 V eff

Wyjścia analogowe

WzmocnienieMaks. błąd0.15%
OffsetMaks. błąd0.05%
Typ danychFormat wyjściowyINT
NapięcieFormat wyjściowyINT 0x8000 - 0x7FFF / 1 LSB = 0x0008 = 2.441 mV
Ilość2
Wyjście±10 V
Rozdzielczość przetwornika cyfrowego±12-bit
Czas konwersji2 μs
Czas ustalania przy zmianie wyjścia w całym zakresie5 μs
Zachowanie przy włączaniu/wyłączaniuWewnętrzny przekaźnik zezwolenia na rozruch
Zabezpieczenie wyjściaOdporność na zwarcie
Obciążenie na kanałMaks. ±10 mA, obciążenie ≥1 kΩ
Odporność na zwarcieOgraniczenie prądu ±65 mA
Filtr wyjściowyFiltr dolnoprzepustowy pierwszego rzędu / częstotliwość odcięcia 22 kHz
Maks. dryft wzmocnienia0.022 %/°C
Maks. dryft offsetu0.032%/°C
Błąd spowodowany zmianą obciążeniaMaks. 0.14%, od 10 MΩ → 1 kΩ, rezystancyjne
Nieliniowość0.005%
Napięcie izolacji między kanałem a magistralą500 V eff

Właściwości elektryczne

Izolacja galwanicznaKanał izolowany od magistrali ; Kanał nieizolowany od kanału

Warunki pracy

PoziomoOrientacja montażuTak
PionowoOrientacja montażuTak
0 do 2000 mWysokość montażu n.p.m.Bez ograniczeń
>2000 mWysokość montażu n.p.m.Obniżenie temperatury otoczenia o 0.5°C na 100 m
Stopień ochrony wg EN 60529IP20

Warunki otoczenia

PracaTemperatura
Pozioma pozycja montażowaTemperatura-25 do 60°C
Pionowa pozycja montażowaTemperatura-25 do 50°C
DeratingTemperaturaPatrz sekcja "Derating and hardware configuration".
PrzechowywanieTemperatura-40 do 85°C
TransportTemperatura-40 do 85°C
PracaWilgotność względna5 do 95%, bez kondensacji
PrzechowywanieWilgotność względna5 do 95%, bez kondensacji
TransportWilgotność względna5 do 95%, bez kondensacji

Właściwości mechaniczne

UwagaZamawiać oddzielnie 2x listwa zaciskowa X20TB12. ; Zamawiać oddzielnie 1x moduł magistrali X20BM31.
Raster25 +0.2 mm
