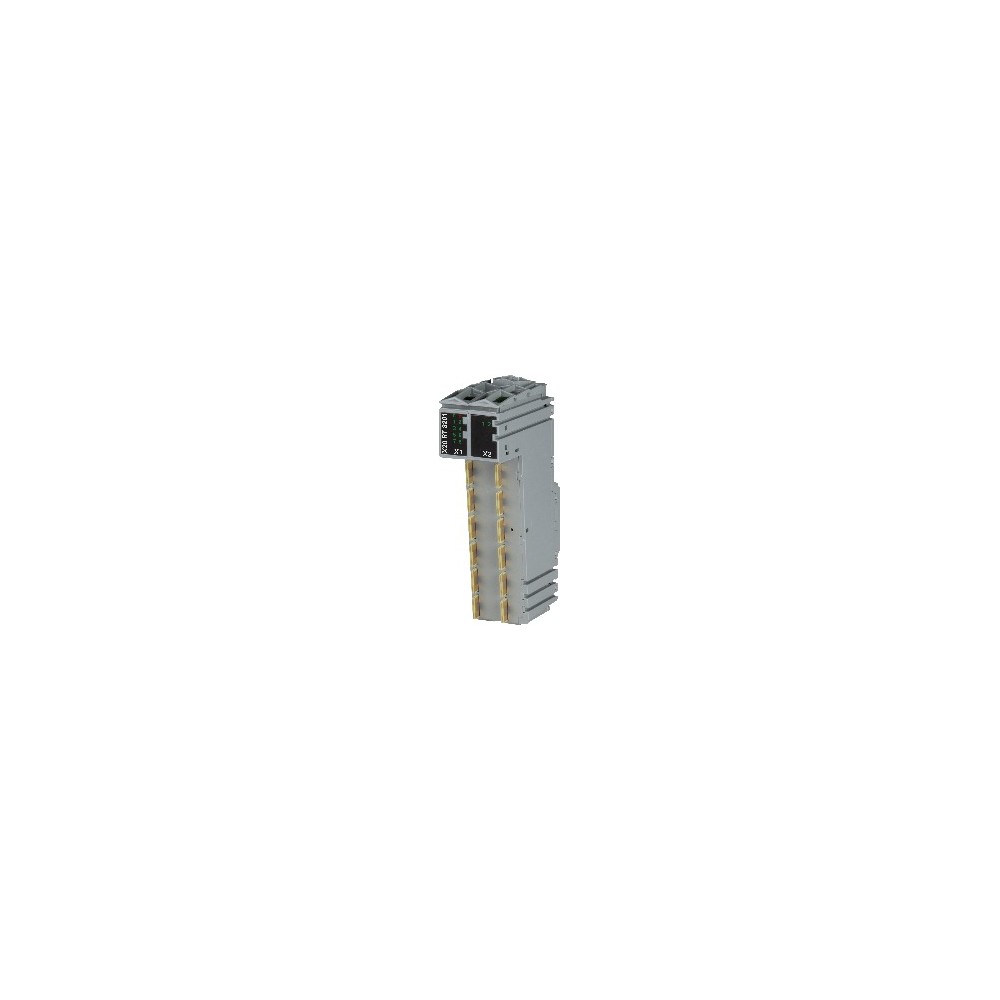

Moduł technologii reACTION
Ten moduł technologii reACTION posiada 4 szybkie wejścia cyfrowe i 4 szybkie cyfrowe kanały mieszane. Wszystkie połączenia są zaprojektowane jako połączenia 1-przewodowe. Wszystkie wejścia są zaprojektowane do połączeń typu sink, a wyjścia do połączeń push-pull. Sygnał napięciowy ±10 V może być odczytywany za pomocą 2 wejść analogowych. Ultraszybka technologia reACTION umożliwia sterowanie zintegrowanymi kanałami I/O z czasami odpowiedzi do 1 μs. Wszystkie polecenia, które mogą być użyte w programach reACTION, są udostępniane jako bloki funkcyjne w specjalnych bibliotekach (np. AsIORTI). Programowanie zgodne z wymaganiami normy IEC 61131-3 odbywa się w edytorze Function Block Diagram w programie Automation Studio. Moduł obsługuje tryb blackout. W trybie blackout programowalna funkcjonalność modułu zostaje zachowana nawet w przypadku awarii sieci.
Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy od wtorku do piątku do godziny 14:00, a w poniedziałki do godziny 13:00 jeżeli towar jest w naszym magazynie lokalnym oznacza wysyłkę towaru jeszcze tego samego dnia!
Darmowa dostawa na terenie Polski od 500 zł
|
Sposób dostawy |
Koszt |
Czas dostawy |
Ubezpieczenie |
Szczegóły |
|---|---|---|---|---|
|
|
od 13,99 zł |
24h |
do 200 zł |
|
|
|
od 14,99 zł |
24h |
do 200 zł |
|
|
|
od 14,99 zł |
24h |
do 200 zł |
Regulamin przewoźnika |
|
(dostawy paletowe) |
od 199 zł |
2-4 dni |
ustalane |
Płatności elektroniczne oraz tradycyjny przelew bankowy
![]()
Na razie nie dodano żadnej opinii.
| Praca/błąd modułuDiagnostyka | Tak, za pomocą wskaźnika LED i oprogramowania |
|---|---|
| WyjściaDiagnostyka | Tak, za pomocą wskaźnika LED i oprogramowania (stan błędu wyjścia) |
| WejściaDiagnostyka | Tak, za pomocą wskaźnika LED i oprogramowania |
| Kanały we/wy obsługujące technologię reACTIONWsparcie | Tak |
| ZakresTryb blackout | Moduł |
| FunkcjaTryb blackout | Programowalne |
| Tryb autonomicznyTryb blackout | Nie |
| MagistralaPobór mocy | 0.01 W |
| Wewnętrzne I/OPobór mocy | 1.6 W |
| TypPamięć aplikacji | Pamięć flash 64 Mbit |
| Czas przechowywania danychPamięć aplikacji | 20 lat przy 55°C |
| Gwarantowane cykle kasowania/zapisuPamięć aplikacji | 100,000 |
| CECertyfikaty | Tak |
| UKCACertyfikaty | Tak |
| CRA (Cyber Resilience Act)Certyfikaty | W przygotowaniu |
| ATEXCertyfikaty | Zone 2, II 3G Ex nA nC IIA T5 Gc ; IP20, Ta (patrz instrukcja obsługi X20) ; FTZÚ 09 ATEX 0083X |
| ULCertyfikaty | cULus E115267 ; Przemysłowe urządzenia sterujące |
| DNVCertyfikaty | Temperatura: B (0 do 55°C) ; Wilgotność: B (do 100%) ; Wibracje: B (4 g) ; EMC: B (mostek i otwarty pokład) |
| CCSCertyfikaty | Tak |
| LRCertyfikaty | ENV1 |
| KRCertyfikaty | Tak |
| ABSCertyfikaty | Tak |
| BVCertyfikaty | EC33B ; Temperatura: 5 - 55°C ; Wibracje: 4 g ; EMC: Mostek i otwarty pokład |
| Kod ID B&R | 0xE55A |
| Wskaźniki stanu | Funkcja I/O na kanał, stan pracy, status modułu |
| Dodatkowa strata mocy spowodowana przez elementy wykonawcze (rezystancyjne) [W] | +0.8 |
| Typ linii sygnałowych | Dla wszystkich linii sygnałowych należy stosować linie ekranowane, długość linii: maks. 20 m |
| Napięcie wyjściowe | 24 VDC -15% / +20% |
|---|---|
| Prąd wyjściowy | Wewnętrzne modułu, maks. 600 mA |
| Odporność na zwarcia, ochrona przed przeciążeniem | Tak |
| SprzętFiltr wejściowy | <3 µs |
|---|---|
| OprogramowanieFiltr wejściowy | Domyślnie 200 ns, konfigurowalne w zakresie od 200 ns do 5 ms w krokach co 10 ns |
| NiskiPróg przełączania | <5 VDC |
| WysokiPróg przełączania | >15 VDC |
| Ilość | 4 wejścia standardowe i 4 kanały mieszane, konfiguracja jako wejście lub wyjście za pomocą oprogramowania |
| Napięcie znamionowe | 24 VDC |
| Napięcie wejściowe | 24 VDC -15% / +20% |
| Prąd wejściowy przy 24 VDC | Typ. 1.3 mA |
| Obwód wejściowy | Sink |
| Typ połączenia | Połączenia 1-przewodowe |
| Rezystancja wejściowa | 18.16 kΩ |
| Napięcie izolacji między kanałem a magistralą | 500 V eff |
| Ilość | 1 |
|---|---|
| Wejścia enkoderowe | 24 V, asymetryczne |
| Rozmiar licznika | 32-bit |
| Częstotliwość wejściowa | Maks. 333 kHz |
| Ewaluacja | 4x |
| Typ danychFormat wyjściowy | INT |
|---|---|
| NapięcieFormat wyjściowy | INT 0x8001 - 0x7FFF / 1 LSB = 0x0008 = 2.441 mV |
| Przekroczenie dolneWartość cyfrowa na wyjściu podczas przeciążenia | 0x8001 |
| Przekroczenie górneWartość cyfrowa na wyjściu podczas przeciążenia | 0x7FFF |
| WzmocnienieMaks. błąd | 0.08% |
| OffsetMaks. błąd | 0.018% |
| DCTłumienie sygnału współbieżnego | 86 dB |
| 50 HzTłumienie sygnału współbieżnego | 84 dB |
| Ilość | 2 |
| Wejście | ±10 V |
| Typ wejścia | Wejście różnicowe |
| Rozdzielczość przetwornika cyfrowego | ±12-bit |
| Impedancja wejściowa w zakresie sygnału | 20 MΩ |
| Zabezpieczenie wejścia | Zabezpieczenie przed podłączeniem napięcia zasilania |
| Dopuszczalny sygnał wejściowy | Maks. ±30 V |
| Metoda przetwarzania | SAR |
| Filtr wejściowy | Filtr dolnoprzepustowy trzeciego rzędu / Częstotliwość odcięcia 130 kHz |
| Maks. dryft wzmocnienia | 0.003 %/°C |
| Maks. dryft offsetu | 0.001%/°C |
| Zakres napięcia współbieżnego | ±12 V |
| Nieliniowość | 0.015% |
| Napięcie izolacji między kanałem a magistralą | 500 V eff |
| Częstotliwość próbkowania | 500 kHz |
| 0 → 1Opóźnienie przełączania | <1 µs |
|---|---|
| 1 → 0Opóźnienie przełączania | <1 µs |
| Obciążenie rezystancyjneCzęstotliwość przełączania | Maks. 500 kHz |
| Ilość | 4 kanały mieszane, konfiguracja jako wejście lub wyjście za pomocą oprogramowania |
| Wariant | Push-Pull |
| Napięcie znamionowe | 24 VDC |
| Napięcie przełączania | 24 VDC -15% / +20% |
| Znamionowy prąd wyjściowy | 100 mA |
| Całkowity prąd znamionowy | 400 mA |
| Typ połączenia | Połączenia 1-przewodowe |
| Obwód wyjściowy | Sink lub source |
| Zabezpieczenie wyjścia | Wyłączenie termiczne w przypadku przetężenia lub zwarcia (patrz wartość „Szczytowy prąd zwarciowy”) |
| Stan diagnostyczny | Monitorowanie wyjść z opóźnieniem <700 ns |
| Prąd upływu przy wyłączonym wyjściu | Ok. 25 µA |
| R DS(on) | 140 mΩ |
| Napięcie szczątkowe | <0.4 V przy prądzie znamionowym 100 mA |
| Maks. prąd ciągły | 100 mA |
| Szczytowy prąd zwarciowy | <10 A |
| Załączenie w przypadku wyłączenia przeciążeniowego lub zwarciowego | Ok. 3 ms |
| Napięcie izolacji między kanałem a magistralą | 500 V eff |
| Izolacja galwaniczna | Kanał izolowany od magistrali ; Kanał nieizolowany od kanału |
|---|
| PoziomoOrientacja montażu | Tak |
|---|---|
| PionowoOrientacja montażu | Tak |
| 0 do 2000 mWysokość montażu n.p.m. | Bez ograniczeń |
| >2000 mWysokość montażu n.p.m. | Obniżenie temperatury otoczenia o 0.5°C na 100 m |
| Stopień ochrony wg EN 60529 | IP20 |
| PracaTemperatura | |
|---|---|
| Pozioma pozycja montażowaTemperatura | -25 do 60°C |
| Pionowa pozycja montażowaTemperatura | -25 do 50°C |
| DeratingTemperatura | Patrz sekcja "Derating and hardware configuration". |
| PrzechowywanieTemperatura | -40 do 85°C |
| TransportTemperatura | -40 do 85°C |
| PracaWilgotność względna | 5 do 95%, bez kondensacji |
| PrzechowywanieWilgotność względna | 5 do 95%, bez kondensacji |
| TransportWilgotność względna | 5 do 95%, bez kondensacji |
| Uwaga | Zamawiać oddzielnie 2x listwa zaciskowa X20TB12. ; Zamawiać oddzielnie 1x moduł magistrali X20BM31. |
|---|---|
| Raster | 25 +0.2 mm |
