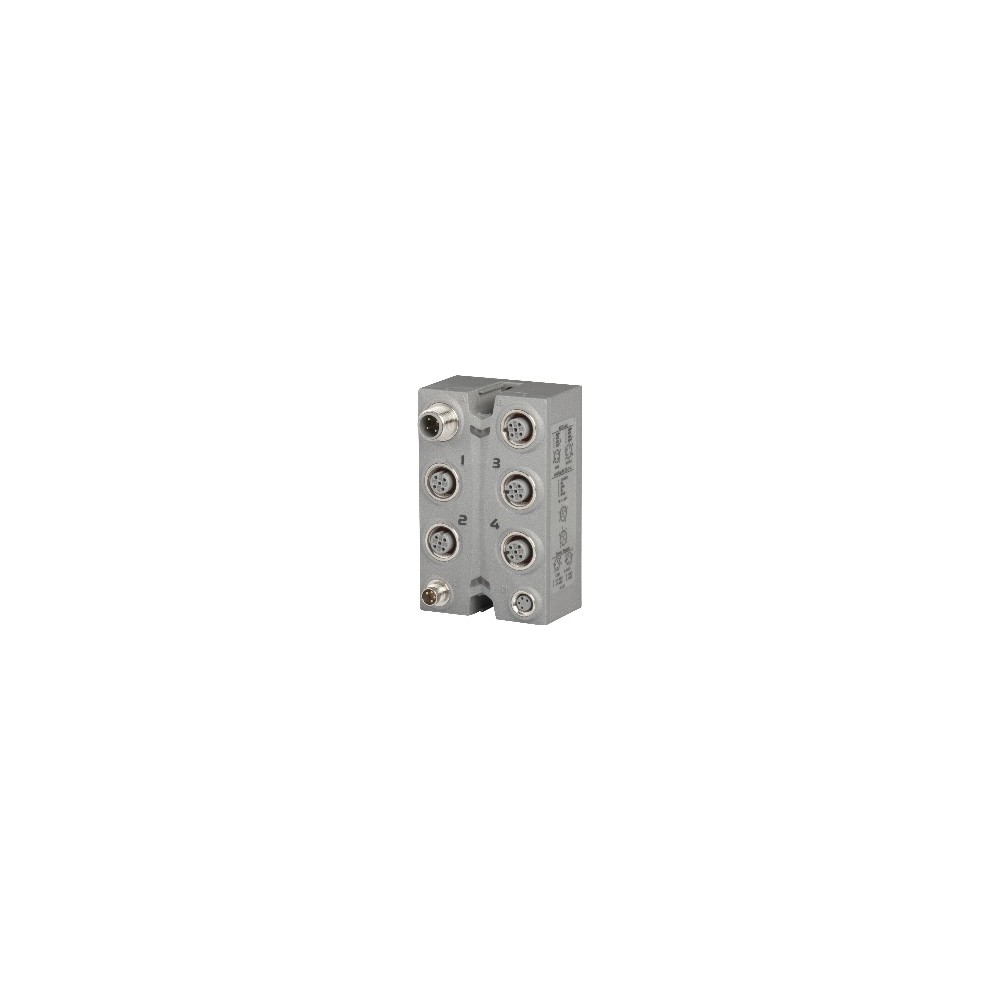

X67UM1352

X67UM1352

0 Opinia(e)
B&R
X67UM1352
Brak w magazynie
4 314,84 zł brutto
3 508,00 zł netto
Dostawa w ciągu 5-30 dni
Ilość

Na zamówienie
Dodaj do porównania
Dodaj do ulubionych


Polityka prywatności



Dostawa i płatność



Zasady zwrotu

1 wejście tensometryczne o rozdzielczości 24-bitowej

  • Wysoka częstotliwość wyjściowa danych (od 10 do 3750 Hz)
  • Regulowane wzmocnienie
  • 1 wyjście high-side 24 VDC, 0.5 A
  • 1 wyjście high-side 24 VDC, 1.0 A

Moduł ten służy do zdecentralizowanego podłączenia czujnika siły wykorzystującego mostek tensometryczny o rozdzielczości przetwornika do 24 bitów. Moduł jest również wyposażony w 4 wejścia cyfrowe i 2 wyjścia cyfrowe.

: X67UM1352
Brak w magazynie

Specyficzne kody

MPN
X67UM1352

Wysyłka w dniu zamówienia

Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy od wtorku do piątku do godziny 14:00, a w poniedziałki do godziny 13:00 jeżeli towar jest w naszym magazynie lokalnym oznacza wysyłkę towaru jeszcze tego samego dnia!



Darmowa dostawa na terenie Polski od 500 zł



Wysyłka na terenie Polski

Sposób dostawy

Koszt

Czas dostawy

Ubezpieczenie

Szczegóły

InPost - Paczkomaty 24

InPost Paczkomat 24/7

od 13,99 zł

24h

do 200 zł

Regulamin przewoźnika

InPost - Kurier

Inpost Kurier

od 14,99 zł

24h

do 200 zł

Regulamin przewoźnika

Kurier STANDARD

Kurier STANDARD

od 14,99 zł

24h

do 200 zł

 Regulamin przewoźnika

Kurier PALETA

Kurier PALETA
(dostawy paletowe)

od 199 zł

2-4 dni

ustalane
indywidualnie

Regulamin przewoźnika



Formy płatności

Płatności elektroniczne oraz tradycyjny przelew bankowy

Formy płatności

Opinie

Na razie nie dodano żadnej opinii.

Napisz swoją opinię

X67UM1352

Napisz swoją opinię

Informacje ogólne

WyjściaDiagnostykaTak, za pomocą wskaźnika stanu LED
Zasilanie I/ODiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
X2X LinkTyp połączeniaM12, kodowanie B
Wejścia/wyjściaTyp połączenia4x M12, kodowanie A
Zasilanie I/OTyp połączeniaM8, 4-pinowe
Wewnętrzne I/OPobór mocy1 W
Zasilanie X2X LinkPobór mocy0.75 W
CECertyfikatyTak
UKCACertyfikatyTak
CRA (Cyber Resilience Act)CertyfikatyW przygotowaniu
ATEXCertyfikatyZone 2, II 3G Ex nA IIA T5 Gc ; IP67, Ta = 0 - maks. 60°C ; TÜV 05 ATEX 7201X
ULCertyfikatycULus E115267 ; Przemysłowe urządzenia sterujące
HazLocCertyfikatycCSAus 244665 ; Urządzenia do sterowania procesami ; do stref zagrożonych wybuchem ; Class I, Division 2, Groups ABCD, T5
KCCertyfikatyTak
Kod ID B&R0x1CDF
Wskaźniki stanuFunkcja I/O na kanał, napięcie zasilania, funkcja magistrali

Zasilanie I/O

Zasilanie czujnikówPobór mocyMaks. 12 W
Napięcie znamionowe24 VDC ±25%
Zintegrowana funkcja ochronnaZabezpieczenie przed zamianą biegunów

Zasilanie tensometru

Napięcie4.422 VDC / maks. 60 mA
Spadek napięcia przy zabezpieczeniu zwarciowym przy 60 mAMaks. 0.36 VDC
Odporność na zwarcieTak

Zasilanie czujników/elementów wykonawczych

NapięcieZasilanie I/O minus spadek napięcia dla zabezpieczenia przeciwzwarciowego
Spadek napięcia dla zabezpieczenia przeciwzwarciowego przy 0.5 AMaks. 2 VDC
Prąd sumarycznyMaks. 0.5 A
Odporność na zwarcieTak

Pełny mostek tensometryczny

Częstotliwość granicznaFiltr wejściowy50 kHz
RządFiltr wejściowy1
NachylenieFiltr wejściowy20 dB
Przerwany przewód zasilania mostkaWyprowadzanie wartości cyfrowejWartość zbliżająca się do 0
Przerwany przewód czujnikaWyprowadzanie wartości cyfrowejWartość dążąca do ±wartości końcowej
Prawidłowy zakres wartościWyprowadzanie wartości cyfrowej0x7FFF FFFF do 0x8000 0001
NapięcieZasilanie tensometru4.5 VDC / maks. 60 mA
PodłączenieZasilanie tensometruPołączenia 4-przewodowe
Odporność na zwarcia i przeciążeniaZasilanie tensometruTak
Wartość LSB (16-bit)Kwantyzacja
69 mV/VKwantyzacja9.31 µV
138 mV/VKwantyzacja18.6 µV
276 mV/VKwantyzacja37.3 µV
553 mV/VKwantyzacja74.6 µV
Wartość LSB (24-bit)Kwantyzacja
69 mV/VKwantyzacja36.4 nV
138 mV/VKwantyzacja72.8 nV
276 mV/VKwantyzacja146.0 nV
553 mV/VKwantyzacja251.0 nV
Współczynnik tensometru±15.625 do ±125 mV/V, konfigurowane za pomocą oprogramowania
Typ wejściaRóżnicowe, używane do oceny tensometru pełnego mostka
Rozdzielczość przetwornika cyfrowego24-bit
Czas konwersjiZależy od skonfigurowanej częstotliwości wyjściowej danych
Częstotliwość wyjściowa danych10 do 3750 próbek na sekundę, konfigurowalne za pomocą oprogramowania
Zakres roboczy / Czujnik pomiarowy75 do 5000 Ω
Wpływ długości przewoduSkręcane i ekranowane żyły, długość kabla możliwie najkrótsza, prowadzenie kabla oddzielnie od obwodów obciążenia, bez pośrednich zacisków do czujnika
Zabezpieczenie wejściaZabezpieczenie RC
Prąd wejściowy450 nA
Zakres napięcia współbieżnego0 do 3 VDC ; Dopuszczalny zakres napięcia wejściowego (w odniesieniu do potencjału elektrycznego GND tensometru) na wejściach "Input +" i "Input -"
Napięcie izolacji między wejściem a magistralą500 V eff
Wzmocnienie1 do 8, konfigurowalne za pomocą oprogramowania
Metoda przetwarzaniaSigma-delta
Współczynnik temperaturowy50 ppm/°C

Wejścia cyfrowe

SprzętFiltr wejściowy<1 ms
OprogramowanieFiltr wejściowy-
NiskiPróg przełączania<5 VDC
WysokiPróg przełączania>15 VDC
Ilość4
Napięcie znamionowe24 VDC
Charakterystyka wejść wg EN 61131-2Typ 1
Napięcie wejściowe24 VDC ±25%
Prąd wejściowy przy 24 VDCTyp. 5 mA
Obwód wejściowySink
Rezystancja wejściowaTyp. 4.27 kΩ
Zasilanie czujnikówPrąd sumaryczny 0.5 A
Napięcie izolacji między kanałem a magistralą500 V eff

Wyjścia cyfrowe

Wyjście 1Znamionowy prąd wyjściowy0.5 A
Wyjście 2Znamionowy prąd wyjściowy1 A
Wyjście 1Czas włączenia sterownika wyjścia
TypowoCzas włączenia sterownika wyjścia50 µs
0 → 1 (90% V Out )Czas włączenia sterownika wyjściaMaks. 100 µs
Wyjście 2Czas włączenia sterownika wyjścia
TypowoCzas włączenia sterownika wyjścia60 µs
0 → 1 (90% V Out )Czas włączenia sterownika wyjściaMaks. 160 µs
Wyjście 1Czas wyłączenia sterownika wyjścia
TypowoCzas wyłączenia sterownika wyjścia75 µs
1 → 0 (90% V Out )Czas wyłączenia sterownika wyjściaMaks. 150 µs
Wyjście 2Czas wyłączenia sterownika wyjścia
TypowoCzas wyłączenia sterownika wyjścia15 µs
1 → 0 (90% V Out )Czas wyłączenia sterownika wyjściaMaks. 50 µs
Wyjście 1Napięcie hamowania przy wyłączaniu obciążeń indukcyjnych-47 VDC
Wyjście 2Napięcie hamowania przy wyłączaniu obciążeń indukcyjnychOk. 1 VDC
Wyjście 1Częstotliwość maks.100 Hz
Wyjście 2Częstotliwość maks.1 kHz
Ilość2
Napięcie znamionowe24 VDC
Napięcie przełączania24 VDC ±25%
Obwód wyjściowySource (źródło)
Zabezpieczenie wyjściaWyłączenie termiczne w przypadku przetężenia lub zwarcia, zintegrowane zabezpieczenie do przełączania obciążeń indukcyjnych, zabezpieczenie przed odwrotną polaryzacją zasilania wyjść
Zasilanie elementów wykonawczychZewnętrzne
Napięcie izolacji między wyjściem a magistralą500 V eff

Właściwości elektryczne

Izolacja galwanicznaKanał izolowany od magistrali i część cyfrowa izolowana od analogowej ; Część cyfrowa nieizolowana od zasilania we/wy

Warunki pracy

DowolnaOrientacja montażuTak
0 do 2000 mWysokość montażu n.p.m.Bez ograniczeń
>2000 mWysokość montażu n.p.m.Obniżenie temperatury otoczenia o 0.5°C na 100 m
Stopień ochrony wg EN 60529IP67

Warunki otoczenia

PracaTemperatura-25 do 60°C
PrzechowywanieTemperatura-40 do 85°C
TransportTemperatura-40 do 85°C

Właściwości mechaniczne

SzerokośćWymiary53 mm
WysokośćWymiary85 mm
GłębokośćWymiary42 mm
M8Moment dokręcania połączeńMaks. 0.4 Nm
M12Moment dokręcania połączeńMaks. 0.6 Nm
Masa200 g
