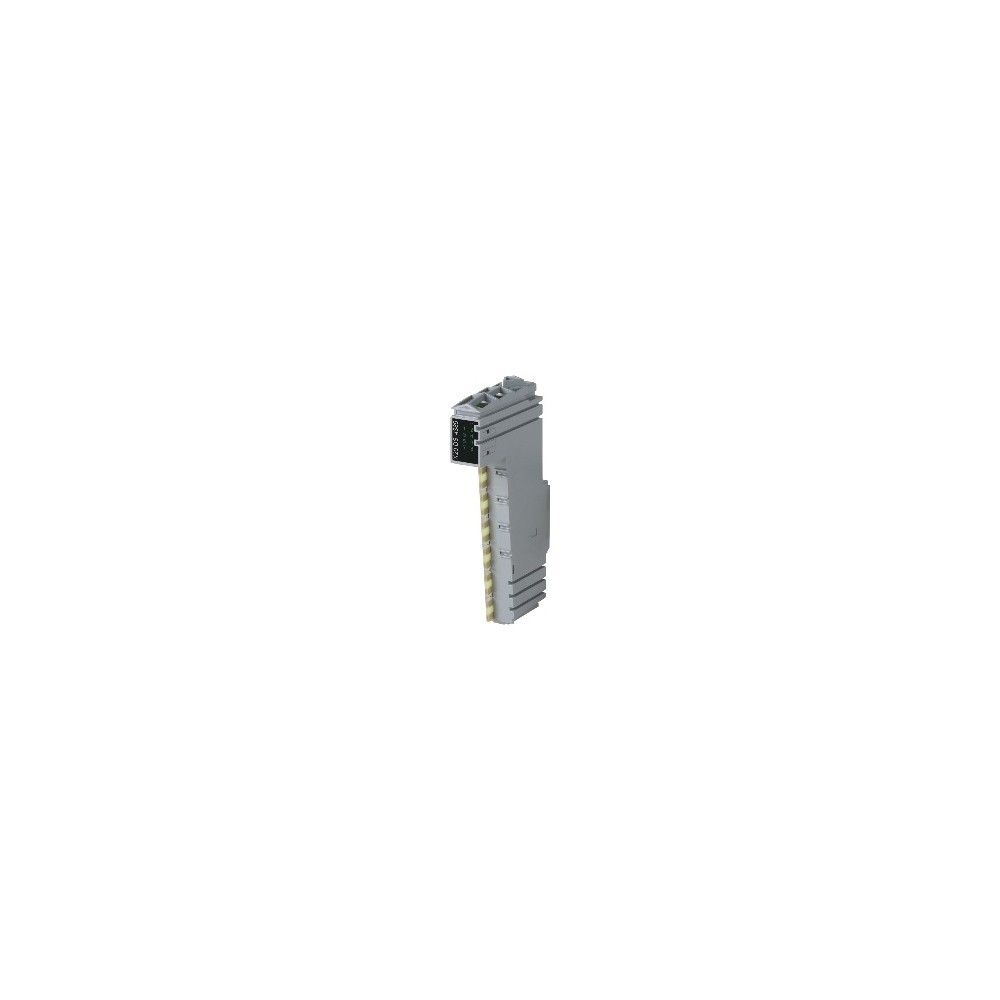

X20DS4389
Polityka prywatności
Dostawa i płatność
Zasady zwrotu

Polityka prywatności
Dostawa i płatność
Zasady zwrotu

4 cyfrowe kanały wejściowe
Ten moduł to moduł cyfrowego procesora sygnałowego, który służy do wykrywania i ewaluacji zboczy wejściowych oraz do generowania zboczy. Dodatkową istotną cechą modułu jest zintegrowana funkcja znacznika czasu (timestamp). Pozwala to na wykrywanie szybkich zboczy wejściowych, takich jak znaczniki drukowe (registration marks), niezależnie od czasu cyklu magistrali X2X Link i opatrywanie ich precyzyjnym znacznikiem wejściowym. W drugim kierunku moduł ustawia wyjścia w dokładnie określonych momentach. Odbywa się to z rozdzielczością do 125 ns. W trybie nadpróbkowania (oversampling) moduł rejestruje bardzo krótkie wzorce wejściowe, których fazy niskie lub wysokie są krótsze niż czas cyklu X2X Link. Podobnie wzorce wyjściowe (np. sekwencery bębnowe) mogą być również generowane z niezwykle krótkimi czasami stanu wysokiego/niskiego. Nadpróbkowanie może odbywać się z częstotliwością próbkowania do 25 μs. W razie potrzeby w buforze można zapisać do 4 zdarzeń na jednostkę detekcji zboczy (elementy historii). Inne funkcje obejmują pomiar czasu trwania impulsu i pomiar czasu różnicowego.
Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy od wtorku do piątku do godziny 14:00, a w poniedziałki do godziny 13:00 jeżeli towar jest w naszym magazynie lokalnym oznacza wysyłkę towaru jeszcze tego samego dnia!
Darmowa dostawa na terenie Polski od 500 zł
|
Sposób dostawy |
Koszt |
Czas dostawy |
Ubezpieczenie |
Szczegóły |
|---|---|---|---|---|
|
|
od 13,99 zł |
24h |
do 200 zł |
|
|
|
od 14,99 zł |
24h |
do 200 zł |
|
|
|
od 14,99 zł |
24h |
do 200 zł |
Regulamin przewoźnika |
|
(dostawy paletowe) |
od 199 zł |
2-4 dni |
ustalane |
Płatności elektroniczne oraz tradycyjny przelew bankowy
![]()
Na razie nie dodano żadnej opinii.
| Praca/błąd modułuDiagnostyka | Tak, za pomocą wskaźnika LED i oprogramowania |
|---|---|
| WyjściaDiagnostyka | Tak, za pomocą wskaźnika LED i oprogramowania (stan wyjścia) |
| MagistralaPobór mocy | 0.01 W |
| Wewnętrzne I/OPobór mocy | 1.5 W |
| CECertyfikaty | Tak |
| UKCACertyfikaty | Tak |
| CRA (Cyber Resilience Act)Certyfikaty | W przygotowaniu |
| ATEXCertyfikaty | Zone 2, II 3G Ex nA nC IIA T5 Gc ; IP20, Ta (patrz instrukcja obsługi X20) ; FTZÚ 09 ATEX 0083X |
| ULCertyfikaty | cULus E115267 ; Przemysłowe urządzenia sterujące |
| HazLocCertyfikaty | cCSAus 244665 ; Urządzenia do sterowania procesami ; do stref zagrożonych wybuchem ; Class I, Division 2, Groups ABCD, T5 |
| DNVCertyfikaty | Temperatura: B (0 do 55°C) ; Wilgotność: B (do 100%) ; Wibracje: B (4 g) ; EMC: B (mostek i otwarty pokład) |
| CCSCertyfikaty | Tak |
| LRCertyfikaty | ENV1 |
| KRCertyfikaty | Tak |
| ABSCertyfikaty | Tak |
| BVCertyfikaty | EC33B ; Temperatura: 5 - 55°C ; Wibracje: 4 g ; EMC: Mostek i otwarty pokład |
| KCCertyfikaty | Tak |
| Kod ID B&R | 0xA93B |
| Wskaźniki stanu | Funkcja I/O na kanał, stan pracy, status modułu |
| Dodatkowa strata mocy spowodowana przez elementy wykonawcze (rezystancyjne) [W] | - |
| Typ linii sygnałowych | Dla wszystkich linii sygnałowych należy stosować przewody ekranowane. |
| NiskiPróg przełączania | <5 VDC |
|---|---|
| WysokiPróg przełączania | >15 VDC |
| Ilość | 4 + 4, konfiguracja jako wejście lub wyjście za pomocą oprogramowania |
| Napięcie znamionowe | 24 VDC |
| Napięcie wejściowe | 24 VDC -15% / +20% |
| Prąd wejściowy przy 24 VDC | Ok. 1.3 mA |
| Obwód wejściowy | Sink |
| Rezystancja wejściowa | 18.4 kΩ |
| Funkcje dodatkowe | 4 jednostki detekcji zbocza z funkcją znacznika czasu, 4x nadpróbkowanie wejścia |
| Częstotliwość wejściowa | 40 kHz |
| Napięcie izolacji między kanałem a magistralą | 500 V eff |
| 0 → 1Opóźnienie przełączania | <2 µs |
|---|---|
| 1 → 0Opóźnienie przełączania | <2 µs |
| Obciążenie rezystancyjneCzęstotliwość przełączania | Maks. 24 kHz |
| Obciążenie indukcyjneCzęstotliwość przełączania | Patrz sekcja "Przełączanie obciążeń indukcyjnych". |
| Ilość | Do 4, konfiguracja jako wejście lub wyjście za pomocą oprogramowania |
| Wykonanie | Push / Pull / Push-Pull |
| Napięcie znamionowe | 24 VDC |
| Napięcie przełączania | 24 VDC -15% / +20% |
| Znamionowy prąd wyjściowy | 0.1 A |
| Całkowity prąd znamionowy | 0.4 A |
| Obwód wyjściowy | Sink i/lub source |
| Zabezpieczenie wyjścia | Wyłączenie termiczne w przypadku przetężenia lub zwarcia, zintegrowane zabezpieczenie do przełączania obciążeń indukcyjnych |
| Stan diagnostyczny | Monitorowanie wyjść |
| Prąd upływu przy wyłączonym wyjściu | Maks. 25 µA |
| R DS(on) | 150 mΩ |
| Napięcie szczątkowe | <0.9 V przy prądzie znamionowym 0.1 A |
| Szczytowy prąd zwarciowy | <10 A |
| Załączenie w przypadku wyłączenia przeciążeniowego lub zwarciowego | Ok. 10 ms (zależy od temperatury modułu) |
| Napięcie hamowania przy wyłączaniu obciążeń indukcyjnych | Napięcie przełączania + 0.6 VDC |
| Napięcie izolacji między kanałem a magistralą | 500 V eff |
| Funkcje dodatkowe | 4x generowanie zboczy z dokładnością mikrosekundową, 4x nadpróbkowanie wyjścia |
| Ilość | 4 |
|---|---|
| Tryb pracy | 4 pomiary czasu trwania impulsu, względne lub bezwzględne momenty zboczy wejściowych w rozdzielczości mikrosekundowej, ; 4 elementy historii na jednostkę |
| Rozmiar licznika | 16/32-bit |
| Częstotliwość wejściowa (maks.) | 40 kHz |
| Rozdzielczość | Funkcja znacznika czasu 125 ns |
| Kształt sygnału | Impuls prostokątny |
| Zasilanie czujników | Wewnętrzne modułu, maks. 600 mA |
| BezwzględnyGenerowanie zbocza | Bezwzględnie do NetTime |
|---|---|
| WzględnyGenerowanie zbocza | Względnie do innych zboczy |
| Zakres wartościPrzesunięcie przy względnym generowaniu zbocza | Wartość 16-bitowa lub 32-bitowa |
| RozdzielczośćPrzesunięcie przy względnym generowaniu zbocza | 1 µs |
| Ilość | 4 |
| Zasilanie elementów wykonawczych | Wewnętrzne modułu, maks. 600 mA |
| Ilość | 4 |
|---|---|
| Czas próbkowania | 25 do 255 µs |
| Ilość danych | Do 64 bitów na cykl X2X Link w kierunku wejściowym i wyjściowym |
| Izolacja galwaniczna | Kanał izolowany od magistrali ; Kanał nieizolowany od kanału |
|---|
| PoziomoOrientacja montażu | Tak |
|---|---|
| PionowoOrientacja montażu | Tak |
| 0 do 2000 mWysokość montażu n.p.m. | Bez ograniczeń |
| >2000 mWysokość montażu n.p.m. | Obniżenie temperatury otoczenia o 0.5°C na 100 m |
| Stopień ochrony wg EN 60529 | IP20 |
| PracaTemperatura | |
|---|---|
| Pozioma pozycja montażowaTemperatura | -25 do 60°C |
| Pionowa pozycja montażowaTemperatura | -25 do 50°C |
| DeratingTemperatura | Patrz rozdział "Derating". |
| PrzechowywanieTemperatura | -40 do 85°C |
| TransportTemperatura | -40 do 85°C |
| PracaWilgotność względna | 5 do 95%, bez kondensacji |
| PrzechowywanieWilgotność względna | 5 do 95%, bez kondensacji |
| TransportWilgotność względna | 5 do 95%, bez kondensacji |
| Uwaga | Zamówić 1x listwa zaciskowa X20TB12 osobno. ; Zamówić 1x moduł magistrali X20BM11 osobno. |
|---|---|
| Raster | 12.5 +0.2 mm |
