X20DMF320 Moduł mieszany wejść / wyjść cyfrowych 16 x DI + 16 x DO 24 VDC

X20DMF320 Moduł mieszany wejść / wyjść cyfrowych 16 x DI + 16 x DO 24 VDC

0 Opinia(e)
B&R
X20DMF320
Brak w magazynie
877,47 zł brutto
713,39 zł netto
Ilość

Na zamówienie
Dodaj do porównania
Dodaj do ulubionych


Polityka prywatności



Dostawa i płatność



Zasady zwrotu

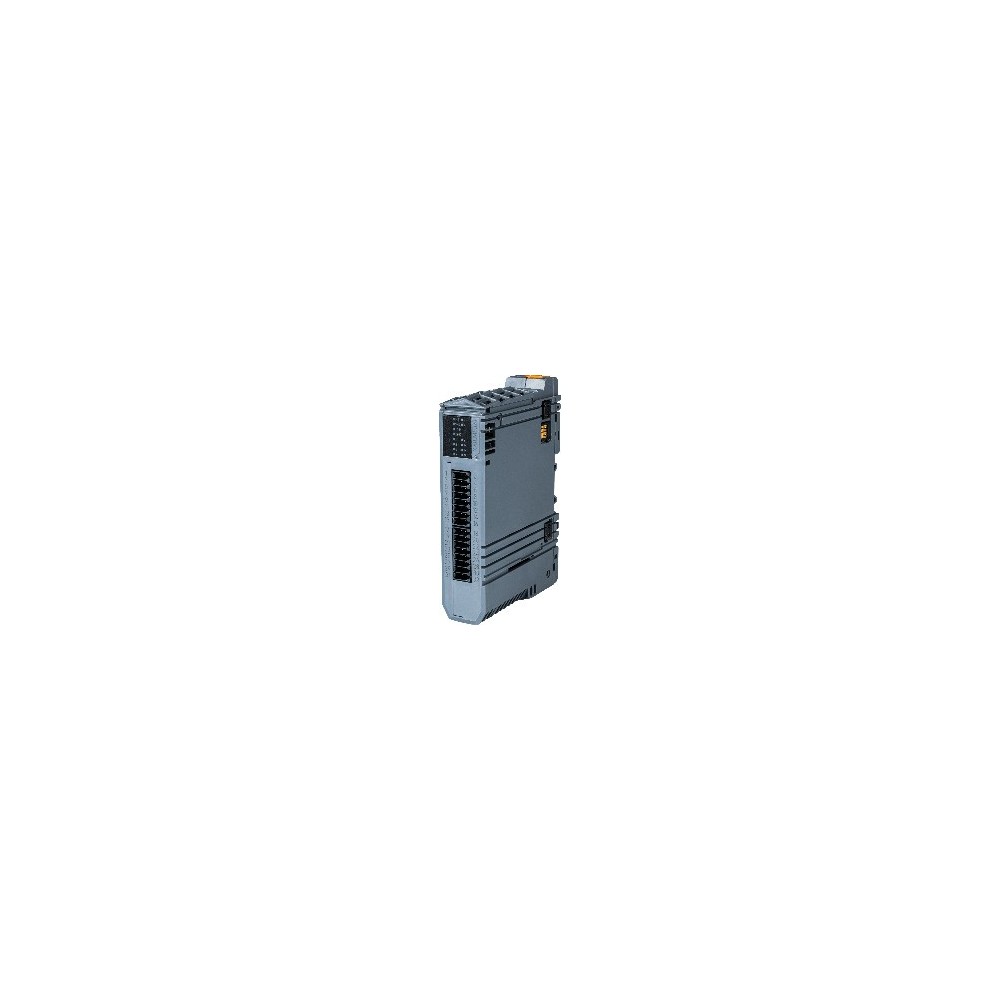

Moduł jest wyposażony w 16 wejść i 16 kanałów mieszanych, opcjonalnie jako wejście lub wyjście w technologii 1-przewodowej. Wyjścia są zaprojektowane dla obwodu wyjściowego typu source, a wejścia dla obwodu typu sink.

: X20DMF320
Brak w magazynie

Opis

Napięcie zasilania
24 VDC
Waga [g]
150
Stopień ochrony
IP20
Wymiary [Wys x Szer x Gł]
12,4 x 2,8 x 9,2 [cm]

Wysyłka w dniu zamówienia

Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy od wtorku do piątku do godziny 14:00, a w poniedziałki do godziny 13:00 jeżeli towar jest w naszym magazynie lokalnym oznacza wysyłkę towaru jeszcze tego samego dnia!



Darmowa dostawa na terenie Polski od 500 zł



Wysyłka na terenie Polski

Sposób dostawy

Koszt

Czas dostawy

Ubezpieczenie

Szczegóły

InPost - Paczkomaty 24

InPost Paczkomat 24/7

od 13,99 zł

24h

do 200 zł

Regulamin przewoźnika

InPost - Kurier

Inpost Kurier

od 14,99 zł

24h

do 200 zł

Regulamin przewoźnika

Kurier STANDARD

Kurier STANDARD

od 14,99 zł

24h

do 200 zł

 Regulamin przewoźnika

Kurier PALETA

Kurier PALETA
(dostawy paletowe)

od 199 zł

2-4 dni

ustalane
indywidualnie

Regulamin przewoźnika



Formy płatności

Płatności elektroniczne oraz tradycyjny przelew bankowy

Formy płatności

https://www.br-automation.com/pl/produkty/io-systems/x20-system/digital-inputsoutputs/x20dmf320/

Jako pierwszy zadaj pytanie dotyczące tego produktu!

Opinie

Na razie nie dodano żadnej opinii.

Napisz swoją opinię

X20DMF320 Moduł mieszany wejść / wyjść cyfrowych 16 x DI + 16 x DO 24 VDC

Napisz swoją opinię

Informacje ogólne

Praca/błąd modułuDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
WyjściaDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania (stan wyjścia)
MagistralaPobór mocy0.04 W
Wewnętrzne I/OPobór mocy2.7 W
CECertyfikatyTak
UKCACertyfikatyTak
CRA (Cyber Resilience Act)CertyfikatyW przygotowaniu
ULCertyfikatycULus E115267 ; Przemysłowe urządzenia sterujące
Kod ID B&R0x2E86
Wskaźniki stanuFunkcja I/O na kanał, stan pracy, status modułu
Dodatkowa strata mocy spowodowana przez elementy wykonawcze (rezystancyjne) [W]0.312 W

Wejścia cyfrowe

SprzętFiltr wejściowyWejścia szybkie: ≤7 μs ; Wejścia standardowe i kanały mieszane: ≤100 μs
OprogramowanieFiltr wejściowyDomyślnie 0 ms, konfigurowalne od 0 do 25 ms w krokach co 0.1 ms
NiskiPróg przełączania<5 VDC
WysokiPróg przełączania>15 VDC
Ilość6 wejść szybkich, 10 wejść standardowych ; 16 kanałów mieszanych, konfiguracja jako wejście lub wyjście za pomocą oprogramowania
Napięcie znamionowe24 VDC
Charakterystyka wejść wg EN 61131-2Typ 1
Napięcie wejściowe24 VDC -15% / +20%
Prąd wejściowy przy 24 VDCKanały 1 do 6, wejścia szybkie: typ. 3.2 mA ; Kanały 7 do 16, wejścia standardowe: typ. 2.4 mA ; Kanały 17 do 32, kanał mieszany: typ. 2.4 mA
Obwód wejściowySink
Typ połączeniaPołączenia 1-przewodowe
Rezystancja wejściowaKanały 1 do 6, wejścia szybkie: 7.5 kΩ ; Kanały 7 do 16, wejścia standardowe: 10 kΩ ; Kanały 17 do 32, kanały mieszane: 10 kΩ
Funkcje dodatkoweKanały 1 do 6, szybkie wejścia cyfrowe: ; 2x zliczanie zdarzeń 40 kHz, 2x enkoder inkrementalny ABR, 2x pomiar okresu, 2x pomiar czasu bramkowania, 2x funkcja zatrzasku licznika
Napięcie izolacji między kanałem a magistralą1210 VDC

Enkoder inkrementalny ABR

Ilość2
Wejścia enkoderowe24 V, asymetryczne
Rozmiar licznika16-bit
Częstotliwość wejściowa40 kHz
Ewaluacja4x

Liczniki zdarzeń

Ilość2
Kształt sygnałuImpuls prostokątny
EwaluacjaZbocze narastające, zbocze opadające lub oba zbocza ; Licznik jest cykliczny.
Częstotliwość wejściowa40 kHz
Rozmiar licznika16-bit

Detekcja zbocza / Pomiar czasu

WewnętrzneCzęstotliwość zliczania48 MHz, 24 MHz, 12 MHz, 6 MHz, 3 MHz, 1.5 MHz, 750 kHz, 375 kHz, 187.5 kHz
Możliwe pomiaryPomiar okresu, pomiar czasu bramkowania
Kształt sygnałuImpuls prostokątny
EwaluacjaZbocze narastające - Zbocze opadające
Rozmiar licznika16-bit
Długość przerwy między impulsami≥100 μs
Długość impulsu≥20 μs

Wyjścia cyfrowe

Czas trwania okresuModulacja szerokości impulsów1 do 65 ms
Czas trwania impulsuModulacja szerokości impulsów0 do 100%
Rozdzielczość dla czasu trwania impulsuModulacja szerokości impulsów0.1%
0 → 1Opóźnienie przełączania≤300 μs
1 → 0Opóźnienie przełączania≤300 μs
Obciążenie rezystancyjneCzęstotliwość przełączaniaWyjścia standardowe: maks. 500 Hz ; Wyjścia szybkie: maks. 1 kHz
Ilość13 wyjść standardowych, 3 wyjścia szybkie ; Wszystkie wyjścia zaprojektowane jako kanały mieszane, konfigurowalne jako wejścia lub wyjścia za pomocą oprogramowania
WariantFET źródłowy (current-sourcing)
Napięcie znamionowe24 VDC
Napięcie przełączania24 VDC -15% / +20%
Znamionowy prąd wyjściowy0.5 A na kanał ; DO 22 i DO 30: opcjonalnie 0.5 lub 2 A począwszy od wersji Rev. B1
Całkowity prąd znamionowy8 A
Typ połączeniaPołączenia 1-przewodowe
Obwód wyjściowySource (źródło)
Zabezpieczenie wyjściaWyłączenie termiczne w przypadku przetężenia lub zwarcia (patrz wartość „Szczytowy prąd zwarciowy”)
Stan diagnostycznyMonitorowanie wyjść z opóźnieniem 25 ms
Prąd upływu przy wyłączonym wyjściu3 µA
R DS(on)78 mΩ
Szczytowy prąd zwarciowy6.95 A
Załączenie w przypadku wyłączenia przeciążeniowego lub zwarciowegoOk. 3 ms (zależy od temperatury modułu)
Napięcie hamowania przy wyłączaniu obciążeń indukcyjnychTyp. 53 VDC
Napięcie izolacji między kanałem a magistralą1210 VDC

Właściwości elektryczne

Izolacja galwanicznaKanał izolowany od magistrali ; Kanał nieizolowany od kanału

Warunki pracy

PoziomoOrientacja montażuTak
PionowoOrientacja montażuTak
0 do 2000 mWysokość montażu n.p.m.Bez ograniczeń
>2000 mWysokość montażu n.p.m.Obniżenie temperatury otoczenia o 0.6°C na 100 m
MaksymalnieWysokość montażu n.p.m.4000 m
Stopień ochrony wg EN 60529IP20

Warunki otoczenia

PracaTemperatura
Pozioma pozycja montażowaTemperatura-25 do 60°C
Pionowa pozycja montażowaTemperatura-25 do 45°C
DeratingTemperaturaPatrz rozdział "Derating".
PrzechowywanieTemperatura-40 do 85°C
TransportTemperatura-40 do 85°C
PracaWilgotność względna5 do 95%, bez kondensacji
PrzechowywanieWilgotność względna5 do 95%, bez kondensacji
TransportWilgotność względna5 do 95%, bez kondensacji

Właściwości mechaniczne

Szerokość (raster)Wymiary27.5 +0.2 mm
WysokośćWymiary124 mm
GłębokośćWymiary92 mm
UwagaListwy zaciskowe należy zamawiać osobno (patrz sekcja "Dane do zamówienia").
