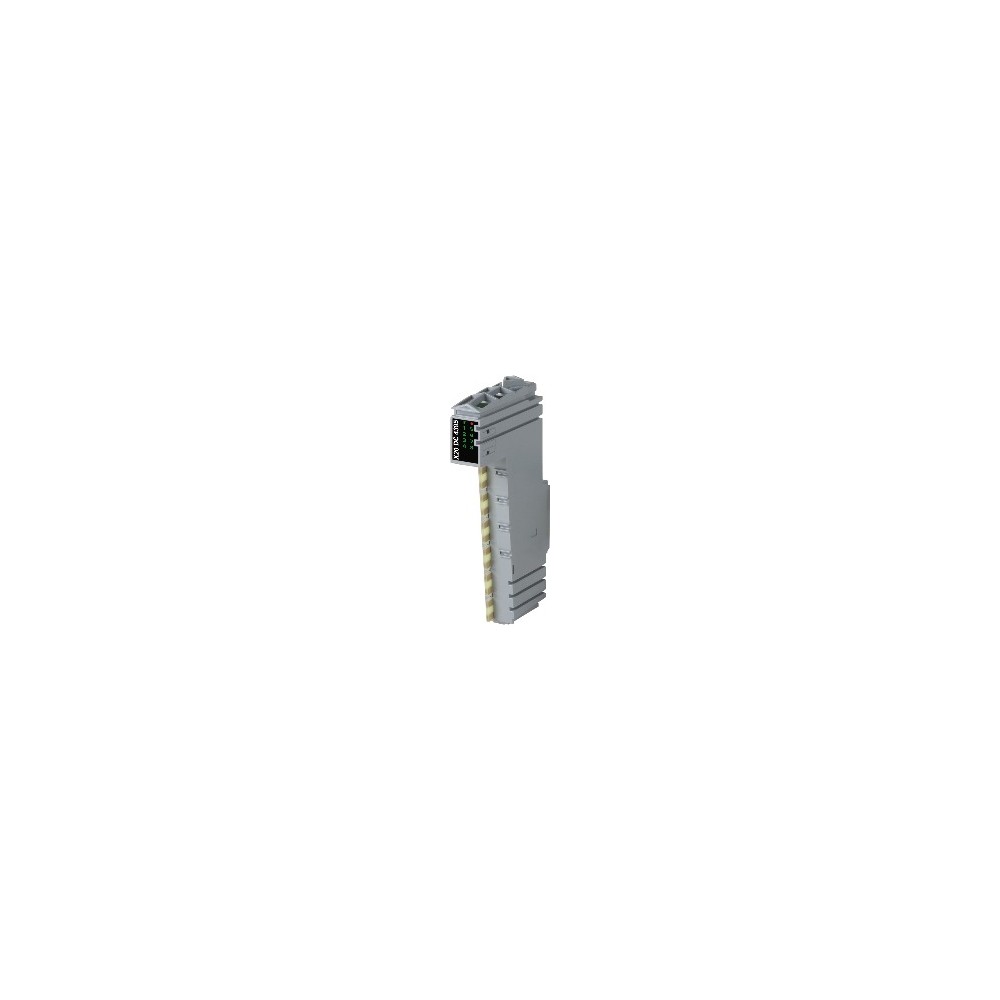

X20DC4395

X20DC4395

0 Opinia(e)
B&R
X20DC4395
Brak w magazynie
2 959,38 zł brutto
2 406,00 zł netto
Dostawa w ciągu 5-30 dni
Ilość

Na zamówienie
Dodaj do porównania
Dodaj do ulubionych


Polityka prywatności



Dostawa i płatność



Zasady zwrotu

Wejścia enkoderowe 24 VDC

  • SSI, ABR, AB lub liczniki zdarzeń dla wejść
  • Modulacja szerokości impulsów dla wyjść
  • 24 VDC i GND do zasilania enkodera

Moduł ten jest wielofunkcyjnym modułem licznika. Można do niego podłączyć dwa enkodery SSI, dwa enkodery ABR, cztery enkodery AB lub osiem liczników zdarzeń. Dostępne są cztery wyjścia do modulacji szerokości impulsów. Funkcje te można również łączyć.

: X20DC4395
Brak w magazynie

Specyficzne kody

MPN
X20DC4395

Wysyłka w dniu zamówienia

Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy od wtorku do piątku do godziny 14:00, a w poniedziałki do godziny 13:00 jeżeli towar jest w naszym magazynie lokalnym oznacza wysyłkę towaru jeszcze tego samego dnia!



Darmowa dostawa na terenie Polski od 500 zł



Wysyłka na terenie Polski

Sposób dostawy

Koszt

Czas dostawy

Ubezpieczenie

Szczegóły

InPost - Paczkomaty 24

InPost Paczkomat 24/7

od 13,99 zł

24h

do 200 zł

Regulamin przewoźnika

InPost - Kurier

Inpost Kurier

od 14,99 zł

24h

do 200 zł

Regulamin przewoźnika

Kurier STANDARD

Kurier STANDARD

od 14,99 zł

24h

do 200 zł

 Regulamin przewoźnika

Kurier PALETA

Kurier PALETA
(dostawy paletowe)

od 199 zł

2-4 dni

ustalane
indywidualnie

Regulamin przewoźnika



Formy płatności

Płatności elektroniczne oraz tradycyjny przelew bankowy

Formy płatności

Opinie

Na razie nie dodano żadnej opinii.

Napisz swoją opinię

X20DC4395

Napisz swoją opinię

Informacje ogólne

Praca/błąd modułuDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
WyjściaDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania (stan wyjścia)
MagistralaPobór mocy0.01 W
Wewnętrzne I/OPobór mocy1.5 W
CECertyfikatyTak
UKCACertyfikatyTak
CRA (Cyber Resilience Act)CertyfikatyW przygotowaniu
ATEXCertyfikatyZone 2, II 3G Ex nA nC IIA T5 Gc ; IP20, Ta (patrz instrukcja obsługi X20) ; FTZÚ 09 ATEX 0083X
ULCertyfikatycULus E115267 ; Przemysłowe urządzenia sterujące
HazLocCertyfikatycCSAus 244665 ; Urządzenia do sterowania procesami ; do stref zagrożonych wybuchem ; Class I, Division 2, Groups ABCD, T5
DNVCertyfikatyTemperatura: B (0 do 55°C) ; Wilgotność: B (do 100%) ; Wibracje: B (4 g) ; EMC: B (mostek i otwarty pokład)
CCSCertyfikatyTak
LRCertyfikatyENV1
KRCertyfikatyTak
ABSCertyfikatyTak
BVCertyfikatyEC33B ; Temperatura: 5 - 55°C ; Wibracje: 4 g ; EMC: Mostek i otwarty pokład
KCCertyfikatyTak
Napięcie wejściowe24 VDC -15% / +20%
Kod ID B&R0x1CC5
Wskaźniki stanuFunkcja I/O na kanał, stan pracy, status modułu
Dodatkowa strata mocy spowodowana przez elementy wykonawcze (rezystancyjne) [W]-
Typ linii sygnałowychDla wszystkich linii sygnałowych należy stosować przewody ekranowane.

Enkodery inkrementalne

Ilość4
Wejścia enkoderowe24 V, asymetryczne
Rozmiar licznika16/32-bit
Częstotliwość wejściowaMaks. 100 kHz
Ewaluacja4x
Zasilanie enkoderaWewnętrzne modułu, maks. 600 mA
Charakterystyka przeciążeniowa zasilania enkoderaOdporność na zwarcia, odporność na przeciążenia

Enkoder absolutny SSI

Ilość2
Wejścia enkoderowe24 V, asymetryczne
Rozmiar licznika32-bit
Maks. prędkość transmisji125 kbit/s
Zasilanie enkoderaWewnętrzne modułu, maks. 600 mA
KodowanieGray / binarny
CLK: Prąd wyjściowyMaks. 100 mA
Charakterystyka przeciążeniowa zasilania enkoderaOdporność na zwarcia, odporność na przeciążenia

Liczniki zdarzeń

SprzętFiltr wejściowy≤2 µs
OprogramowanieFiltr wejściowy-
NiskiPróg przełączania<5 VDC
WysokiPróg przełączania>15 VDC
Ilość8
Napięcie znamionowe24 VDC
Kształt sygnałuImpuls prostokątny
EwaluacjaKażde zbocze, licznik cykliczny
Częstotliwość wejściowaMaks. 100 kHz
Prąd wejściowy przy 24 VDCOk. 1.3 mA
Rezystancja wejściowa18.4 kΩ
Napięcie izolacji między kanałem a magistralą500 V eff
Częstotliwość zliczania200 kHz
Rozmiar licznika16/32-bit

Detekcja zbocza / Pomiar czasu

WewnętrzneCzęstotliwość zliczania8 MHz, 4 MHz, 2 MHz, 1 MHz, 500 kHz, 250 kHz, 125 kHz, 62.5 kHz
Możliwe pomiaryCzas bramkowania, czas trwania okresu, przesunięcie zbocza dla różnych kanałów
Pomiary na modułDo 9
Pomiary na kanałDo 2
Kształt sygnałuImpuls prostokątny
Rozmiar licznika16-bit
Typ pomiaruCiągły lub wyzwalany

Wyjścia cyfrowe

Czas trwania okresuModulacja szerokości impulsów41.6 µs do 1.36 s
Współczynnik dla czasu trwania okresuModulacja szerokości impulsówn/48000 s, n = 2 do 65535
Czas trwania impulsuModulacja szerokości impulsów0 do 100%
Rozdzielczość dla czasu trwania impulsuModulacja szerokości impulsów0.1%
0 → 1Opóźnienie przełączania<2 µs
1 → 0Opóźnienie przełączania<2 µs
Obciążenie rezystancyjneCzęstotliwość przełączaniaMaks. 24 kHz
Obciążenie indukcyjneCzęstotliwość przełączaniaPatrz sekcja "Przełączanie obciążeń indukcyjnych".
Ilość4
WykonaniePush / Pull / Push-Pull
Napięcie znamionowe24 VDC
Napięcie przełączania24 VDC -15% / +20%
Znamionowy prąd wyjściowy0.1 A
Całkowity prąd znamionowy0.4 A
Obwód wyjściowySink lub source
Zabezpieczenie wyjściaWyłączenie termiczne w przypadku przetężenia lub zwarcia, zintegrowane zabezpieczenie do przełączania obciążeń indukcyjnych
Zasilanie elementów wykonawczychWewnętrzne modułu, maks. 600 mA
Stan diagnostycznyMonitorowanie wyjść
Prąd upływu przy wyłączonym wyjściuMaks. 25 µA
Napięcie szczątkowe<0.9 V przy prądzie znamionowym 0.1 A
Szczytowy prąd zwarciowy<10 A
Załączenie w przypadku wyłączenia przeciążeniowego lub zwarciowegoOk. 10 ms (zależy od temperatury modułu)
Napięcie hamowania przy wyłączaniu obciążeń indukcyjnychNapięcie przełączania + 0.6 VDC
Napięcie izolacji między kanałem a magistralą500 V eff

Właściwości elektryczne

Izolacja galwanicznaMagistrala izolowana od enkodera i wyjścia ; Wyjście nieizolowane od wyjścia i enkodera ; Enkoder nieizolowany od enkodera

Warunki pracy

PoziomoOrientacja montażuTak
PionowoOrientacja montażuTak
0 do 2000 mWysokość montażu n.p.m.Bez ograniczeń
>2000 mWysokość montażu n.p.m.Obniżenie temperatury otoczenia o 0.5°C na 100 m
Stopień ochrony wg EN 60529IP20

Warunki otoczenia

PracaTemperatura
Pozioma pozycja montażowaTemperatura-25 do 60°C
Pionowa pozycja montażowaTemperatura-25 do 50°C
DeratingTemperatura-
PrzechowywanieTemperatura-40 do 85°C
TransportTemperatura-40 do 85°C
PracaWilgotność względna5 do 95%, bez kondensacji
PrzechowywanieWilgotność względna5 do 95%, bez kondensacji
TransportWilgotność względna5 do 95%, bez kondensacji

Właściwości mechaniczne

UwagaZamówić 1x listwa zaciskowa X20TB12 osobno. ; Zamówić 1x moduł magistrali X20BM11 osobno.
Raster12.5 +0.2 mm
