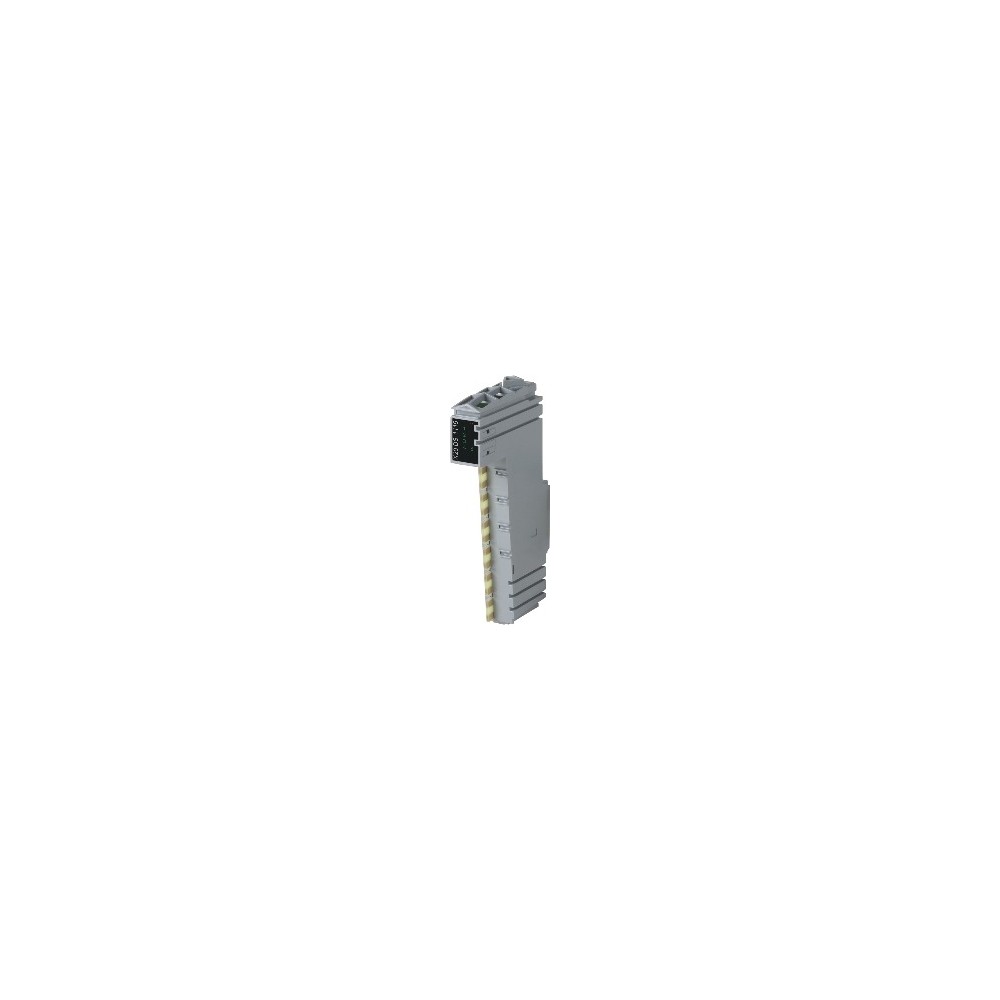

X20DS1119

X20DS1119

0 Opinia(e)
B&R
X20DS1119
Brak w magazynie
2 341,92 zł brutto
1 904,00 zł netto
Dostawa w ciągu 5-30 dni
Ilość

Na zamówienie
Dodaj do porównania
Dodaj do ulubionych


Polityka prywatności



Dostawa i płatność



Zasady zwrotu

3 cyfrowe kanały 5 V, konfigurowalne jako wejścia lub wyjścia

  • 2 cyfrowe kanały wejściowe 24 V
  • 1 para uniwersalnych liczników (2 liczniki zdarzeń, liczniki AB lub liczniki góra/dół)
  • Generator ruchu liniowego (A/B, kierunek/częstotliwość) z jednym impulsem odniesienia
  • Enkoder absolutny SSI
  • Znacznik czasu NetTime: dane wejściowe, pozycja docelowa, zmiana pozycji, zmiana zbocza, zmiana licznika

Moduł ten jest wielofunkcyjnym modułem cyfrowego przetwarzania sygnałów. Może być elastycznie wykorzystywany do różnorodnych zadań związanych z cyfrowym przetwarzaniem lub generowaniem sygnałów. Dwa główne przykłady zastosowań obejmują sterowanie stopniami mocy silników krokowych za pomocą sygnałów impuls/kierunek lub emulację enkodera. W tej aplikacji na przykład falowniki lub osie serwo z funkcją nadążania za prędkością mogą podążać za rzeczywistą lub wirtualną osią nadrzędną. Kolejną istotną cechą jest zintegrowana w module funkcja znacznika czasu. Pozwala ona na generowanie krzywych narastania licznika praktycznie niezależnie od czasów cyklu magistrali, na przykład podczas emulacji enkodera. Przesyłana jest tylko docelowa wartość licznika oraz moment, w którym powinna zostać osiągnięta. Moduł automatycznie generuje odpowiednie wartości licznika we właściwym czasie, precyzyjnie z rozdzielczością mikrosekundową i niezależnie od zegara magistrali.

: X20DS1119
Brak w magazynie

Specyficzne kody

MPN
X20DS1119

Wysyłka w dniu zamówienia

Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy od wtorku do piątku do godziny 14:00, a w poniedziałki do godziny 13:00 jeżeli towar jest w naszym magazynie lokalnym oznacza wysyłkę towaru jeszcze tego samego dnia!



Darmowa dostawa na terenie Polski od 500 zł



Wysyłka na terenie Polski

Sposób dostawy

Koszt

Czas dostawy

Ubezpieczenie

Szczegóły

InPost - Paczkomaty 24

InPost Paczkomat 24/7

od 13,99 zł

24h

do 200 zł

Regulamin przewoźnika

InPost - Kurier

Inpost Kurier

od 14,99 zł

24h

do 200 zł

Regulamin przewoźnika

Kurier STANDARD

Kurier STANDARD

od 14,99 zł

24h

do 200 zł

 Regulamin przewoźnika

Kurier PALETA

Kurier PALETA
(dostawy paletowe)

od 199 zł

2-4 dni

ustalane
indywidualnie

Regulamin przewoźnika



Formy płatności

Płatności elektroniczne oraz tradycyjny przelew bankowy

Formy płatności

Opinie

Na razie nie dodano żadnej opinii.

Napisz swoją opinię

X20DS1119

Napisz swoją opinię

Informacje ogólne

Praca/błąd modułuDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
Wejścia/wyjściaDiagnostykaTak, za pomocą wskaźnika stanu LED
MagistralaPobór mocy0.01 W
Wewnętrzne I/OPobór mocy1.5 W
CECertyfikatyTak
UKCACertyfikatyTak
CRA (Cyber Resilience Act)CertyfikatyW przygotowaniu
ATEXCertyfikatyZone 2, II 3G Ex nA nC IIA T5 Gc ; IP20, Ta (patrz instrukcja obsługi X20) ; FTZÚ 09 ATEX 0083X
ULCertyfikatycULus E115267 ; Przemysłowe urządzenia sterujące
HazLocCertyfikatycCSAus 244665 ; Urządzenia do sterowania procesami ; do stref zagrożonych wybuchem ; Class I, Division 2, Groups ABCD, T5
DNVCertyfikatyTemperatura: B (0 do 55°C) ; Wilgotność: B (do 100%) ; Wibracje: B (4 g) ; EMC: B (mostek i otwarty pokład)
CCSCertyfikatyTak
LRCertyfikatyENV1
KRCertyfikatyTak
ABSCertyfikatyTak
BVCertyfikatyEC33B ; Temperatura: 5 - 55°C ; Wibracje: 4 g ; EMC: Mostek i otwarty pokład
KCCertyfikatyTak
Kod ID B&R0xA067
Wskaźniki stanuFunkcja I/O na kanał, stan pracy, status modułu
Dodatkowa strata mocy spowodowana przez elementy wykonawcze (rezystancyjne) [W]-
Typ linii sygnałowychDla wszystkich linii sygnałowych należy stosować przewody ekranowane.

Generator ruchu liniowego

Ilość1
Wyjścia enkodera5 V, symetryczne (A/B, kierunek/częstotliwość)
Rozmiar licznika16/32-bit

Enkoder absolutny SSI

5 VDCZasilanie enkodera±5%, wewnętrzne modułu, maks. 300 mA
24 VDCZasilanie enkoderaWewnętrzne modułu, maks. 300 mA
Ilość1
Rozmiar licznikaDo 32 bitów w zależności od enkodera
Maks. prędkość transmisji1 Mbit/s
Sygnał enkodera5 V, symetryczne

Wejścia cyfrowe 5 VDC

SprzętFiltr wejściowy≤200 ns
OprogramowanieFiltr wejściowy-
IlośćDo 3, konfiguracja jako wejście lub wyjście za pomocą oprogramowania
Napięcie znamionoweSygnał różnicowy 5 VDC, standard EIA RS485
Charakterystyka wejść wg EN 61131-2Typ 1
Częstotliwość wejściowa600 kHz
Zakres napięcia współbieżnego-7 V ≤ V CM ≤ +12 V
Napięcie izolacji między enkoderem a magistralą500 V eff
Charakterystyka przeciążeniowa zasilania enkoderaOdporność na zwarcia, odporność na przeciążenia
Funkcje dodatkoweEnkoder absolutny SSI, para liczników uniwersalnych

Wejścia cyfrowe 24 VDC

SprzętFiltr wejściowy≤2 µs
OprogramowanieFiltr wejściowy-
NiskiPróg przełączania<5 VDC
WysokiPróg przełączania>15 VDC
Ilość2
Napięcie znamionowe24 VDC
Charakterystyka wejść wg EN 61131-2Typ 1
Obwód wejściowySink
Napięcie wejściowe24 VDC -15% / +20%
Prąd wejściowy przy 24 VDCOkoło 3.4 mA
Rezystancja wejściowaOkoło 7.19 kΩ
Częstotliwość wejściowa100 kHz
Napięcie izolacji między kanałem a magistralą500 V eff
Funkcje dodatkoweFunkcja zatrzasku (latch) dla pary liczników uniwersalnych

Para liczników uniwersalnych

Licznik ABEwaluacja4x
Liczniki zdarzeńEwaluacja2x
Licznik góra/dółEwaluacja2x
5 VDCZasilanie enkodera±5%, wewnętrzne modułu, maks. 300 mA
24 VDCZasilanie enkoderaWewnętrzne modułu, maks. 300 mA
Ilość1
Tryby pracy2x licznik zdarzeń, licznik góra/dół, licznik AB
Wejścia enkoderowe5 V, symetryczne
Rozmiar licznika16/32-bit
Częstotliwość wejściowaMaks. 600 kHz

Wyjścia cyfrowe 5 VDC

IlośćDo 3, konfiguracja jako wejście lub wyjście za pomocą oprogramowania
TypSygnał różnicowy 5 VDC, standard EIA RS485
Obwód wyjściowySink i/lub source
Zabezpieczenie wyjściaZabezpieczenie przeciwzwarciowe
WariantPush/Pull/Push-Pull
Napięcie znamionowe5 VDC
Prąd wyjściowyMaks. 65 mA
Stan diagnostycznyStan wyjścia można odczytać.
Częstotliwość przełączaniaMaks. 500 kHz
Napięcie izolacji między kanałem a magistralą500 V eff
Napięcie przełączaniaSygnał różnicowy 5 VDC, standard EIA RS485
Funkcje dodatkoweEnkoder absolutny SSI, generator ruchu liniowego

Właściwości elektryczne

Izolacja galwanicznaKanał izolowany od magistrali ; Kanał nieizolowany od kanału

Warunki pracy

PoziomoOrientacja montażuTak
PionowoOrientacja montażuTak
0 do 2000 mWysokość montażu n.p.m.Bez ograniczeń
>2000 mWysokość montażu n.p.m.Obniżenie temperatury otoczenia o 0.5°C na 100 m
Stopień ochrony wg EN 60529IP20

Warunki otoczenia

PracaTemperatura
Pozioma pozycja montażowaTemperatura-25 do 60°C
Pionowa pozycja montażowaTemperatura-25 do 50°C
DeratingTemperatura-
PrzechowywanieTemperatura-40 do 85°C
TransportTemperatura-40 do 85°C
PracaWilgotność względna5 do 95%, bez kondensacji
PrzechowywanieWilgotność względna5 do 95%, bez kondensacji
TransportWilgotność względna5 do 95%, bez kondensacji

Właściwości mechaniczne

UwagaZamówić 1x listwa zaciskowa X20TB12 osobno. ; Zamówić 1x moduł magistrali X20BM11 osobno.
Raster12.5 +0.2 mm
