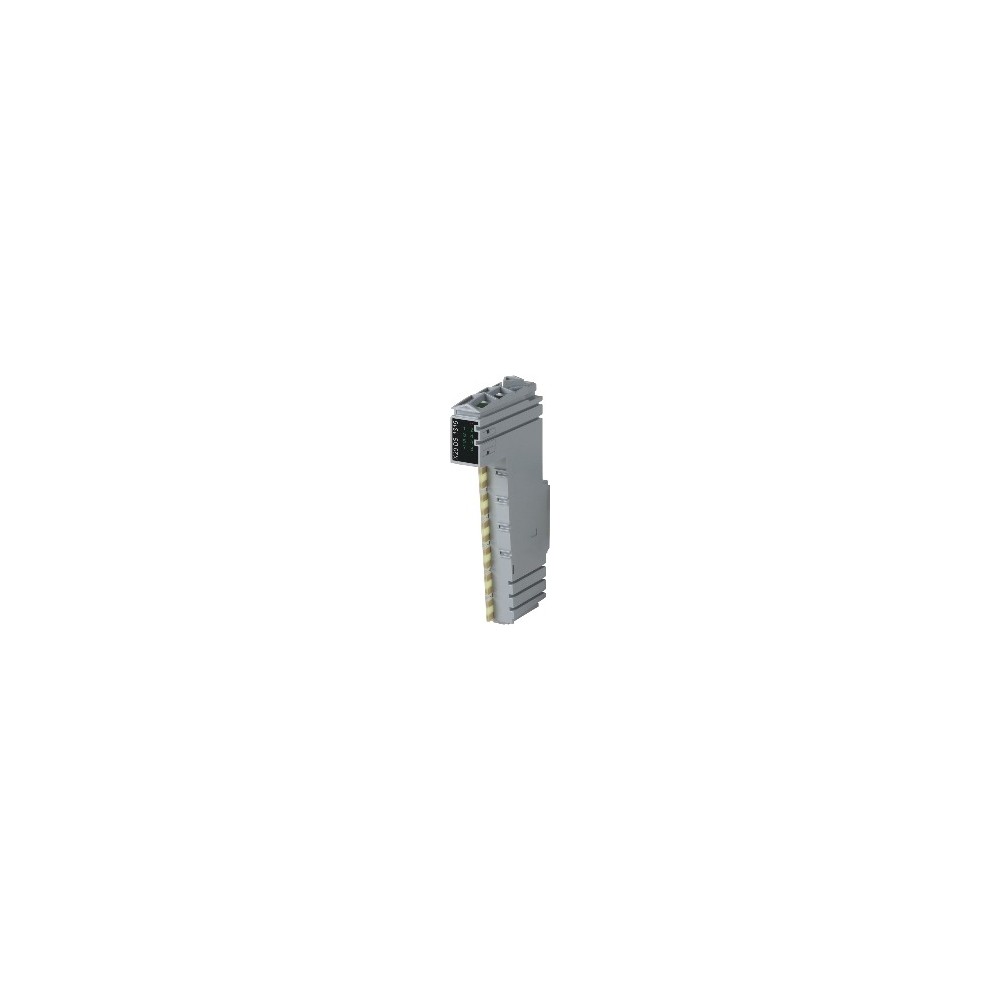

X20DS1319
Polityka prywatności
Dostawa i płatność
Zasady zwrotu

Polityka prywatności
Dostawa i płatność
Zasady zwrotu

4 cyfrowe kanały wejściowe
Ten moduł to wielofunkcyjny moduł cyfrowego procesora sygnałowego. Może być bardzo elastycznie wykorzystywany do różnorodnych zadań związanych z cyfrowym przetwarzaniem sygnałów lub cyfrowym generowaniem sygnałów. Dwa podstawowe przykłady zastosowań to sterowanie stopniami wyjściowymi silników krokowych za pomocą sygnałów impuls/kierunek lub użycie jako emulacja enkodera. W tym zastosowaniu na przykład przemienniki częstotliwości lub osie serwo z funkcją nadążania za prędkością mogą podążać za rzeczywistą lub wirtualną osią nadrzędną (master). Dodatkową istotną cechą modułu jest zintegrowana funkcja znacznika czasu (timestamp). Pozwala ona na przykład na generowanie krzywych narastania licznika praktycznie niezależnie od czasów cyklu magistrali podczas emulacji enkodera. Przesyłana jest wyłącznie docelowa wartość licznika oraz moment, w którym powinna zostać osiągnięta. Moduł automatycznie generuje odpowiednie wartości licznika we właściwym czasie, precyzyjnie z rozdzielczością mikrosekundową i niezależnie od zegara magistrali.
Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy od wtorku do piątku do godziny 14:00, a w poniedziałki do godziny 13:00 jeżeli towar jest w naszym magazynie lokalnym oznacza wysyłkę towaru jeszcze tego samego dnia!
Darmowa dostawa na terenie Polski od 500 zł
|
Sposób dostawy |
Koszt |
Czas dostawy |
Ubezpieczenie |
Szczegóły |
|---|---|---|---|---|
|
|
od 13,99 zł |
24h |
do 200 zł |
|
|
|
od 14,99 zł |
24h |
do 200 zł |
|
|
|
od 14,99 zł |
24h |
do 200 zł |
Regulamin przewoźnika |
|
(dostawy paletowe) |
od 199 zł |
2-4 dni |
ustalane |
Płatności elektroniczne oraz tradycyjny przelew bankowy
![]()
Na razie nie dodano żadnej opinii.
| Praca/błąd modułuDiagnostyka | Tak, za pomocą wskaźnika LED i oprogramowania |
|---|---|
| WyjściaDiagnostyka | Tak, za pomocą wskaźnika stanu LED |
| MagistralaPobór mocy | 0.01 W |
| Wewnętrzne I/OPobór mocy | 1.5 W |
| CECertyfikaty | Tak |
| UKCACertyfikaty | Tak |
| CRA (Cyber Resilience Act)Certyfikaty | W przygotowaniu |
| ATEXCertyfikaty | Zone 2, II 3G Ex nA nC IIA T5 Gc ; IP20, Ta (patrz instrukcja obsługi X20) ; FTZÚ 09 ATEX 0083X |
| ULCertyfikaty | cULus E115267 ; Przemysłowe urządzenia sterujące |
| HazLocCertyfikaty | cCSAus 244665 ; Urządzenia do sterowania procesami ; do stref zagrożonych wybuchem ; Class I, Division 2, Groups ABCD, T5 |
| DNVCertyfikaty | Temperatura: B (0 do 55°C) ; Wilgotność: B (do 100%) ; Wibracje: B (4 g) ; EMC: B (mostek i otwarty pokład) |
| CCSCertyfikaty | Tak |
| LRCertyfikaty | ENV1 |
| KRCertyfikaty | Tak |
| ABSCertyfikaty | Tak |
| BVCertyfikaty | EC33B ; Temperatura: 5 - 55°C ; Wibracje: 4 g ; EMC: Mostek i otwarty pokład |
| KCCertyfikaty | Tak |
| Kod ID B&R | 0x2547 |
| Wskaźniki stanu | Funkcja I/O na kanał, stan pracy, status modułu |
| Dodatkowa strata mocy spowodowana przez elementy wykonawcze (rezystancyjne) [W] | - |
| Typ linii sygnałowych | Dla wszystkich linii sygnałowych należy stosować przewody ekranowane. |
| Ilość | 1 |
|---|---|
| Wyjścia enkodera | 24 V, asymetryczne (A/B, kierunek/częstotliwość) |
| Rozmiar licznika | 16/32-bit |
| SprzętFiltr wejściowy | ≤2 µs |
|---|---|
| OprogramowanieFiltr wejściowy | - |
| NiskiPróg przełączania | <5 VDC |
| WysokiPróg przełączania | >15 VDC |
| Ilość | 4 + 4, konfiguracja jako wejście lub wyjście za pomocą oprogramowania |
| Napięcie znamionowe | 24 VDC |
| Napięcie wejściowe | 24 VDC -15% / +20% |
| Prąd wejściowy przy 24 VDC | Ok. 1.3 mA |
| Obwód wejściowy | Sink |
| Rezystancja wejściowa | 18.4 kΩ |
| Funkcje dodatkowe | Enkoder absolutny SSI, uniwersalna para liczników, funkcja zatrzasku dla uniwersalnej pary liczników |
| Częstotliwość wejściowa | 100 kHz |
| Charakterystyka przeciążeniowa zasilania enkodera | Odporność na zwarcia, odporność na przeciążenia |
| Napięcie izolacji między kanałem a magistralą | 500 V eff |
| Ilość | 1 |
|---|---|
| Rozmiar licznika | Do 32 bitów w zależności od enkodera |
| Maks. prędkość transmisji | 125 kbit/s |
| Zasilanie enkodera | Wewnętrzne modułu, maks. 600 mA |
| Napięcie znamionowe | 24 V, asymetryczne |
| Licznik ABEwaluacja | 4x |
|---|---|
| Liczniki zdarzeńEwaluacja | 2x |
| Licznik góra/dółEwaluacja | 2x |
| Ilość | 1 |
| Tryby pracy | 2x licznik zdarzeń, licznik góra/dół, licznik AB |
| Wejścia enkoderowe | 24 V, asymetryczne |
| Rozmiar licznika | 16/32-bit |
| Częstotliwość wejściowa | Maks. 100 kHz |
| Kształt sygnału | Impuls prostokątny |
| Zasilanie enkodera | Wewnętrzne modułu, maks. 600 mA |
| 0 → 1Opóźnienie przełączania | <2 µs |
|---|---|
| 1 → 0Opóźnienie przełączania | <2 µs |
| Obciążenie rezystancyjneCzęstotliwość przełączania | Maks. 125 kHz |
| Obciążenie indukcyjneCzęstotliwość przełączania | Patrz sekcja "Przełączanie obciążeń indukcyjnych". |
| Ilość | Do 4, konfiguracja jako wejście lub wyjście za pomocą oprogramowania |
| Wykonanie | Push / Pull / Push-Pull |
| Napięcie znamionowe | 24 VDC |
| Napięcie przełączania | 24 VDC -15% / +20% |
| Znamionowy prąd wyjściowy | 0.1 A |
| Całkowity prąd znamionowy | 0.4 A |
| Obwód wyjściowy | Sink i/lub source |
| Zabezpieczenie wyjścia | Wyłączenie termiczne w przypadku przetężenia lub zwarcia, zintegrowane zabezpieczenie do przełączania obciążeń indukcyjnych |
| Stan diagnostyczny | Monitorowanie wyjść |
| Prąd upływu przy wyłączonym wyjściu | Maks. 25 µA |
| Napięcie szczątkowe | <0.9 V przy prądzie znamionowym 0.1 A |
| Szczytowy prąd zwarciowy | <10 A |
| Załączenie w przypadku wyłączenia przeciążeniowego lub zwarciowego | Ok. 10 ms (zależy od temperatury modułu) |
| Napięcie hamowania przy wyłączaniu obciążeń indukcyjnych | Napięcie przełączania + 0.6 VDC |
| Funkcje dodatkowe | Zegar dla enkodera absolutnego SSI, generator ruchu liniowego |
| Izolacja galwaniczna | Kanał izolowany od magistrali ; Kanał nieizolowany od kanału |
|---|
| PoziomoOrientacja montażu | Tak |
|---|---|
| PionowoOrientacja montażu | Tak |
| 0 do 2000 mWysokość montażu n.p.m. | Bez ograniczeń |
| >2000 mWysokość montażu n.p.m. | Obniżenie temperatury otoczenia o 0.5°C na 100 m |
| Stopień ochrony wg EN 60529 | IP20 |
| PracaTemperatura | |
|---|---|
| Pozioma pozycja montażowaTemperatura | -25 do 60°C |
| Pionowa pozycja montażowaTemperatura | -25 do 50°C |
| DeratingTemperatura | - |
| PrzechowywanieTemperatura | -40 do 85°C |
| TransportTemperatura | -40 do 85°C |
| PracaWilgotność względna | 5 do 95%, bez kondensacji |
| PrzechowywanieWilgotność względna | 5 do 95%, bez kondensacji |
| TransportWilgotność względna | 5 do 95%, bez kondensacji |
| Uwaga | Zamówić 1x listwa zaciskowa X20TB12 osobno. ; Zamówić 1x moduł magistrali X20BM11 osobno. |
|---|---|
| Raster | 12.5 +0.2 mm |
