X20DC2395
Brak w magazynie
2 434,17 zł brutto
1 979,00 zł netto
Dostawa w ciągu 5-30 dni
Ilość

Na zamówienie
Dodaj do porównania
Dodaj do ulubionych


Polityka prywatności



Dostawa i płatność



Zasady zwrotu

Wejścia enkoderowe 24 VDC

  • SSI, ABR, AB lub liczniki zdarzeń dla wejść
  • Modulacja szerokości impulsów dla wyjść
  • 24 VDC i GND do zasilania enkodera

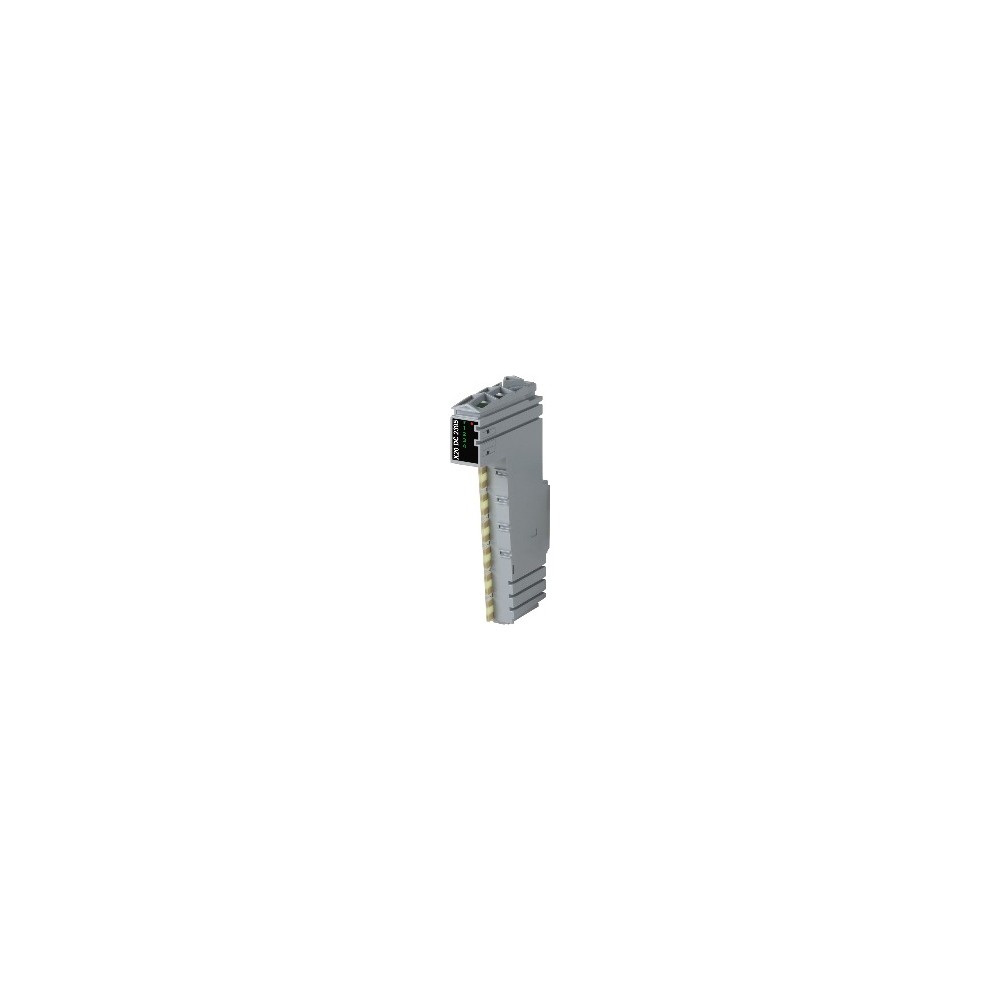

Moduł ten jest wielofunkcyjnym modułem licznika. Można do niego podłączyć jeden enkoder SSI, jeden enkoder ABR, dwa enkodery AB lub cztery liczniki zdarzeń. Dwa wyjścia są dostępne dla modulacji szerokości impulsów (PWM). Funkcje te można również łączyć.
