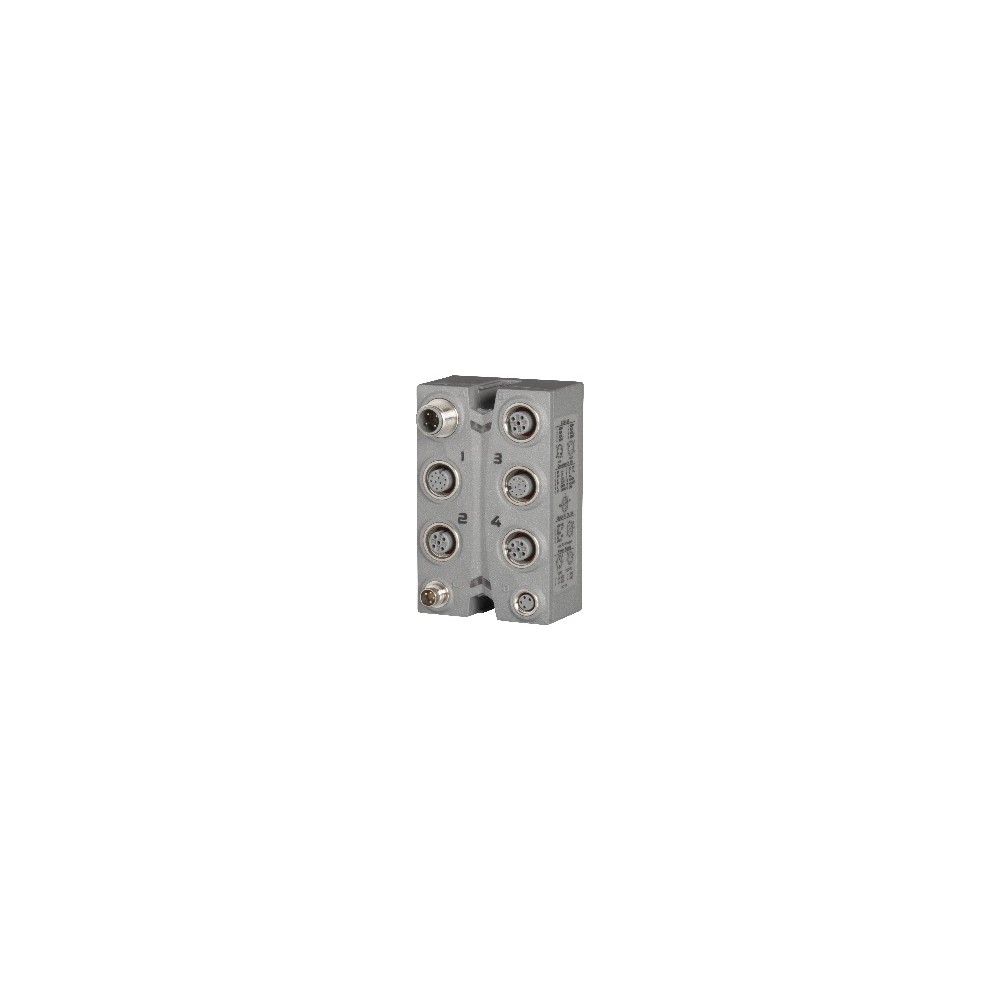

X67DC2322

X67DC2322

0 Opinia(e)
B&R
X67DC2322
Brak w magazynie
3 222,60 zł brutto
2 620,00 zł netto
Dostawa w ciągu 5-30 dni
Ilość

Na zamówienie
Dodaj do porównania
Dodaj do ulubionych


Polityka prywatności



Dostawa i płatność



Zasady zwrotu

2 resolwery

  • Ewaluacja BRX/BRT
  • Po 2 wejścia i wyjścia cyfrowe

Moduł jest wyposażony w 2 złącza resolwera oraz po 2 wejścia i wyjścia cyfrowe dla każdego z nich. Możliwa jest ewaluacja resolwerów BRX i BRT przy użyciu konfigurowalnego wzmocnienia sinusoidy wynoszącego 1 lub 0.25.

: X67DC2322
Brak w magazynie

Specyficzne kody

MPN
X67DC2322

Wysyłka w dniu zamówienia

Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy od wtorku do piątku do godziny 14:00, a w poniedziałki do godziny 13:00 jeżeli towar jest w naszym magazynie lokalnym oznacza wysyłkę towaru jeszcze tego samego dnia!



Darmowa dostawa na terenie Polski od 500 zł



Wysyłka na terenie Polski

Sposób dostawy

Koszt

Czas dostawy

Ubezpieczenie

Szczegóły

InPost - Paczkomaty 24

InPost Paczkomat 24/7

od 13,99 zł

24h

do 200 zł

Regulamin przewoźnika

InPost - Kurier

Inpost Kurier

od 14,99 zł

24h

do 200 zł

Regulamin przewoźnika

Kurier STANDARD

Kurier STANDARD

od 14,99 zł

24h

do 200 zł

 Regulamin przewoźnika

Kurier PALETA

Kurier PALETA
(dostawy paletowe)

od 199 zł

2-4 dni

ustalane
indywidualnie

Regulamin przewoźnika



Formy płatności

Płatności elektroniczne oraz tradycyjny przelew bankowy

Formy płatności

Opinie

Na razie nie dodano żadnej opinii.

Napisz swoją opinię

X67DC2322

Napisz swoją opinię

Informacje ogólne

WyjściaDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
Zasilanie I/ODiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
X2X LinkTyp połączeniaM12, kodowanie B
Wejścia/wyjściaTyp połączeniaM12, kodowanie A
EnkoderTyp połączeniaM12, 12-pinowe, kodowanie A
Zasilanie I/OTyp połączeniaM8, 4-pinowe
Wewnętrzne I/OPobór mocy1 W
Zasilanie X2X LinkPobór mocy0.75 W
CECertyfikatyTak
UKCACertyfikatyTak
CRA (Cyber Resilience Act)CertyfikatyW przygotowaniu
ATEXCertyfikatyZone 2, II 3G Ex nA IIA T5 Gc ; IP67, Ta = 0 - maks. 60°C ; TÜV 05 ATEX 7201X
ULCertyfikatycULus E115267 ; Przemysłowe urządzenia sterujące
HazLocCertyfikatycCSAus 244665 ; Urządzenia do sterowania procesami ; do stref zagrożonych wybuchem ; Class I, Division 2, Groups ABCD, T5
KCCertyfikatyTak
Kod ID B&R0xA5C7
Wskaźniki stanuFunkcja I/O na kanał, napięcie zasilania, funkcja magistrali
Dodatkowa strata mocy spowodowana przez elementy wykonawcze (rezystancyjne) [W]12.5 W

Wejścia rezolwera

Napięcie wyjścioweWyjście odniesieniaTyp. 4.4 V rms
Prąd wyjściowyWyjście odniesieniaMaks. 50 mA eff
CzęstotliwośćWyjście odniesienia10 kHz
BRXPrzekładnia rezolwera0.5 (±10%)
BRTPrzekładnia rezolwera1 (±10%)
Ilość2
TypRóżnicowe
Rozdzielczość pozycji kątowej14-bit
Zabezpieczenie przeciwzwarciowe (wyjście referencyjne)Tak
Impedancja wejściowa10.4 kΩ - j*11.1 kΩ
Typ rezolweraBRX / BRT

Zasilanie I/O

Napięcie znamionowe24 VDC
Zakres napięcia18 do 30 VDC

Wejścia cyfrowe

SprzętFiltr wejściowy≤20 µs
OprogramowanieFiltr wejściowy-
NiskiPróg przełączania<5 V
WysokiPróg przełączania>15 V
Ilość2
Napięcie znamionowe24 VDC
Prąd wejściowy przy 24 VDCTyp. 5 mA
Obwód wejściowySink
Zasilanie czujnikówPrąd sumaryczny 0.5 A
Opóźnienie wejścia<1 ms

Wyjścia cyfrowe

0 → 1Opóźnienie przełączaniaMaks. 500 µs
1 → 0Opóźnienie przełączaniaMaks. 500 µs
Obciążenie rezystancyjneCzęstotliwość przełączaniaMaks. 100 Hz
Ilość2
Napięcie znamionowe24 VDC
Znamionowy prąd wyjściowy0.5 A
Całkowity prąd znamionowy1 A
Obwód wyjściowySource (źródło)
Zabezpieczenie wyjściaWyłączenie termiczne w przypadku przetężenia lub zwarcia, zintegrowane zabezpieczenie do przełączania obciążeń indukcyjnych, zabezpieczenie przed odwrotną polaryzacją zasilania wyjść

Właściwości elektryczne

Izolacja galwanicznaKanał izolowany od magistrali ; Kanał nieizolowany od kanału

Warunki pracy

DowolnaOrientacja montażuTak
0 do 2000 mWysokość montażu n.p.m.Bez ograniczeń
>2000 mWysokość montażu n.p.m.Obniżenie temperatury otoczenia o 0.5°C na 100 m
Stopień ochrony wg EN 60529IP67

Warunki otoczenia

PracaTemperatura-25 do 60°C
DeratingTemperatura-
PrzechowywanieTemperatura-40 do 85°C
TransportTemperatura-40 do 85°C

Właściwości mechaniczne

SzerokośćWymiary53 mm
WysokośćWymiary85 mm
GłębokośćWymiary42 mm
M8Moment dokręcania połączeńMaks. 0.4 Nm
M12Moment dokręcania połączeńMaks. 0.6 Nm
Masa200 g
