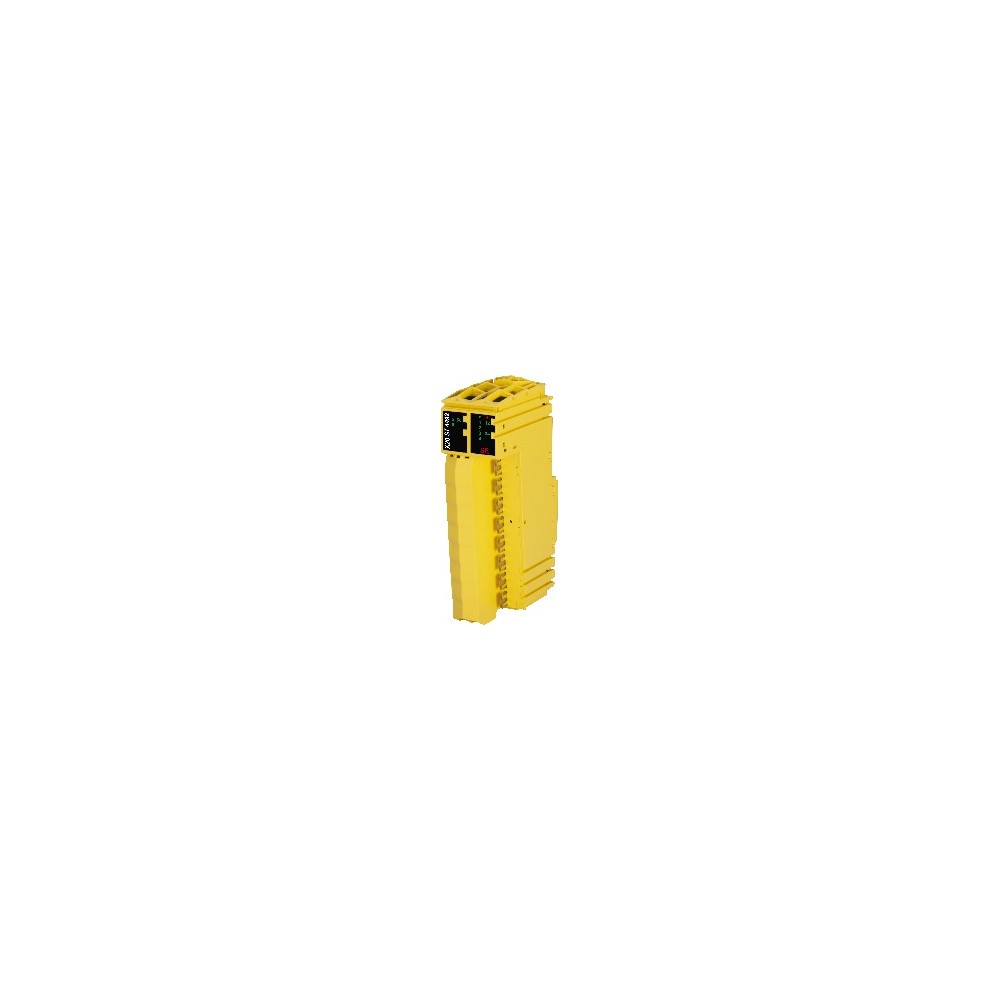

X20ST4492

Name: X20ST4492
Brand: B&R
SKU: X20ST4492
Price: 6905.22 PLN
Availability: BackOrder

0 Opinia(e)

Marka : B&R

Indeks : X20ST4492

Brak w magazynie

6 905,22 zł brutto

5 614,00 zł netto

Dostawa w ciągu 5-30 dni

Ilość

Na zamówienie

Dodaj do porównania

Dodaj do ulubionych

Polityka prywatności

Dostawa i płatność

Zasady zwrotu

Gwarancja bezpiecznego zakupu

2 bezpieczne pary wejść analogowych dla termopar

Dla czujników typu J, K, N, S, R, C, T, pomiar wartości surowej
1 bezpieczna para wejść analogowych do rezystancyjnego pomiaru temperatury
Dla PT100 i PT1000
Konfigurowalny typ czujnika dla każdego kanału
24-bitowa rozdzielczość przetwornika cyfrowego
Izolowane galwanicznie pary kanałów analogowych
Konfigurowalny filtr wejściowy
Zintegrowana kompensacja temperatury zacisków
2x czujnik PT1000 zintegrowany w listwie zaciskowej (X20TB5E)
Możliwość podłączenia 2x zewnętrznego czujnika PT1000 (X20TB5F)

Moduł jest wyposażony w 2 bezpieczne pary wejść analogowych dla czujników termoparowych typu J, K, N, S, R, C i T oraz 1 bezpieczną parę wejść analogowych do rezystancyjnego pomiaru temperatury PT100/PT1000. Bezpieczny moduł temperatury jest przystosowany do bezpiecznego pomiaru temperatury w aplikacjach związanych z bezpieczeństwem do poziomu PL e lub SIL 3. Moduł ten jest przeznaczony do 16-pinowych listew zaciskowych X20.

Indeks : X20ST4492

Brak w magazynie

Specyficzne kody

MPN: X20ST4492

Wysyłka w dniu zamówienia

Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy od wtorku do piątku do godziny 14:00, a w poniedziałki do godziny 13:00 jeżeli towar jest w naszym magazynie lokalnym oznacza wysyłkę towaru jeszcze tego samego dnia!

Darmowa dostawa na terenie Polski od 500 zł

Wysyłka na terenie Polski

Sposób dostawy	Koszt	Czas dostawy	Ubezpieczenie	Szczegóły
InPost Paczkomat 24/7	od 13,99 zł	24h	do 200 zł	Regulamin przewoźnika
Inpost Kurier	od 14,99 zł	24h	do 200 zł	Regulamin przewoźnika
Kurier STANDARD	od 14,99 zł	24h	do 200 zł	Regulamin przewoźnika
Kurier PALETA (dostawy paletowe)	od 199 zł	2-4 dni	ustalane indywidualnie	Regulamin przewoźnika

Formy płatności

Płatności elektroniczne oraz tradycyjny przelew bankowy

Opinie

Na razie nie dodano żadnej opinii.

Informacje ogólne

Praca/błąd modułuDiagnostyka	Tak, za pomocą wskaźnika LED i oprogramowania
WejściaDiagnostyka	Tak, za pomocą wskaźnika LED i oprogramowania
ZakresTryb blackout	Moduł
FunkcjaTryb blackout	Funkcjonalność modułu
Tryb autonomicznyTryb blackout	Nie
MagistralaPobór mocy	0.25 W
Wewnętrzne I/OPobór mocy	1.2 W
Kanał - magistralaIzolacja galwaniczna	Tak
Kanał - kanałIzolacja galwaniczna	Nie
Para kanałów - para kanałówIzolacja galwaniczna	Tak
CECertyfikaty	Tak
UKCACertyfikaty	Tak
CRA (Cyber Resilience Act)Certyfikaty	W przygotowaniu
Bezpieczeństwo funkcjonalneCertyfikaty	cULus FSPC E361559 ; Systemy energetyczne i przemysłowe ; Certyfikowany pod kątem bezpieczeństwa funkcjonalnego ; ANSI UL 1998:2013
Bezpieczeństwo funkcjonalneCertyfikaty	IEC 61508:2010, SIL 3 ; EN 62061:2005/A2:2015, SIL 3 ; EN ISO 13849-1:2015, Kat. 4 / PL e ; IEC 61511:2004, SIL 3
Bezpieczeństwo funkcjonalneCertyfikaty	EN 50156-1:2004
ATEXCertyfikaty	Zone 2, II 3G Ex nA nC IIA T5 Gc ; IP20, Ta (patrz instrukcja obsługi X20) ; FTZÚ 09 ATEX 0083X
ULCertyfikaty	cULus E115267 ; Przemysłowe urządzenia sterujące ; cULus E537419 ; Sterownik agregatu prądotwórczego
HazLocCertyfikaty	cCSAus 244665 ; Urządzenia do sterowania procesami ; do stref zagrożonych wybuchem ; Class I, Division 2, Groups ABCD, T5
DNVCertyfikaty	Temperatura: A (0 do 45°C) ; Wilgotność: B (do 100%) ; Wibracje: A (0.7 g) ; EMC: B (mostek i otwarty pokład)
CCSCertyfikaty	Tak
LRCertyfikaty	ENV1
KRCertyfikaty	Tak
ABSCertyfikaty	Tak
BVCertyfikaty	EC21B ; Temperatura: 5 - 45°C ; Wibracje: 0.7 g ; EMC: Mostek i otwarty pokład
KCCertyfikaty	Tak
Kod ID B&R	0xB419
Wskaźniki stanu	Funkcja I/O na kanał, stan pracy, status modułu
Dodatkowa strata mocy spowodowana przez elementy wykonawcze (rezystancyjne) [W]	-

Parametry bezpieczeństwa

Uwaga	Patrz sekcja "Charakterystyka bezpieczeństwa".

Zasilanie I/O

Napięcie znamionowe	24 VDC
Zakres napięcia	24 VDC -15% / +20%

Wejścia temperaturowe termopar

Temperatura czujnikaZakres pomiarowy
Typ J: Fe-CuNiZakres pomiarowy	-210.0 do 1200.0°C
Typ K: NiCr-NiZakres pomiarowy	-270.0 do 1372.0°C
Typ N: NiCrSi-NiSiZakres pomiarowy	-270.0 do 1300.0°C
Typ S: PtRh10-PtZakres pomiarowy	-50.0 do 1768.0°C
Typ R: PtRh13-PtZakres pomiarowy	-50.0 do 1768.0°C
Typ C: WRe5-WRe26Zakres pomiarowy	0 do 2320.0°C
Typ T: Cu-CuNiZakres pomiarowy	-270.0 do 400.0°C
NapięcieZakres pomiarowy	±65 mV
Maks. rezystancja wewnętrzna źródła podczas pomiaru napięciaZakres pomiarowy	20 Ω
Temperatura czujnikaRozdzielczość	1 LSB = 0.1°C
NapięcieRozdzielczość	1 LSB = 2 µV
Typ J: Fe-CuNiDokładność podstawowa	1.41°C
Typ K: NiCr-NiDokładność podstawowa	1.81°C
Typ N: NiCrSi-NiSiDokładność podstawowa	1.73°C
Typ S: PtRh10-PtDokładność podstawowa	3.10°C
Typ R: PtRh13-PtDokładność podstawowa	3.10°C
Typ C: WRe5-WRe26Dokładność podstawowa	3.48°C
Typ T: Cu-CuNiDokładność podstawowa	0.74°C
NapięcieDokładność podstawowa	78 µV
Typ J: Fe-CuNiMaks. dryft offsetu	0.0297°C na °C
Typ K: NiCr-NiMaks. dryft offsetu	0.0427°C na °C
Typ N: NiCrSi-NiSiMaks. dryft offsetu	0.0471°C na °C
Typ S: PtRh10-PtMaks. dryft offsetu	0.1637°C na °C
Typ R: PtRh13-PtMaks. dryft offsetu	0.1455°C na °C
Typ C: WRe5-WRe26Maks. dryft offsetu	0.1068°C na °C
Typ T: Cu-CuNiMaks. dryft offsetu	0.0335°C na °C
NapięcieMaks. dryft offsetu	1.69 µV na °C
Dokładność wewnętrznej temperatury zaciskówKompensacja temperatury zacisków	15°C przy temperaturach statycznych i podczas bezpiecznej pracy
DCTłumienie sygnału współbieżnego	>70 dB
50 HzTłumienie sygnału współbieżnego	>70 dB
Typ J: Fe-CuNiDokładność związana z bezpieczeństwem na kanał	35.25°C
Typ K: NiCr-NiDokładność związana z bezpieczeństwem na kanał	47.62°C
Typ N: NiCrSi-NiSiDokładność związana z bezpieczeństwem na kanał	51.81°C
Typ S: PtRh10-PtDokładność związana z bezpieczeństwem na kanał	150.90°C
Typ R: PtRh13-PtDokładność związana z bezpieczeństwem na kanał	134.54°C
Typ C: WRe5-WRe26Dokładność związana z bezpieczeństwem na kanał	111.36°C
Typ T: Cu-CuNiDokładność związana z bezpieczeństwem na kanał	30.82°C
NapięcieDokładność związana z bezpieczeństwem na kanał	2080 µV
Ilość	2 pary bezpiecznych kanałów wejściowych
Wariant	Typ termopara
Rozdzielczość przetwornika cyfrowego	24-bit
Czas filtracji	Konfigurowalne w zakresie od 1 do 66.7 ms
Format wyjściowy	SAFEINT
Kompensacja temperatury zacisków	Wewnętrzne / Zewnętrzne
Norma czujnika	EN 60584
Metoda przetwarzania	Sigma-delta
Metoda linearyzacji	Wewnętrzne
Dopuszczalny sygnał wejściowy	Maks. ±1 V
Filtr wejściowy	Filtr dolnoprzepustowy 1. rzędu / częstotliwość graniczna 500 Hz
Maks. dryft wzmocnienia	0.013 %/°C
Zakres napięcia współbieżnego	±4 V w obrębie pary kanałów, ±50 V między 2 parami kanałów
Przesłuch między kanałami	≤70 dB
Napięcie izolacji między kanałem a magistralą	500 VDC

Wejścia temperaturowe do pomiaru rezystancji

Pt100Zakres pomiarowy	-200.0 do 850.0°C
Pt1000Zakres pomiarowy	-200.0 do 850.0°C
Pt100Dokładność podstawowa	1.89°C
Pt1000Dokładność podstawowa	0.53°C
Pt100Maks. dryft offsetu	0.0525°C na °C
Pt1000Maks. dryft offsetu	0.0053°C na °C
Pt100Rozdzielczość czujnika temperatury	1 LSB = 0.1°C
Pt1000Rozdzielczość czujnika temperatury	1 LSB = 0.1°C
Częstotliwość granicznaFiltr wejściowy	500 Hz 1. rzędu
Pt100Dokładność związana z bezpieczeństwem na kanał	12.60°C
Pt1000Dokładność związana z bezpieczeństwem na kanał	8.93°C
Ilość	1 para bezpiecznych kanałów wejściowych
Wariant	Typ PT100/PT1000
Prąd pomiarowy	262 µA ±5%
Maks. dryft wzmocnienia	0.004 %/°C
Maks. długość przewodu	50 m
Maks. rezystancja przewodu	5 Ω

Warunki pracy

PoziomoOrientacja montażu	Tak
PionowoOrientacja montażu	Tak
Wysokość montażu n.p.m.	0 do 2000 m, bez ograniczeń
Stopień ochrony wg EN 60529	IP20

Warunki otoczenia

PracaTemperatura
Pozioma pozycja montażowaTemperatura	0 do 60°C
Pionowa pozycja montażowaTemperatura	0 do 50°C
DeratingTemperatura	Patrz rozdział "Derating".
PrzechowywanieTemperatura	-40 do 85°C
TransportTemperatura	-40 do 85°C
PracaWilgotność względna	5 do 95%, bez kondensacji
PrzechowywanieWilgotność względna	5 do 95%, bez kondensacji
TransportWilgotność względna	5 do 95%, bez kondensacji

Właściwości mechaniczne

Uwaga	Zamówić oddzielnie 1x blok zaciskowy z kodowaniem bezpieczeństwa. ; Zamówić oddzielnie 1x moduł magistrali z kodowaniem bezpieczeństwa.
Raster	25 +0.2 mm
