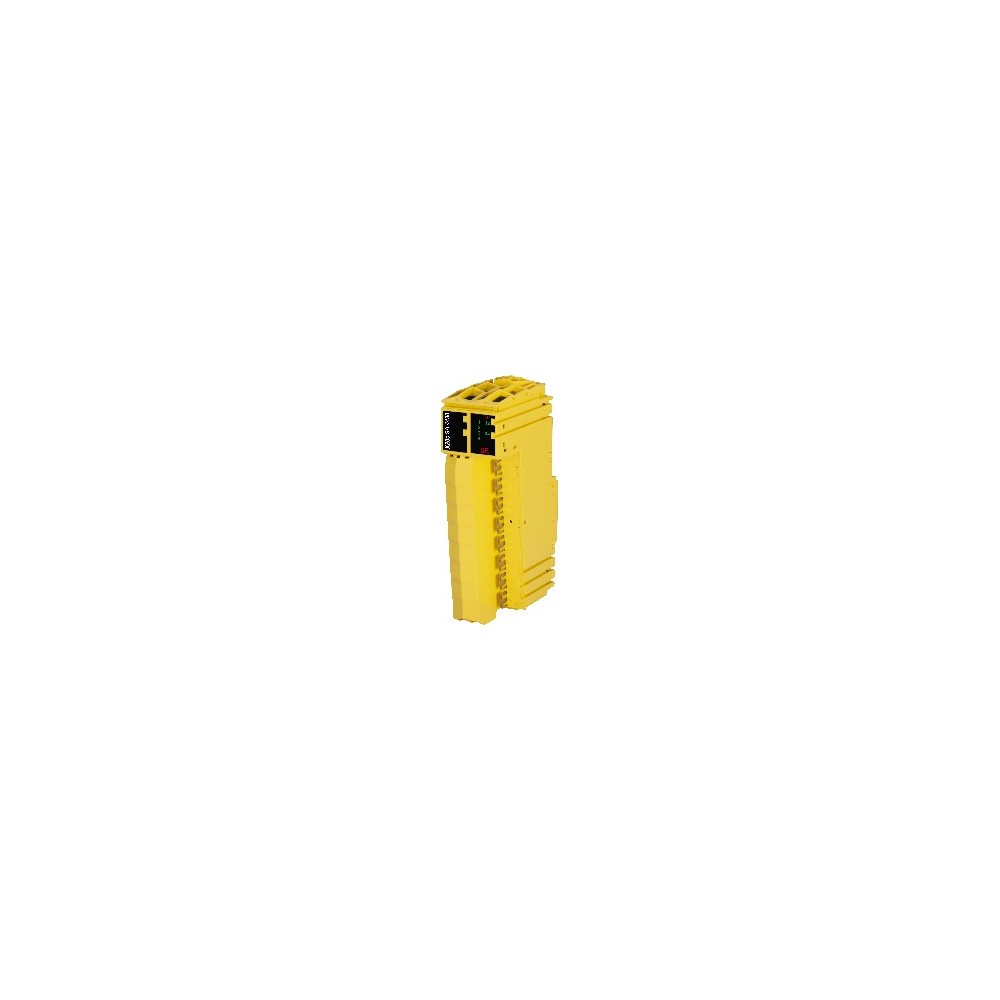

X20cSA4430

X20cSA4430

0 Opinia(e)
B&R
X20CSA4430
Brak w magazynie
8 024,52 zł brutto
6 524,00 zł netto
Dostawa w ciągu 5-30 dni
Ilość

Na zamówienie
Dodaj do porównania
Dodaj do ulubionych


Polityka prywatności



Dostawa i płatność



Zasady zwrotu

2 bezpieczne pary wejść analogowych do pomiaru prądu od 0.5 do 25 mA

  • 24-bitowa rozdzielczość przetwornika cyfrowego
  • Kanały indywidualnie izolowane galwanicznie
  • Zasilacze czujników izolowane galwanicznie
  • Konfigurowalny filtr wejściowy

Moduł jest wyposażony w 2 pary bezpiecznych wejść analogowych do pomiaru prądu. Każda para wejść posiada własne zasilanie czujnika. Kanały wraz z odpowiadającymi im zasilaczami czujników są od siebie galwanicznie odizolowane. Może być używany do rejestrowania sygnałów prądowych w zakresie od 0.5 do 25 mA. Bezpieczny moduł wejść analogowych jest odpowiedni do bezpiecznego pozyskiwania sygnałów prądowych w aplikacjach związanych z bezpieczeństwem do PL e lub SIL 3. Moduł ten jest przeznaczony do 16-pinowych listew zaciskowych X20.

: X20CSA4430
Brak w magazynie

Specyficzne kody

MPN
X20CSA4430

Wysyłka w dniu zamówienia

Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy od wtorku do piątku do godziny 14:00, a w poniedziałki do godziny 13:00 jeżeli towar jest w naszym magazynie lokalnym oznacza wysyłkę towaru jeszcze tego samego dnia!



Darmowa dostawa na terenie Polski od 500 zł



Wysyłka na terenie Polski

Sposób dostawy

Koszt

Czas dostawy

Ubezpieczenie

Szczegóły

InPost - Paczkomaty 24

InPost Paczkomat 24/7

od 13,99 zł

24h

do 200 zł

Regulamin przewoźnika

InPost - Kurier

Inpost Kurier

od 14,99 zł

24h

do 200 zł

Regulamin przewoźnika

Kurier STANDARD

Kurier STANDARD

od 14,99 zł

24h

do 200 zł

 Regulamin przewoźnika

Kurier PALETA

Kurier PALETA
(dostawy paletowe)

od 199 zł

2-4 dni

ustalane
indywidualnie

Regulamin przewoźnika



Formy płatności

Płatności elektroniczne oraz tradycyjny przelew bankowy

Formy płatności

Opinie

Na razie nie dodano żadnej opinii.

Napisz swoją opinię

X20cSA4430

Napisz swoją opinię

Informacje ogólne

Praca/błąd modułuDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
WejściaDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
ZakresTryb blackoutModuł
FunkcjaTryb blackoutFunkcjonalność modułu
Tryb autonomicznyTryb blackoutNie
MagistralaPobór mocy0.25 W
Wewnętrzne I/OPobór mocy1.7 W
Kanał - magistralaIzolacja galwanicznaTak
Kanał - kanałIzolacja galwanicznaTak
Para kanałów - para kanałówIzolacja galwanicznaTak
CECertyfikatyTak
UKCACertyfikatyTak
CRA (Cyber Resilience Act)CertyfikatyW przygotowaniu
Bezpieczeństwo funkcjonalneCertyfikatycULus FSPC E361559 ; Systemy energetyczne i przemysłowe ; Certyfikowany pod kątem bezpieczeństwa funkcjonalnego ; ANSI UL 1998:2013
Bezpieczeństwo funkcjonalneCertyfikatyIEC 61508:2010, SIL 3 ; EN 62061:2005/A2:2015, SIL 3 ; EN ISO 13849-1:2015, Kat. 4 / PL e ; IEC 61511:2004, SIL 3
Bezpieczeństwo funkcjonalneCertyfikatyEN 50156-1:2004
ATEXCertyfikatyZone 2, II 3G Ex nA nC IIA T5 Gc ; IP20, Ta (patrz instrukcja obsługi X20) ; FTZÚ 09 ATEX 0083X
ULCertyfikatycULus E115267 ; Przemysłowe urządzenia sterujące
HazLocCertyfikatycCSAus 244665 ; Urządzenia do sterowania procesami ; do stref zagrożonych wybuchem ; Class I, Division 2, Groups ABCD, T5
DNVCertyfikatyTemperatura: A (0 do 45°C) ; Wilgotność: B (do 100%) ; Wibracje: A (0.7 g) ; EMC: B (mostek i otwarty pokład)
LRCertyfikatyENV1
KRCertyfikatyTak
ABSCertyfikatyTak
BVCertyfikatyEC21B ; Temperatura: 5 - 45°C ; Wibracje: 0.7 g ; EMC: Mostek i otwarty pokład
Kod ID B&R0xDD9F
Wskaźniki stanuFunkcja I/O na kanał, stan pracy, status modułu
Dodatkowa strata mocy spowodowana przez elementy wykonawcze (rezystancyjne) [W]0.36

Parametry bezpieczeństwa

UwagaPatrz sekcja "Charakterystyka bezpieczeństwa".

Zasilanie I/O

Napięcie znamionowe24 VDC
Zakres napięcia24 VDC -15% / +20%

Bezpieczne wejścia analogowe

NapięcieDopuszczalny sygnał wejściowyMaks. 30.5 V
WzmocnienieMaks. błąd przy 25°C
0.5 do <4 mAMaks. błąd przy 25°C<0.3%
4 do 25 mAMaks. błąd przy 25°C<0.08%
OffsetMaks. błąd przy 25°C
0.5 do <4 mAMaks. błąd przy 25°C<2 µA
4 do 25 mAMaks. błąd przy 25°C<6.3 µA
0.5 do <4 mAMaks. dryft wzmocnienia<1.225 µA/°C
4 do 25 mAMaks. dryft wzmocnienia<1.225 µA/°C
0.5 do <4 mAMaks. dryft offsetu<0.735 µA/°C
4 do 25 mAMaks. dryft offsetu<0.735 µA/°C
DCTłumienie sygnału współbieżnego>70 dB
50 HzTłumienie sygnału współbieżnego>70 dB
SprzętFiltr wejściowyFiltr dolnoprzepustowy 1. rzędu / częstotliwość graniczna 500 Hz
OprogramowanieFiltr wejściowyFiltr sinc 3
Kanał - magistralaNapięcie testowe500 VDC
Para kanałów - para kanałówNapięcie testowe500 VDC
Kanał - uziemienieNapięcie testowe500 VDC
Kat. 3Dokładność związana z bezpieczeństwem na kanał0.184 mA
Kat. 4Dokładność związana z bezpieczeństwem na kanał0.49 mA
Ilość2 pary bezpiecznych kanałów wejściowych
WariantTyp A
Typ wejściaWejście różnicowe
Rozdzielczość przetwornika cyfrowego24-bit
Czas konwersjiPatrz rozdział "Czas aktualizacji I/O".
Format wyjściowySAFEINT
ObciążenieDo wersji sprzętowej D3: 230 do 420 Ω, wersja sprzętowa E0 lub nowsza: 185 do 245 Ω
Zabezpieczenie wejściaZabezpieczenie przed zewnętrznym napięciem zasilania i przetężeniem
Wykrywanie przerwy w obwodzieTak, za pomocą oprogramowania
Metoda przetwarzaniaSigma-delta
Zakres napięcia współbieżnegoMiędzy wejściami ±50 V
Nieliniowość<0.003%
Zakres pomiarowy0.5 do 25 mA
Rozdzielczość1 µA/LSB
Wykrywanie przeciążeniaTak, za pomocą oprogramowania
Czas filtracjiKonfigurowalne w zakresie od 1 do 66.7 ms

Zasilanie czujników

Zasilanie czujnika - kanałIzolacja galwanicznaNie
Zasilanie czujnika - zasilanie czujnikaIzolacja galwanicznaTak
Napięcie znamionowe29 VDC ±5%
Znamionowy prąd wyjściowyMaks. 60 mA
Odporność na zwarcieTak, ciągłe
R DS(on)50 Ω
Zachowanie przy zwarciuOdcięcie napięcia

Warunki pracy

PoziomoOrientacja montażuTak
PionowoOrientacja montażuTak
Wysokość montażu n.p.m.0 do 2000 m, bez ograniczeń
Stopień ochrony wg EN 60529IP20

Warunki otoczenia

PracaTemperatura
Pozioma pozycja montażowaTemperatura-25 do 60°C
Pionowa pozycja montażowaTemperatura-25 do 40°C
DeratingTemperaturaPatrz rozdział "Derating".
Temperatura początkowaTemperaturaTak, -40°C
PrzechowywanieTemperatura-40 do 85°C
TransportTemperatura-40 do 85°C
PracaWilgotność względnaDo 100%, z kondensacją
PrzechowywanieWilgotność względna5 do 95%, bez kondensacji
TransportWilgotność względna5 do 95%, bez kondensacji

Właściwości mechaniczne

UwagaZamówić oddzielnie 1x blok zaciskowy z kodowaniem bezpieczeństwa. ; Zamówić oddzielnie 1x moduł magistrali z kodowaniem bezpieczeństwa.
Raster25 +0.2 mm
