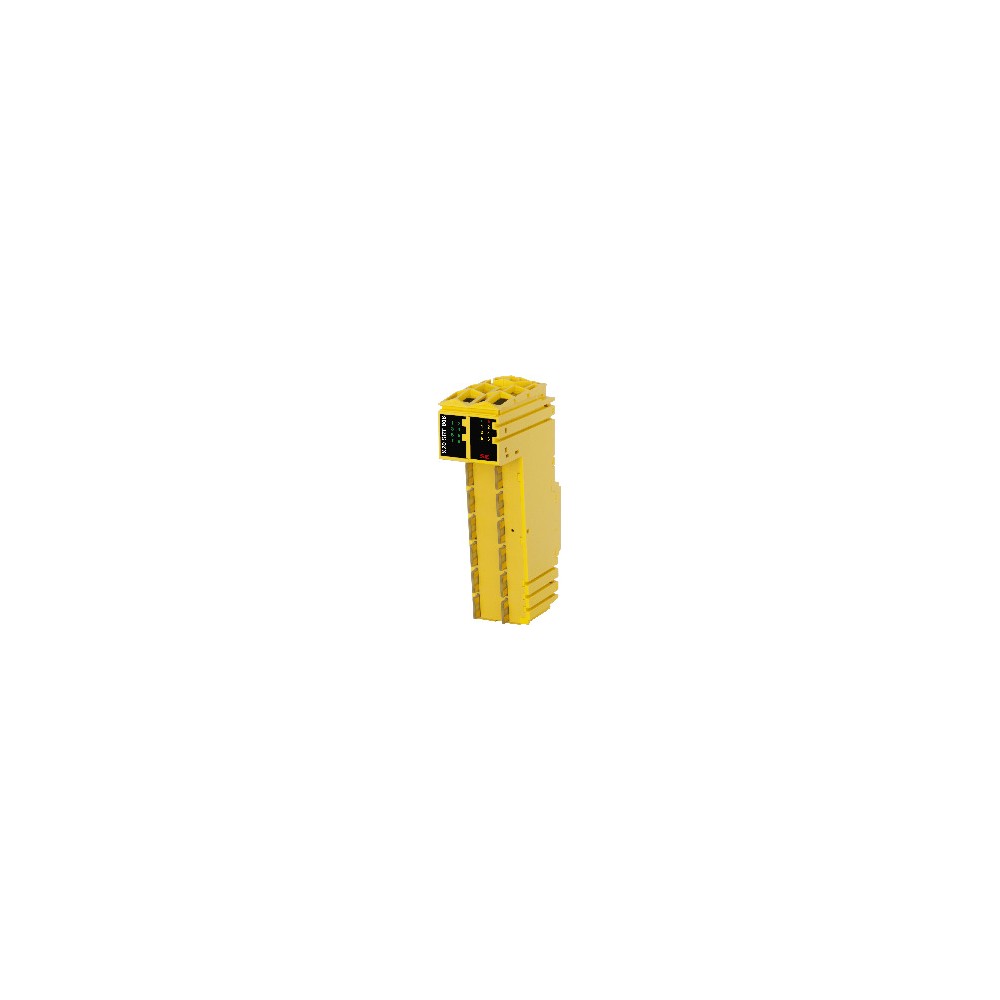

X20SRT806

X20SRT806

0 Opinia(e)
B&R
X20SRT806
Brak w magazynie
6 479,64 zł brutto
5 268,00 zł netto
Dostawa w ciągu 5-30 dni
Ilość

Na zamówienie
Dodaj do porównania
Dodaj do ulubionych


Polityka prywatności



Dostawa i płatność



Zasady zwrotu

Moduł technologii reACTION Technology

  • 8 szybkich bezpiecznych wejść cyfrowych, układ NPN (sink)
  • 4 wyjścia impulsowe
  • Programowy filtr wejściowy konfigurowalny dla każdego kanału
  • 6 szybkich bezpiecznych wyjść cyfrowych, typ wyjścia B o prądzie 0.2 A, układ źródłowy
  • Czasy cyklu zadań Safe reACTION już od 150 µs
  • Zintegrowane zabezpieczenie wyjść

Ten moduł technologii reACTION jest wyposażony w 8 szybkich bezpiecznych wejść cyfrowych i 6 szybkich bezpiecznych wyjść cyfrowych. Jest przeznaczony do pracy z napięciem znamionowym 24 VDC. Moduł może być używany do odczytu sygnałów cyfrowych oraz do sterowania elementami wykonawczymi w aplikacjach związanych z bezpieczeństwem do poziomu PL e lub SIL 3. Ultraszybka technologia reACTION umożliwia sterowanie wewnętrznymi kanałami I/O z czasami cyklu do 150 µs. Wszystkie polecenia, które mogą być użyte w programach reACTION, są dostępne jako bloki funkcyjne w specjalnych bibliotekach (np. AsIORTI). Programowanie zgodne z wymaganiami normy IEC 61131-3 odbywa się w edytorze Function Block Diagram w programie Automation Studio. Moduł jest wyposażony w filtry o indywidualnie konfigurowalnej charakterystyce załączania i wyłączania. Moduł dostarcza również sygnały impulsowe do diagnostyki linii czujników. Wyjścia wykonano w technologii półprzewodnikowej, dzięki czemu parametry związane z bezpieczeństwem nie zależą od liczby cykli łączeniowych. Wariant „high-side high-side” (typ wyjścia B) jest wymagany dla elementów wykonawczych z potencjałem odniesienia (np. wejścia zezwolenia w falownikach). W takim przypadku należy przestrzegać specjalnych wskazówek dotyczących okablowania. Bezpieczne moduły wyjść cyfrowych są wyposażone w blokadę błędu na wypadek błędów sieciowych. Moduł ten jest przeznaczony do 12-pinowych listew zaciskowych X20.

: X20SRT806
Brak w magazynie

Specyficzne kody

MPN
X20SRT806

Wysyłka w dniu zamówienia

Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy od wtorku do piątku do godziny 14:00, a w poniedziałki do godziny 13:00 jeżeli towar jest w naszym magazynie lokalnym oznacza wysyłkę towaru jeszcze tego samego dnia!



Darmowa dostawa na terenie Polski od 500 zł



Wysyłka na terenie Polski

Sposób dostawy

Koszt

Czas dostawy

Ubezpieczenie

Szczegóły

InPost - Paczkomaty 24

InPost Paczkomat 24/7

od 13,99 zł

24h

do 200 zł

Regulamin przewoźnika

InPost - Kurier

Inpost Kurier

od 14,99 zł

24h

do 200 zł

Regulamin przewoźnika

Kurier STANDARD

Kurier STANDARD

od 14,99 zł

24h

do 200 zł

 Regulamin przewoźnika

Kurier PALETA

Kurier PALETA
(dostawy paletowe)

od 199 zł

2-4 dni

ustalane
indywidualnie

Regulamin przewoźnika



Formy płatności

Płatności elektroniczne oraz tradycyjny przelew bankowy

Formy płatności

Opinie

Na razie nie dodano żadnej opinii.

Napisz swoją opinię

X20SRT806

Napisz swoją opinię

Informacje ogólne

Automation StudioWymagania systemowe4.2.5 lub nowsza
Automation RuntimeWymagania systemowe4.2 lub nowsza
SafeDESIGNERWymagania systemowe4.2.2 lub nowsza
Safety ReleaseWymagania systemowe1.10 lub nowsza
Pakiet technologii mappWymagania systemowemapp Safety 5.7.0 lub nowsza
Praca/błąd modułuDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
WyjściaDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
WejściaDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
Kanały we/wy obsługujące technologię reACTIONWsparcieTak
ZakresTryb blackoutModuł
FunkcjaTryb blackoutProgramowalne
Tryb autonomicznyTryb blackoutTak
MagistralaPobór mocy0.4 W
Wewnętrzne I/OPobór mocy2.5 W
Bezpieczne wyjścia cyfrowe HS-HSDodatkowa strata mocy spowodowana przez elementy wykonawcze (rezystancyjne) [W]1.2
Wyjścia impulsoweDodatkowa strata mocy spowodowana przez elementy wykonawcze (rezystancyjne) [W]0.8
Kanał - magistralaIzolacja galwanicznaTak
Kanał - kanałIzolacja galwanicznaNie
CECertyfikatyTak
UKCACertyfikatyTak
CRA (Cyber Resilience Act)CertyfikatyW przygotowaniu
Bezpieczeństwo funkcjonalneCertyfikatycULus FSPC w przygotowaniu ; ANSI UL 1998 w przygotowaniu
Bezpieczeństwo funkcjonalneCertyfikatyIEC 61508:2010, SIL 3 ; EN 62061:2005/A2:2015, SIL 3 ; EN ISO 13849-1:2015, Kat. 4 / PL e ; IEC 61511:2004, SIL 3
Bezpieczeństwo funkcjonalneCertyfikatyEN 50156-1:2004
ATEXCertyfikatyZone 2, II 3G Ex nA nC IIA T5 Gc ; IP20, Ta (patrz instrukcja obsługi X20) ; FTZÚ 09 ATEX 0083X
ULCertyfikatycULus E115267 ; Przemysłowe urządzenia sterujące ; cULus E537419 ; Sterownik agregatu prądotwórczego
Kod ID B&R0xE759
Wskaźniki stanuFunkcja I/O na kanał, stan pracy, status modułu
Maks. czas cyklu we/wy800 µs
Typ linii sygnałowychDla wszystkich linii sygnałowych należy stosować przewody ekranowane.

Parametry bezpieczeństwa

Czas misjiEN ISO 13849-1:2015Maks. 20 lat
PFH / PFH dIEC 61508:2010, IEC 61511:2004, EN 62061:2013
openSAFETY przewodowyIEC 61508:2010, IEC 61511:2004, EN 62061:2013Pomijalne
openSAFETY bezprzewodowyIEC 61508:2010, IEC 61511:2004, EN 62061:2013<1*10 -14 * Liczba pakietów openSAFETY na godzinę
Okres międzytestowy (PT)IEC 61508:2010, IEC 61511:2004, EN 62061:201320 lat
EN ISO 13849-1:2015Bezpieczne wejścia cyfrowe
KategoriaBezpieczne wejścia cyfroweKat. 3 w przypadku stosowania pojedynczych kanałów wejściowych, ; Kat. 4 w przypadku stosowania par kanałów wejściowych (np. SI1 i SI2) lub więcej niż 2 kanałów wejściowych
PLBezpieczne wejścia cyfrowePL e
DCBezpieczne wejścia cyfrowe>94%
MTTFD na kanałBezpieczne wejścia cyfrowe100 lat w przypadku stosowania pojedynczych kanałów wejściowych, ; 2500 lat w przypadku stosowania par kanałów wejściowych (np. SI1 i SI2) lub więcej niż 2 kanałów wejściowych
IEC 61508:2010, IEC 61511:2004, EN 62061:2013Bezpieczne wejścia cyfrowe
SIL CLBezpieczne wejścia cyfroweSIL 3
SFFBezpieczne wejścia cyfrowe>90%
PFH / PFH d na kanałBezpieczne wejścia cyfrowe<1*10 -10
PFD na kanałBezpieczne wejścia cyfrowe<2*10 -5
EN ISO 13849-1:2015Bezpieczne wyjścia cyfrowe
KategoriaBezpieczne wyjścia cyfroweKat. 3, jeśli parametr "Disable OSSD = Yes - Warning", ; Kat. 4, jeśli parametr "Disable OSSD = No"
PLBezpieczne wyjścia cyfrowePL d, jeśli parametr "Disable OSSD = Yes - Warning", ; PL e, jeśli parametr "Disable OSSD = No"
DCBezpieczne wyjścia cyfrowe>60%, jeśli parametr "Disable OSSD = Yes - Warning", ; >94%, jeśli parametr "Disable OSSD = No"
MTTFD na kanałBezpieczne wyjścia cyfrowe100 lat, jeśli parametr "Disable OSSD = Yes - Warning", ; 2500 lat, jeśli parametr "Disable OSSD = No"
IEC 61508:2010, IEC 61511:2004, EN 62061:2013Bezpieczne wyjścia cyfrowe
SIL CLBezpieczne wyjścia cyfroweSIL 2, jeśli parametr "Disable OSSD = Yes - Warning", ; SIL 3, jeśli parametr "Disable OSSD = No"
SFFBezpieczne wyjścia cyfrowe>60%, jeśli parametr "Disable OSSD = Yes - Warning", ; >90%, jeśli parametr "Disable OSSD = No"
PFH / PFH d na kanałBezpieczne wyjścia cyfrowe<5*10 -8, jeśli parametr "Disable OSSD = Yes - Warning", ; <1*10 -10, jeśli parametr "Disable OSSD = No"
PFD na kanałBezpieczne wyjścia cyfrowe<1*10 -3, jeśli parametr "Disable OSSD = Yes - Warning", ; <2*10 -5, jeśli parametr "Disable OSSD = No"

Zasilanie I/O

Napięcie znamionowe24 VDC
Zakres napięcia24 VDC -15% / +20%
Zintegrowana funkcja ochronnaZabezpieczenie przed zamianą biegunów

Bezpieczne wejścia cyfrowe

SprzętFiltr wejściowy≤130 µs
OprogramowanieFiltr wejściowyKonfigurowalne w zakresie od 0 do 500 ms
NiskiPróg przełączania<5 VDC
WysokiPróg przełączania>15 VDC
Ilość8
WariantTyp A
Napięcie znamionowe24 VDC
Charakterystyka wejść wg EN 61131-2Typ 1
Obwód wejściowySink
Napięcie wejściowe24 VDC -15% / +20%
Prąd wejściowy przy 24 VDCMin. 2 mA do maks. 3.28 mA
Rezystancja wejściowaMin. 7.33 kΩ
Czas wykrywania błędu100 ms
Napięcie izolacji między kanałem a magistralą500 V eff
Długość przewodu między źródłem sygnału (wyjściem impulsowym lub sygnałem zewnętrznym) a wejściemMaks. 60 m z przewodem nieekranowanym ; Maks. 400 m z przewodem ekranowanym

Bezpieczne wyjścia cyfrowe HS-HS

Ilość6
WariantFET, 2x przełączanie dodatnie, typ B2, odczytywalny poziom wyjściowy
Napięcie znamionowe24 VDC
Znamionowy prąd wyjściowy0.2 A
Całkowity prąd znamionowy1.2 A
Zabezpieczenie wyjściaPatrz rozdział "Zachowanie prądu załączania dla kanałów wyjściowych".
Napięcie hamowania przy wyłączaniu obciążeń indukcyjnychMaks. 45 VDC
Czas wykrywania błędu1 s
Napięcie izolacji między kanałem a magistralą500 V eff
Szczytowy prąd zwarciowyPatrz rozdział "Zachowanie prądu załączania dla kanałów wyjściowych".
Prąd upływu przy wyłączonym wyjściu<100 µA
R DS(on)5 Ω
Napięcie przełączaniaZasilanie I/O minus spadek napięcia spowodowany R DS(on)
Maks. częstotliwość przełączaniaPatrz rozdział "Zachowanie prądu załączania dla kanałów wyjściowych".
Długość impulsu testowegoMaks. 10 µs
Maks. obciążenie pojemnościowe100 nF

Prąd przy utracie uziemienia

I OUT<100 µA
I GND<200 mA

Wyjścia impulsowe

Ilość4
WariantPush-Pull
Znamionowy prąd wyjściowy50 mA
Zabezpieczenie wyjściaWyłączenie pojedynczych kanałów w przypadku przeciążenia lub zwarcia
Szczytowy prąd zwarciowy0.5 A przez 120 µs
Prąd zwarciowy15 mA eff
Prąd upływu przy wyłączonym wyjściu0.1 mA
R DS(on)80 Ω
Napięcie przełączaniaZasilanie I/O minus spadek napięcia spowodowany R DS(on)
Całkowity prąd znamionowy200 mA

Warunki pracy

PoziomoOrientacja montażuTak
PionowoOrientacja montażuTak
Wysokość montażu n.p.m.0 do 2000 m, bez ograniczeń
Stopień ochrony wg EN 60529IP20

Warunki otoczenia

PracaTemperatura
Pozioma pozycja montażowaTemperatura0 do 60°C
Pionowa pozycja montażowaTemperatura0 do 50°C
DeratingTemperaturaPatrz rozdział "Derating".
PrzechowywanieTemperatura-40 do 85°C
TransportTemperatura-40 do 85°C
PracaWilgotność względna5 do 95%, bez kondensacji
PrzechowywanieWilgotność względna5 do 95%, bez kondensacji
TransportWilgotność względna5 do 95%, bez kondensacji

Właściwości mechaniczne

UwagaZamawiać oddzielnie 2x listwę zaciskową z kodowaniem bezpieczeństwa. ; Zamawiać oddzielnie 1x moduł magistrali z kodowaniem bezpieczeństwa.
Raster25 +0.2 mm
