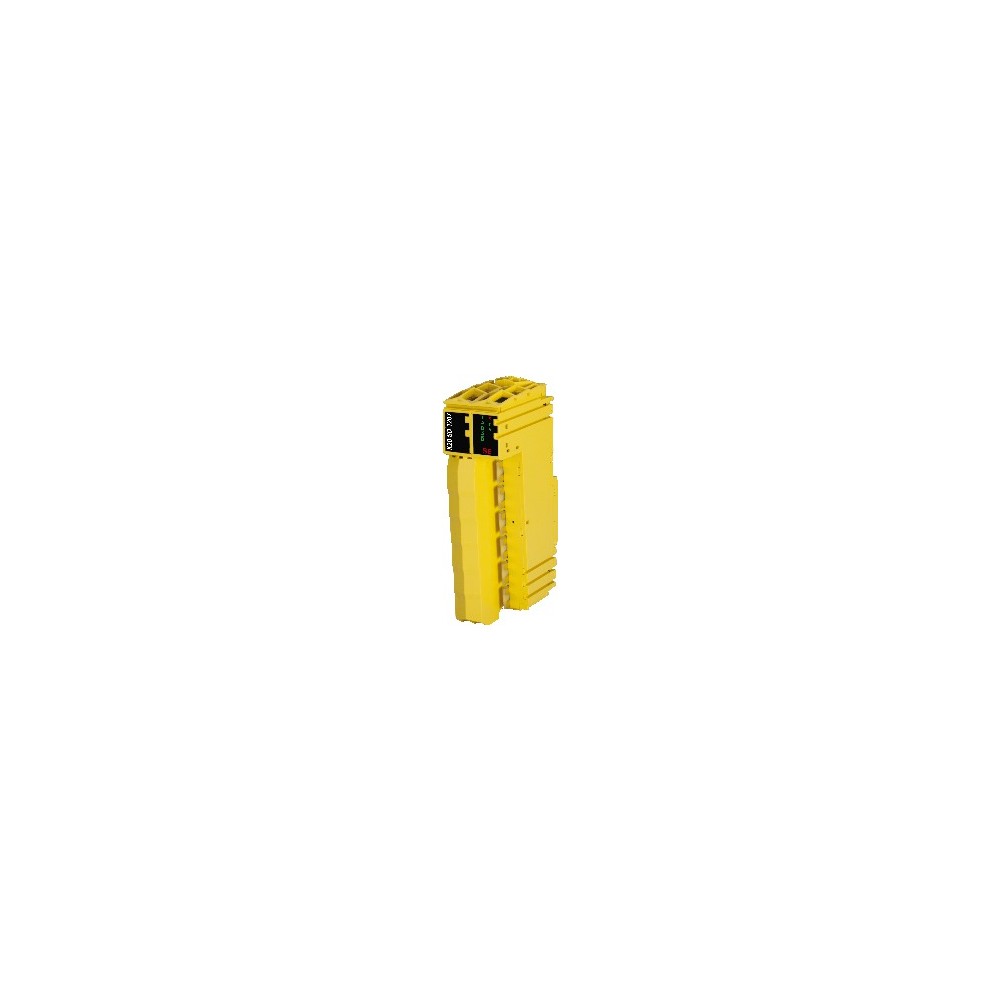

X20SD1207

X20SD1207

0 Opinia(e)
B&R
X20SD1207
Brak w magazynie
2 565,78 zł brutto
2 086,00 zł netto
Dostawa w ciągu 5-30 dni
Ilość

Na zamówienie
Dodaj do porównania
Dodaj do ulubionych


Polityka prywatności



Dostawa i płatność



Zasady zwrotu

1 bezpieczne cyfrowe wejście licznikowe o częstotliwości zliczania do 7 kHz

  • Dla wejść enkodera A-A, A-B, A-A/-B-B/
  • Układ sink
  • Konfigurowalny filtr wejściowy

Moduł ten jest wyposażony w 1 bezpieczne wejście cyfrowe do wyznaczania prędkości. Informacje o prędkości mogą być pobierane z sygnałów AB do maksymalnej częstotliwości 7 kHz. Bezpieczny moduł licznika jest odpowiedni do bezpiecznego pomiaru prędkości w aplikacjach związanych z bezpieczeństwem do PL e lub SIL 3. Moduł ten jest przeznaczony do 12-pinowych listew zaciskowych X20.

: X20SD1207
Brak w magazynie

Specyficzne kody

MPN
X20SD1207

Wysyłka w dniu zamówienia

Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy od wtorku do piątku do godziny 14:00, a w poniedziałki do godziny 13:00 jeżeli towar jest w naszym magazynie lokalnym oznacza wysyłkę towaru jeszcze tego samego dnia!



Darmowa dostawa na terenie Polski od 500 zł



Wysyłka na terenie Polski

Sposób dostawy

Koszt

Czas dostawy

Ubezpieczenie

Szczegóły

InPost - Paczkomaty 24

InPost Paczkomat 24/7

od 13,99 zł

24h

do 200 zł

Regulamin przewoźnika

InPost - Kurier

Inpost Kurier

od 14,99 zł

24h

do 200 zł

Regulamin przewoźnika

Kurier STANDARD

Kurier STANDARD

od 14,99 zł

24h

do 200 zł

 Regulamin przewoźnika

Kurier PALETA

Kurier PALETA
(dostawy paletowe)

od 199 zł

2-4 dni

ustalane
indywidualnie

Regulamin przewoźnika



Formy płatności

Płatności elektroniczne oraz tradycyjny przelew bankowy

Formy płatności

Opinie

Na razie nie dodano żadnej opinii.

Napisz swoją opinię

X20SD1207

Napisz swoją opinię

Informacje ogólne

Praca/błąd modułuDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
WejściaDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
ZakresTryb blackoutModuł
FunkcjaTryb blackoutFunkcjonalność modułu
Tryb autonomicznyTryb blackoutNie
MagistralaPobór mocy0.25 W
Wewnętrzne I/OPobór mocy0.75 W
Kanał - magistralaIzolacja galwanicznaTak
Kanał - kanałIzolacja galwanicznaNie
CECertyfikatyTak
UKCACertyfikatyTak
CRA (Cyber Resilience Act)CertyfikatyW przygotowaniu
Bezpieczeństwo funkcjonalneCertyfikatycULus FSPC E361559 ; Systemy energetyczne i przemysłowe ; Certyfikowany pod kątem bezpieczeństwa funkcjonalnego ; ANSI UL 1998:2013
Bezpieczeństwo funkcjonalneCertyfikatyIEC 61508:2010, SIL 3 ; EN 62061:2005/A2:2015, SIL 3 ; EN ISO 13849-1:2015, Kat. 4 / PL e ; IEC 61511:2004, SIL 3
Bezpieczeństwo funkcjonalneCertyfikatyEN 50156-1:2004
ATEXCertyfikatyZone 2, II 3G Ex nA nC IIA T5 Gc ; IP20, Ta (patrz instrukcja obsługi X20) ; FTZÚ 09 ATEX 0083X
ULCertyfikatycULus E115267 ; Przemysłowe urządzenia sterujące ; cULus E537419 ; Sterownik agregatu prądotwórczego
HazLocCertyfikatycCSAus 244665 ; Urządzenia do sterowania procesami ; do stref zagrożonych wybuchem ; Class I, Division 2, Groups ABCD, T5
DNVCertyfikatyTemperatura: A (0 do 45°C) ; Wilgotność: B (do 100%) ; Wibracje: A (0.7 g) ; EMC: B (mostek i otwarty pokład)
CCSCertyfikatyTak
LRCertyfikatyENV1
KRCertyfikatyTak
ABSCertyfikatyTak
BVCertyfikatyEC21B ; Temperatura: 5 - 45°C ; Wibracje: 0.7 g ; EMC: Mostek i otwarty pokład
KCCertyfikatyTak
Kod ID B&R0xCAC1
Wskaźniki stanuFunkcja I/O na kanał, stan pracy, status modułu
Dodatkowa strata mocy spowodowana przez elementy wykonawcze (rezystancyjne) [W]0.064

Parametry bezpieczeństwa

UwagaPatrz sekcja "Charakterystyka bezpieczeństwa".

Zasilanie enkodera

Odporność na zwarcieŚrodki ochronneOgraniczenie termiczne określane przez PTC
Napięcie wyjścioweZasilanie I/O minus spadek napięcia spowodowany R DS(on)
Znamionowy prąd wyjściowy80 mA
R DS(on)10 Ω

Zasilanie I/O

Napięcie znamionowe24 VDC
Zakres napięcia24 VDC -15% / +20%
Zintegrowana funkcja ochronnaZabezpieczenie przed zamianą biegunów

Bezpieczne cyfrowe wejścia licznikowe

SprzętFiltr wejściowy<10 µs
OprogramowanieFiltr wejściowyKonfigurowalne w zakresie od 0 do 100 s
NiskiPróg przełączania<5 VDC
WysokiPróg przełączania>15 VDC
Ilość1
WariantTyp A
Napięcie znamionowe24 VDC
Charakterystyka wejść wg EN 61131-2Typ 1
Częstotliwość wejściowaMaks. 7 kHz
Obwód wejściowySink
Napięcie wejściowe24 VDC -15% / +20%
Prąd wejściowy przy 24 VDCMin. 2 mA do maks. 2.48 mA
Rezystancja wejściowa9.68 kΩ
Napięcie izolacji między kanałem a magistralą500 V eff
Długość liniiMaks. 30 m ekranowany

Warunki pracy

PoziomoOrientacja montażuTak
PionowoOrientacja montażuTak
Wysokość montażu n.p.m.0 do 2000 m, bez ograniczeń
Stopień ochrony wg EN 60529IP20

Warunki otoczenia

PracaTemperatura
Pozioma pozycja montażowaTemperatura0 do 60°C
Pionowa pozycja montażowaTemperatura0 do 50°C
DeratingTemperaturaPatrz rozdział "Derating".
PrzechowywanieTemperatura-40 do 85°C
TransportTemperatura-40 do 85°C
PracaWilgotność względna5 do 95%, bez kondensacji
PrzechowywanieWilgotność względna5 do 95%, bez kondensacji
TransportWilgotność względna5 do 95%, bez kondensacji

Właściwości mechaniczne

UwagaZamówić oddzielnie 1x blok zaciskowy z kodowaniem bezpieczeństwa. ; Zamówić oddzielnie 1x moduł magistrali z kodowaniem bezpieczeństwa.
Raster25 +0.2 mm
