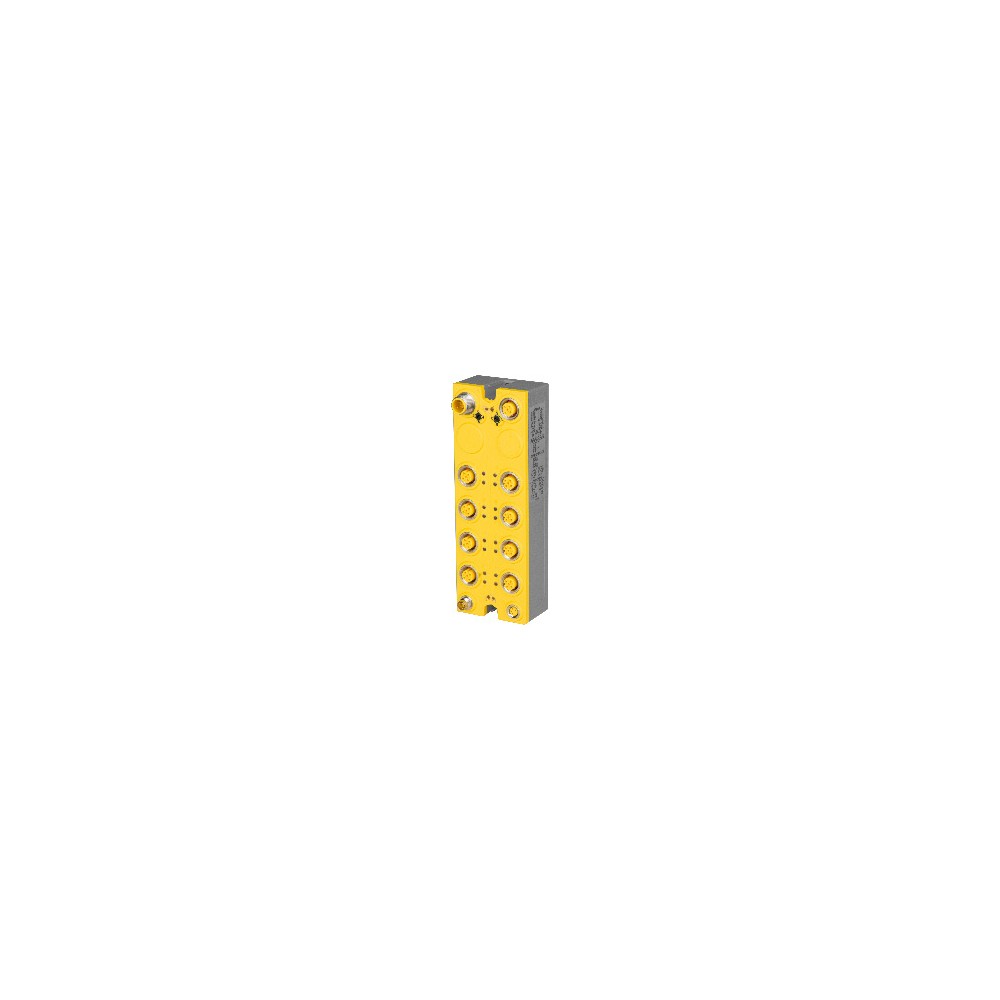

X67SC4122.L12

X67SC4122.L12

0 Opinia(e)
B&R
X67SC4122.L12
Brak w magazynie
4 933,53 zł brutto
4 011,00 zł netto
Dostawa w ciągu 5-30 dni
Ilość

Na zamówienie


Polityka prywatności



Dostawa i płatność



Zasady zwrotu

8 bezpiecznych wejść cyfrowych, układ sink

  • 8 wyjść impulsowych
  • Programowy filtr wejściowy konfigurowalny dla każdego kanału
  • 4 bezpieczne wyjścia cyfrowe, typ wyjścia B o prądzie 2 A, układ PNP (source)
  • Przełączniki numeru węzła do ustawiania adresu X2X Link
  • Zintegrowane zabezpieczenie wyjść

Moduł jest wyposażony w 8 bezpiecznych wejść cyfrowych i 4 bezpieczne wyjścia cyfrowe. Są one zaprojektowane na napięcie znamionowe 24 VDC. Moduł może być używany do odczytu sygnałów cyfrowych oraz do sterowania elementami wykonawczymi w aplikacjach związanych z bezpieczeństwem do PL e lub SIL 3. Unikalną cechą jest przełącznik numeru węzła do ustawiania adresu X2X Link. W przypadku zmiany modułowej konfiguracji maszyny konieczne jest na przykład zdefiniowanie określonych grup modułów pod stałym adresem, niezależnym od poprzedzających modułów w linii. Wszystkie kolejne moduły standardowe odnoszą się do tego przesunięcia i wykorzystują je automatycznie do celów adresowania. Moduł jest wyposażony w filtry, które można indywidualnie konfigurować pod kątem charakterystyki włączania i wyłączania. Moduł generuje również sygnały impulsowe do diagnostyki linii czujników. Wyjścia wykonano w technologii półprzewodnikowej, dzięki czemu parametry związane z bezpieczeństwem nie zależą od liczby cykli łączeniowych. Wariant „high-side high-side” (typ wyjścia B) jest wymagany w przypadku elementów wykonawczych z potencjałem odniesienia (np. wejścia Enable w falownikach). W takim przypadku należy bezwzględnie przestrzegać specjalnych wskazówek dotyczących okablowania. Bezpieczne cyfrowe kanały wyjściowe zapewniają ochronę przed automatycznym restartem w przypadku wystąpienia błędów sieci.

: X67SC4122.L12
Brak w magazynie

Specyficzne kody

MPN
X67SC4122.L12

Wysyłka w dniu zamówienia

Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy od wtorku do piątku do godziny 14:00, a w poniedziałki do godziny 13:00 jeżeli towar jest w naszym magazynie lokalnym oznacza wysyłkę towaru jeszcze tego samego dnia!



Darmowa dostawa na terenie Polski od 500 zł



Wysyłka na terenie Polski

Sposób dostawy

Koszt

Czas dostawy

Ubezpieczenie

Szczegóły

InPost - Paczkomaty 24

InPost Paczkomat 24/7

od 13,99 zł

24h

do 200 zł

Regulamin przewoźnika

InPost - Kurier

Inpost Kurier

od 14,99 zł

24h

do 200 zł

Regulamin przewoźnika

Kurier STANDARD

Kurier STANDARD

od 14,99 zł

24h

do 200 zł

Regulamin przewoźnika

Kurier PALETA

Kurier PALETA
(dostawy paletowe)

od 199 zł

2-4 dni

ustalane
indywidualnie

Regulamin przewoźnika



Formy płatności

Płatności elektroniczne oraz tradycyjny przelew bankowy

Formy płatności

Opinie

Na razie nie dodano żadnej opinii.

Napisz swoją opinię

X67SC4122.L12

Napisz swoją opinię

Informacje ogólne

Praca/błąd modułuDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
WyjściaDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
WejściaDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
ZakresTryb blackoutModuł
FunkcjaTryb blackoutFunkcjonalność modułu
Tryb autonomicznyTryb blackoutNie
X2X LinkTyp połączeniaM12, kodowanie B
Wejścia/wyjściaTyp połączeniaM12, kodowanie A
Zasilanie I/OTyp połączeniaM8, 4-pinowe
MagistralaPobór mocy0.8 W
Wewnętrzne I/OPobór mocy1.8 W
Bezpieczne wyjścia cyfroweDodatkowa strata mocy spowodowana przez elementy wykonawcze (rezystancyjne) [W]2.25
Wyjścia impulsoweDodatkowa strata mocy spowodowana przez elementy wykonawcze (rezystancyjne) [W]0.08
Kanał - magistralaIzolacja galwanicznaTak
Kanał - kanałIzolacja galwanicznaNie
CECertyfikatyTak
UKCACertyfikatyTak
CRA (Cyber Resilience Act)CertyfikatyW przygotowaniu
Bezpieczeństwo funkcjonalneCertyfikatycULus FSPC E361559 ; Systemy energetyczne i przemysłowe ; Certyfikowany pod kątem bezpieczeństwa funkcjonalnego ; ANSI UL 1998:2013
Bezpieczeństwo funkcjonalneCertyfikatyIEC 61508:2010, SIL 3 ; EN 62061:2005/A2:2015, SIL 3 ; EN ISO 13849-1:2015, Kat. 4 / PL e ; IEC 61511:2004, SIL 3
Bezpieczeństwo funkcjonalneCertyfikatyEN 50156-1:2004
ATEXCertyfikatyZone 2, II 3G Ex nA IIA T5 Gc ; IP67, Ta = 0 - maks. 60°C ; TÜV 05 ATEX 7201X
ULCertyfikatycULus E115267 ; Przemysłowe urządzenia sterujące
HazLocCertyfikatycCSAus 244665 ; Urządzenia do sterowania procesami ; do stref zagrożonych wybuchem ; Class I, Division 2, Groups ABCD, T5
KCCertyfikatyTak
Kod ID B&R0xA7A6
Wskaźniki stanuFunkcja I/O na kanał, stan pracy, status modułu

Parametry bezpieczeństwa

UwagaPatrz sekcja "Charakterystyka bezpieczeństwa".

Zasilanie I/O

Napięcie znamionowe24 VDC
Zakres napięcia18 do 30 VDC
Zintegrowana funkcja ochronnaZabezpieczenie przed zamianą biegunów

Bezpieczne wejścia cyfrowe

SprzętFiltr wejściowy≤150 μs
OprogramowanieFiltr wejściowyKonfigurowalne w zakresie od 0 do 500 ms
NiskiPróg przełączania<5 VDC
WysokiPróg przełączania>15 VDC
Ilość8
WariantTyp A
Napięcie znamionowe24 VDC
Charakterystyka wejść wg EN 61131-2Typ 1
Obwód wejściowySink
Napięcie wejściowe24 VDC -15% / +20%
Prąd wejściowy przy 24 VDCMin. 2 mA do maks. 4.59 mA
Rezystancja wejściowaMin. 5.23 kΩ
Czas wykrywania błędu200 ms
Napięcie izolacji między kanałem a magistralą500 V eff
Długość przewodu między źródłem sygnału (wyjściem impulsowym lub sygnałem zewnętrznym) a wejściemMaks. 60 m z przewodem nieekranowanym ; Maks. 400 m z przewodem ekranowanym

Bezpieczne wyjścia cyfrowe

Ilość4
WariantFET, 2x przełączanie dodatnie, typ B1, odczytywalny poziom wyjściowy
Napięcie znamionowe24 VDC
Znamionowy prąd wyjściowy2 A
Całkowity prąd znamionowy5 A
Zabezpieczenie wyjściaPatrz rozdział "Zachowanie prądu załączania dla kanałów wyjściowych".
Napięcie hamowania przy wyłączaniu obciążeń indukcyjnychMaks. 45 VDC
Czas wykrywania błędu1 s
Napięcie izolacji między kanałem a magistralą500 V eff
Szczytowy prąd zwarciowyPatrz rozdział "Zachowanie prądu załączania dla kanałów wyjściowych".
Prąd upływu przy wyłączonym wyjściu100 μA
R DS(on)250 mΩ
Napięcie przełączaniaZasilanie I/O minus spadek napięcia spowodowany R DS(on)
Maks. częstotliwość przełączaniaPatrz rozdział "Zachowanie prądu załączania dla kanałów wyjściowych".
Długość impulsu testowegoMaks. 1 ms
Maks. obciążenie pojemnościowe100 nF
Szczytowy prąd wyjściowy2.5 A (prąd skuteczny ≤2 A)
Minimalne obciążenie12 mA, rewizja sprzętowa I0 i nowsze: 0 mA

Prąd przy utracie uziemienia

I OUT<3 mA, rewizja sprzętowa B2 i nowsze: <1 mA, rewizja sprzętowa I0 i nowsze: <100 μA
I GND<110 mA

Wyjścia impulsowe

Ilość8
WariantPush-Pull
Znamionowy prąd wyjściowy50 mA
Zabezpieczenie wyjściaWyłączenie pojedynczych kanałów w przypadku przeciążenia lub zwarcia
Szczytowy prąd zwarciowy25 A przez 5 ms
Prąd zwarciowy1.4 A eff
Prąd upływu przy wyłączonym wyjściu0.1 mA
R DS(on)4 Ω
Napięcie przełączaniaZasilanie I/O minus spadek napięcia spowodowany R DS(on)
Całkowity prąd znamionowy400 mA

Warunki pracy

DowolnaOrientacja montażuTak
Wysokość montażu n.p.m.0 do 2000 m, bez ograniczeń
Stopień ochrony wg EN 60529IP67

Warunki otoczenia

PracaTemperatura-40 do 60°C
PrzechowywanieTemperatura-40 do 85°C
TransportTemperatura-40 do 85°C

Właściwości mechaniczne

SzerokośćWymiary53 mm
WysokośćWymiary155 mm
GłębokośćWymiary42 mm
M8Moment dokręcania połączeńMaks. 0.4 Nm
M12Moment dokręcania połączeńMaks. 0.6 Nm
Masa350 g
