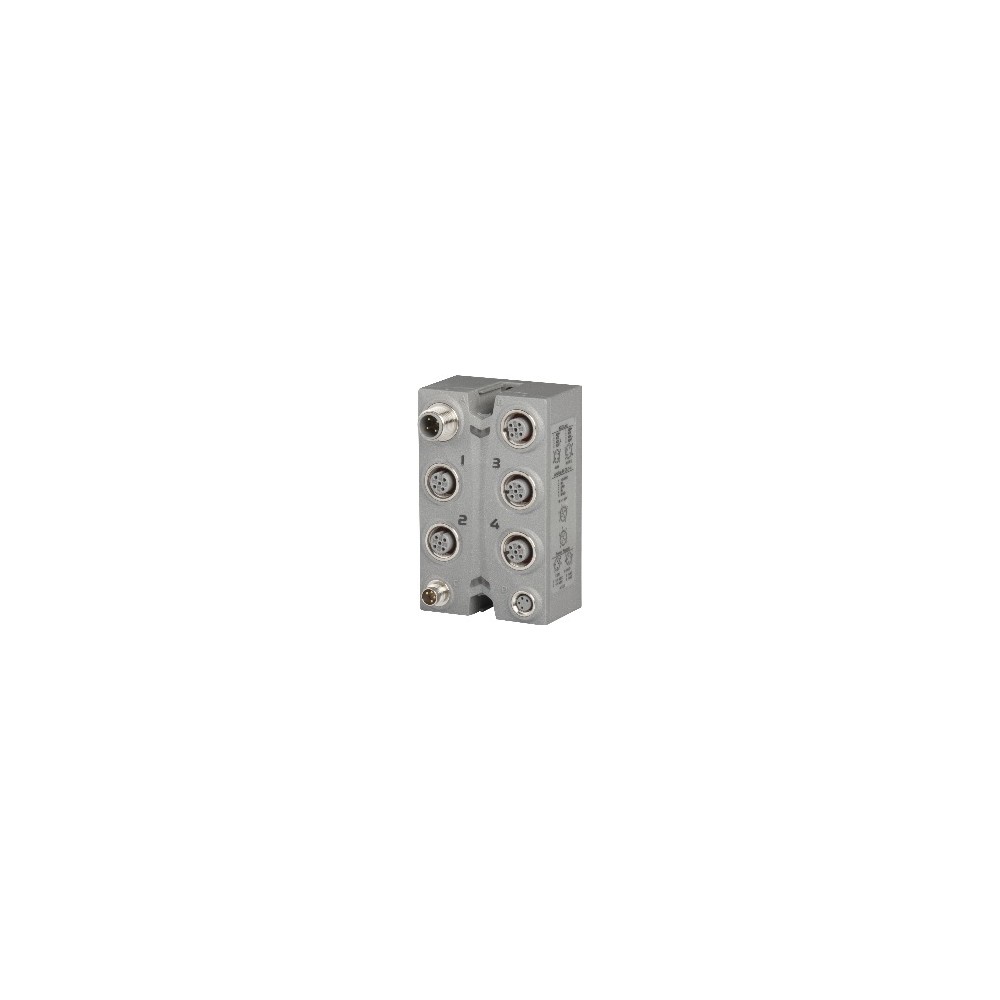

X67AI4850

X67AI4850

0 Opinia(e)
B&R
X67AI4850
Brak w magazynie
3 222,60 zł brutto
2 620,00 zł netto
Dostawa w ciągu 5-30 dni
Ilość

Na zamówienie
Dodaj do porównania
Dodaj do ulubionych


Polityka prywatności



Dostawa i płatność



Zasady zwrotu

4 wejścia dla potencjometrycznych przetworników przemieszczenia

Moduł jest 4-kanałowym modułem wejść analogowych. Służy do obsługi potencjometrycznych czujników przemieszczenia.

: X67AI4850
Brak w magazynie

Specyficzne kody

MPN
X67AI4850

Wysyłka w dniu zamówienia

Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy od wtorku do piątku do godziny 14:00, a w poniedziałki do godziny 13:00 jeżeli towar jest w naszym magazynie lokalnym oznacza wysyłkę towaru jeszcze tego samego dnia!



Darmowa dostawa na terenie Polski od 500 zł



Wysyłka na terenie Polski

Sposób dostawy

Koszt

Czas dostawy

Ubezpieczenie

Szczegóły

InPost - Paczkomaty 24

InPost Paczkomat 24/7

od 13,99 zł

24h

do 200 zł

Regulamin przewoźnika

InPost - Kurier

Inpost Kurier

od 14,99 zł

24h

do 200 zł

Regulamin przewoźnika

Kurier STANDARD

Kurier STANDARD

od 14,99 zł

24h

do 200 zł

 Regulamin przewoźnika

Kurier PALETA

Kurier PALETA
(dostawy paletowe)

od 199 zł

2-4 dni

ustalane
indywidualnie

Regulamin przewoźnika



Formy płatności

Płatności elektroniczne oraz tradycyjny przelew bankowy

Formy płatności

Opinie

Na razie nie dodano żadnej opinii.

Napisz swoją opinię

X67AI4850

Napisz swoją opinię

Informacje ogólne

Praca/błąd modułuDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
WejścieDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
X2X LinkTyp połączeniaM12, kodowanie B
WejściaTyp połączenia4x M12, kodowanie A
Zasilanie I/OTyp połączeniaM8, 4-pinowe
MagistralaPobór mocy0.75 W
Wewnętrzne I/OPobór mocy2 W
CECertyfikatyTak
UKCACertyfikatyTak
CRA (Cyber Resilience Act)CertyfikatyW przygotowaniu
ATEXCertyfikatyZone 2, II 3G Ex nA IIA T5 Gc ; IP67, Ta = 0 - maks. 60°C ; TÜV 05 ATEX 7201X
ULCertyfikatycULus E115267 ; Przemysłowe urządzenia sterujące
HazLocCertyfikatycCSAus 244665 ; Urządzenia do sterowania procesami ; do stref zagrożonych wybuchem ; Class I, Division 2, Groups ABCD, T5
KCCertyfikatyTak
Kod ID B&R0x9957
Wskaźniki stanuStan kanału, stan pracy, stan modułu

Zasilanie I/O

Napięcie znamionowe24 VDC
Zakres napięcia18 do 30 VDC
Zintegrowana funkcja ochronnaZabezpieczenie przed zamianą biegunów

Zasilanie potencjometru

Odporność na zwarcieTak
Napięcie zasilania potencjometru U pot4.5 V / maks. 50 mA
Spadek napięcia dla zabezpieczenia przeciwzwarciowego przy 50 mAMaks. 0.13 VDC

Potencjometr, czujnik przemieszczenia

Przerwa w obwodzie GNDWyprowadzanie wartości cyfrowej0x7FFF
Przerwa w obwodzie suwakaWyprowadzanie wartości cyfrowej0x7FFF
Przerwa w obwodzie U potWyprowadzanie wartości cyfrowej0x0000
Prawidłowy zakres wartościWyprowadzanie wartości cyfrowej0x0000 - 0x7FFF
Częstotliwość granicznaFiltr wejściowy10 kHz
NachylenieFiltr wejściowy60 dB/Dec.
Typ wejściaWejście single-ended w zakresie od 0 do U pot
Rozdzielczość przetwornika cyfrowego15-bitowy
Czujnik pomiarowy0.5 do 10 kΩ, potencjometr
Czas konwersji<200 µs dla wszystkich kanałów
Format wyjściowyINT (16-bitowe uzupełnienie do 2)
Zabezpieczenie przeciwzwarciowe U potTak
Wpływ długości przewoduSkręcane i ekranowane żyły, długość kabla możliwie najkrótsza, prowadzenie kabla oddzielnie od obwodów obciążenia, bez pośrednich zacisków do czujnika
Zakres napięcia współbieżnego0 do U pot
Napięcie izolacji między wejściem a magistralą500 V eff
Kwantyzacja; wartość LSB (14-bit)275 µV
Metoda przetwarzaniaSample & Hold

Właściwości elektryczne

Izolacja galwanicznaMagistrala izolowana od wejścia analogowego

Warunki pracy

PoziomoOrientacja montażuTak
PionowoOrientacja montażuTak
0 do 2000 mWysokość montażu n.p.m.Bez ograniczeń
>2000 mWysokość montażu n.p.m.Obniżenie temperatury otoczenia o 0.5°C na 100 m
Stopień ochrony wg EN 60529IP67

Warunki otoczenia

PracaTemperatura-25 do 60°C
DeratingTemperatura-
PrzechowywanieTemperatura-40 do 85°C
TransportTemperatura-40 do 85°C

Właściwości mechaniczne

SzerokośćWymiary53 mm
WysokośćWymiary85 mm
GłębokośćWymiary42 mm
M8Moment dokręcania połączeńMaks. 0.4 Nm
M12Moment dokręcania połączeńMaks. 0.6 Nm
Masa195 g
