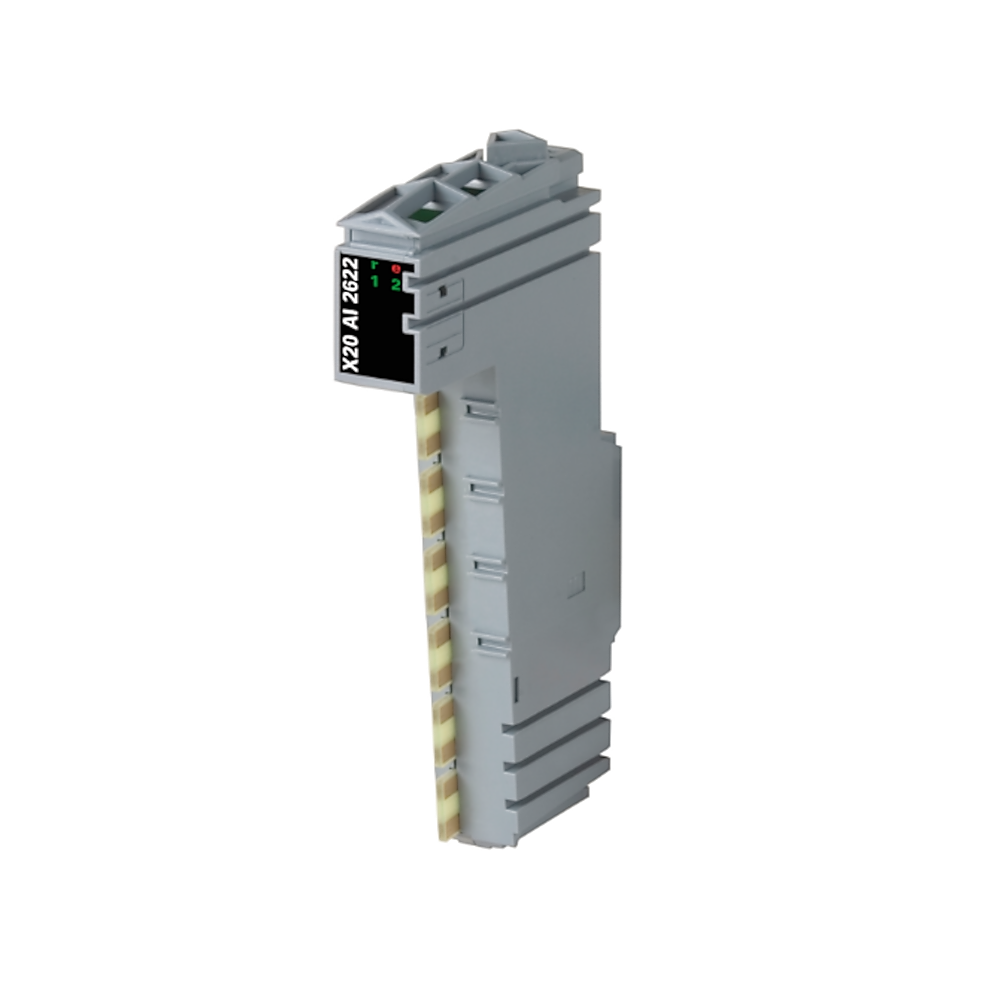

X20AI2622 Moduł wejść analogowych X20 2 x AI, ±10 V lub 0 - 20 mA / 4 - 20 mA, rozdzielczość 13 bitów

X20AI2622 Moduł wejść analogowych X20 2 x AI, ±10 V lub 0 - 20 mA / 4 - 20 mA, rozdzielczość 13 bitów

0 Opinia(e)
B&R
X20AI2622
Brak w magazynie
1 658,04 zł brutto
1 348,00 zł netto
Dostawa w ciągu 5-30 dni
Ilość

Na zamówienie
Dodaj do porównania
Dodaj do ulubionych


Polityka prywatności



Dostawa i płatność



Zasady zwrotu

Moduł jest wyposażony w 2 wejścia o rozdzielczości przetwornika cyfrowego 13 bitów (ze znakiem). Możliwy jest wybór pomiędzy sygnałem prądowym a napięciowym za pomocą różnych zacisków. Moduł ten jest przeznaczony do 6-pinowych listew zaciskowych X20. W razie potrzeby (np. ze względów logistycznych) można również zastosować listwę 12-pinową.

: X20AI2622
Brak w magazynie

Opis

Napięcie zasilania
24 VDC
Stopień ochrony
IP20
Wymiary [Wys x Szer x Gł]
98 x 12.5 x 53 [mm]
Waga
25 g

Wysyłka w dniu zamówienia

Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy od wtorku do piątku do godziny 14:00, a w poniedziałki do godziny 13:00 jeżeli towar jest w naszym magazynie lokalnym oznacza wysyłkę towaru jeszcze tego samego dnia!



Darmowa dostawa na terenie Polski od 500 zł



Wysyłka na terenie Polski

Sposób dostawy

Koszt

Czas dostawy

Ubezpieczenie

Szczegóły

InPost - Paczkomaty 24

InPost Paczkomat 24/7

od 13,99 zł

24h

do 200 zł

Regulamin przewoźnika

InPost - Kurier

Inpost Kurier

od 14,99 zł

24h

do 200 zł

Regulamin przewoźnika

Kurier STANDARD

Kurier STANDARD

od 14,99 zł

24h

do 200 zł

 Regulamin przewoźnika

Kurier PALETA

Kurier PALETA
(dostawy paletowe)

od 199 zł

2-4 dni

ustalane
indywidualnie

Regulamin przewoźnika



Formy płatności

Płatności elektroniczne oraz tradycyjny przelew bankowy

Formy płatności

https://www.br-automation.com/pl/produkty/io-systems/x20-system/analog-inputs/x20ai2622/

Jako pierwszy zadaj pytanie dotyczące tego produktu!

Opinie

Na razie nie dodano żadnej opinii.

Napisz swoją opinię

X20AI2622 Moduł wejść analogowych X20 2 x AI, ±10 V lub 0 - 20 mA / 4 - 20 mA, rozdzielczość 13 bitów

Napisz swoją opinię

Informacje ogólne

Praca/błąd modułuDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
WejściaDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
Typ kanałuDiagnostykaTak, za pomocą oprogramowania
MagistralaPobór mocy0.01 W
Wewnętrzne I/OPobór mocy0.8 W
CECertyfikatyTak
UKCACertyfikatyTak
CRA (Cyber Resilience Act)CertyfikatyW przygotowaniu
ATEXCertyfikatyZone 2, II 3G Ex nA nC IIA T5 Gc ; IP20, Ta (patrz instrukcja obsługi X20) ; FTZÚ 09 ATEX 0083X
ULCertyfikatycULus E115267 ; Przemysłowe urządzenia sterujące
HazLocCertyfikatycCSAus 244665 ; Urządzenia do sterowania procesami ; do stref zagrożonych wybuchem ; Class I, Division 2, Groups ABCD, T5
DNVCertyfikatyTemperatura: B (0 do 55°C) ; Wilgotność: B (do 100%) ; Wibracje: B (4 g) ; EMC: B (mostek i otwarty pokład)
CCSCertyfikatyTak
LRCertyfikatyENV1
KRCertyfikatyTak
ABSCertyfikatyTak
BVCertyfikatyEC33B ; Temperatura: 5 - 55°C ; Wibracje: 4 g ; EMC: Mostek i otwarty pokład
KCCertyfikatyTak
Kod ID B&R0x1B9E
Wskaźniki stanuFunkcja I/O na kanał, stan pracy, status modułu
Dodatkowa strata mocy spowodowana przez elementy wykonawcze (rezystancyjne) [W]-

Wejścia analogowe

NapięcieRozdzielczość przetwornika cyfrowego±12-bit
PrądRozdzielczość przetwornika cyfrowego12-bit
Typ danychFormat wyjściowyINT
NapięcieFormat wyjściowyINT 0x8001 - 0x7FFF / 1 LSB = 0x0008 = 2.441 mV
PrądFormat wyjściowyINT 0x0000 - 0x7FFF / 1 LSB = 0x0008 = 4.883 µA
NapięcieImpedancja wejściowa w zakresie sygnału20 MΩ
PrądImpedancja wejściowa w zakresie sygnału-
NapięcieObciążenie-
PrądObciążenie<400 Ω
NapięcieDopuszczalny sygnał wejściowyMaks. ±30 V
PrądDopuszczalny sygnał wejściowyMaks. ±50 mA
NapięcieMaks. błąd
WzmocnienieMaks. błąd0.08%
OffsetMaks. błąd0.015%
PrądMaks. błąd
WzmocnienieMaks. błąd0 do 20 mA = 0.08% / 4 do 20 mA = 0.1%
OffsetMaks. błąd0 do 20 mA = 0.03% / 4 do 20 mA = 0.16%
NapięcieMaks. dryft wzmocnienia0.006%/°C
PrądMaks. dryft wzmocnienia0 do 20 mA = 0.009 %/°C ; 4 do 20 mA = 0.0113 %/°C
NapięcieMaks. dryft offsetu0.002%/°C
PrądMaks. dryft offsetu0 do 20 mA = 0.004 %/°C ; 4 do 20 mA = 0.005 %/°C
DCTłumienie sygnału współbieżnego70 dB
50 HzTłumienie sygnału współbieżnego70 dB
NapięcieNieliniowość<0.025%
PrądNieliniowość<0.05%
Wejście±10 V lub 0 do 20 mA / 4 do 20 mA, poprzez różne połączenia zacisków
Typ wejściaWejście różnicowe
Czas konwersji300 μs dla wszystkich wejść
Zabezpieczenie wejściaZabezpieczenie przed podłączeniem napięcia zasilania
Wartość cyfrowa na wyjściu podczas przeciążeniaKonfigurowalne
Metoda przetwarzaniaSAR
Filtr wejściowyFiltr dolnoprzepustowy trzeciego rzędu / Częstotliwość graniczna 1 kHz
Zakres napięcia współbieżnego±12 V
Przesłuch między kanałami<-70 dB
Napięcie izolacji między kanałem a magistralą500 V eff

Właściwości elektryczne

Izolacja galwanicznaKanał izolowany od magistrali ; Kanał nieizolowany od kanału

Warunki pracy

PoziomoOrientacja montażuTak
PionowoOrientacja montażuTak
0 do 2000 mWysokość montażu n.p.m.Bez ograniczeń
>2000 mWysokość montażu n.p.m.Obniżenie temperatury otoczenia o 0.5°C na 100 m
Stopień ochrony wg EN 60529IP20

Warunki otoczenia

PracaTemperatura
Pozioma pozycja montażowaTemperatura-25 do 60°C
Pionowa pozycja montażowaTemperatura-25 do 50°C
DeratingTemperatura-
PrzechowywanieTemperatura-40 do 85°C
TransportTemperatura-40 do 85°C
PracaWilgotność względna5 do 95%, bez kondensacji
PrzechowywanieWilgotność względna5 do 95%, bez kondensacji
TransportWilgotność względna5 do 95%, bez kondensacji

Właściwości mechaniczne

UwagaZamawiać oddzielnie 1x blok zaciskowy X20TB06 lub X20TB12. ; Zamawiać oddzielnie 1x moduł magistrali X20BM11.
Raster12.5 +0.2 mm
