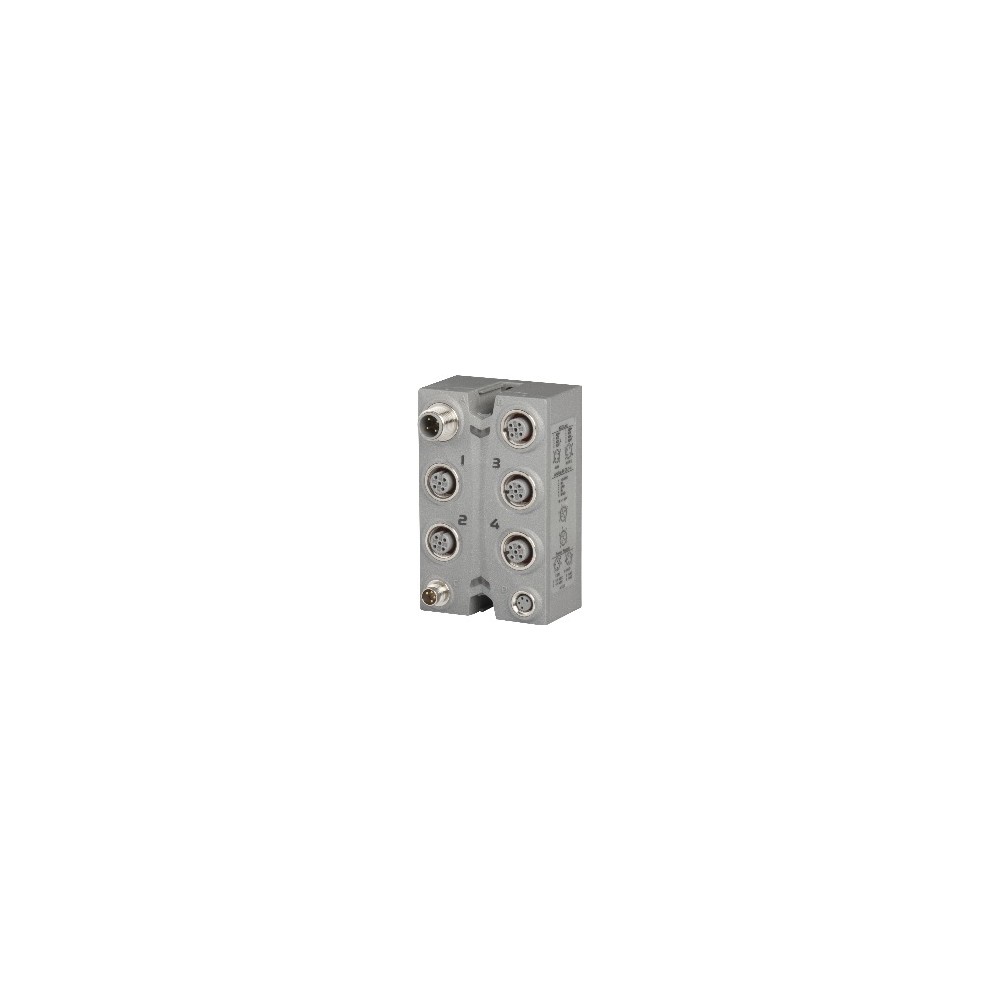

X67AI2744

X67AI2744

0 Opinia(e)
B&R
X67AI2744
Brak w magazynie
4 209,06 zł brutto
3 422,00 zł netto
Dostawa w ciągu 5-30 dni
Ilość

Na zamówienie
Dodaj do porównania
Dodaj do ulubionych


Polityka prywatności



Dostawa i płatność



Zasady zwrotu

2 wejścia tensometru pełnego mostka

  • Konfigurowalna częstotliwość wyjściowa danych od 2.5 Hz do 7.5 kHz

Moduł jest wyposażony w 2 wejścia do obsługi tensometrów pełnego mostka i współpracuje zarówno z 4-przewodowymi, jak i 6-przewodowymi tensometrycznymi ogniwami obciążnikowymi. Zastosowana w module koncepcja wymaga kalibracji w systemie pomiarowym. Kalibracja ta kompensuje lub eliminuje bezwzględne niedokładności w obwodzie pomiarowym (np. tolerancje elementów, rzeczywiste napięcie mostka lub przesunięcie punktu zerowego). Dokładność pomiaru w odniesieniu do wartości bezwzględnej (skalibrowanej) zmienia się jedynie na skutek negatywnego wpływu zmiany temperatury pracy.

: X67AI2744
Brak w magazynie

Specyficzne kody

MPN
X67AI2744

Wysyłka w dniu zamówienia

Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy od wtorku do piątku do godziny 14:00, a w poniedziałki do godziny 13:00 jeżeli towar jest w naszym magazynie lokalnym oznacza wysyłkę towaru jeszcze tego samego dnia!



Darmowa dostawa na terenie Polski od 500 zł



Wysyłka na terenie Polski

Sposób dostawy

Koszt

Czas dostawy

Ubezpieczenie

Szczegóły

InPost - Paczkomaty 24

InPost Paczkomat 24/7

od 13,99 zł

24h

do 200 zł

Regulamin przewoźnika

InPost - Kurier

Inpost Kurier

od 14,99 zł

24h

do 200 zł

Regulamin przewoźnika

Kurier STANDARD

Kurier STANDARD

od 14,99 zł

24h

do 200 zł

 Regulamin przewoźnika

Kurier PALETA

Kurier PALETA
(dostawy paletowe)

od 199 zł

2-4 dni

ustalane
indywidualnie

Regulamin przewoźnika



Formy płatności

Płatności elektroniczne oraz tradycyjny przelew bankowy

Formy płatności

Opinie

Na razie nie dodano żadnej opinii.

Napisz swoją opinię

X67AI2744

Napisz swoją opinię

Informacje ogólne

Praca/błąd modułuDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
Przerwa w obwodzieDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
WejścieDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
X2X LinkTyp połączeniaM12, kodowanie B
WejściaTyp połączenia4x M12, kodowanie A
Zasilanie I/OTyp połączeniaM8, 4-pinowe
MagistralaPobór mocy0.75 W
Wewnętrzne I/OPobór mocy2.4 W
CECertyfikatyTak
UKCACertyfikatyTak
CRA (Cyber Resilience Act)CertyfikatyW przygotowaniu
ATEXCertyfikatyZone 2, II 3G Ex nA IIA T5 Gc ; IP67, Ta = 0 - maks. 60°C ; TÜV 05 ATEX 7201X
ULCertyfikatycULus E115267 ; Przemysłowe urządzenia sterujące
HazLocCertyfikatycCSAus 244665 ; Urządzenia do sterowania procesami ; do stref zagrożonych wybuchem ; Class I, Division 2, Groups ABCD, T5
KCCertyfikatyTak
Kod ID B&R0x8820
Wskaźniki stanuStan kanału, stan pracy, stan modułu

Zasilanie I/O

Napięcie znamionowe24 VDC
Zakres napięcia18 do 30 VDC
Zintegrowana funkcja ochronnaZabezpieczenie przed zamianą biegunów

Pełny mostek tensometryczny

Częstotliwość granicznaFiltr wejściowy5 kHz
RządFiltr wejściowy3
NachylenieFiltr wejściowy60 dB
Przerwany przewód zasilania mostkaWyprowadzanie wartości cyfrowejWartość zbliżająca się do 0
Przerwany przewód czujnikaWyprowadzanie wartości cyfrowejWartość zbliżająca się do ±wartości końcowej (bit stanu "Monitorowanie linii" jest ustawiony w rejestrze "Stan modułu")
Prawidłowy zakres wartościWyprowadzanie wartości cyfrowej0xFF800001 do 0x007FFFFF (-8,388,607 do 8,388,607)
NapięcieZasilanie tensometru5.5 VDC / maks. 65 mA
Odporność na zwarcia i przeciążeniaZasilanie tensometruTak
Spadek napięcia przy zabezpieczeniu zwarciowymZasilanie tensometruMaks. 0.2 VDC przy 65 mA i 25°C
Wartość LSB (16-bit)Kwantyzacja
2 mV/VKwantyzacja336 nV
4 mV/VKwantyzacja671 nV
8 mV/VKwantyzacja1.343 µV
16 mV/VKwantyzacja2.686 µV
32 mV/VKwantyzacja5.371 µV
64 mV/VKwantyzacja10.74 µV
128 mV/VKwantyzacja21.48 µV
256 mV/VKwantyzacja42.97 µV
Wartość LSB (24-bit)Kwantyzacja
2 mV/VKwantyzacja1.31 nV
4 mV/VKwantyzacja2.62 nV
8 mV/VKwantyzacja5.25 nV
16 mV/VKwantyzacja10.49 nV
32 mV/VKwantyzacja20.98 nV
64 mV/VKwantyzacja41.96 nV
128 mV/VKwantyzacja83.92 nV
256 mV/VKwantyzacja167.85 nV
Współczynnik tensometru2 do 256 mV/V, konfigurowalne za pomocą oprogramowania
PodłączeniePołączenia 4- lub 6-przewodowe
Typ wejściaRóżnicowe, używane do oceny tensometru pełnego mostka
Rozdzielczość przetwornika cyfrowego24-bit
Czas konwersjiZależy od skonfigurowanej częstotliwości wyjściowej danych
Częstotliwość wyjściowa danych2.5 do 7,500 próbek na sekundę, konfigurowalne za pomocą oprogramowania (f DATA )
Charakterystyka filtra ADCSigma-delta, patrz sekcja "Charakterystyka filtrów przetwornika A/C sigma-delta"
Zakres roboczy / Czujnik pomiarowy85 do 5,000 Ω
Wpływ długości przewoduPatrz sekcja "Przykład obliczeń", długość przewodu czujnika: maks. 30 m
Zabezpieczenie wejściaZabezpieczenie RC
Zakres napięcia współbieżnego0 do 3 VDC ; Dopuszczalny zakres napięcia wejściowego (w odniesieniu do potencjału elektrycznego GND tensometru) na wejściach "Wejście +" i "Wejście -"
Napięcie izolacji między wejściem a magistralą500 V eff
Metoda przetwarzaniaSigma-delta
Maks. dryft wzmocnienia12 ppm/°C
Maks. dryft offsetu2 ppm/°C
Nieliniowość<10 ppm

Właściwości elektryczne

Izolacja galwanicznaMagistrala izolowana od wejścia analogowego i napięcia zasilania tensometru ; Kanał nieizolowany od zasilania I/O

Warunki pracy

PoziomoOrientacja montażuTak
PionowoOrientacja montażuTak
0 do 2000 mWysokość montażu n.p.m.Bez ograniczeń
>2000 mWysokość montażu n.p.m.Obniżenie temperatury otoczenia o 0.5°C na 100 m
Stopień ochrony wg EN 60529IP67

Warunki otoczenia

PracaTemperatura-25 do 60°C
DeratingTemperatura-
PrzechowywanieTemperatura-40 do 85°C
TransportTemperatura-40 do 85°C

Właściwości mechaniczne

SzerokośćWymiary53 mm
WysokośćWymiary85 mm
GłębokośćWymiary42 mm
M8Moment dokręcania połączeńMaks. 0.4 Nm
M12Moment dokręcania połączeńMaks. 0.6 Nm
Masa190 g
