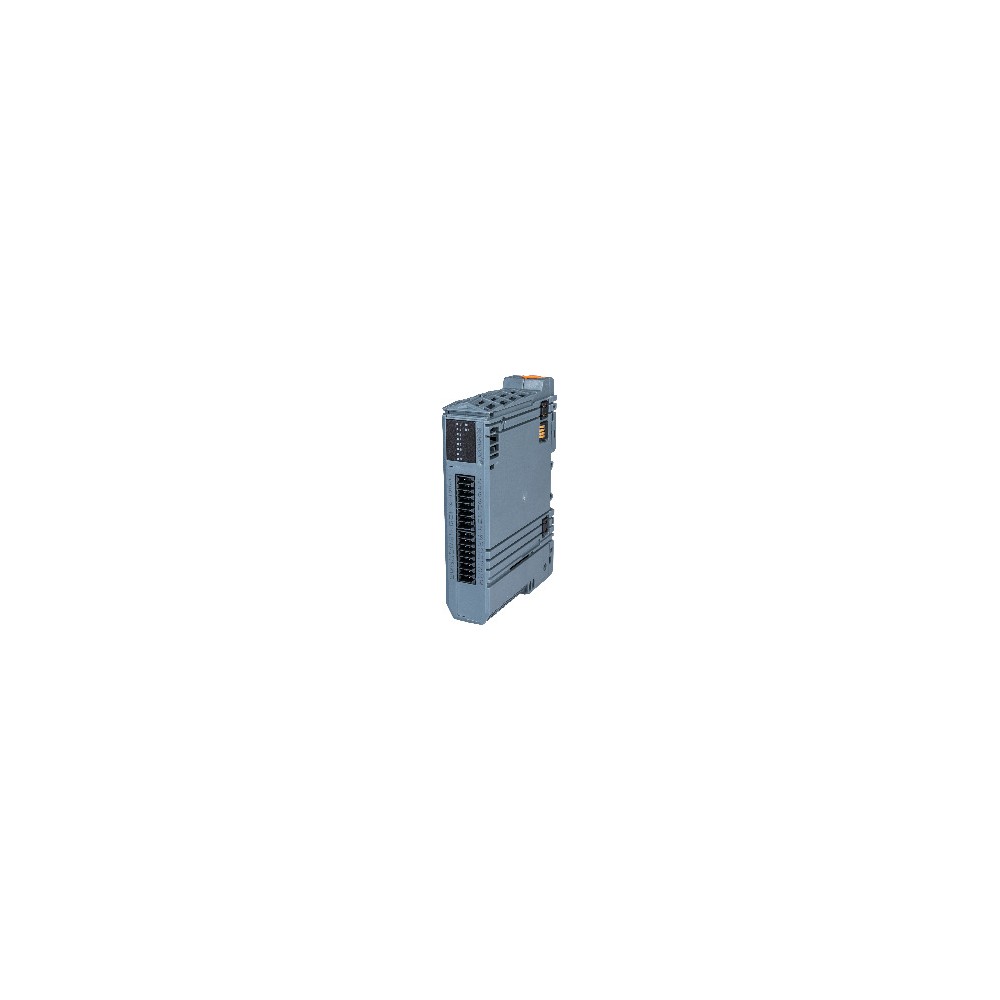

X20AI8039
Polityka prywatności
Dostawa i płatność
Zasady zwrotu

Polityka prywatności
Dostawa i płatność
Zasady zwrotu

±10 V
Moduł ten jest wyposażony w 8 konfigurowalnych wejść. Rodzaj pomiaru każdego wejścia można ustawiać indywidualnie.
Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy od wtorku do piątku do godziny 14:00, a w poniedziałki do godziny 13:00 jeżeli towar jest w naszym magazynie lokalnym oznacza wysyłkę towaru jeszcze tego samego dnia!
Darmowa dostawa na terenie Polski od 500 zł
|
Sposób dostawy |
Koszt |
Czas dostawy |
Ubezpieczenie |
Szczegóły |
|---|---|---|---|---|
|
|
od 13,99 zł |
24h |
do 200 zł |
|
|
|
od 14,99 zł |
24h |
do 200 zł |
|
|
|
od 14,99 zł |
24h |
do 200 zł |
Regulamin przewoźnika |
|
(dostawy paletowe) |
od 199 zł |
2-4 dni |
ustalane |
Płatności elektroniczne oraz tradycyjny przelew bankowy
![]()
Na razie nie dodano żadnej opinii.
| Praca/błąd modułuDiagnostyka | Tak, za pomocą wskaźnika LED i oprogramowania |
|---|---|
| WejściaDiagnostyka | Tak, za pomocą wskaźnika LED i oprogramowania |
| MagistralaPobór mocy | 0.6 W |
| Wewnętrzne I/OPobór mocy | 1.3 W |
| CECertyfikaty | Tak |
| UKCACertyfikaty | Tak |
| CRA (Cyber Resilience Act)Certyfikaty | W przygotowaniu |
| ULCertyfikaty | cULus E115267 ; Przemysłowe urządzenia sterujące |
| Kod ID B&R | 0x32A4 |
| Wskaźniki stanu | Funkcja I/O na kanał, stan pracy, status modułu |
| Dodatkowa strata mocy spowodowana przez elementy wykonawcze (rezystancyjne) [W] | - |
| NapięcieRozdzielczość przetwornika cyfrowego | ±15-bit |
|---|---|
| PrądRozdzielczość przetwornika cyfrowego | 15-bitowy |
| Typ danychFormat wyjściowy | INT |
| NapięcieFormat wyjściowy | INT 0x8001 - 0x7FFF / 1 LSB = 0x0001 = 305.176 µV |
| PrądFormat wyjściowy | INT 0x0000 - 0x7FFF / 1 LSB = 0x0001 = 610.352 nA |
| NapięcieImpedancja wejściowa w zakresie sygnału | Typ. 20 GΩ |
| PrądImpedancja wejściowa w zakresie sygnału | - |
| NapięcieObciążenie | - |
| PrądObciążenie | <350 Ω |
| NapięcieDopuszczalny sygnał wejściowy | Maks. ±32 V |
| PrądDopuszczalny sygnał wejściowy | Maks. ±50 mA |
| Przekroczenie dolneWartość cyfrowa na wyjściu podczas przeciążenia | |
| NapięcieWartość cyfrowa na wyjściu podczas przeciążenia | 0x8001 |
| PrądWartość cyfrowa na wyjściu podczas przeciążenia | 0x0000 |
| Przekroczenie górneWartość cyfrowa na wyjściu podczas przeciążenia | |
| NapięcieWartość cyfrowa na wyjściu podczas przeciążenia | 0x7FFF |
| PrądWartość cyfrowa na wyjściu podczas przeciążenia | 0x7FFF |
| NapięcieMaks. błąd | |
| WzmocnienieMaks. błąd | ±0.05% |
| OffsetMaks. błąd | ±0.005% |
| PrądMaks. błąd | |
| WzmocnienieMaks. błąd | ±0.05% |
| OffsetMaks. błąd | ±0.01% |
| NapięcieMaks. dryft wzmocnienia | ±0.005%/°C |
| PrądMaks. dryft wzmocnienia | ±0.005%/°C |
| NapięcieMaks. dryft offsetu | ±0.0001%/°C |
| PrądMaks. dryft offsetu | ±0.0002%/°C |
| DCTłumienie sygnału współbieżnego | -96 dB |
| 50 HzTłumienie sygnału współbieżnego | -96 dB |
| NapięcieNieliniowość | <0.005% |
| PrądNieliniowość | <0.005% |
| SprzętFiltr wejściowy | Filtr dolnoprzepustowy 3. rzędu / Częstotliwość graniczna 10 kHz |
| OprogramowanieFiltr wejściowy | Konfigurowalny: filtr Sinc 1 do 4 lub FIR |
| Wejście | ±10 V, 0 do 20 mA, 4 do 20 mA |
| Typ wejścia | Wejście różnicowe |
| Czas konwersji | Konfigurowalne dla każdego kanału |
| Zabezpieczenie wejścia | Zabezpieczenie przed podłączeniem napięcia zasilania |
| Metoda przetwarzania | Sigma-delta |
| Zakres napięcia współbieżnego | ±12 V |
| Przesłuch między kanałami | <-88 dB |
| Napięcie izolacji między kanałem a magistralą | 1210 VDC |
| Typ czujnikaCzujnik | Konfigurowalne dla każdego kanału |
|---|---|
| Pt100Czujnik | -200 do 850°C |
| Pt1000Czujnik | -200 do 850°C |
| WzmocnienieMaks. błąd przy 25°C | Pt100 i 600 Ω: ±0.15% / Pt1000 i 4800 Ω: ±0.15% |
| OffsetMaks. błąd przy 25°C | Pt100 i 600 Ω: ±0.04% / Pt1000 i 4800 Ω: ±0.015% |
| Pt100Rozdzielczość czujnika temperatury | 1 LSB = 0.1 lub 0.01°C |
| Pt1000Rozdzielczość czujnika temperatury | 1 LSB = 0.1 lub 0.01°C |
| SprzętFiltr wejściowy | Filtr dolnoprzepustowy 3. rzędu / Częstotliwość graniczna 10 kHz |
| OprogramowanieFiltr wejściowy | Konfigurowalny: filtr Sinc 1 do 4 lub FIR |
| 50 HzTłumienie sygnału współbieżnego | >96 dB |
| DCTłumienie sygnału współbieżnego | >96 dB |
| Pt100Normalizacja czujnika temperatury | INT: -200.0 do 850.0°C ; DINT: -200.00 do 850.00°C |
| Pt1000Normalizacja czujnika temperatury | INT: -200.0 do 850.0°C ; DINT: -200.00 do 850.00°C |
| Niedomiar zakresuMonitorowanie pomiaru temperatury | 0x8001 |
| Przekroczenie zakresuMonitorowanie pomiaru temperatury | 0x7FFF |
| Przerwa w obwodzieMonitorowanie pomiaru temperatury | 0x7FFF |
| Błąd ogólnyMonitorowanie pomiaru temperatury | 0x8000 |
| Otwarte wejściaMonitorowanie pomiaru temperatury | 0x7FFF |
| Przekroczenie zakresuMonitorowanie pomiaru rezystancji | 0xFFFF |
| Przerwa w obwodzieMonitorowanie pomiaru rezystancji | 0xFFFF |
| Błąd ogólnyMonitorowanie pomiaru rezystancji | 0xFFFF |
| Otwarte wejściaMonitorowanie pomiaru rezystancji | 0xFFFF |
| Wejście | Pomiar rezystancji ze źródłem stałoprądowym dla połączeń 2- lub 3-przewodowych |
| Zabezpieczenie wejścia | Zabezpieczenie przed podłączeniem napięcia zasilania |
| Rozdzielczość przetwornika cyfrowego | 16- lub 18-bitowy |
| Czas konwersji | Konfigurowalne dla każdego kanału |
| Metoda przetwarzania | Sigma-delta |
| Format wyjściowy | INT/DINT dla pomiaru temperatury ; UINT dla pomiaru rezystancji |
| Zakres pomiaru rezystancji | 0.01 do 600 Ω / 0.1 do 4800 Ω |
| Rozdzielczość pomiaru rezystancji | 600 Ω: 0.01 Ω / 4800 Ω: 0.1 Ω |
| Norma czujnika | EN 60751 |
| Napięcie izolacji między kanałem a magistralą | 1210 VDC |
| Metoda linearyzacji | Wewnętrzne |
| Prąd pomiarowy | 250 µA przy Pt100 lub 600 Ω ; 100 µA przy Pt1000 lub 4800 Ω |
| Referencja | 5000 Ω ±0.1% |
| Dopuszczalny sygnał wejściowy | Maks. ±32 V |
| Maks. dryft wzmocnienia | Pt100 i 600 Ω: ±0.015 %/°C ; Pt1000 i 4800 Ω: ±0.015 %/°C |
| Maks. dryft offsetu | Pt100 i 600 Ω: ±0.005 %/°C ; Pt1000 i 4800 Ω: ±0.0015 %/°C |
| Nieliniowość | <0.005% |
| Znormalizowany zakres wartości dla pomiaru rezystancji | 600 Ω: 0.01 do 600.00 Ω / 4800 Ω: 0.1 do 4800.0 Ω |
| Przesłuch między kanałami | <-88 dB |
| Typ danychFormat wyjściowy | INT |
|---|---|
| Czujnik temperaturyFormat wyjściowy | 1 LSB = 0x0001 = 100 nA |
| SprzętFiltr wejściowy | Filtr dolnoprzepustowy 3. rzędu / Częstotliwość graniczna 10 kHz |
| OprogramowanieFiltr wejściowy | Konfigurowalny: filtr Sinc 1 do 4 lub FIR |
| WzmocnienieMaks. błąd przy 25°C | ±0.15% |
| OffsetMaks. błąd przy 25°C | ±0.5% |
| DCTłumienie sygnału współbieżnego | -96 dB |
| 50 HzTłumienie sygnału współbieżnego | -96 dB |
| Wejście | Pomiar ICTD |
| Typ wyjścia | Wyjście zasilania 5 V dla czujnika ICTD |
| Czujnik | Sonda pomiarowa ICTD |
| Rozdzielczość przetwornika cyfrowego | 16-bit |
| Czas konwersji | Konfigurowalne dla każdego kanału |
| Metoda przetwarzania | Sigma-delta |
| Zakres pomiaru prądu | 233 do 373 µA |
| Normalizacja czujnika temperatury | -40.0 do 100.0°C |
| Zabezpieczenie wejścia | Ochrona przed okablowaniem napięciem zasilania ; Wyjątek: zacisk "ICTD x +: 5 V" - patrz sekcja "Wyprowadzenia". |
| Maks. dryft wzmocnienia | ±0.005%/°C |
| Maks. dryft offsetu | ±0.025%/°C |
| Przesłuch między kanałami | <-88 dB |
| Nieliniowość | <0.005% |
| Napięcie izolacji między kanałem a magistralą | 1210 VDC |
| Izolacja galwaniczna | Kanał izolowany od magistrali ; Kanał nieizolowany od kanału |
|---|
| PoziomoOrientacja montażu | Tak |
|---|---|
| PionowoOrientacja montażu | Tak |
| 0 do 2000 mWysokość montażu n.p.m. | Bez ograniczeń |
| >2000 mWysokość montażu n.p.m. | Obniżenie temperatury otoczenia o 0.6°C na 100 m |
| MaksymalnieWysokość montażu n.p.m. | 4000 m |
| Stopień ochrony wg EN 60529 | IP20 |
| PracaTemperatura | |
|---|---|
| Pozioma pozycja montażowaTemperatura | -25 do 60°C |
| Pionowa pozycja montażowaTemperatura | -25 do 50°C |
| DeratingTemperatura | - |
| PrzechowywanieTemperatura | -40 do 85°C |
| TransportTemperatura | -40 do 85°C |
| PracaWilgotność względna | 5 do 95%, bez kondensacji |
| PrzechowywanieWilgotność względna | 5 do 95%, bez kondensacji |
| TransportWilgotność względna | 5 do 95%, bez kondensacji |
| Szerokość (raster)Wymiary | 27.5 +0.2 mm |
|---|---|
| WysokośćWymiary | 124 mm |
| GłębokośćWymiary | 92 mm |
| Uwaga | Listwy zaciskowe należy zamawiać osobno (patrz sekcja "Dane do zamówienia"). |
