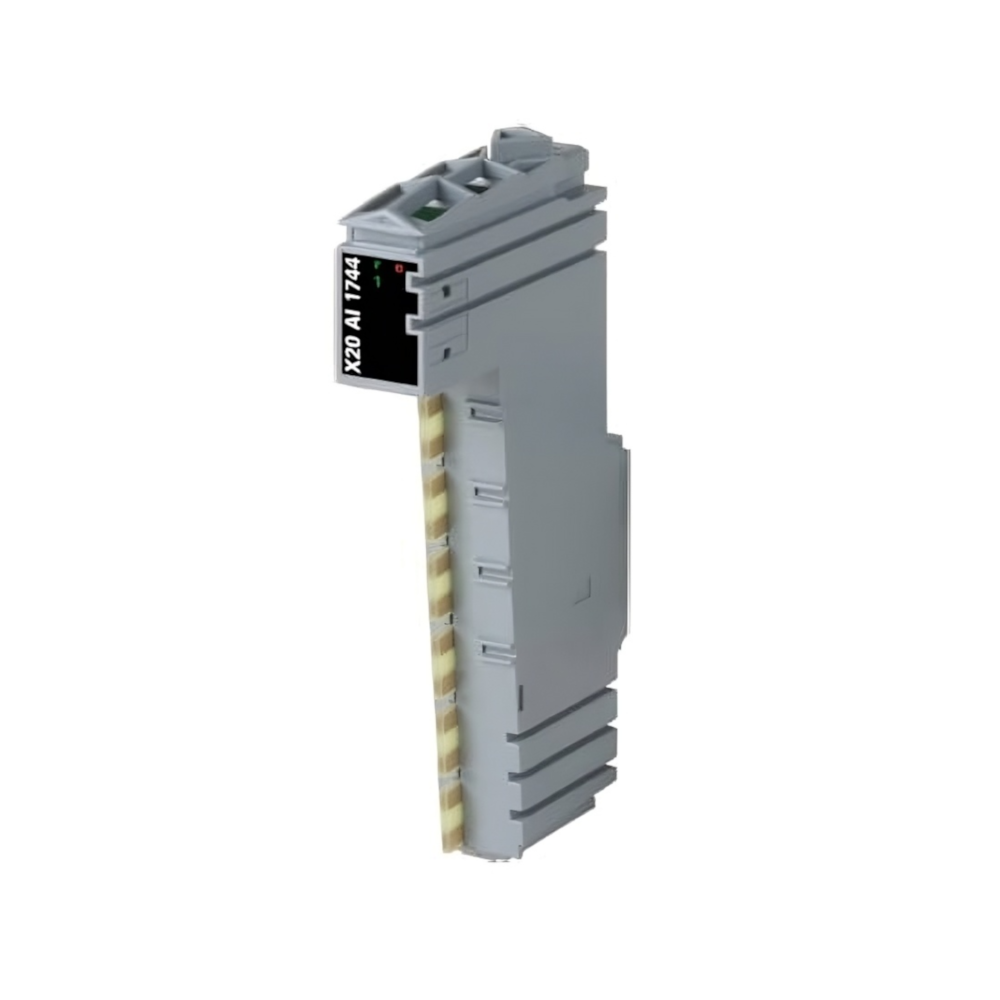

X20AI1744 Moduł wejść analogowych X20 1 wejście Tensometryczne, filtr wejściowy 5 kHz

X20AI1744 Moduł wejść analogowych X20 1 wejście Tensometryczne, filtr wejściowy 5 kHz

0 Opinia(e)
B&R
X20AI1744
Brak w magazynie
2 236,14 zł brutto
1 818,00 zł netto
Ilość

Na zamówienie
Dodaj do porównania
Dodaj do ulubionych


Polityka prywatności



Dostawa i płatność



Zasady zwrotu

Moduł ten współpracuje zarówno z 4-przewodowymi, jak i 6-przewodowymi tensometrycznymi czujnikami wagowymi. Koncepcja zastosowana w module wymaga kompensacji w systemie pomiarowym. Kompensacja ta eliminuje bezwzględną niepewność w obwodzie pomiarowym, taką jak tolerancje elementów, rzeczywiste napięcie mostka czy przesunięcie punktu zerowego. Dokładność pomiaru odnosi się do wartości bezwzględnej (skompensowanej), która zmienia się wyłącznie pod wpływem zmian temperatury roboczej.

: X20AI1744
Brak w magazynie

Opis

Waga
25 g
Napięcie zasilania
24 VDC
Stopień ochrony
IP20
Wymiary [Wys x Szer x Gł]
98 x 12.5 x 53 [mm]

Wysyłka w dniu zamówienia

Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy od wtorku do piątku do godziny 14:00, a w poniedziałki do godziny 13:00 jeżeli towar jest w naszym magazynie lokalnym oznacza wysyłkę towaru jeszcze tego samego dnia!



Darmowa dostawa na terenie Polski od 500 zł



Wysyłka na terenie Polski

Sposób dostawy

Koszt

Czas dostawy

Ubezpieczenie

Szczegóły

InPost - Paczkomaty 24

InPost Paczkomat 24/7

od 13,99 zł

24h

do 200 zł

Regulamin przewoźnika

InPost - Kurier

Inpost Kurier

od 14,99 zł

24h

do 200 zł

Regulamin przewoźnika

Kurier STANDARD

Kurier STANDARD

od 14,99 zł

24h

do 200 zł

 Regulamin przewoźnika

Kurier PALETA

Kurier PALETA
(dostawy paletowe)

od 199 zł

2-4 dni

ustalane
indywidualnie

Regulamin przewoźnika



Formy płatności

Płatności elektroniczne oraz tradycyjny przelew bankowy

Formy płatności

https://www.br-automation.com/pl/produkty/io-systems/x20-system/analog-inputs/x20ai1744/

Jako pierwszy zadaj pytanie dotyczące tego produktu!

Opinie

Na razie nie dodano żadnej opinii.

Napisz swoją opinię

X20AI1744 Moduł wejść analogowych X20 1 wejście Tensometryczne, filtr wejściowy 5 kHz

Napisz swoją opinię

Informacje ogólne

Praca/błąd modułuDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
Przerwa w obwodzieDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
WejścieDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
MagistralaPobór mocy0.01 W
Wewnętrzne I/OPobór mocy0.5 W
CECertyfikatyTak
UKCACertyfikatyTak
CRA (Cyber Resilience Act)CertyfikatyW przygotowaniu
ATEXCertyfikatyZone 2, II 3G Ex nA nC IIA T5 Gc ; IP20, Ta (patrz instrukcja obsługi X20) ; FTZÚ 09 ATEX 0083X
ULCertyfikatycULus E115267 ; Przemysłowe urządzenia sterujące
HazLocCertyfikatycCSAus 244665 ; Urządzenia do sterowania procesami ; do stref zagrożonych wybuchem ; Class I, Division 2, Groups ABCD, T5
KCCertyfikatyTak
Kod ID B&R0x1CDE
Wskaźniki stanuStan kanału, stan pracy, stan modułu
Dodatkowa strata mocy spowodowana przez elementy wykonawcze (rezystancyjne) [W]Maks. +0.36

Pełny mostek tensometryczny

Częstotliwość granicznaFiltr wejściowy5 kHz
RządFiltr wejściowy3
NachylenieFiltr wejściowy60 dB
Przerwany przewód zasilania mostkaWyprowadzanie wartości cyfrowejWartość zbliżająca się do 0
Przerwany przewód czujnikaWyprowadzanie wartości cyfrowejWartość zbliżająca się do ±wartości końcowej (bit stanu "Monitorowanie linii" jest ustawiony w rejestrze "Stan modułu")
Prawidłowy zakres wartościWyprowadzanie wartości cyfrowej0xFF800001 do 0x007FFFFF (-8,388,607 do 8,388,607)
NapięcieZasilanie tensometru5.5 VDC / maks. 65 mA
Odporność na zwarcia i przeciążeniaZasilanie tensometruTak
Spadek napięcia przy zabezpieczeniu zwarciowymZasilanie tensometruMaks. 0.2 VDC przy 65 mA i 25°C
Wartość LSB (16-bit)Kwantyzacja
2 mV/VKwantyzacja336 nV
4 mV/VKwantyzacja671 nV
8 mV/VKwantyzacja1.343 µV
16 mV/VKwantyzacja2.686 µV
32 mV/VKwantyzacja5.371 μV
64 mV/VKwantyzacja10.74 μV
128 mV/VKwantyzacja21.48 μV
256 mV/VKwantyzacja42.97 μV
Wartość LSB (24-bit)Kwantyzacja
2 mV/VKwantyzacja1.31 nV
4 mV/VKwantyzacja2.62 nV
8 mV/VKwantyzacja5.25 nV
16 mV/VKwantyzacja10.49 nV
32 mV/VKwantyzacja20.98 nV
64 mV/VKwantyzacja41.96 nV
128 mV/VKwantyzacja83.92 nV
256 mV/VKwantyzacja167.85 nV
Współczynnik tensometru2 do 256 mV/V, konfigurowalne za pomocą oprogramowania
PodłączeniePołączenia 4- lub 6-przewodowe
Typ wejściaRóżnicowe, używane do oceny tensometru pełnego mostka
Rozdzielczość przetwornika cyfrowego24-bit
Czas konwersjiZależy od skonfigurowanej częstotliwości wyjściowej danych
Częstotliwość wyjściowa danych0.1 - 7500 próbek na sekundę, konfigurowalne za pomocą oprogramowania (f DATA )
Charakterystyka filtra ADCSigma-delta, patrz sekcja "Charakterystyka filtrów przetwornika A/C sigma-delta"
Zakres roboczy / Czujnik pomiarowy85 do 5000 Ω
Wpływ długości przewoduPatrz sekcja "Przykład obliczeń".
Zabezpieczenie wejściaZabezpieczenie RC
Zakres napięcia współbieżnego0 do 3 VDC ; Dopuszczalny zakres napięcia wejściowego (w odniesieniu do potencjału elektrycznego GND tensometru) na wejściach "Wejście +" i "Wejście -"
Napięcie izolacji między wejściem a magistralą500 V eff
Metoda przetwarzaniaSigma-delta
Maks. dryft wzmocnienia12 ppm/°C
Maks. dryft offsetu2 ppm/°C
Nieliniowość<10 ppm

Właściwości elektryczne

Izolacja galwanicznaMagistrala izolowana od wejścia analogowego i napięcia zasilania tensometru ; Kanał nieizolowany od zasilania I/O

Warunki pracy

PoziomoOrientacja montażuTak
PionowoOrientacja montażuTak
0 do 2000 mWysokość montażu n.p.m.Bez ograniczeń
>2000 mWysokość montażu n.p.m.Obniżenie temperatury otoczenia o 0.5°C na 100 m
Stopień ochrony wg EN 60529IP20

Warunki otoczenia

PracaTemperatura
Pozioma pozycja montażowaTemperatura-25 do 60°C
Pionowa pozycja montażowaTemperatura-25 do 50°C
DeratingTemperaturaPatrz sekcja "Konfiguracja sprzętowa"
PrzechowywanieTemperatura-40 do 85°C
TransportTemperatura-40 do 85°C
PracaWilgotność względna5 do 95%, bez kondensacji
PrzechowywanieWilgotność względna5 do 95%, bez kondensacji
TransportWilgotność względna5 do 95%, bez kondensacji

Właściwości mechaniczne

UwagaZamówić 1x listwa zaciskowa X20TB12 osobno. ; Zamówić 1x moduł magistrali X20BM11 osobno.
Raster12.5 +0.2 mm
