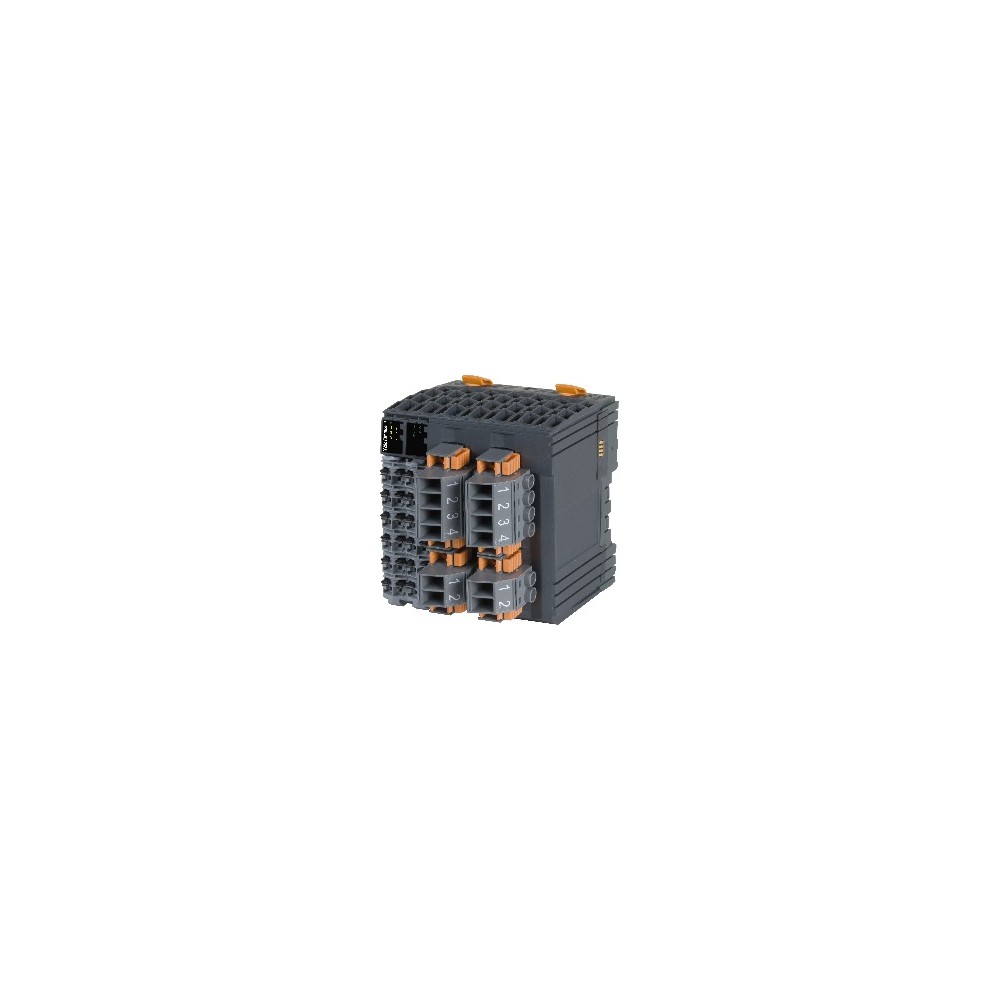

X20cCM0985-1

X20cCM0985-1

0 Opinia(e)
B&R
X20CCM0985-1
Brak w magazynie
10 496,82 zł brutto
8 534,00 zł netto
Dostawa w ciągu 5-30 dni
Ilość

Na zamówienie


Polityka prywatności



Dostawa i płatność



Zasady zwrotu

Pomiar energii dla 120 do 480 VAC

  • Jednoczesny pomiar 2 sieci zasilających AC plus 2 dodatkowych napięć
  • Do wielofunkcyjnych zadań pomiarowych
  • Inteligentna jednostka synchronizacji sieci

Moduł charakteryzuje się kompaktowymi wymiarami i łączy w sobie moduł pomiaru mocy o specjalnych właściwościach z jednostką synchronizacji zdolną sprostać wszelkim wymaganiom. 3 wejścia prądowe jednostki pomiarowej są przystosowane do przekładników prądowych X: 1 A oraz X: 5 A. Odporność przetężeniowa oraz wysoka rozdzielczość jednostki pomiarowej dopełniają jej właściwości. W przypadku wejść napięciowych zakres wartości można skonfigurować w przedziale od 480 VAC do 120 VAC. Obszar zastosowań obejmuje 4-przewodowe sieci AC o napięciu fazowym do 480 VAC oraz systemy 3-przewodowe, przy czym faza L2 może być uziemiona (układ V). Moduł obsługuje również układy pomiarowe Arona. Uzyskane wartości pomiarowe obejmują rzeczywisty prąd fazowy, napięcie międzyprzewodowe lub napięcie fazowe, składowe mocy czynnej, biernej i pozornej, częstotliwość sieci, współczynnik mocy i wiele innych. Ponadto wartości szczytowe oraz liczniki energii są zapisywane w module w pamięci nieulotnej. W zależności od konfiguracji możliwe jest również wykorzystanie wyjścia cyfrowego jako nadajnika impulsów dla zewnętrznego licznika energii. Jednostka synchronizacji uwzględnia nie tylko fazowanie i napięcie fazowe; zintegrowana inteligencja monitoruje również szybkość zmian i inne parametry, umożliwiając im wpływanie na moment załączenia wyjścia synchronizacji. Możliwe jest także monitorowanie generatora przy użyciu dużej liczby dodatkowych warunków. Łącznie 4 wejścia napięciowe zapewniają znaczną ogólną elastyczność. Funkcje monitorowania rozszerzają możliwości modułu. Zaimplementowano zależne monitorowanie przetężenia, które wykorzystuje pojemność cieplną silnika/generatora, dopuszczając krótkotrwałe przeciążenia przy zachowaniu pełnej ochrony. Zależne, opóźnione monitorowanie niesymetrii obciążenia, służące do ochrony generatorów trójfazowych i sieci trójfazowych przed niesymetrycznym obciążeniem, można dostosować do charakterystyk różnych typów generatorów za pomocą parametrów, uwzględniając ich specyficzne cieplne stałe czasowe.

: X20CCM0985-1
Brak w magazynie

Specyficzne kody

MPN
X20CCM0985-1

Wysyłka w dniu zamówienia

Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy od wtorku do piątku do godziny 14:00, a w poniedziałki do godziny 13:00 jeżeli towar jest w naszym magazynie lokalnym oznacza wysyłkę towaru jeszcze tego samego dnia!



Darmowa dostawa na terenie Polski od 500 zł



Wysyłka na terenie Polski

Sposób dostawy

Koszt

Czas dostawy

Ubezpieczenie

Szczegóły

InPost - Paczkomaty 24

InPost Paczkomat 24/7

od 13,99 zł

24h

do 200 zł

Regulamin przewoźnika

InPost - Kurier

Inpost Kurier

od 14,99 zł

24h

do 200 zł

Regulamin przewoźnika

Kurier STANDARD

Kurier STANDARD

od 14,99 zł

24h

do 200 zł

Regulamin przewoźnika

Kurier PALETA

Kurier PALETA
(dostawy paletowe)

od 199 zł

2-4 dni

ustalane
indywidualnie

Regulamin przewoźnika



Formy płatności

Płatności elektroniczne oraz tradycyjny przelew bankowy

Formy płatności

Opinie

Na razie nie dodano żadnej opinii.

Napisz swoją opinię

X20cCM0985-1

Napisz swoją opinię

Informacje ogólne

Praca/błąd modułuDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
Wejścia analogoweDiagnostykaTak, za pomocą wskaźnika LED (zakres pomiarowy wejść analogowych)
Wyjścia cyfroweDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
Zakres pomiarowyMierzalna częstotliwość15.2 Hz do 2x częstotliwość znamionowa
DokładnośćMierzalna częstotliwość<10 mHz przy 400 V ±5% lub 100 V ±5%
MagistralaPobór mocy1.05 W
Wewnętrzne I/OPobór mocy4 W
CECertyfikatyTak
UKCACertyfikatyTak
CRA (Cyber Resilience Act)CertyfikatyW przygotowaniu
ATEXCertyfikatyZone 2, II 3G Ex nA nC IIA T5 Gc ; IP20, Ta (patrz instrukcja obsługi X20) ; FTZÚ 09 ATEX 0083X
ULCertyfikatycULus E115267 ; Przemysłowe urządzenia sterujące
HazLocCertyfikatycCSAus 244665 ; Urządzenia do sterowania procesami ; do stref zagrożonych wybuchem ; Class I, Division 2, Groups ABCD, T5
DNVCertyfikatyTemperatura: B (0 do 55°C) ; Wilgotność: B (do 100%) ; Wibracje: B (4 g) ; EMC: B (mostek i otwarty pokład)
LRCertyfikatyENV1
KRCertyfikatyTak
ABSCertyfikatyTak
BVCertyfikatyEC33B ; Temperatura: 5 - 55°C ; Wibracje: 4 g ; EMC: Mostek i otwarty pokład
Kod ID B&R0xE4FF
Wskaźniki stanuStan kanału, stan pracy, stan modułu
Kategoria przepięciowall
Dodatkowa strata mocy spowodowana przez elementy wykonawcze (rezystancyjne) [W]-

Wyjścia cyfrowe

0 → 1Opóźnienie przełączania<300 μs
1 → 0Opóźnienie przełączania<300 μs
Obciążenie rezystancyjneCzęstotliwość przełączaniaMaks. 100 Hz
Ilość5
WariantFET źródłowy (current-sourcing)
Napięcie znamionowe24 VDC
Napięcie przełączania24 VDC -15% / +20%
Znamionowy prąd wyjściowy0.1 A
Całkowity prąd znamionowy0.5 A
Typ połączeniaPołączenia 1-przewodowe
Obwód wyjściowySource (źródło)
Zabezpieczenie wyjściaWyłączenie termiczne w przypadku przetężenia lub zwarcia
Stan diagnostycznyMonitorowanie wyjścia z opóźnieniem 10 ms
Prąd upływu przy wyłączonym wyjściu5 μA
Napięcie szczątkowe<0.3 V przy prądzie znamionowym 0.1 A
Szczytowy prąd zwarciowy<2 A
Załączenie w przypadku wyłączenia przeciążeniowego lub zwarciowegoOk. 10 ms, zależy od temperatury modułu
Napięcie izolacji między kanałem a magistralą500 V eff

Wyjścia przekaźnikowe

Min.Zdolność łączeniowa10 mA / 5 VDC
Maks.Zdolność łączeniowa30 W / 240 VAC
0 → 1Opóźnienie przełączania≤10 ms
1 → 0Opóźnienie przełączania≤10 ms
MechaniczneŻywotnośćMin. 10 x 10 6 cykli
ElektryczneŻywotnośćMin. 60 x 10 3 cykli (NC) przy 1 A ; Min. 30 x 10 3 cykli (NO) przy 1 A
WewnętrzneUkład ochronnyBrak
ZewnętrzneUkład ochronnyBrak
DCUkład ochronnyDioda zwrotna, układ RC lub VDR
ACUkład ochronnyUkład RC lub VDR
Kanał - kanałNapięcie izolacji1000 VAC / 1 min
Kanał - magistralaNapięcie izolacji4000 VAC / 1 min
Ilość1
WariantPrzekaźnik / zestyk przełączny
Napięcie znamionowe30 VDC / 240 VAC
Częstotliwość znamionowaDC / 45 do 63 Hz
Znamionowy prąd wyjściowy1 A przy 30 VDC / 1 A przy 240 VAC
Zasilanie elementów wykonawczychZewnętrzne
Napięcie przełączaniaMaks. 60 VDC / 250 VAC
Rezystancja stykowaMaks. 100 mΩ

Wejście analogowe napięciowe

50 HzCzas konwersji10 ms
60 HzCzas konwersji8.33 ms
±120 VACFormat wyjściowy1 LSB = 0x0001 = 5.707 mV
±480 VACFormat wyjściowy1 LSB = 0x0001 = 22.787 mV
Przekroczenie górneWartość cyfrowa na wyjściu podczas przeciążenia0x7FFF
Przekroczenie dolneWartość cyfrowa na wyjściu podczas przeciążenia0x8001
Częstotliwość granicznaFiltr wejściowy10 kHz
NachylenieFiltr wejściowy60 dB
WzmocnienieMaks. błąd przy 25°C0.09%
OffsetMaks. błąd przy 25°C0.03%
Kanały8
Wejście120 VAC / 480 VAC
Typ wejściaSingle-ended
Rozdzielczość przetwornika cyfrowego±15-bit
Dopuszczalny sygnał wejściowyMaks. 132 VAC / 528 VAC
Metoda konwersjiSAR
Maksymalny dryft wzmocnienia0.02% na °C
Maksymalny dryft offsetu0.003% na °C
Przesłuch między kanałami-70 dB
Nieliniowość≤0.5% przy 45 do 65 Hz
Ochrona przed porażeniem prądem elektrycznymImpedancja ochronna wg EN 61131-2
Napięcie probiercze między kanałem a magistralą (badanie typu)3700 V eff
Format wyjściowyINT
Impedancja wejściowa w zakresie sygnałuOk. 3 MΩ
Zabezpieczenie wejściaOchrona przeciwprzepięciowa

Wejście analogowe prądowe

50 HzCzas konwersji10 ms
60 HzCzas konwersji8.33 ms
±1 AFormat wyjściowy1 LSB = 0x0001 = 189.903 μA
±5 AFormat wyjściowy1 LSB = 0x0001 = 949.513 μA
Przekroczenie górneWartość cyfrowa na wyjściu podczas przeciążenia0x7FFF
Przekroczenie dolneWartość cyfrowa na wyjściu podczas przeciążenia0x8001
Częstotliwość granicznaFiltr wejściowy10 kHz
NachylenieFiltr wejściowy60 dB
WzmocnienieMaks. błąd przy 25°C0.2%
OffsetMaks. błąd przy 25°C0.05%
Zakres pomiarowy 1 AImpedancja wejściowaMaks. 30 mΩ
Zakres pomiarowy 5 AImpedancja wejściowaMaks. 10 mΩ
Kanały3
Wejście1 A / 5 A AC
Typ wejściaIzolowany przekładnik prądowy wg zasady kompensacji z czujnikiem magnetycznym, do podłączenia zewnętrznego przekładnika
Rozdzielczość przetwornika cyfrowego±15-bit
Dopuszczalny sygnał wejściowyMaks. 1.5 A / 7.7 A
Metoda konwersjiSAR
Maksymalny dryft wzmocnienia0.07% na °C
Maksymalny dryft offsetuZakres pomiarowy 2 A: 0.0064% na °C, zakres pomiarowy 10 A: 0.00384% na °C
Przesłuch między kanałami-70 dB
Nieliniowość≤0.5% przy 45 do 65 Hz
Napięcie izolacji między kanałem a magistralą500 V eff
Format wyjściowyINT
Przetężenie termiczne15 x I Nom przez 0.2 s
Monitorowane przetężenie4 x I Nom

Właściwości elektryczne

Izolacja galwanicznaMagistrala izolowana od zasilania I/O oraz wejść i wyjść cyfrowych ; Wejścia i wyjścia cyfrowe izolowane od siebie nawzajem

Warunki pracy

PoziomoOrientacja montażuTak
PionowoOrientacja montażuTak
0 do 2000 mWysokość montażu n.p.m.Bez ograniczeń
>2000 mWysokość montażu n.p.m.Obniżenie temperatury otoczenia o 0.5°C na 100 m
Stopień ochrony wg EN 60529IP20

Warunki otoczenia

PracaTemperatura
Pozioma pozycja montażowaTemperatura-25 do 60°C
Pionowa pozycja montażowaTemperatura-25 do 50°C
DeratingTemperaturaPatrz rozdział "Derating".
PrzechowywanieTemperatura-40 do 85°C
TransportTemperatura-40 do 85°C
PracaWilgotność względnaDo 100%, z kondensacją
PrzechowywanieWilgotność względna5 do 95%, bez kondensacji
TransportWilgotność względna5 do 95%, bez kondensacji

Właściwości mechaniczne

UwagaZamawiać 2x listwa zaciskowa X20TB12 osobno. ; Zamawiać 2x listwa zaciskowa śrubowa TB3102 i 2x listwa zaciskowa śrubowa TB3104 osobno.
Raster87.5 +0.2 mm
