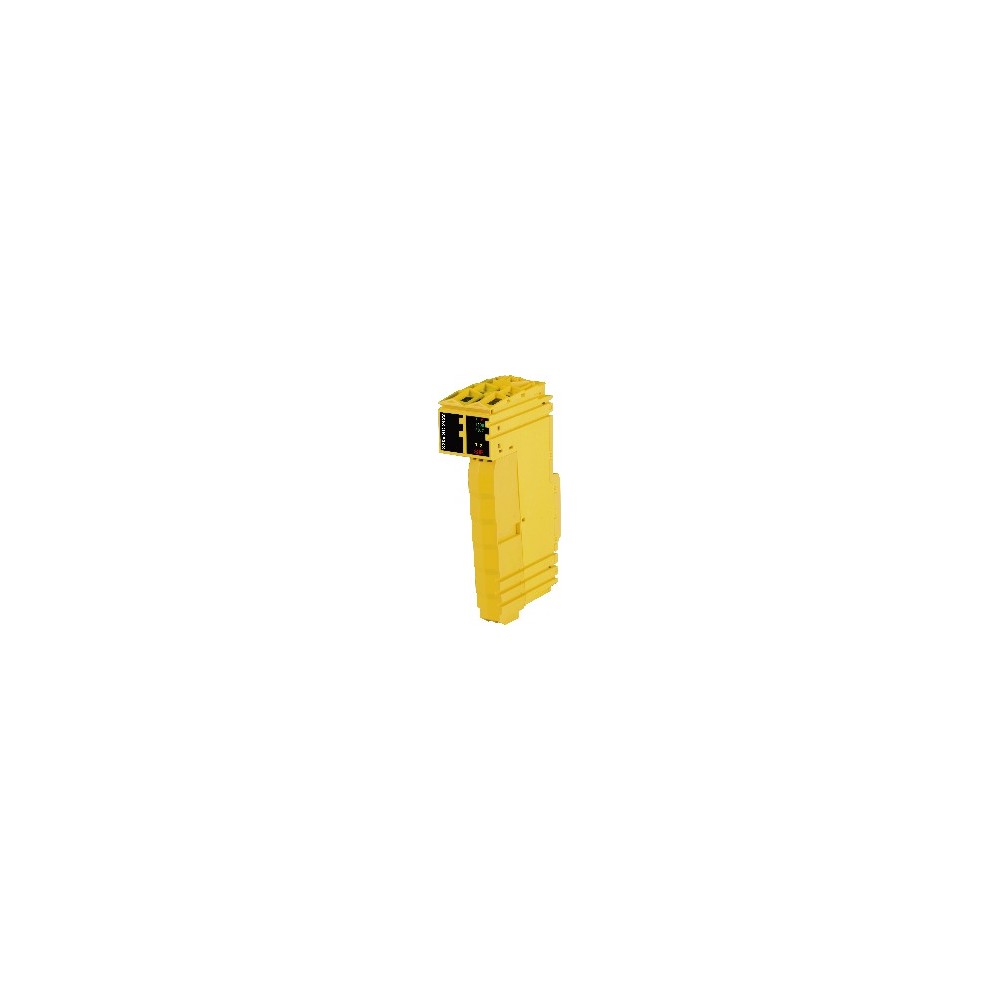

X20cSC2432
Polityka prywatności
Dostawa i płatność
Zasady zwrotu

Polityka prywatności
Dostawa i płatność
Zasady zwrotu

2 bezpieczne wejścia cyfrowe, obwód typu sink
Moduł jest wyposażony w 2 bezpieczne wejścia cyfrowe i 2 bezpieczne wyjścia przekaźnikowe. Jest przeznaczony do pracy przy napięciu znamionowym 24 VDC. Moduł może być używany do odczytu sygnałów cyfrowych oraz bezpotencjałowego sterowania elementami wykonawczymi w aplikacjach związanych z bezpieczeństwem do PL e lub SIL 3. Moduł jest wyposażony w filtry o indywidualnie konfigurowalnym zachowaniu przy włączaniu i wyłączaniu. Moduł generuje również sygnały impulsowe do diagnostyki linii czujników. W module zainstalowano przekaźniki bezpieczeństwa. Wymuszone zestyki sprzężenia zwrotnego są ewaluowane wewnętrznie przez moduł. Bezpieczne cyfrowe kanały wyjściowe zapewniają ochronę przed automatycznym restartem w przypadku wystąpienia błędów sieci. Moduł ten jest przeznaczony do 12-pinowych listew zaciskowych X20.
Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy od wtorku do piątku do godziny 14:00, a w poniedziałki do godziny 13:00 jeżeli towar jest w naszym magazynie lokalnym oznacza wysyłkę towaru jeszcze tego samego dnia!
Darmowa dostawa na terenie Polski od 500 zł
|
Sposób dostawy |
Koszt |
Czas dostawy |
Ubezpieczenie |
Szczegóły |
|---|---|---|---|---|
|
|
od 13,99 zł |
24h |
do 200 zł |
|
|
|
od 14,99 zł |
24h |
do 200 zł |
|
|
|
od 14,99 zł |
24h |
do 200 zł |
Regulamin przewoźnika |
|
(dostawy paletowe) |
od 199 zł |
2-4 dni |
ustalane |
Płatności elektroniczne oraz tradycyjny przelew bankowy
![]()
Na razie nie dodano żadnej opinii.
| Praca/błąd modułuDiagnostyka | Tak, za pomocą wskaźnika LED i oprogramowania |
|---|---|
| WyjściaDiagnostyka | Tak, za pomocą wskaźnika LED i oprogramowania |
| WejściaDiagnostyka | Tak, za pomocą wskaźnika LED i oprogramowania |
| ZakresTryb blackout | Moduł |
| FunkcjaTryb blackout | Funkcjonalność modułu |
| Tryb autonomicznyTryb blackout | Nie |
| MagistralaPobór mocy | 0.26 W |
| Wewnętrzne I/OPobór mocy | 1.15 W |
| Wyjścia przekaźnikoweDodatkowa strata mocy spowodowana przez elementy wykonawcze (rezystancyjne) [W] | 1.44 |
| Wyjścia impulsoweDodatkowa strata mocy spowodowana przez elementy wykonawcze (rezystancyjne) [W] | 0.1 |
| Kanał - magistralaIzolacja galwaniczna | Tak |
| Kanał - kanałIzolacja galwaniczna | Tak |
| PrzekaźnikiCertyfikaty | |
| EN 50155Certyfikaty | Tak |
| EN 61810-3Certyfikaty | Tak |
| CECertyfikaty | Tak |
| UKCACertyfikaty | Tak |
| CRA (Cyber Resilience Act)Certyfikaty | W przygotowaniu |
| Bezpieczeństwo funkcjonalneCertyfikaty | cULus FSPC E361559 ; Systemy energetyczne i przemysłowe ; Certyfikowany pod kątem bezpieczeństwa funkcjonalnego ; ANSI UL 1998:2013 |
| Bezpieczeństwo funkcjonalneCertyfikaty | IEC 61508:2010, SIL 3 ; EN 62061:2005/A2:2015, SIL 3 ; EN ISO 13849-1:2015, Kat. 4 / PL e ; IEC 61511:2004, SIL 3 |
| Bezpieczeństwo funkcjonalneCertyfikaty | EN 50156-1:2004 |
| ATEXCertyfikaty | Zone 2, II 3G Ex nA nC IIA T5 Gc ; IP20, Ta (patrz instrukcja obsługi X20) ; FTZÚ 09 ATEX 0083X |
| ULCertyfikaty | cULus E115267 ; Przemysłowe urządzenia sterujące |
| HazLocCertyfikaty | cCSAus 244665 ; Urządzenia do sterowania procesami ; do stref zagrożonych wybuchem ; Class I, Division 2, Groups ABCD, T5 |
| DNVCertyfikaty | Temperatura: A (0 do 45°C) ; Wilgotność: B (do 100%) ; Wibracje: A (0.7 g) ; EMC: B (mostek i otwarty pokład) |
| LRCertyfikaty | ENV1 |
| KRCertyfikaty | Tak |
| ABSCertyfikaty | Tak |
| BVCertyfikaty | EC21B ; Temperatura: 5 - 45°C ; Wibracje: 0.7 g ; EMC: Mostek i otwarty pokład |
| Kod ID B&R | 0xDD5D |
| Wskaźniki stanu | Funkcja I/O na kanał, stan pracy, status modułu |
| Uwaga | Patrz sekcja "Charakterystyka bezpieczeństwa". |
|---|
| Napięcie znamionowe | 24 VDC |
|---|---|
| Zakres napięcia | 24 VDC -15% / +20% |
| Zintegrowana funkcja ochronna | Zabezpieczenie przed zamianą biegunów |
| SprzętFiltr wejściowy | ≤150 μs |
|---|---|
| OprogramowanieFiltr wejściowy | Konfigurowalne w zakresie od 0 do 500 ms |
| NiskiPróg przełączania | <5 VDC |
| WysokiPróg przełączania | >15 VDC |
| Ilość | 2 |
| Wariant | Typ A |
| Napięcie znamionowe | 24 VDC |
| Charakterystyka wejść wg EN 61131-2 | Typ 1 |
| Obwód wejściowy | Sink |
| Napięcie wejściowe | 24 VDC -15% / +20% |
| Prąd wejściowy przy 24 VDC | Min. 2 mA do maks. 4.59 mA |
| Rezystancja wejściowa | Min. 5.23 kΩ |
| Czas wykrywania błędu | 100 ms |
| Napięcie izolacji między kanałem a magistralą | 500 V eff |
| Długość przewodu między źródłem sygnału (wyjściem impulsowym lub sygnałem zewnętrznym) a wejściem | Maks. 60 m z przewodem nieekranowanym ; Maks. 400 m z przewodem ekranowanym |
| 0 → 1Opóźnienie przełączania | <50 ms |
|---|---|
| 1 → 0Opóźnienie przełączania | <50 ms |
| AC1Maks. zdolność łączeniowa | 48 VAC / 6 A |
| AC15Maks. zdolność łączeniowa | 48 VAC / 3 A |
| DC1Maks. zdolność łączeniowa | 24 VDC / 6 A |
| DC13Maks. zdolność łączeniowa | 24 VDC / 5 A / 0.1 Hz |
| UL 508Maks. zdolność łączeniowa | B300 / R300 |
| Ilość | 2 |
| Wariant | Przekaźnik / zestyk zwierny, wewnętrzne sterowanie high-side i low-side |
| Znamionowy prąd wyjściowy | 5 mA do 6 A |
| Stan diagnostyczny | Położenie zestyku określane przez styki o wymuszonym przełączaniu |
| Maks. częstotliwość przełączania | Patrz rozdział "Zachowanie prądu załączania dla kanałów wyjściowych". |
| Napięcie izolacji między kanałem a magistralą | Bezpieczne odłączenie 300 VAC wg EN 50178 |
| Napięcie izolacji między kanałami | 48 VAC |
| Rezystancja zestyku (bez bloku zacisków) | 20 mΩ |
| Żywotność styków | Patrz „Żywotność zestyków”. |
| Zabezpieczenie przeciwzwarciowe/przeciążeniowe | Zewnętrzny bezpiecznik 6 A gL/gG (topikowy), wyłącznik nadprądowy charakterystyka C 1.6 A |
| Zakres napięcia przełączania | 5 do 24 VDC, 5 do 48 VAC |
| Napięcie cewki | 24 VDC -15% / +20% |
| Odporność na zwarcie | Tak, 1000 A (z określonym zabezpieczeniem zwarciowym/przeciążeniowym) |
| Maks. prąd załączania | 30 A przez 20 ms |
| Kategoria przepięciowa wg EN 60664-1 | II |
| Ilość | 2 |
|---|---|
| Wariant | Push-Pull |
| Znamionowy prąd wyjściowy | 50 mA |
| Zabezpieczenie wyjścia | Wyłączenie pojedynczych kanałów w przypadku przeciążenia lub zwarcia |
| Szczytowy prąd zwarciowy | 25 A przez 5 ms |
| Prąd zwarciowy | 1.4 A eff |
| Prąd upływu przy wyłączonym wyjściu | 0.1 mA |
| R DS(on) | 20 Ω |
| Napięcie przełączania | Zasilanie I/O minus spadek napięcia spowodowany R DS(on) |
| Całkowity prąd znamionowy | 100 mA |
| PoziomoOrientacja montażu | Tak |
|---|---|
| PionowoOrientacja montażu | Tak |
| Wysokość montażu n.p.m. | 0 do 2000 m, bez ograniczeń |
| Stopień ochrony wg EN 60529 | IP20 |
| PracaTemperatura | |
|---|---|
| Pozioma pozycja montażowaTemperatura | -25 do 60°C |
| Pionowa pozycja montażowaTemperatura | -25 do 50°C |
| DeratingTemperatura | Patrz rozdział "Derating". |
| Temperatura początkowaTemperatura | Tak, -25°C |
| PrzechowywanieTemperatura | -40 do 85°C |
| TransportTemperatura | -40 do 85°C |
| PracaWilgotność względna | Do 100%, z kondensacją |
| PrzechowywanieWilgotność względna | 5 do 95%, bez kondensacji |
| TransportWilgotność względna | 5 do 95%, bez kondensacji |
| Uwaga | Zamówić oddzielnie 1x blok zaciskowy z kodowaniem bezpieczeństwa. ; Zamówić oddzielnie 1x moduł magistrali z kodowaniem bezpieczeństwa. |
|---|---|
| Raster | 25 +0.2 mm |
