X20DO6325

X20DO6325

0 Opinia(e)
B&R
X20DO6325
Brak w magazynie
1 632,21 zł brutto
1 327,00 zł netto
Dostawa w ciągu 5-30 dni
Ilość

Na zamówienie
Dodaj do porównania
Dodaj do ulubionych


Polityka prywatności



Dostawa i płatność



Zasady zwrotu

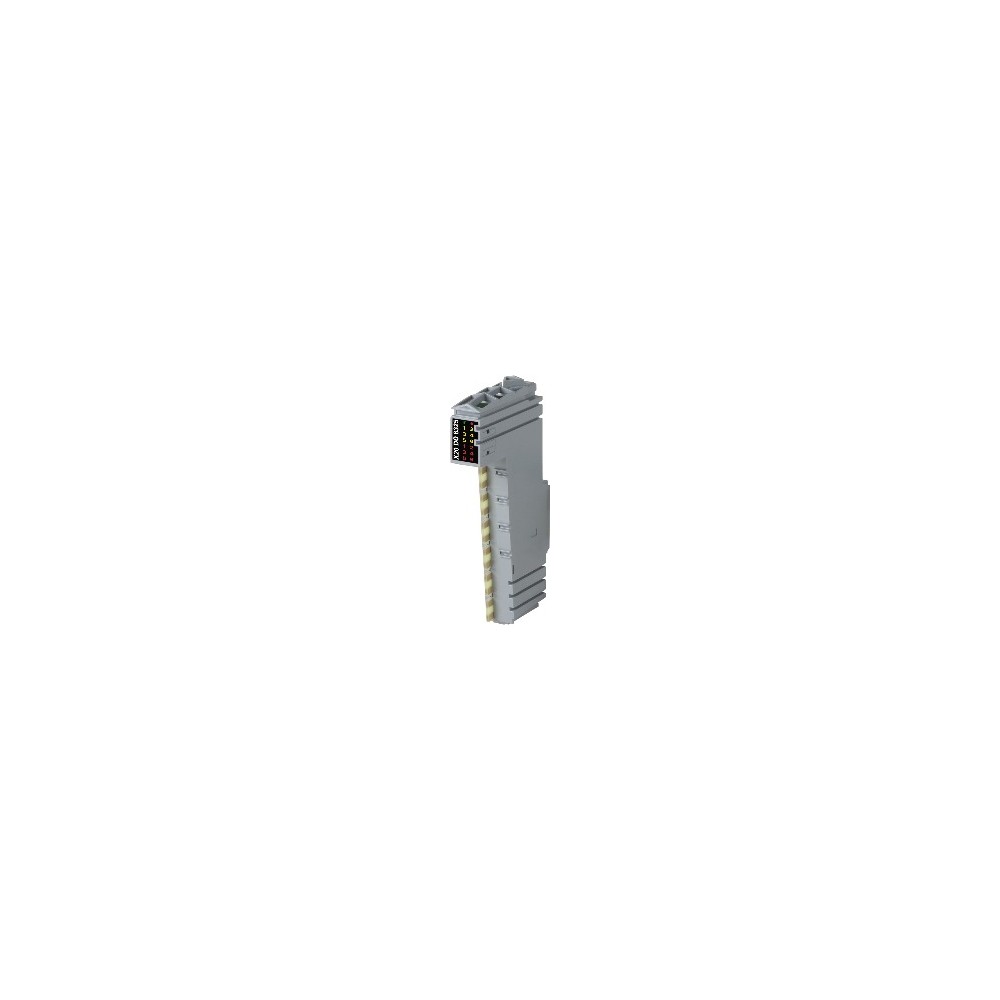

6 wyjść cyfrowych

  • Połączenie typu source
  • Połączenia 2-przewodowe
  • GND do zasilania sygnałowego
  • Zintegrowane zabezpieczenie wyjść
  • Połączenie 1-przewodowe z 6-pinową listwą zaciskową
  • Funkcje diagnostyczne (przerwa w obwodzie, zwarcie i przeciążenie/nadmierna temperatura)
  • Tryb OSP

Moduł jest wyposażony w sześć wyjść w połączeniu 1- lub 2-przewodowym z funkcjami diagnostycznymi. Do uniwersalnego okablowania 1-przewodowego można użyć 6-pinowej listwy zaciskowej X20. Okablowanie 2-przewodowe można zrealizować za pomocą 12-pinowej listwy zaciskowej. Wyjścia modułu są zaprojektowane do połączeń typu source.

: X20DO6325
Brak w magazynie

Specyficzne kody

MPN
X20DO6325

Wysyłka w dniu zamówienia

Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy od wtorku do piątku do godziny 14:00, a w poniedziałki do godziny 13:00 jeżeli towar jest w naszym magazynie lokalnym oznacza wysyłkę towaru jeszcze tego samego dnia!



Darmowa dostawa na terenie Polski od 500 zł



Wysyłka na terenie Polski

Sposób dostawy

Koszt

Czas dostawy

Ubezpieczenie

Szczegóły

InPost - Paczkomaty 24

InPost Paczkomat 24/7

od 13,99 zł

24h

do 200 zł

Regulamin przewoźnika

InPost - Kurier

Inpost Kurier

od 14,99 zł

24h

do 200 zł

Regulamin przewoźnika

Kurier STANDARD

Kurier STANDARD

od 14,99 zł

24h

do 200 zł

 Regulamin przewoźnika

Kurier PALETA

Kurier PALETA
(dostawy paletowe)

od 199 zł

2-4 dni

ustalane
indywidualnie

Regulamin przewoźnika



Formy płatności

Płatności elektroniczne oraz tradycyjny przelew bankowy

Formy płatności

Opinie

Na razie nie dodano żadnej opinii.

Napisz swoją opinię

X20DO6325

Napisz swoją opinię

Informacje ogólne

Praca/błąd modułuDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
Wyjścia statusoweDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
Wyjścia diagnostyczneDiagnostykaTak, za pomocą wskaźnika LED i oprogramowania
MagistralaPobór mocy0.15 W
Wewnętrzne I/OPobór mocy0.4 W
CECertyfikatyTak
UKCACertyfikatyTak
CRA (Cyber Resilience Act)CertyfikatyW przygotowaniu
ATEXCertyfikatyZone 2, II 3G Ex nA nC IIA T5 Gc ; IP20, Ta (patrz instrukcja obsługi X20) ; FTZÚ 09 ATEX 0083X
ULCertyfikatycULus E115267 ; Przemysłowe urządzenia sterujące
HazLocCertyfikatycCSAus 244665 ; Urządzenia do sterowania procesami ; do stref zagrożonych wybuchem ; Class I, Division 2, Groups ABCD, T5
DNVCertyfikatyTemperatura: B (0 do 55°C) ; Wilgotność: B (do 100%) ; Wibracje: B (4 g) ; EMC: B (mostek i otwarty pokład)
CCSCertyfikatyTak
LRCertyfikatyENV1
KRCertyfikatyTak
ABSCertyfikatyTak
BVCertyfikatyEC33B ; Temperatura: 5 - 55°C ; Wibracje: 4 g ; EMC: Mostek i otwarty pokład
Kod ID B&R0xE284
Wskaźniki stanuFunkcja I/O na kanał, diagnostyka na kanał, stan roboczy, status modułu
Dodatkowa strata mocy spowodowana przez elementy wykonawcze (rezystancyjne) [W]0.225

Wyjścia cyfrowe

Przerwa w obwodzieStan diagnostycznyPrzy <1 mA (typ.), wykrywane gdy wyjście WYŁ., opóźnienie ok. 10 ms
Zwarcie do 24 VDCStan diagnostycznyWykrywane gdy wyjście WYŁ., opóźnienie ok. 10 ms
Zwarcie do GNDStan diagnostycznyWykrywane gdy wyjście WŁ., opóźnienie ok. 10 ms
Przeciążenie/nadmierna temperaturaStan diagnostycznyWykrywane gdy wyjście WŁ., opóźnienie ok. 10 ms
0 → 1Opóźnienie przełączania<100 μs
1 → 0Opóźnienie przełączania<300 μs
Obciążenie rezystancyjneCzęstotliwość przełączaniaMaks. 2000 Hz
Obciążenie indukcyjneCzęstotliwość przełączaniaPatrz sekcja "Przełączanie obciążeń indukcyjnych".
WariantFET źródłowy (current-sourcing)
Napięcie znamionowe24 VDC
Napięcie przełączania24 VDC -15% / +20%
Znamionowy prąd wyjściowy0.5 A
Całkowity prąd znamionowy3 A
Typ połączeniaPołączenia 1- lub 2-przewodowe
Obwód wyjściowySource (źródło)
Zabezpieczenie wyjściaWyłączenie termiczne w przypadku przetężenia lub zwarcia (patrz wartość "Szczytowy prąd zwarciowy") ; Wewnętrzna dioda gasząca do przełączania obciążeń indukcyjnych (patrz sekcja "Przełączanie obciążeń indukcyjnych")
Prąd upływu przy wyłączonym wyjściu<160 μA
R DS(on)150 mΩ
Szczytowy prąd zwarciowy<40 A
Załączenie w przypadku wyłączenia przeciążeniowego lub zwarciowegoZależy od temperatury modułu
Napięcie hamowania przy wyłączaniu obciążeń indukcyjnych45 do 52 VDC
Napięcie izolacji między kanałem a magistralą510 V eff

Właściwości elektryczne

Izolacja galwanicznaKanał odizolowany od magistrali ; Kanał nieodizolowany od kanału i zasilania I/O

Warunki pracy

PoziomoOrientacja montażuTak
PionowoOrientacja montażuTak
0 do 2000 mWysokość montażu n.p.m.Bez ograniczeń
>2000 mWysokość montażu n.p.m.Obniżenie temperatury otoczenia o 0.5°C na 100 m
Stopień ochrony wg EN 60529IP20

Warunki otoczenia

PracaTemperatura
Pozioma pozycja montażowaTemperatura-25 do 60°C
Pionowa pozycja montażowaTemperatura-25 do 50°C
DeratingTemperatura-
PrzechowywanieTemperatura-40 do 85°C
TransportTemperatura-40 do 85°C
PracaWilgotność względna5 do 95%, bez kondensacji
PrzechowywanieWilgotność względna5 do 95%, bez kondensacji
TransportWilgotność względna5 do 95%, bez kondensacji

Właściwości mechaniczne

UwagaZamawiać oddzielnie 1x blok zaciskowy X20TB06 lub X20TB12. ; Zamawiać oddzielnie 1x moduł magistrali X20BM11.
Raster12.5 +0.2 mm
