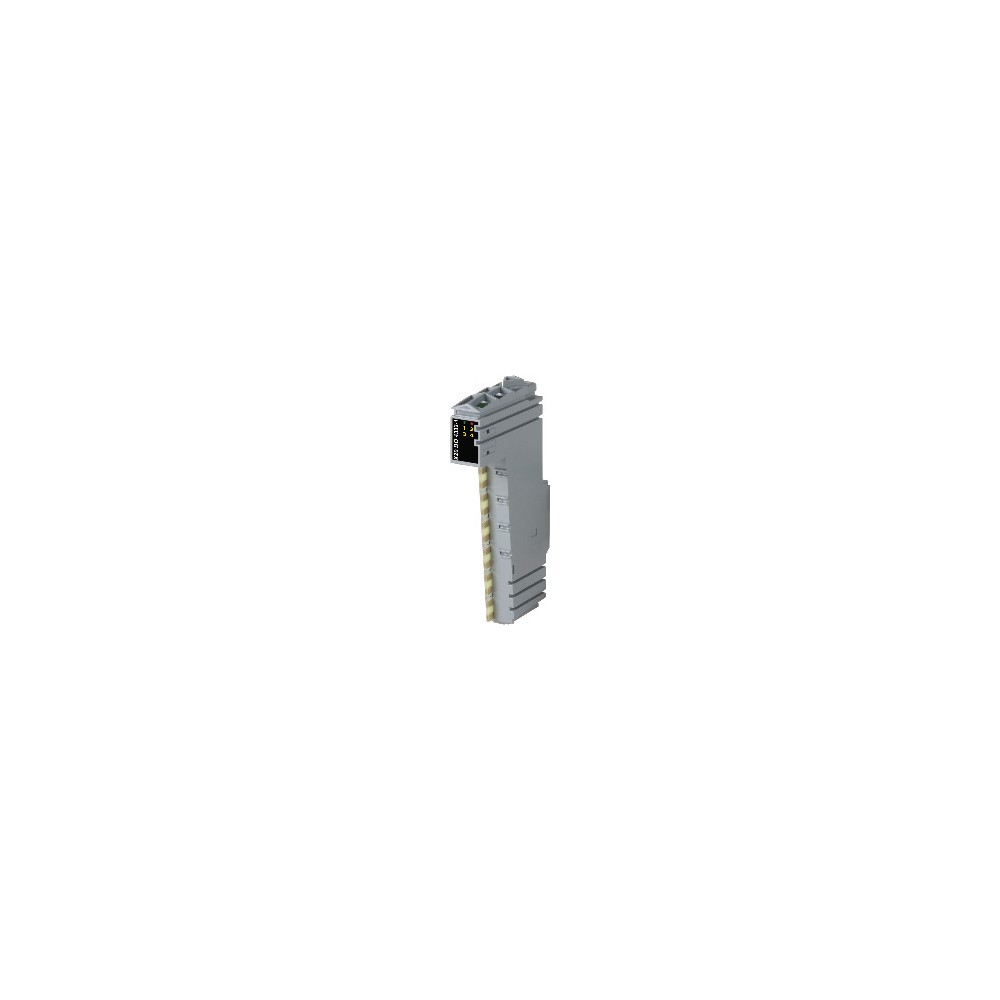

X20DO4332-1
Polityka prywatności
Dostawa i płatność
Zasady zwrotu

Polityka prywatności
Dostawa i płatność
Zasady zwrotu

4 wyjścia cyfrowe 2 A
Moduł jest wyposażony w 4 wyjścia z połączeniami 3-przewodowymi oraz 24 VDC i GND do zasilania elementów wykonawczych. Wyjścia są zaprojektowane dla obwodu source. Znamionowy prąd wyjściowy wynosi 2 A.
Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy od wtorku do piątku do godziny 14:00, a w poniedziałki do godziny 13:00 jeżeli towar jest w naszym magazynie lokalnym oznacza wysyłkę towaru jeszcze tego samego dnia!
Darmowa dostawa na terenie Polski od 500 zł
|
Sposób dostawy |
Koszt |
Czas dostawy |
Ubezpieczenie |
Szczegóły |
|---|---|---|---|---|
|
|
od 13,99 zł |
24h |
do 200 zł |
|
|
|
od 14,99 zł |
24h |
do 200 zł |
|
|
|
od 14,99 zł |
24h |
do 200 zł |
Regulamin przewoźnika |
|
(dostawy paletowe) |
od 199 zł |
2-4 dni |
ustalane |
Płatności elektroniczne oraz tradycyjny przelew bankowy
![]()
Na razie nie dodano żadnej opinii.
| Praca/błąd modułuDiagnostyka | Tak, za pomocą wskaźnika LED i oprogramowania |
|---|---|
| WyjściaDiagnostyka | Tak, za pomocą wskaźnika LED i oprogramowania (stan błędu wyjścia) |
| MagistralaPobór mocy | 0.1 W (Rev. <D0: 0.16 W) |
| Wewnętrzne I/OPobór mocy | 0.49 W |
| CECertyfikaty | Tak |
| UKCACertyfikaty | Tak |
| CRA (Cyber Resilience Act)Certyfikaty | W przygotowaniu |
| DNVCertyfikaty | Temperatura: B (0 do 55°C) ; Wilgotność: B (do 100%) ; Wibracje: B (4 g) ; EMC: B (mostek i otwarty pokład) |
| CCSCertyfikaty | Tak |
| LRCertyfikaty | ENV1 |
| KRCertyfikaty | Tak |
| ABSCertyfikaty | Tak |
| BVCertyfikaty | EC33B ; Temperatura: 5 - 55°C ; Wibracje: 4 g ; EMC: Mostek i otwarty pokład |
| Kod ID B&R | 0xF5F9 |
| Wskaźniki stanu | Funkcja I/O na kanał, stan pracy, status modułu |
| Dodatkowa strata mocy spowodowana przez elementy wykonawcze (rezystancyjne) [W] | +1 (Rev. <D0: +1.6) |
| 0 → 1Opóźnienie przełączania | <300 µs |
|---|---|
| 1 → 0Opóźnienie przełączania | <300 µs |
| Obciążenie rezystancyjneCzęstotliwość przełączania | Maks. 500 Hz |
| Wariant | FET źródłowy (current-sourcing) |
| Napięcie znamionowe | 24 VDC |
| Napięcie przełączania | 24 VDC -15% / +20% |
| Znamionowy prąd wyjściowy | 2 A |
| Całkowity prąd znamionowy | 8 A |
| Typ połączenia | Połączenia 3-przewodowe |
| Obwód wyjściowy | Source (źródło) |
| Zabezpieczenie wyjścia | Wyłączenie termiczne w przypadku przetężenia lub zwarcia (patrz wartość "Szczytowy prąd zwarciowy") ; Wewnętrzna dioda gasząca do przełączania obciążeń indukcyjnych |
| Zasilanie elementów wykonawczych | Łącznie 0.5 A dla niezależnego od wyjść zasilania elementów wykonawczych |
| Stan diagnostyczny | Monitorowanie wyjścia z opóźnieniem 10 ms |
| Prąd upływu przy wyłączonym wyjściu | 5 µA |
| R DS(on) | 60 mΩ (Rev. <D0: 100 mΩ) |
| Szczytowy prąd zwarciowy | <4 A |
| Załączenie w przypadku wyłączenia przeciążeniowego lub zwarciowego | Ok. 10 ms (zależy od temperatury modułu) |
| Napięcie hamowania przy wyłączaniu obciążeń indukcyjnych | 0.6 V |
| Napięcie izolacji między kanałem a magistralą | 500 V eff |
| Funkcje dodatkowe | Wyjścia można łączyć równolegle w celu zwiększenia prądu wyjściowego. |
| Ilość | 4 |
|---|---|
| Napięcie znamionowe | 24 VDC |
| Prąd znamionowy | 2 A |
| Częstotliwość PWM | 15.25 do 1000 Hz |
| Zabezpieczenie wyjścia | Wyłączenie termiczne w przypadku przetężenia lub zwarcia (patrz wartość "Szczytowy prąd zwarciowy") ; Wewnętrzna dioda gasząca do przełączania obciążeń indukcyjnych |
| Wariant | FET źródłowy (current-sourcing) |
| Konfigurowalny dither | 0 do 250 Hz, 1 do 25% czasu trwania okresu |
| Rozdzielczość czasu trwania okresu | 1000 do 65535 µs w krokach co 1 µs |
| Napięcie izolacji między kanałem a magistralą | 500 V eff |
| Zasilanie elementów wykonawczychPobór mocy | Maks. 12 W |
|---|---|
| Napięcie | Zasilanie modułu minus spadek napięcia dla zabezpieczenia przeciwzwarciowego |
| Spadek napięcia dla zabezpieczenia zwarciowego przy 500 mA | Maks. 2 V |
| Odporność na zwarcie | Tak |
| Izolacja galwaniczna | Kanał odizolowany od magistrali ; Kanał nieodizolowany od kanału i zasilania I/O |
|---|
| PoziomoOrientacja montażu | Tak |
|---|---|
| PionowoOrientacja montażu | Tak |
| 0 do 2000 mWysokość montażu n.p.m. | Bez ograniczeń |
| >2000 mWysokość montażu n.p.m. | Obniżenie temperatury otoczenia o 0.5°C na 100 m |
| Stopień ochrony wg EN 60529 | IP20 |
| PracaTemperatura | |
|---|---|
| Pozioma pozycja montażowaTemperatura | -25 do 60°C |
| Pionowa pozycja montażowaTemperatura | -25 do 50°C |
| DeratingTemperatura | Patrz rozdział "Derating". |
| PrzechowywanieTemperatura | -40 do 85°C |
| TransportTemperatura | -40 do 85°C |
| PracaWilgotność względna | 5 do 95%, bez kondensacji |
| PrzechowywanieWilgotność względna | 5 do 95%, bez kondensacji |
| TransportWilgotność względna | 5 do 95%, bez kondensacji |
| Uwaga | Zamówić 1x listwa zaciskowa X20TB12 osobno. ; Zamówić 1x moduł magistrali X20BM11 osobno. |
|---|---|
| Raster | 12.5 +0.2 mm |
