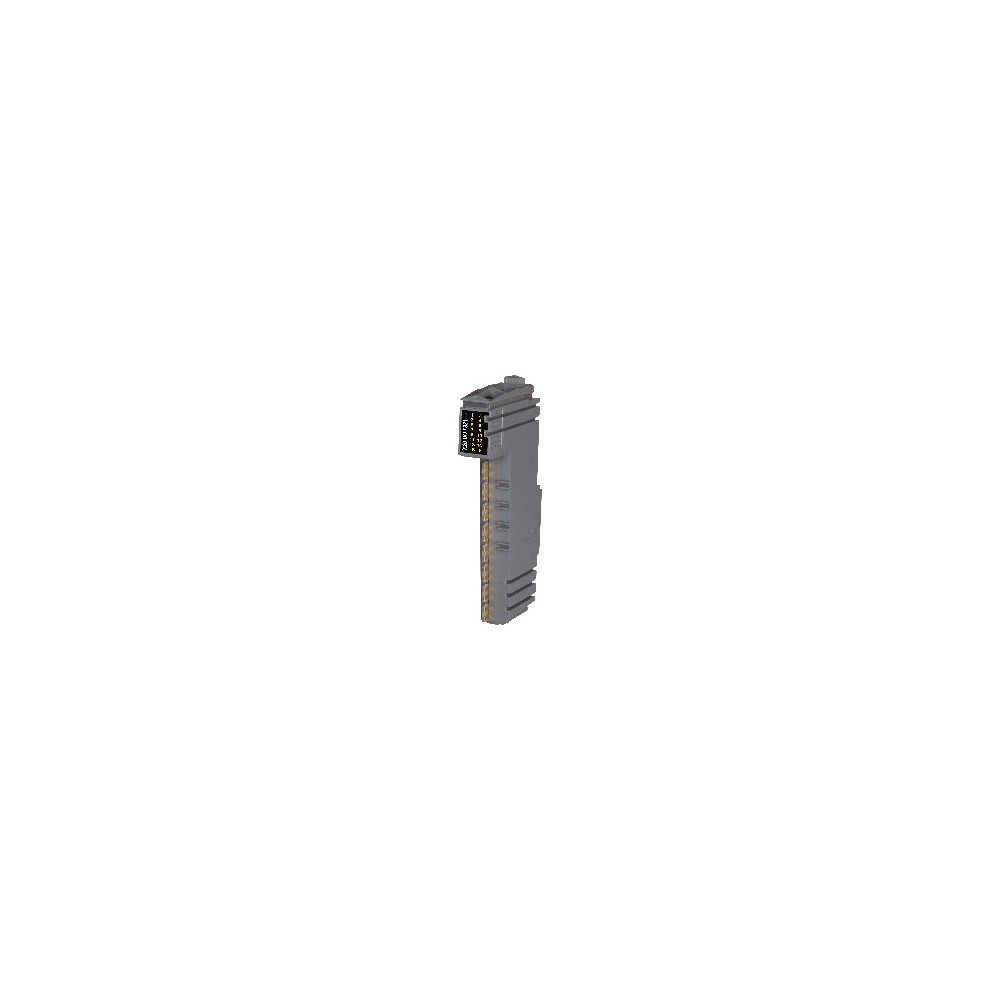

X20DOF321
Polityka prywatności
Dostawa i płatność
Zasady zwrotu

Polityka prywatności
Dostawa i płatność
Zasady zwrotu

16 wyjść cyfrowych
Moduł jest wyposażony w 16 wyjść dla połączeń 1-przewodowych. Moduł jest zaprojektowany dla wyjściowego układu typu sink.
Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy od wtorku do piątku do godziny 14:00, a w poniedziałki do godziny 13:00 jeżeli towar jest w naszym magazynie lokalnym oznacza wysyłkę towaru jeszcze tego samego dnia!
Darmowa dostawa na terenie Polski od 500 zł
|
Sposób dostawy |
Koszt |
Czas dostawy |
Ubezpieczenie |
Szczegóły |
|---|---|---|---|---|
|
|
od 13,99 zł |
24h |
do 200 zł |
|
|
|
od 14,99 zł |
24h |
do 200 zł |
|
|
|
od 14,99 zł |
24h |
do 200 zł |
Regulamin przewoźnika |
|
(dostawy paletowe) |
od 199 zł |
2-4 dni |
ustalane |
Płatności elektroniczne oraz tradycyjny przelew bankowy
![]()
Na razie nie dodano żadnej opinii.
| Praca/błąd modułuDiagnostyka | Tak, za pomocą wskaźnika LED i oprogramowania |
|---|---|
| WyjściaDiagnostyka | Tak, za pomocą wskaźnika LED i oprogramowania (stan błędu wyjścia) |
| MagistralaPobór mocy | 0.25 W (Rev. C0: 0.29 W) |
| Wewnętrzne I/OPobór mocy | 0.4 W |
| CECertyfikaty | Tak |
| UKCACertyfikaty | Tak |
| CRA (Cyber Resilience Act)Certyfikaty | W przygotowaniu |
| ULCertyfikaty | cULus E115267 ; Przemysłowe urządzenia sterujące |
| Kod ID B&R | 0x292A |
| Wskaźniki stanu | Funkcja I/O na kanał, stan pracy, status modułu |
| Dodatkowa strata mocy spowodowana przez elementy wykonawcze (rezystancyjne) [W] | +0.48 |
| 0 → 1Opóźnienie przełączania | <300 µs |
|---|---|
| 1 → 0Opóźnienie przełączania | <300 µs |
| Obciążenie rezystancyjneCzęstotliwość przełączania | Maks. 500 Hz |
| Obciążenie indukcyjneCzęstotliwość przełączania | Patrz sekcja "Przełączanie obciążeń indukcyjnych". |
| Wykonanie | FET ze spływem prądu |
| Napięcie znamionowe | 24 VDC |
| Napięcie przełączania | 24 VDC -15% / +20% |
| Znamionowy prąd wyjściowy | 0.5 A |
| Całkowity prąd znamionowy | 8 A |
| Typ połączenia | Połączenia 1-przewodowe |
| Obwód wyjściowy | Sink |
| Zabezpieczenie wyjścia | Wyłączenie termiczne w przypadku przetężenia lub zwarcia (patrz wartość "Szczytowy prąd zwarciowy") ; Wewnętrzna dioda gasząca do przełączania obciążeń indukcyjnych (patrz sekcja "Przełączanie obciążeń indukcyjnych") |
| Stan diagnostyczny | Monitorowanie wyjścia z opóźnieniem 10 ms |
| Prąd upływu przy wyłączonym wyjściu | 75 µA |
| R DS(on) | 120 mΩ |
| Szczytowy prąd zwarciowy | <7 A |
| Załączenie w przypadku wyłączenia przeciążeniowego lub zwarciowego | Ok. 10 ms (zależy od temperatury modułu) |
| Napięcie hamowania przy wyłączaniu obciążeń indukcyjnych | Typ. 50 VDC |
| Napięcie izolacji między kanałem a magistralą | 500 V eff |
| Izolacja galwaniczna | Kanał odizolowany od magistrali ; Kanał nieodizolowany od kanału i zasilania I/O |
|---|
| PoziomoOrientacja montażu | Tak |
|---|---|
| PionowoOrientacja montażu | Tak |
| 0 do 2000 mWysokość montażu n.p.m. | Bez ograniczeń |
| >2000 mWysokość montażu n.p.m. | Obniżenie temperatury otoczenia o 0.5°C na 100 m |
| Stopień ochrony wg EN 60529 | IP20 |
| PracaTemperatura | |
|---|---|
| Pozioma pozycja montażowaTemperatura | -25 do 60°C |
| Pionowa pozycja montażowaTemperatura | -25 do 50°C |
| DeratingTemperatura | Patrz rozdział "Derating". |
| PrzechowywanieTemperatura | -40 do 85°C |
| TransportTemperatura | -40 do 85°C |
| PracaWilgotność względna | 5 do 95%, bez kondensacji |
| PrzechowywanieWilgotność względna | 5 do 95%, bez kondensacji |
| TransportWilgotność względna | 5 do 95%, bez kondensacji |
| Uwaga | Zamawiać 1x listwę zaciskową X20TB1F osobno. ; Zamawiać 1x moduł magistrali X20BM11 osobno. |
|---|---|
| Raster | 12.5 +0.2 mm |
