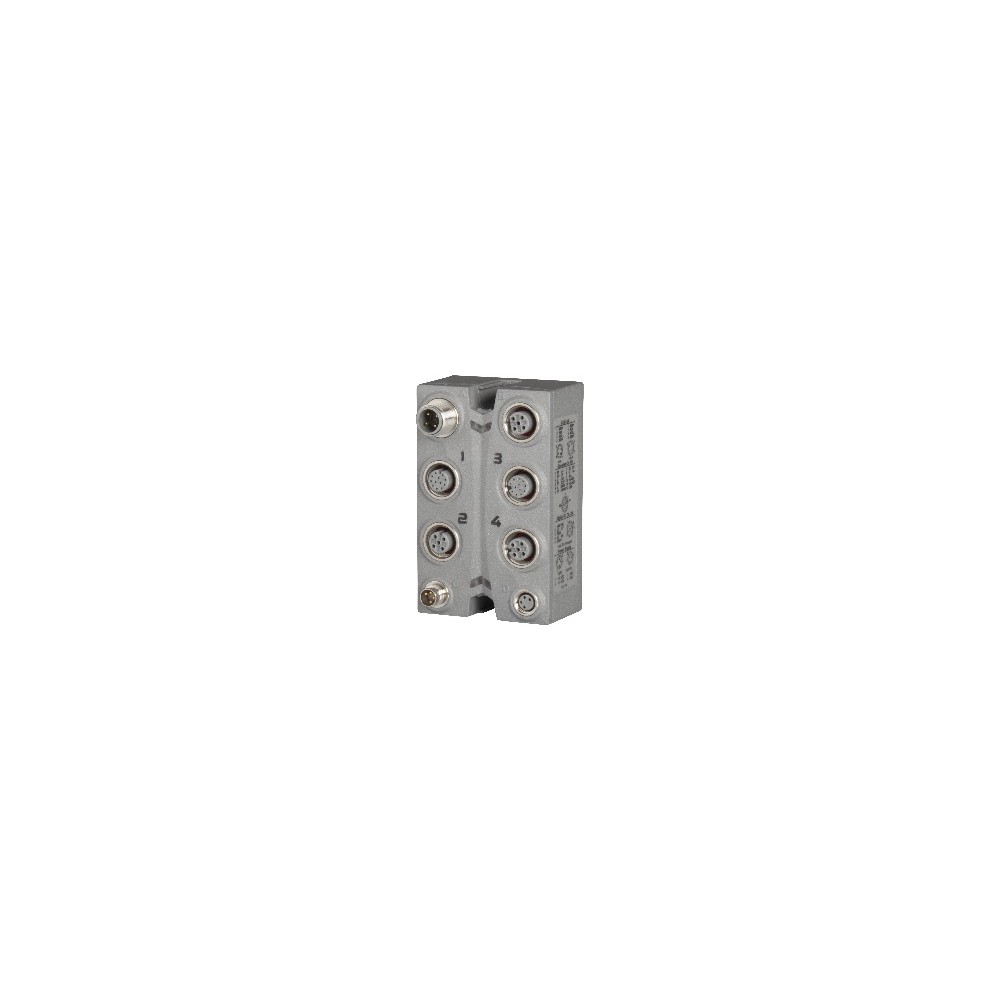

2 wejścia enkodera inkrementalnego lub SSI 5 V
Możliwości tego cyfrowego modułu licznika są niemal nieograniczone. Złącza 1 i 3 to 12-pinowe złącza M12. Do każdego z nich można podłączyć 1 enkoder inkrementalny lub enkoder SSI z sygnałami różnicowymi 5 V. Ponadto na tym samym wyjściu dostępne są 2 kanały cyfrowe, które po skonfigurowaniu jako wejścia mogą być używane z enkoderami inkrementalnymi z wyjściami statusu (np. alarmy). Po skonfigurowaniu jako wyjścia pełnią one funkcję ustawiania wartości początkowej (preset) i przełączania kierunku zliczania, na przykład przy współpracy z enkoderami SSI. Kolejne 2 gniazda i 2 dodatkowe konfigurowalne kanały cyfrowe są dostępne na złączach żeńskich 2 i 4. Wejścia mogą być używane jako przełączniki zatrzasku (latch), bramkowania (gate) lub zezwolenia na bazowanie (home enable), natomiast wyjścia mogą pełnić na przykład funkcję wyjść komparatora.
Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy od wtorku do piątku do godziny 14:00, a w poniedziałki do godziny 13:00 jeżeli towar jest w naszym magazynie lokalnym oznacza wysyłkę towaru jeszcze tego samego dnia!
Darmowa dostawa na terenie Polski od 500 zł
|
Sposób dostawy |
Koszt |
Czas dostawy |
Ubezpieczenie |
Szczegóły |
|---|---|---|---|---|
|
|
od 13,99 zł |
24h |
do 200 zł |
|
|
|
od 14,99 zł |
24h |
do 200 zł |
|
|
|
od 14,99 zł |
24h |
do 200 zł |
Regulamin przewoźnika |
|
(dostawy paletowe) |
od 199 zł |
2-4 dni |
ustalane |
Płatności elektroniczne oraz tradycyjny przelew bankowy
![]()
Na razie nie dodano żadnej opinii.
| WyjściaDiagnostyka | Tak, za pomocą wskaźnika LED i oprogramowania |
|---|---|
| Zasilanie I/ODiagnostyka | Tak, za pomocą wskaźnika LED i oprogramowania |
| X2X LinkTyp połączenia | M12, kodowanie B |
| Wejścia/wyjściaTyp połączenia | 2x M12, 5-pinowe, kodowanie A |
| Enkoder SSI/ABRTyp połączenia | 2x M12, 12-pinowe, kodowanie A |
| Zasilanie I/OTyp połączenia | M8, 4-pinowe |
| Wewnętrzne I/OPobór mocy | 2.8 W |
| Zasilanie X2X LinkPobór mocy | 0.75 W |
| CECertyfikaty | Tak |
| UKCACertyfikaty | Tak |
| CRA (Cyber Resilience Act)Certyfikaty | W przygotowaniu |
| ATEXCertyfikaty | Zone 2, II 3G Ex nA IIA T5 Gc ; IP67, Ta = 0 - maks. 60°C ; TÜV 05 ATEX 7201X |
| ULCertyfikaty | cULus E115267 ; Przemysłowe urządzenia sterujące |
| HazLocCertyfikaty | cCSAus 244665 ; Urządzenia do sterowania procesami ; do stref zagrożonych wybuchem ; Class I, Division 2, Groups ABCD, T5 |
| KCCertyfikaty | Tak |
| Napięcie izolacji między enkoderem a magistralą | 500 V eff |
| Kod ID B&R | 0x18D0 |
| Zasilanie czujników/elementów wykonawczych | Prąd sumaryczny 0.5 A |
| Wskaźniki stanu | Funkcja I/O na kanał, napięcie zasilania, funkcja magistrali |
| Zasilanie czujników/elementów wykonawczychPobór mocy | Maks. 12 W |
|---|---|
| Napięcie znamionowe | 24 VDC |
| Zakres napięcia | 18 do 30 VDC |
| Zintegrowana funkcja ochronna | Zabezpieczenie przed zamianą biegunów |
| Napięcie | Zasilanie I/O minus spadek napięcia dla zabezpieczenia przeciwzwarciowego |
|---|---|
| Spadek napięcia dla zabezpieczenia przeciwzwarciowego przy 0.5 A | Maks. 2 VDC |
| Prąd sumaryczny | Maks. 0.5 A |
| Odporność na zwarcie | Tak |
| 5 VDCZasilanie enkodera | Wewnętrzne modułu, maks. prąd sumaryczny 0.3 A |
|---|---|
| 24 VDCZasilanie enkodera | Wewnętrzne modułu, maks. prąd sumaryczny 0.5 A |
| Ilość | 2 |
| Wejścia enkoderowe | 5 V, symetryczne |
| Rozmiar licznika | 32-bit |
| Maks. prędkość transmisji | 1 Mbit/s |
| Kodowanie | Gray / binarny |
| Charakterystyka przeciążeniowa zasilania enkodera | Odporność na zwarcia, odporność na przeciążenia |
| Szybkość transmisji | 125 kbit/s, 250 kbit/s, 500 kbit/s, 1 Mbit/s |
| 5 VDCZasilanie enkodera | Wewnętrzne modułu, maks. prąd sumaryczny 0.3 A |
|---|---|
| 24 VDCZasilanie enkodera | Wewnętrzne modułu, maks. prąd sumaryczny 0.5 A |
| SprzętFiltr wejściowy | ≤200 ns |
| OprogramowanieFiltr wejściowy | - |
| Ilość | 2 |
| Wejścia enkoderowe | 5 V, symetryczne |
| Rozmiar licznika | 16/32-bit |
| Częstotliwość wejściowa | Maks. 250 kHz |
| Ewaluacja | 4x |
| Zakres napięcia współbieżnego | -7 V ≤ V CM ≤ +12 V |
| Charakterystyka przeciążeniowa zasilania enkodera | Odporność na zwarcia, odporność na przeciążenia |
| Ilość | 4 |
|---|---|
| Ewaluacja | 4x |
| Częstotliwość wejściowa | Maks. 100 kHz |
| Wejścia enkoderowe | 24 V, asymetryczne |
| Zasilanie enkodera 24 VDC | Wewnętrzne modułu, maks. prąd sumaryczny 0.5 A |
| Rozmiar licznika | 16/32-bit |
| SprzętFiltr wejściowy | 200 ns |
|---|---|
| OprogramowanieFiltr wejściowy | - |
| Ilość | Do 6, konfiguracja jako wejście lub wyjście za pomocą oprogramowania |
| Napięcie znamionowe | Sygnał różnicowy 5 VDC, standard EIA RS485 |
| Charakterystyka wejść wg EN 61131-2 | Typ 1 |
| Funkcje dodatkowe | Enkoder inkrementalny ABR, enkoder absolutny SSI, zliczanie zdarzeń, pomiar czasu, względny znacznik czasu |
| SprzętFiltr wejściowy | ≤2 µs |
|---|---|
| OprogramowanieFiltr wejściowy | - |
| NiskiPróg przełączania | <5 VDC |
| WysokiPróg przełączania | >15 VDC |
| Ilość | Do 8, konfiguracja jako wejście lub wyjście za pomocą oprogramowania |
| Napięcie znamionowe | 24 VDC |
| Charakterystyka wejść wg EN 61131-2 | Typ 1 |
| Obwód wejściowy | Sink |
| Napięcie wejściowe | 18 do 30 VDC |
| Prąd wejściowy przy 24 VDC | Ok. 3.3 mA |
| Rezystancja wejściowa | 7.31 kΩ |
| Funkcje dodatkowe | Wejścia zezwolenia referencyjnego dla ABR, zliczanie zdarzeń, funkcja zatrzasku (latch), pomiar czasu, względny znacznik czasu |
| Ilość | 8 |
|---|---|
| Ewaluacja | 2x |
| Częstotliwość wejściowa | Maks. 100 kHz |
| Wejścia enkoderowe | 24 V, asymetryczne |
| Zasilanie enkodera 24 VDC | Wewnętrzne modułu, maks. prąd sumaryczny 0.5 A |
| Rozmiar licznika | 16/32-bit |
| Ilość | 4 |
|---|---|
| Ewaluacja | 2x |
| Częstotliwość wejściowa | Maks. 100 kHz |
| Wejścia enkoderowe | 24 V, asymetryczne |
| Zasilanie enkodera 24 VDC | Wewnętrzne modułu, maks. prąd sumaryczny 0.5 A |
| Rozmiar licznika | 16/32-bit |
| WewnętrzneCzęstotliwość zliczania | 8 MHz, 4 MHz, 2 MHz, 1 MHz, 500 kHz, 250 kHz, 125 kHz, 62.5 kHz |
|---|---|
| Możliwe pomiary | Czas bramkowania, czas trwania okresu, przesunięcie zbocza dla różnych kanałów |
| Pomiary na moduł | Do 9 |
| Pomiary na kanał | Do 2 |
| Kształt sygnału | Impuls prostokątny |
| Rozmiar licznika | 16-bit |
| Typ pomiaru | Ciągły lub wyzwalany |
| Ilość | Do 6, konfiguracja jako wejście lub wyjście za pomocą oprogramowania |
|---|---|
| Typ | Sygnał różnicowy 5 VDC, standard EIA RS485 |
| Obwód wyjściowy | Sink lub source |
| Zabezpieczenie wyjścia | Zabezpieczenie przeciwzwarciowe |
| Wariant | Push / Pull / Push-Pull |
| Stan diagnostyczny | Monitorowanie wyjść |
| Czas trwania okresuModulacja szerokości impulsów | 41.6 µs do 500 ms |
|---|---|
| Czas trwania impulsuModulacja szerokości impulsów | 0 do 100% |
| RozdzielczośćModulacja szerokości impulsów | 0.1% |
| Obciążenie rezystancyjneCzęstotliwość przełączania | Maks. 24 kHz |
| 0 → 1Opóźnienie przełączania | <2 µs |
| 1 → 0Opóźnienie przełączania | <2 µs |
| Ilość | Do 8, konfiguracja jako wejście lub wyjście za pomocą oprogramowania |
| Napięcie znamionowe | 24 VDC |
| Znamionowy prąd wyjściowy | 0.1 A |
| Całkowity prąd znamionowy | 0.8 A |
| Wariant | Push / Pull / Push-Pull |
| Obwód wyjściowy | Sink lub source |
| Zabezpieczenie wyjścia | Wyłączenie termiczne w przypadku przetężenia lub zwarcia, zintegrowane zabezpieczenie do przełączania obciążeń indukcyjnych, zabezpieczenie przed odwrotną polaryzacją zasilania wyjść |
| Napięcie hamowania przy wyłączaniu obciążeń indukcyjnych | Napięcie przełączania + 0.6 VDC |
| Stan diagnostyczny | Monitorowanie wyjść |
| Załączenie w przypadku wyłączenia przeciążeniowego lub zwarciowego | Ok. 10 ms (zależy od temperatury modułu) |
| Szczytowy prąd zwarciowy | <10 A |
| Prąd upływu przy wyłączonym wyjściu | Maks. 25 µA |
| Napięcie szczątkowe | <0.9 V przy prądzie znamionowym 0.1 A |
| Napięcie przełączania | Zasilanie I/O minus napięcie szczątkowe |
| Funkcje dodatkowe | Modulacja szerokości impulsów (PWM), funkcja komparatora |
| Izolacja galwaniczna | Magistrala izolowana od enkodera i kanału ; Kanał nieizolowany od kanału i enkodera ; Enkoder nieizolowany od enkodera |
|---|
| DowolnaOrientacja montażu | Tak |
|---|---|
| 0 do 2000 mWysokość montażu n.p.m. | Bez ograniczeń |
| >2000 mWysokość montażu n.p.m. | Obniżenie temperatury otoczenia o 0.5°C na 100 m |
| Stopień ochrony wg EN 60529 | IP67 |
| PracaTemperatura | -25 do 60°C |
|---|---|
| DeratingTemperatura | - |
| PrzechowywanieTemperatura | -40 do 85°C |
| TransportTemperatura | -40 do 85°C |
| SzerokośćWymiary | 53 mm |
|---|---|
| WysokośćWymiary | 85 mm |
| GłębokośćWymiary | 42 mm |
| M8Moment dokręcania połączeń | Maks. 0.4 Nm |
| M12Moment dokręcania połączeń | Maks. 0.6 Nm |
| Masa | 200 g |
