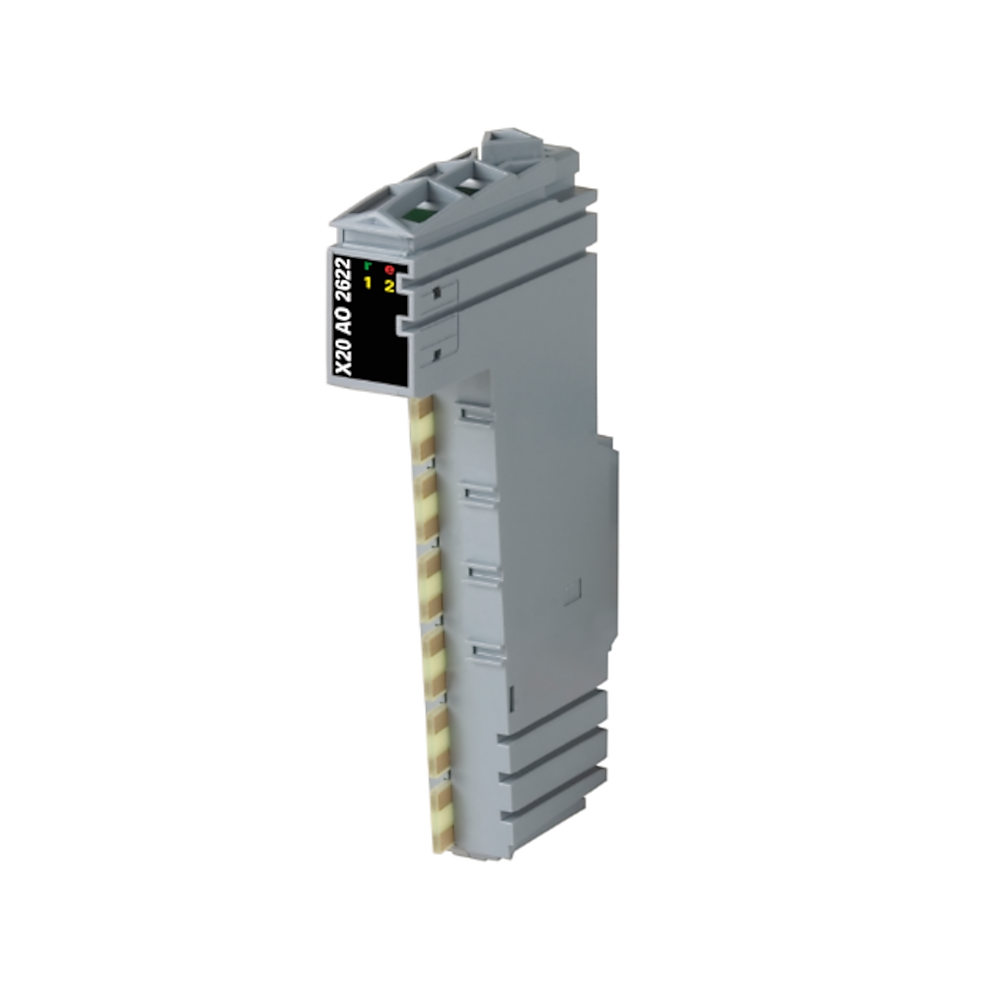

X20AO2622 Moduł wyjść analogowych X20 2 x AO, ±10 V lub 0 - 20 mA / 4 - 20 mA, rozdzielczość 13 bitów

Name: X20AO2622 Moduł wyjść analogowych X20 2 x AO, ±10 V lub 0 - 20 mA / 4 - 20 mA, rozdzielczość 13 bitów
Brand: B&R
SKU: X20AO2622
Price: 1658.04 PLN
Availability: BackOrder

0 Opinia(e)

Marka : B&R

Indeks : X20AO2622

Brak w magazynie

1 658,04 zł brutto

1 348,00 zł netto

Dostawa w ciągu 5-30 dni

Ilość

Na zamówienie

Dodaj do porównania

Dodaj do ulubionych

Polityka prywatności

Dostawa i płatność

Zasady zwrotu

Gwarancja bezpiecznego zakupu

Moduł jest wyposażony w 2 wyjścia o rozdzielczości przetwornika cyfrowego 13 bitów (ze znakiem). Możliwy jest wybór pomiędzy sygnałem prądowym a napięciowym za pomocą różnych zacisków. Moduł ten jest przeznaczony do 6-pinowych listew zaciskowych X20. W razie potrzeby (np. ze względów logistycznych) można również zastosować listwę 12-pinową.

Indeks : X20AO2622

Brak w magazynie

Opis

Napięcie zasilania: 24 VDC
Stopień ochrony: IP20
Wymiary [Wys x Szer x Gł]: 98 x 12.5 x 53 [mm]
Waga: 25 g

Wysyłka w dniu zamówienia

Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy od wtorku do piątku do godziny 14:00, a w poniedziałki do godziny 13:00 jeżeli towar jest w naszym magazynie lokalnym oznacza wysyłkę towaru jeszcze tego samego dnia!

Darmowa dostawa na terenie Polski od 500 zł

Wysyłka na terenie Polski

Sposób dostawy	Koszt	Czas dostawy	Ubezpieczenie	Szczegóły
InPost Paczkomat 24/7	od 13,99 zł	24h	do 200 zł	Regulamin przewoźnika
Inpost Kurier	od 14,99 zł	24h	do 200 zł	Regulamin przewoźnika
Kurier STANDARD	od 14,99 zł	24h	do 200 zł	Regulamin przewoźnika
Kurier PALETA (dostawy paletowe)	od 199 zł	2-4 dni	ustalane indywidualnie	Regulamin przewoźnika

Formy płatności

Płatności elektroniczne oraz tradycyjny przelew bankowy

https://www.br-automation.com/pl/produkty/io-systems/x20-system/analog-outputs/x20ao2622/

Jako pierwszy zadaj pytanie dotyczące tego produktu!

Opinie

Na razie nie dodano żadnej opinii.

Informacje ogólne

Praca/błąd modułuDiagnostyka	Tak, za pomocą wskaźnika LED i oprogramowania
Typ kanałuDiagnostyka	Tak, za pomocą oprogramowania
MagistralaPobór mocy	0.01 W
Wewnętrzne I/OPobór mocy	1.1 W
CECertyfikaty	Tak
UKCACertyfikaty	Tak
CRA (Cyber Resilience Act)Certyfikaty	W przygotowaniu
ATEXCertyfikaty	Zone 2, II 3G Ex nA nC IIA T5 Gc ; IP20, Ta (patrz instrukcja obsługi X20) ; FTZÚ 09 ATEX 0083X
ULCertyfikaty	cULus E115267 ; Przemysłowe urządzenia sterujące
HazLocCertyfikaty	cCSAus 244665 ; Urządzenia do sterowania procesami ; do stref zagrożonych wybuchem ; Class I, Division 2, Groups ABCD, T5
DNVCertyfikaty	Temperatura: B (0 do 55°C) ; Wilgotność: B (do 100%) ; Wibracje: B (4 g) ; EMC: B (mostek i otwarty pokład)
CCSCertyfikaty	Tak
LRCertyfikaty	ENV1
KRCertyfikaty	Tak
ABSCertyfikaty	Tak
BVCertyfikaty	EC33B ; Temperatura: 5 - 55°C ; Wibracje: 4 g ; EMC: Mostek i otwarty pokład
KCCertyfikaty	Tak
Kod ID B&R	0x1BA2
Wskaźniki stanu	Funkcja I/O na kanał, stan pracy, status modułu
Dodatkowa strata mocy spowodowana przez elementy wykonawcze (rezystancyjne) [W]	-

Wyjścia analogowe

NapięcieRozdzielczość przetwornika cyfrowego	±12-bit
PrądRozdzielczość przetwornika cyfrowego	12-bit
NapięcieMaks. błąd
WzmocnienieMaks. błąd	±0.15%
OffsetMaks. błąd	±0.05%
PrądMaks. błąd
WzmocnienieMaks. błąd	±0.15%
OffsetMaks. błąd	±0.05%
NapięcieFormat wyjściowy	INT 0x8001 - 0x7FFF / 1 LSB = 0x0008 = 2.441 mV
PrądFormat wyjściowy	INT 0x0000 - 0x7FFF / 1 LSB = 0x0008 = 4.883 µA
NapięcieObciążenie na kanał	Maks. ±10 mA, obciążenie ≥1 kΩ
PrądObciążenie na kanał	Obciążenie maks. 600 Ω (Rev. ≥ J0), 500 Ω (Rev. < J0)
NapięcieMaks. dryft wzmocnienia	±0.02%/°C
PrądMaks. dryft wzmocnienia	±0.02%/°C
NapięcieMaks. dryft offsetu	±0.032%/°C
PrądMaks. dryft offsetu	±0.032%/°C
NapięcieBłąd spowodowany zmianą obciążenia	Maks. 0.11%, od 10 MΩ → 1 kΩ, rezystancyjne
PrądBłąd spowodowany zmianą obciążenia	Maks. 0.5%, od 1 Ω → 600 Ω, rezystancyjne
Wyjście	±10 V lub 0 do 20 mA / 4 do 20 mA, poprzez różne połączenia zacisków
Maks. prąd wyjściowy	10 mA przy napięciu >5 V ; 15 mA przy napięciu <5 V
Czas konwersji	200 µs dla wszystkich wyjść
Czas ustalania przy zmianie wyjścia w całym zakresie	1 ms
Zachowanie przy włączaniu/wyłączaniu	Wewnętrzny przekaźnik zezwolenia na rozruch
Zabezpieczenie wyjścia	Odporność na zwarcie
Odporność na zwarcie	Ograniczenie prądowe ±40 mA
Filtr wyjściowy	Filtr dolnoprzepustowy pierwszego rzędu / częstotliwość graniczna 10 kHz
Nieliniowość	<0.007%
Napięcie izolacji między kanałem a magistralą	500 V eff

Właściwości elektryczne

Izolacja galwaniczna	Kanał izolowany od magistrali ; Kanał nieizolowany od kanału

Warunki pracy

PoziomoOrientacja montażu	Tak
PionowoOrientacja montażu	Tak
0 do 2000 mWysokość montażu n.p.m.	Bez ograniczeń
>2000 mWysokość montażu n.p.m.	Obniżenie temperatury otoczenia o 0.5°C na 100 m
Stopień ochrony wg EN 60529	IP20

Warunki otoczenia

PracaTemperatura
Pozioma pozycja montażowaTemperatura	-25 do 60°C
Pionowa pozycja montażowaTemperatura	-25 do 50°C
DeratingTemperatura	-
PrzechowywanieTemperatura	-40 do 85°C
TransportTemperatura	-40 do 85°C
PracaWilgotność względna	5 do 95%, bez kondensacji
PrzechowywanieWilgotność względna	5 do 95%, bez kondensacji
TransportWilgotność względna	5 do 95%, bez kondensacji

Właściwości mechaniczne

Uwaga	Zamawiać oddzielnie 1x blok zaciskowy X20TB06 lub X20TB12. ; Zamawiać oddzielnie 1x moduł magistrali X20BM11.
Raster	12.5 +0.2 mm
